一、 項目痛點：控制孤島下的工藝瓶頸

某大型礦業集團的選礦廠，其核心球磨機生產線控制系統進行了升級，主控制器采用了性能優異的國產匯川PLC，其高速總線網絡為EtherCAT。然而，球磨機驅動部分及其配套的給礦機、分級機等設備，則采用了成套引進的、基于CC-Link協議的伺服系統與變頻器。

項目面臨的核心挑戰如下：

1. 協議壁壘，協同失靈：匯川PLC的EtherCAT總線與球磨機伺服系統的CC-Link協議無法直接通訊。這導致主控系統無法向伺服驅動器下達精準的轉速、轉矩指令，也無法實時獲取伺服系統的實際扭矩、電流等關鍵運行參數。

2. 控制粗放，均勻性差：由于無法實現精準聯動，球磨機的轉速、給礦量、研磨介質配比等參數無法根據礦石硬度、粒度的變化進行動態調整。導致研磨出的礦漿顆粒度分布不均，出現過磨或欠磨現象，不僅影響了精礦品位和回收率，還造成了巨大的能源浪費。

3. 數據缺失，運維被動：伺服系統的實時運行數據（如振動、溫度、過載報警）無法上傳，設備健康狀態無法預測，維護只能依靠定期巡檢和經驗判斷，存在非計劃停機的風險。

二、 解決方案：遠創智控YC-ECT-CCLK協議轉換網關

為解決上述痛點，我們引入了遠創智控YC-ECT-CCLK協議轉換網關。這款工業網關是一款專為EtherCAT與CC-Link網絡互聯設計的數據采集器與協議翻譯設備。

網關功能簡介：

雙向協議橋接：作為EtherCAT與CC-Link之間的“工業翻譯官”，網關在硬件上提供兩種協議的物理接口，在軟件上實現協議數據幀的雙向、透明、高速轉換。

角色無縫切換：在EtherCAT網絡中，它作為從站，被匯川PLC主站循環訪問；在CC-Link網絡中，它作為遠程設備站，與原有的CC-Link主站（或直接與伺服設備）進行數據交換。

精準數據映射：通過直觀的配置軟件，用戶可輕松定義EtherCAT郵箱數據與CC-Link網絡軟元件（如RWr、RWw）之間的映射關系，實現控制指令與狀態反饋的精準傳遞。

邊緣智能賦能：作為一款邊緣計算網關，它不僅能轉發數據，更能進行本地邏輯運算與數據處理，如對伺服電流數據進行濾波、計算實時負載率、并在異常時本地觸發預報警，提升系統響應速度與可靠性。

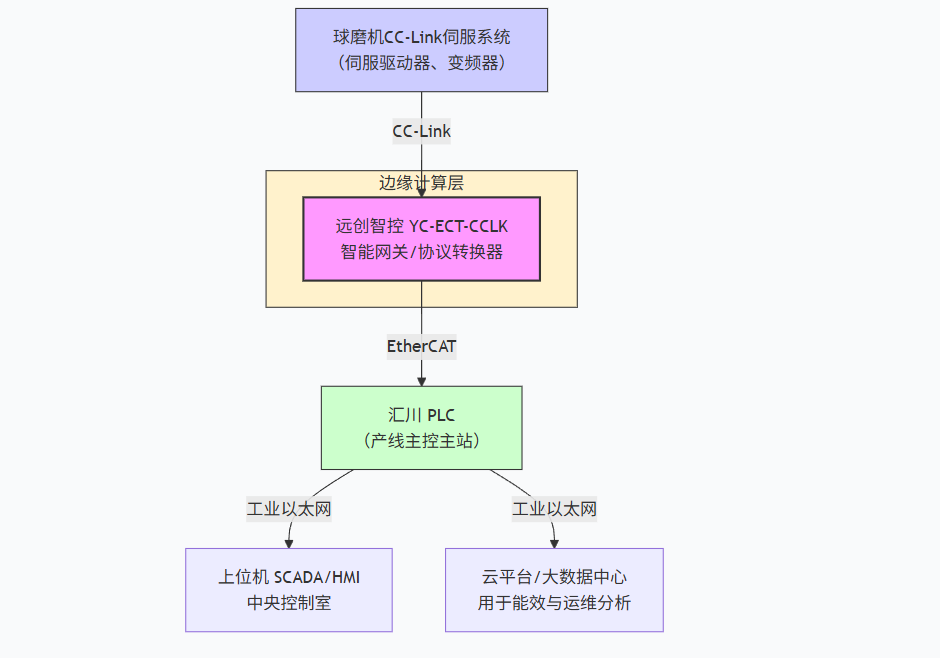

三、 實施過程與清晰的系統拓撲

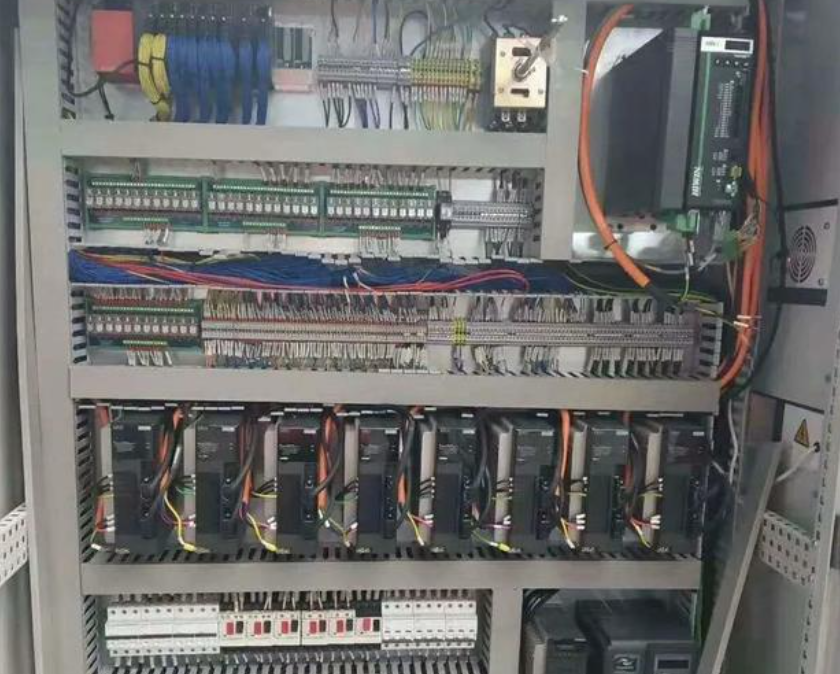

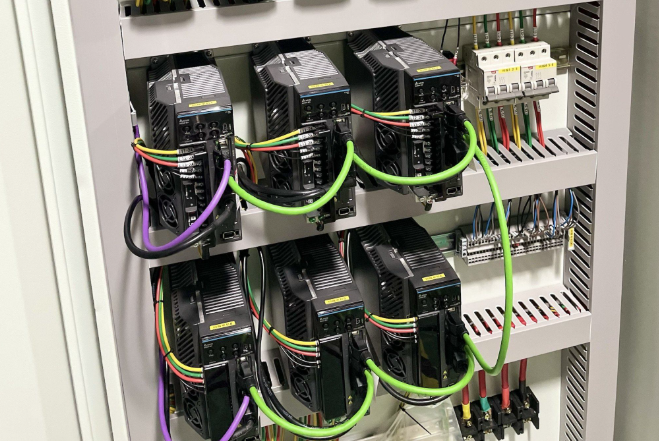

1. 硬件連接與拓撲重構

2. 軟件配置

匯川側：在匯川AutoShop編程軟件中，通過ESI（EtherCAT Slave Information）文件將網關配置為EtherCAT網絡中的一個從站設備，并規劃其過程數據（PDO）的輸入輸出映射區。

網關側：使用遠創智控的配置工具，建立精確的EtherCAT PDO數據與CC-Link軟元件地址的映射表。例如，將匯川PLC發送的“目標轉速”指令（映射到網關的某個輸出字節）對應到CC-Link伺服驅動器的目標速度寄存器；將伺服驅動器的“實際轉矩”、“故障代碼”等（映射到網關的某個輸入字節）反饋回匯川PLC。

邏輯優化：在匯川PLC中編寫高級控制算法，根據礦石給料量、電機實時負載扭矩等反饋數據，動態調整球磨機的轉速設定，實現自適應研磨

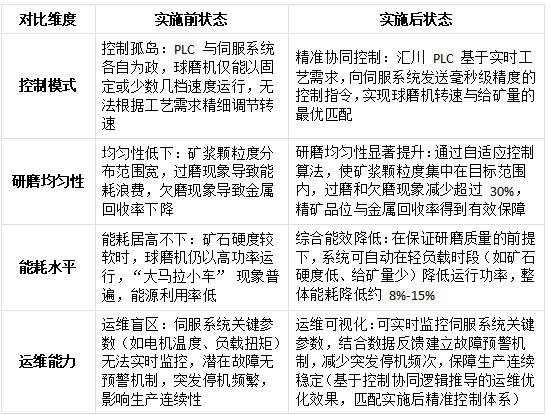

四、應用效果與實施前后對比

五、 行業推廣與前景展望

遠創智控網關所代表的工業網關解決方案，其“打通最后一公里”的數據整合能力，在眾多正處于快速數字化、智能化轉型的行業中需求迫切。我們重點推薦以下主流且前景廣闊的行業：

1. 鋰電光伏智能制造：電極片軋機、卷繞機、串焊機等核心設備，常集成多品牌伺服與機器人。智能網關 能無縫集成EtherCAT、CC-Link、PROFINET等不同網絡，實現全工序的同步控制與數據追溯，是構建“黑燈工廠”的基石。

2. 高端數控機床與機器人：復雜的五軸聯動機床、機器人工作站內部，往往是多種總線協議的“混合體”。邊緣計算網關能實現控制器與各軸驅動器、IO模塊的高速數據交換，并完成本地實時性要求高的數據處理任務。

3. 智能物流與柔性產線：AGV調度系統（常用EtherCAT）、分揀機器人（多種協議）、輸送線控制系統需要通過物聯網網關實現無縫對接，才能保障整個物流系統的高效、柔性運行。

4. 食品飲料包裝：高速灌裝、貼標、包裝生產線對設備協同性要求極高。數據采集器和協議轉換網關是實現生產線不同工段設備間精準同步，提升整體設備效率（OEE）的關鍵。

六、 總結

在工業4.0和“中國制造2025”的戰略指引下，實現底層設備數據的互聯互通是智能制造的第一步，也是最關鍵的一步。本項目成功實踐表明，遠創智控YC-ECT-CCLK這類專業的工業網關，早已超越了簡單的協議轉換功能，它集物聯網網關的接入能力、邊緣計算網關的本地智能、數據采集器的匯聚功能于一體，是構建智能化生產體系的“神經中樞”。

它精準地彌合了不同數字總線之間的鴻溝，將控制孤島整合為統一的智能整體，從而釋放出巨大的工藝優化潛能。從提升球磨機研磨均勻性這一具體應用可見，智能網關 不僅是解決通訊問題的工具，更是驅動生產工藝革新、實現降本增效的引擎。隨著工業互聯網向縱深發展，這種靈活、可靠、高效的網關解決方案，必將在更多高端裝備制造和流程工業中奠定其不可或缺的基礎性地位，為全球產業的智能化升級持續賦能。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
