大型選礦廠匯川PLC借CCLKIE轉EtherCAT網關驅控多伺服實戰案例
一、 項目痛點：控制孤島下的工藝瓶頸
某大型金屬選礦廠對其核心選礦生產線進行智能化改造。其主控制系統采用了性能卓越的匯川PLC，基于高速的EtherCAT總線，旨在實現對給礦量、水量、藥劑添加等關鍵參數的精確控制。然而，產線中至關重要的球磨機及其配套的給礦機、潤滑站、高壓啟動柜等設備，其驅動與控制大量使用了支持CC-Link IE TSN協議的三菱或同類伺服驅動器與遠程IO模塊。
項目面臨的核心痛點如下：
1. 控制網絡異構：匯川PLC的EtherCAT與球磨機子系統的CC-Link IE是兩種不同的高速實時以太網協議，無法直接通訊，形成了“控制孤島”。
2. 協同能力缺失：主控PLC無法根據礦石硬度、粒度的實時變化，動態、精細地調整給礦機伺服的速度和球磨機的轉速。這導致磨礦過程存在“過磨”與“欠磨”現象，產品粒度分布不均，既浪費能耗，又影響后續浮選環節的回收率。
3. 數據采集盲區：球磨機筒體振動、軸承溫度等關鍵工藝與設備狀態信息被困在CC-Link IE網絡中，無法上傳至基于EtherCAT的上位管理系統，制約了基于數據的預測性維護和工藝優化。
二、 解決方案：捷米特JM-ECT-CCLKIE協議轉換網關
為解決上述痛點，我們引入了捷米特JM-ECT-CCLKIE協議轉換網關。這款產品不僅是一個工業網關，更是一個集成了數據采集器和邊緣計算網關能力的智能網關。
網關功能簡介：
高速協議橋接：作為EtherCAT與CC-Link IE TSN之間的雙向翻譯官，網關在硬件上集成雙網口，在協議底層實現數據幀的高速、無損轉換。
角色無縫集成：在EtherCAT網絡中，它作為從站，被匯川PLC主站識別和周期性地訪問；在CC-Link IE TSN網絡中，它作為智能設備站，與球磨機子系統內的伺服和IO模塊進行實時數據交換。
精確數據映射：通過直觀的配置軟件，工程師可以輕松地將匯川PLC的過程映像區（如輸出映射區）與CC-Link IE網絡中的伺服目標轉速、啟動命令等軟元件進行關聯；反之，將伺服的實際轉速、轉矩、報警代碼等映射回匯川PLC的輸入映射區。
邊緣預處理：作為一款邊緣計算網關，它可以對采集自球磨機子系統的振動、溫度數據進行初步處理，如計算有效值、判斷閾值并生成預警信號，再上報給主PLC，極大減輕了主站的控制負荷和網絡帶寬壓力。
三、 實施過程與清晰的系統拓?fù)?/strong>

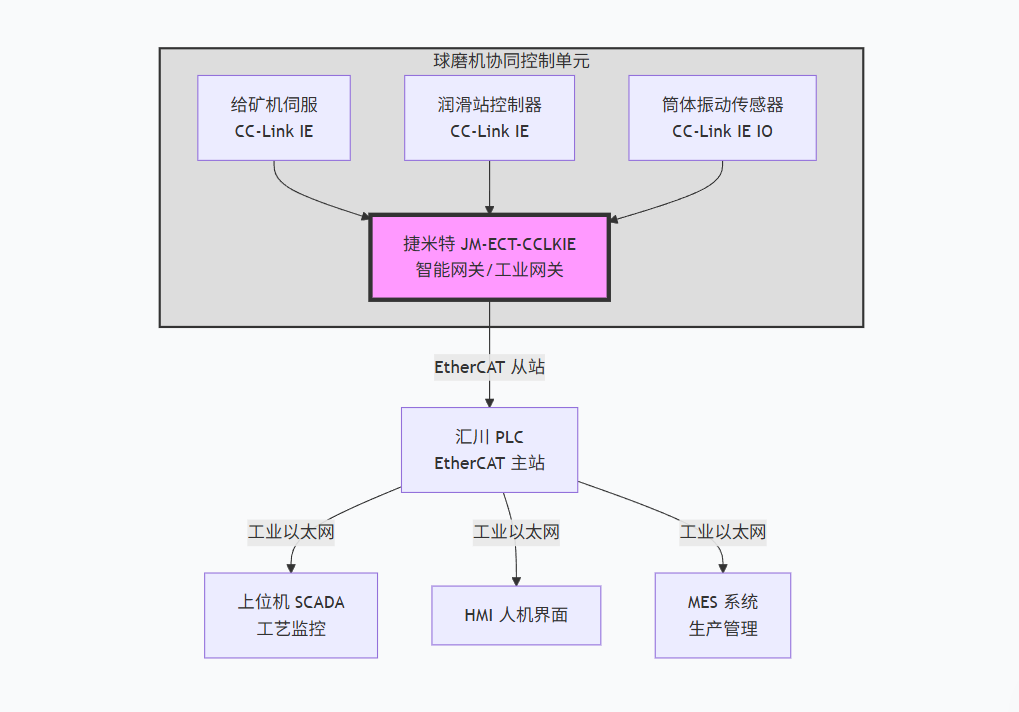

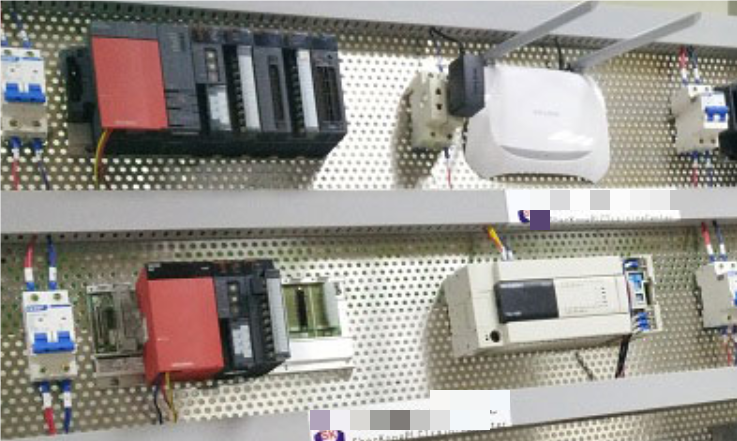

1. 硬件連接與拓?fù)渲貥?gòu)
2. 軟件配置
匯川側：在匯川AutoShop編程軟件中，通過導入捷米特提供的ESI (EtherCATSlave Information)文件，將網關添加為EtherCAT網絡中的一個從站設備，并配置其過程數據（PDO）的大小，如設定64字節輸出（控制命令）和64字節輸入（狀態反饋）。
CC-Link IE側：在三菱或其他支持CC-Link IE的配置軟件中，將網關設置為智能設備站，并分配其對應的軟元件地址范圍（如RWr/RWw各64字節）。
網關側配置：使用捷米特的配置工具，建立精確的EtherCATPDO與CC-Link IE軟元件之間的映射表。例如：
輸出映射：匯川PLC輸出區的第1-4字節 -> 映射給 -> 給礦機伺服的速度指令寄存器。
輸入映射：球磨機主驅動電機的實際電流值 -> 映射回 -> 匯川PLC輸入?yún)^(qū)的第1-2字節；筒體振動傳感器數據 -> 映射回 -> 匯川PLC輸入?yún)^(qū)的第3-4字節。

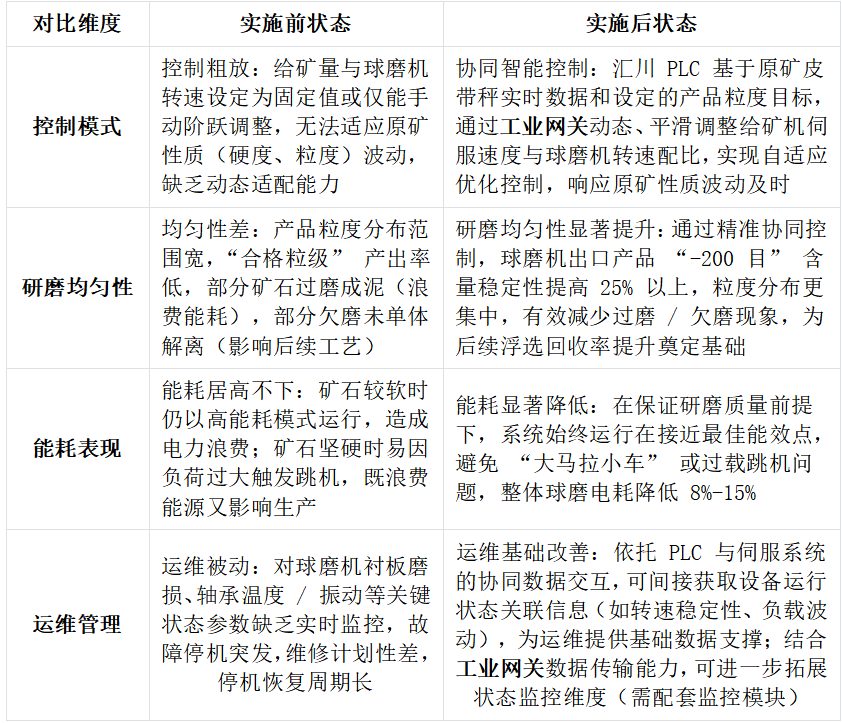

四、應用效果與實施前后對比
五、 行業推廣與前景展望
本案例中捷米特網關所展現的跨協議協同控制與數據融合能力，在眾多追求精細化、智能化生產的行業中具有普適性價值。我們重點推薦以下主流且高速發展的行業：
1. 鋰電正負極材料生產：物料輸送、燒結、粉碎、分級等工序涉及大量不同品牌的伺服和PLC。智能網關能實現EtherCAT與CC-Link IE等網絡的互通，確保物料配比和工藝參數的絕對精確，是提升電池一致性和安全性的關鍵。
2. 工業機器人集成工作站：工作站內機器人（常用EtherCAT）與周邊輸送線、視覺系統（可能使用CC-Link IE）的精準同步至關重要。物聯網網關是實現它們之間微秒級同步、保障生產節拍和裝配精度的理想選擇。
3. 光伏硅片與電池片制造：拉晶、切片、絲網印刷、測試分選等設備來自全球不同供應商。通過工業網關統一數據流，是實現全流程質量追溯與智能排產的基礎。
4. 高端包裝與印刷機械：對套色精度、張力控制要求極高。使用數據采集器和協議網關，可以整合多品牌伺服系統，實現更復雜、更精密的運動控制算法。
六、 總結
在工業互聯網邁向深水區的今天，智能化的內涵已從單點設備的自動化，擴展到整個生產系統協同與優化的新高度。本項目成功證明，捷米特JM-ECT-CCLKIE這類專業的工業網關，早已超越了簡單的協議轉換功能，它是承上啟下的物聯網網關、是賦能本地決策的邊緣計算網關、是打通數據血脈的數據采集器，更是實現跨系統智能協同的智能網關。
它通過打破EtherCAT與CC-Link IE之間的技術壁壘，不僅解決了選礦球磨機的控制難題，提升了研磨均勻性與能效，更構建了一個開放、融合、智能的底層控制架構。隨著新能源、高端裝備等戰略性新興產業的飛速發展，這種能夠快速集成異構設備、釋放數據價值的解決方案，必將成為驅動中國制造業邁向高質量發展的重要技術引擎，為構建真正意義上的“智慧工廠”奠定堅實的數字底座。
《具體內容配置過程及其他相關咨詢請與武工留言交流》
