STMicroelectronics P-NUCLEO-IOD04A1 STM32 Nucleo Pack包含堆疊在NUCLEO-L073RZ開發板上的X-NUCLEO-IOD02A1和X-NUCLEO-OUT04A1擴展板。P-NUCLEO-IOD04A1可用于評估目的和用作開發環境。STM32 Nucleo pack為開發IO-Link和SIO應用提供一套既經濟實惠又易于使用的解決方案，用于評估IPS2050H-32高側功能以及STM32L073RZ計算性能。

數據手冊：*附件：STMicroelectronics P-NUCLEO-IOD04A1 STM32 Nucleo Pack數據手冊.pdf

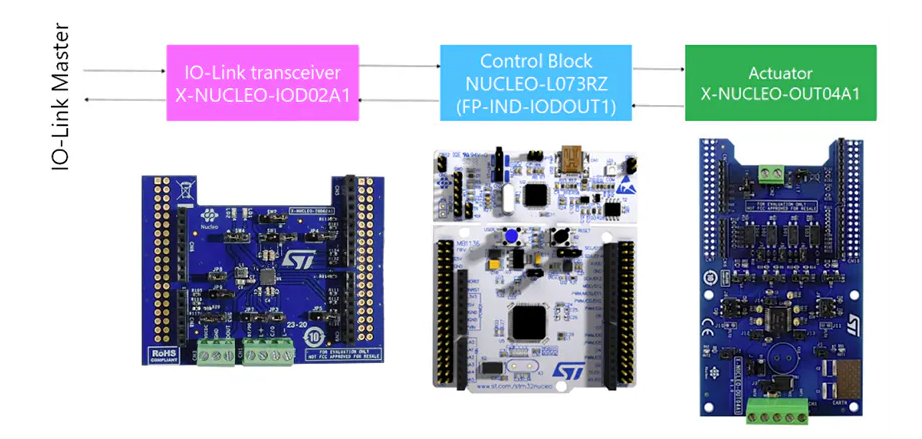

X-NUCLEO-IOD02A1設有用于物理連接IO-Link主機的L6364Q IO-Link器件收發器，而X-NUCLEO-OUT04A1具有用于STM32的工業數字輸出擴展板。NUCLEO-L073RZ具有運行FP-IND-IODOUT1功能包所需的硬件資源，并控制收發器和電源開關。FP-IND-IODOUT1將IO-Link演示堆棧庫（源自XCUBE-IOD02）與X-CUBE-IPS結合在一起，并設有IO-Link器件多傳感器節點和致動器節點示例。

概述

基于P-NUCLEO-IOD04A1數據手冊的工業物聯網技術解析?

本文以意法半導體的P-NUCLEO-IOD04A1開發套件數據手冊為核心，深入分析其技術架構與應用場景，為工業物聯網設備開發提供實踐指導。

一、核心硬件架構解析

該開發套件采用三層模塊化設計：

1. ?主控層?：NUCLEO-L073RZ開發板搭載STM32L073RZ微控制器，基于Arm Cortex-M0+內核，集成192KB閃存+6KB EEPROM+20KB RAM，支持USB 2.0無晶振設計
2. ?通信層?：X-NUCLEO-IOD02A1擴展板集成L6364Q雙通道收發器，實現IO-Link設備與主站的物理連接
3. ?驅動層?：X-NUCLEO-OUT04A1工業數字輸出板搭載IPS2050H-32智能功率固態繼電器，支持5.7A大電流驅動

二、關鍵技術特性

• ?IO-Link通信?：支持SIO模式和IO-Link協議的雙模傳輸，具備設備描述文件(IODD)解析能力
• ?功率管理?：IPS2050H-32提供完善的診斷保護功能，包括過流、過溫及開路檢測
• ?處理性能?：STM32L073RZ的MPU內存保護單元確保工業場景下的運行可靠性

三、典型應用場景

1. ?工廠自動化?：作為IO-Link傳感器/執行器節點，實現工業現場設備的狀態監測與控制
2. ?設備評估?：通過FP-IND-IODOUT1功能包快速驗證IO-Link通信協議棧
3. ?原型開發?：模塊化設計支持客戶基于現有硬件進行定制化功能開發

四、開發環境搭建

套件預裝FP-IND-IODOUT1功能包，包含：

• IO-Link演示棧庫（源自X-CUBE-IOD02）
• X-CUBE-IPS控制軟件
• 完整的傳感器-執行器節點應用示例

五、技術優勢總結

該解決方案通過硬件整合與軟件支持，為工業4.0應用提供以下核心價值：

• 降低開發門檻：開箱即用的評估環境加速產品驗證周期
• 性能可擴展：STM32微控制器滿足復雜計算需求，IPS2050H-32支持大功率負載驅動
• 協議完整性：完整的IO-Link協議棧確保與標準主站設備的兼容性
