TEC在實際應用中涉及到限流保護的問題，否則一旦電流過大會出現燒壞TEC的情況。所以需要對輸入端的電流進行采樣，利用采樣電阻采集電流數據，再通過比較器與基準電壓做比較，當輸入端的電壓小于參考電壓時，比較器會輸出低電平信號，反之則輸出高電平信號。將輸出的信號給到MCU進行判斷，再由MCU進行關斷操作，避免TEC出現燒壞損毀的情況。

臺灣遠翔的零漂移電流檢測放大器FP130A可在2.7V至28V的共模電壓下檢測分流器的壓降，有三個外部電阻，可以通過改變這三個外部電阻器的值來調整增益。FP130A采用2.7V 至 28V 單電源供電。 所有版本的額定溫度范圍為 –40℃+125℃，采用SOT23-5L封裝。

臺灣遠翔的電流檢測放大器FP130A在TEC的限流保護上的應用有以下幾點優勢：

1、精度高，±1%增益誤差（最大溫度范圍內）

2、可通過外部電阻任意調整增益，保證輸出電壓始終在MCU的AD檢測范圍內

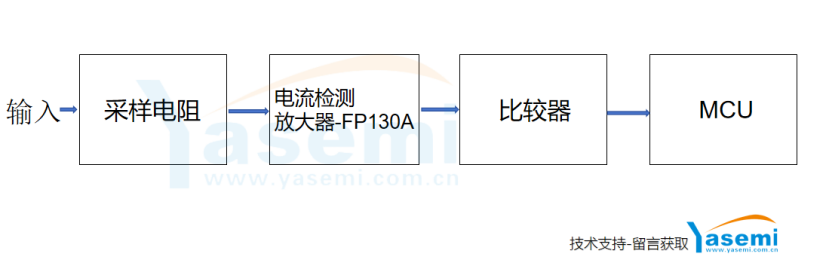

限流保護部分框圖：

封裝管腳示意圖：
