STMicroelectronics TSC1641 60V 16位高精度功率監控器是一款多功能模擬前端 (AFE)，具有高精度監控功能。STMicroelectronics TSC1641可通過分流電阻器同步電流監控，電壓監控高達60V。電流測量可適應高側、低側和雙向使用。該器件設有16位雙通道ADC，可編程轉換時間范圍為128秒至32.7ms。其數字總線接口具有較高的靈活性，支持從1MHz的I^2^C/SMbus到12.5MHz的MIPI I^3^C的數據速率，從而與各種STM32產品兼容。TSC1641支持在特定寄存器中配置電壓、電流、功率和溫度的警報閾值。該器件采用塑料DFN10封裝，工作溫度范圍為-40°C至125°C。

數據手冊：*附件：STMicroelectronics TSC1641 60V 16位高精度功率監控器數據手冊.pdf

特性

16位分辨率雙通道Δ-Σ ADC
電源電壓：2.7V至3.6V
總轉換時間：128μs至32.7ms
雙向電流、高側和低側檢測
負載電壓檢測范圍：0V至60V
超低輸入偏置電流：20pA（VCM = 12V時的典型值）
超低關斷電流：50nA（典型值）
分流失調電壓：±3μV（典型值）
分流和負載電壓增益誤差：0.5%（最大值）
內部裸片溫度監控
MIPI I^3^C高達12.5MHz
I^2^C總線接口高達1MHz
默認I^2^C地址為1000000(b) 至1000011(b)
兼容SMBus警報
如果出現過壓/欠壓、過流/欠流、過功率或過熱，則生成警報信號
擴展溫度范圍：-40°C至125°C
DFN10 3mm2 x 3mm2封裝

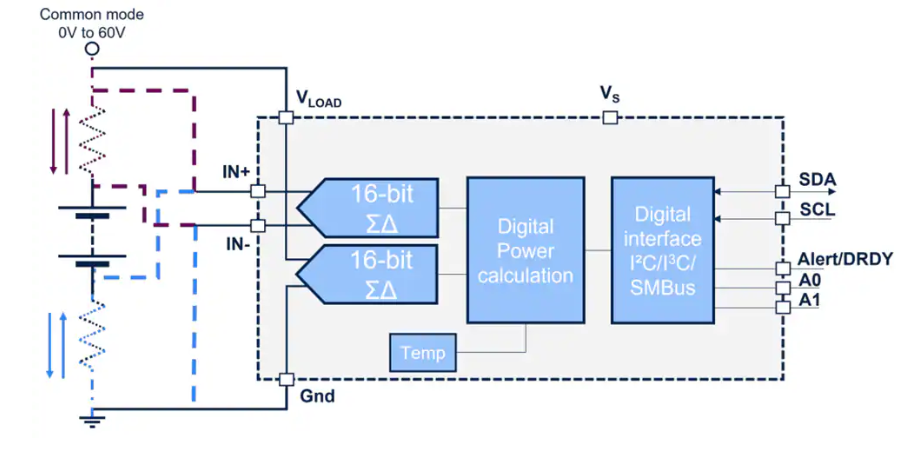

框圖

STMicroelectronics TSC1641高精度功率監控器技術解析

1. 核心特性與產品定位

?TSC1641?是一款專為工業級應用設計的60V、16位高精度功率監控模擬前端芯片。該器件集成了雙通道Σ-Δ ADC，具備2.7V至3.6V工作電壓范圍，支持高側、低側和雙向電流檢測，是數據通信、工業電源等領域的理想選擇。

?關鍵技術規格?：

?16位分辨率?：雙通道Σ-Δ ADC提供卓越的測量精度
?寬電壓范圍?：負載電壓檢測0V至60V，適用于多種工業場景
?超高精度?：分流偏移電壓僅±3μV（典型值），增益誤差最大0.5%
?超低功耗?：典型關斷電流50nA，輸入偏置電流20pA
?靈活接口?：同時支持I2C（最高1MHz）和MIPI I3C（最高12.5MHz）
?全面監控?：電流、電壓、功率和溫度同步監測

2. 架構設計與功能特性

2.1 模擬前端架構

芯片采用高度集成的模擬前端設計，內部集成了：

?雙通道16位ADC?：分別處理分流電壓和負載電壓信號
?可編程轉換時間?：從128μs到32.7ms，滿足不同應用需求
?智能警報系統?：支持過/欠電壓、過/欠電流、過功率和超溫報警

2.2 數字接口靈活性

?多協議兼容性?是TSC1641的重要特色：

?I2C模式?：兼容傳統工業標準
?MIPI I3C接口?：支持現代高速通信需求
?地址可配置?：通過A0、A1引腳支持4個不同地址選擇

3. 關鍵性能指標深度分析

3.1 電氣性能參數

?CMRR?：>80dB（典型值）
?PSRR?：±0.5 LSB/V
?溫度傳感器精度?：±1°C（典型值）

?噪聲性能表現?：
隨著轉換時間從128μs增加到32.768ms，峰值噪聲從35μV降至2.5μV，無噪聲分辨率從12.2位提升至16位。

3.2 工作模式多樣性

支持?7種工作模式?，包括：

?關斷模式?：超低功耗，僅50nA
?空閑模式?：快速響應準備
?單次觸發模式?：分流電壓、負載電壓或同時測量
?連續模式?：實時監控，適用于動態負載場景

4. 寄存器系統與配置管理

4.1 核心寄存器組

TSC1641提供了?完善的寄存器映射?系統，主要包含：

? 配置寄存器（00h） ?：

?轉換時間控制?：CT3-CT0位，128μs至32.768ms
?溫度傳感器使能?：TEMP位控制
?工作模式選擇?：M2-M0位，覆蓋所有應用場景

?測量寄存器?：

分流電壓寄存器（01h）
負載電壓寄存器（02h）
電流寄存器（03h）
功率寄存器（04h）
溫度寄存器（05h）

4.2 智能報警配置

? 掩碼寄存器（06h） ?和? 標志寄存器（07h） ?構成了完整的報警管理系統，支持：

?電壓越限報警?：過壓和欠壓監測
?電流異常報警?：雙向電流監控
?功率過載保護?
?溫度超標警示?

5. 實際應用場景與設計建議

5.1 典型應用領域

?工業電池組?：精確監測充放電狀態
?功率逆變器?：實時功率計算與控制
?數據中心?：電源管理系統優化
?電信設備?：高效能耗管理

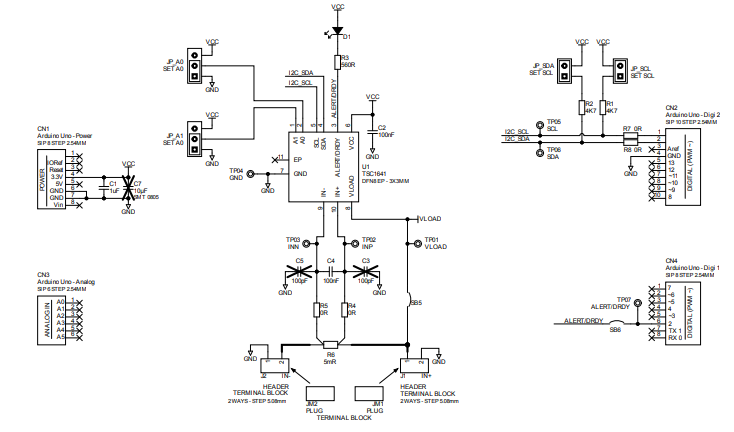

5.2 布局設計要點

?關鍵布局建議?：

?分流電阻布局?：采用開爾文連接，確保阻抗準確檢測
?去耦電容布置?：100nF電容應距芯片中心5mm以內
?地平面設計?：需提供完整地平面支持

6. 技術優勢總結

TSC1641在高精度功率監控領域展現出?顯著技術優勢?：

?集成度高?：?jiǎn)我恍酒瑢?shí)現多項監測功能
?精度卓越?：16位分辨率配合超低偏移電壓
?接口先進?：同時支持傳統與現代通信協議
?功耗優化?：多種工作模式支持不同功耗需求
?溫度適應性?：-40°C至+125°C寬溫度范圍
