以下作品由安信可社區用戶
iiv制作



1、項目總覽

●目標：一塊可插可拔的「無線彩燈控制器」
●主控選用安信可WB2-12F模組，實現紅外、藍牙接收數據，以及燈帶的驅動
●5-30V電源輸入，普通 RGB 燈帶 3 路 MOSFET 驅動
●5 V WS2812 單線驅動
●12V、24V WS2811燈帶驅動
●通過dcdc降壓到3V3給WB2供電
●通過微信小程序藍牙的方式可控制燈帶
●供電/燈帶接口全部用可插拔的方式，方便接線
●PCB使用立創EDA繪制
●Fusion 360 設計外殼，3D 打印卡扣結構，無需螺絲

2、實物&視頻展示

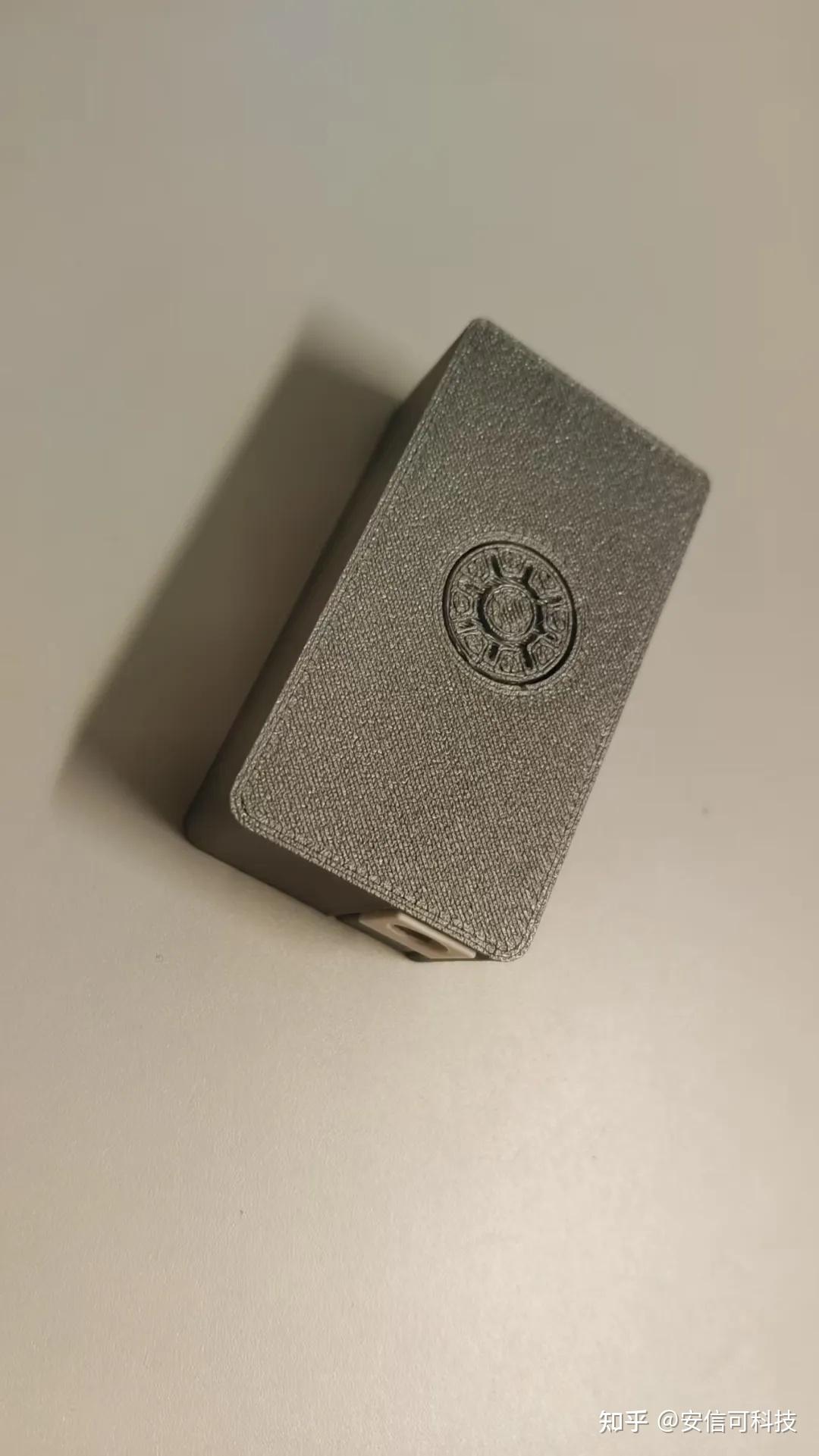

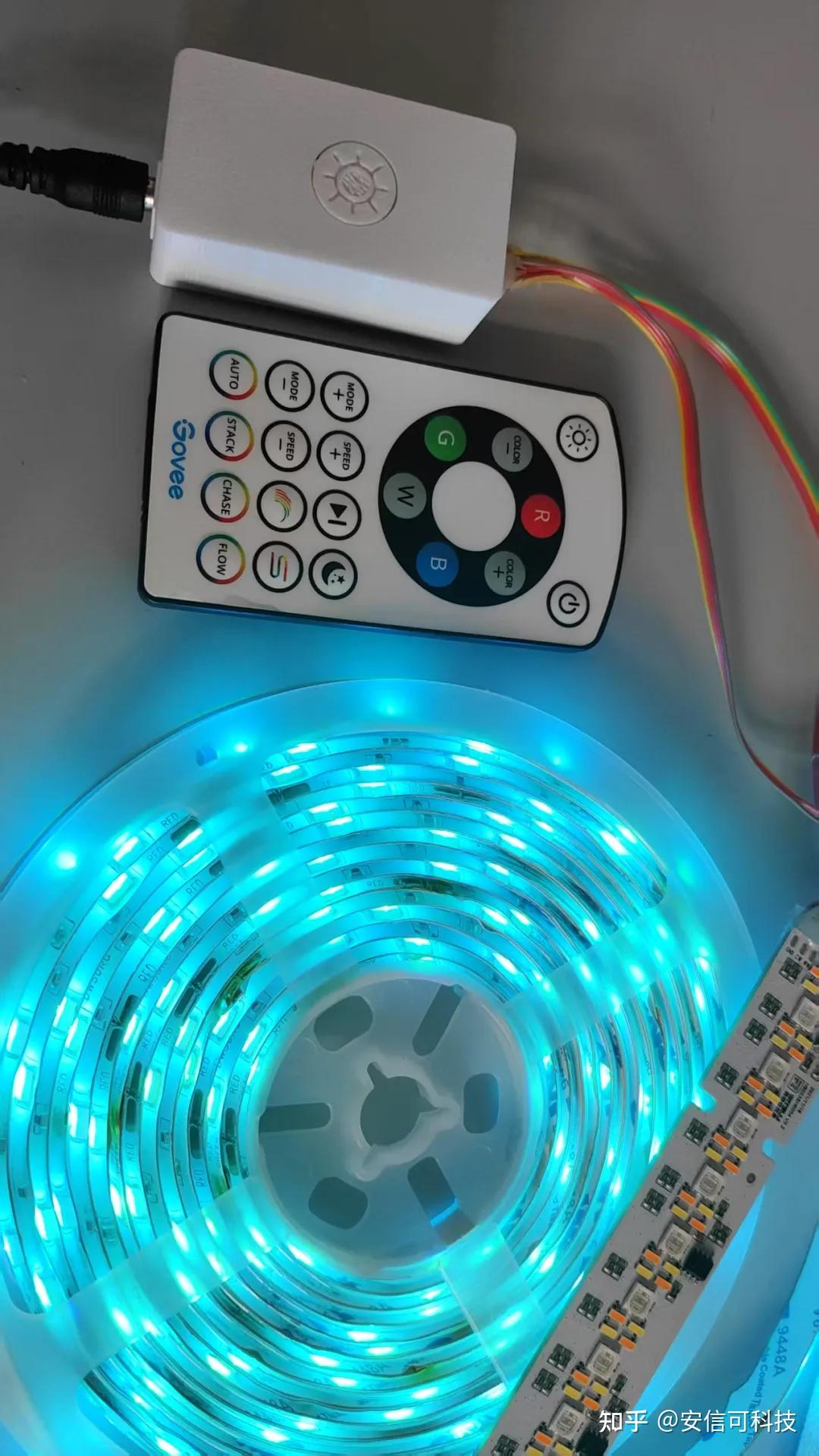

實物展示：

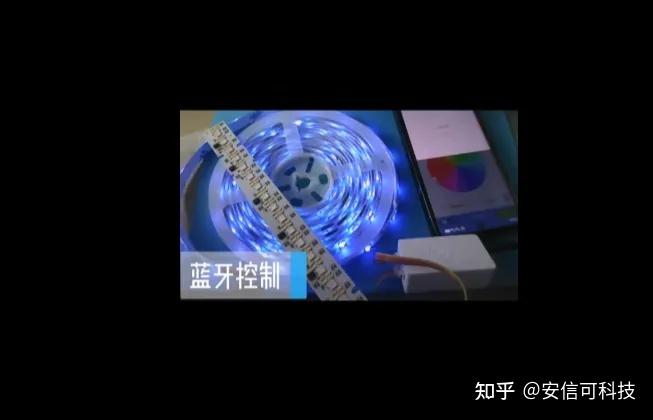

視頻演示：

多功能無線彩燈控制器_嗶哩嗶哩_bilibili

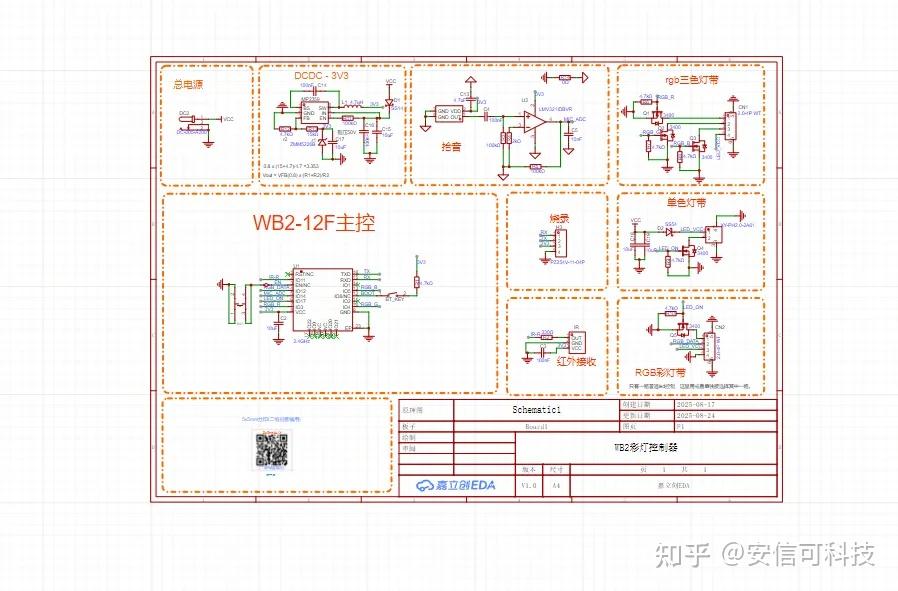

3、立創 EDA 繪制 PCB

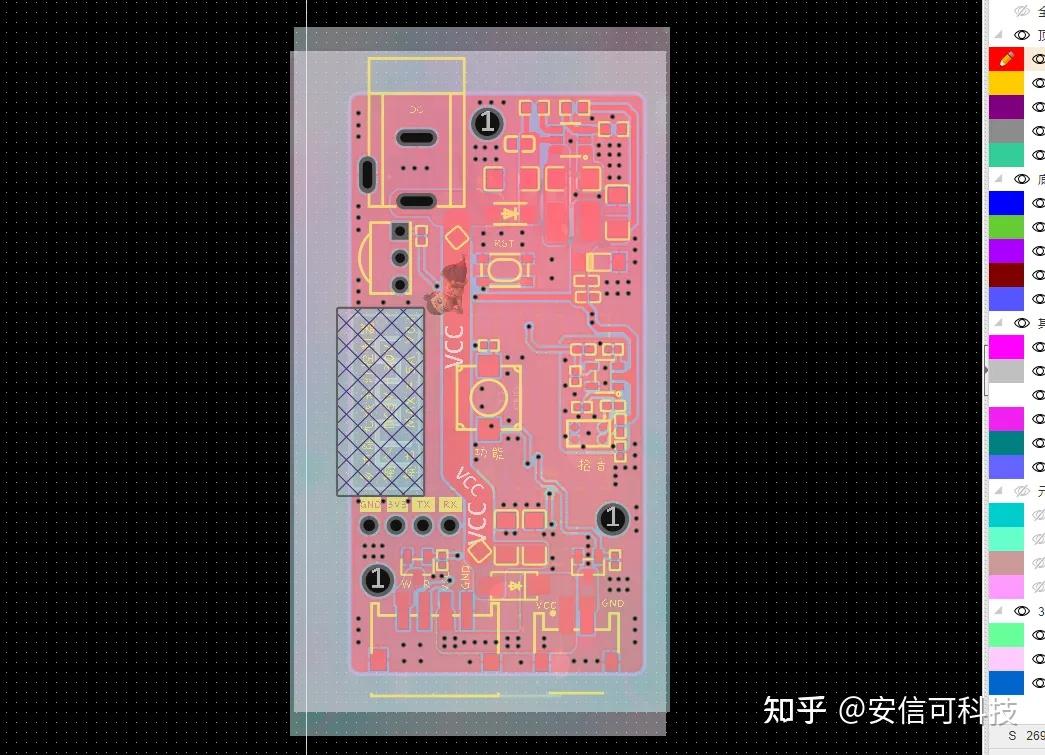

使用立創EDA繪制PCB，選用預先選好的器件繪制原理圖、PCB，最后DRC一下，直接導出文件下單嘉立創(有個彩色絲印券，可以打彩色）

4、PCB焊接

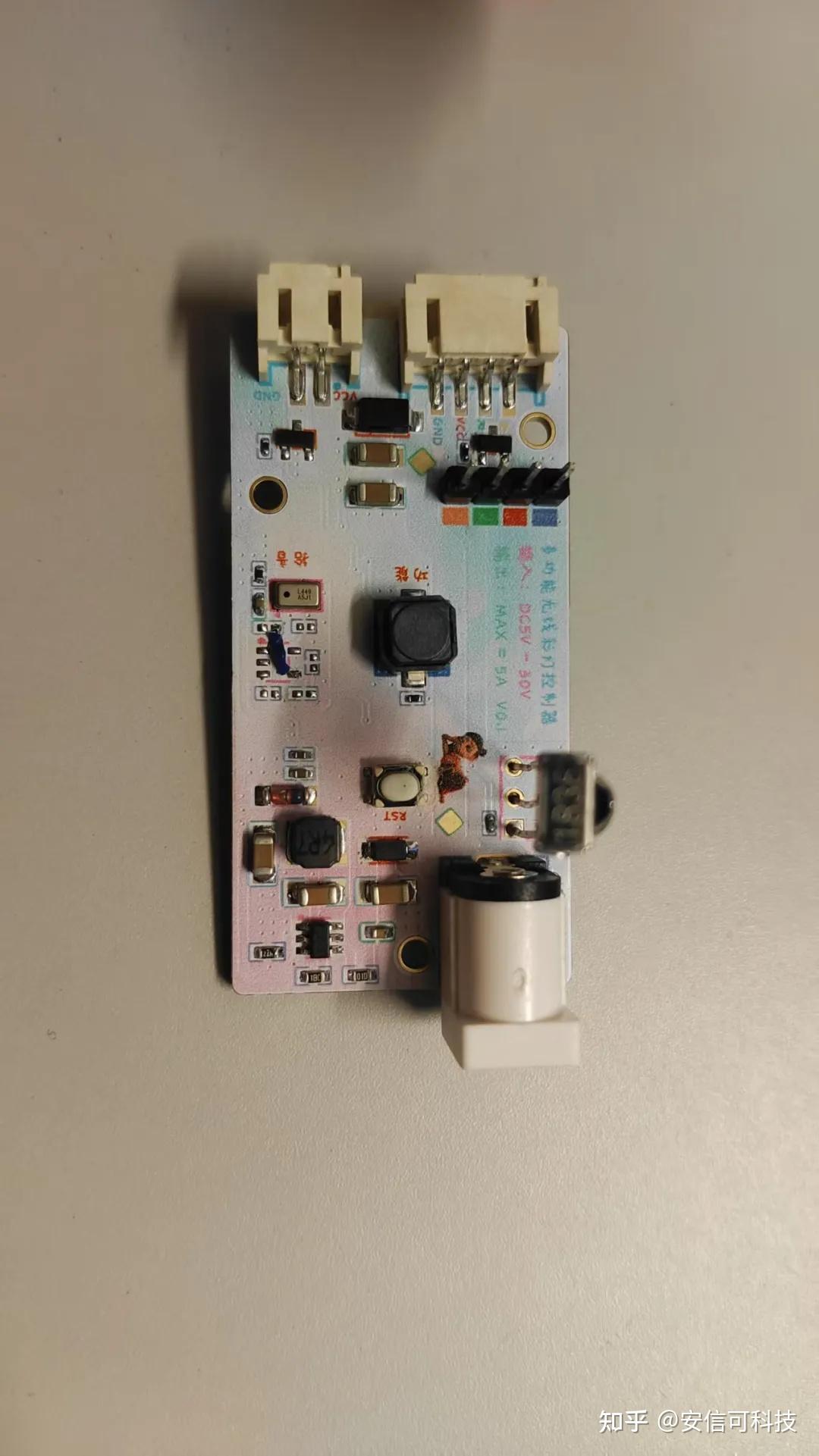

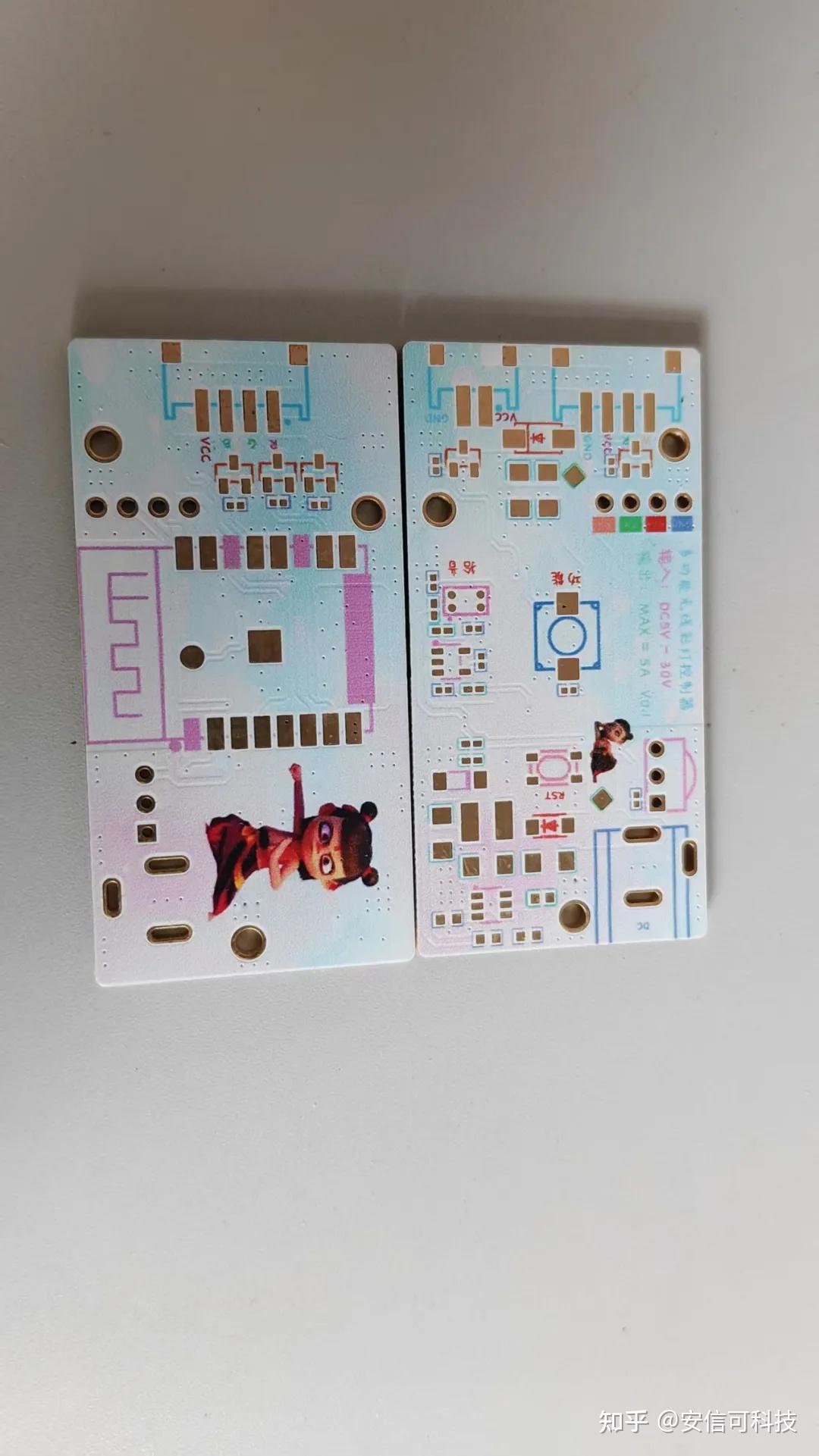

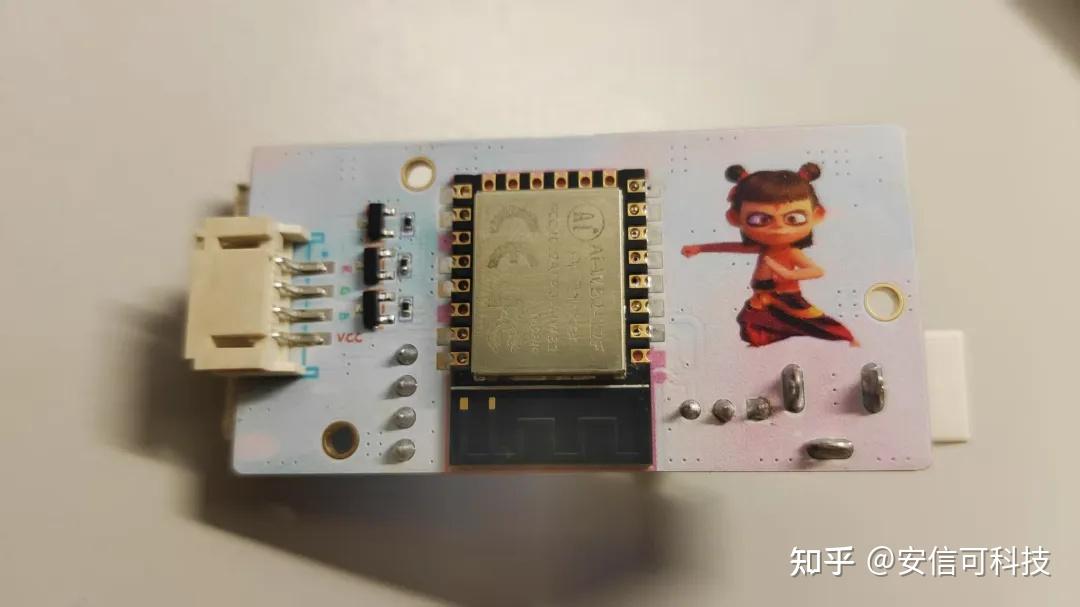

經過了漫長的等待板子終于到了，看著還不錯，直接開焊

元件不多可以快速完成，因為需要模組IO8引腳(引腳實在不夠用了)，先用鐵板燒把模組焊上，再慢慢手工焊接別的器件。

上電前先檢查一下板子是否短路，一切正常就可以先燒錄一個程序看看板子是否正常。

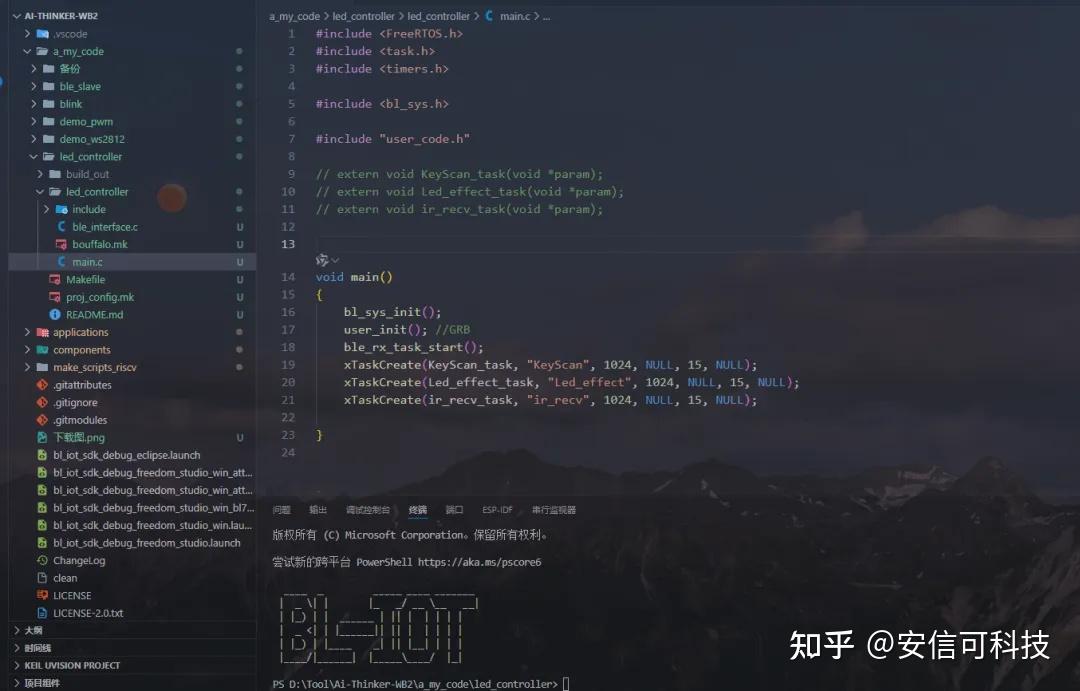

5、核心代碼

要實現的功能：


按鍵檢測通過檢測按鍵狀態在普通燈帶、RGB、ws2812之間輪流切換(如果不想藍牙常開，可以做一個長按開啟和關閉藍牙)。

紅外接收通過紅外接收頭接收紅外數據，通過接收到的NEC碼來做出對應的動作。

藍牙接收
使用微信小程序的方式來連接模組的BLE藍牙，模組通過解析接收到的數據實現對燈帶的控制。

功能不多，實現起來也比較簡單，經過幾天的調試順利完成以上功能。

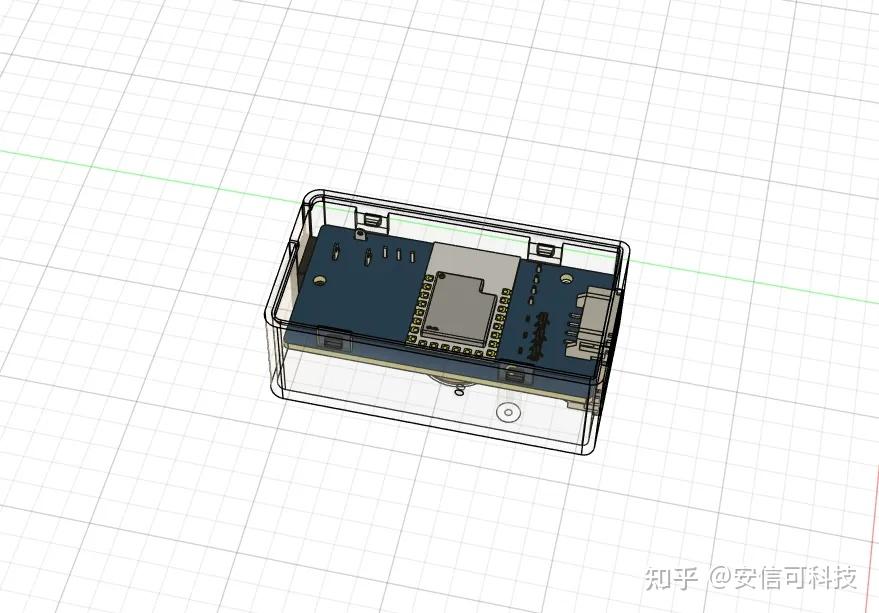

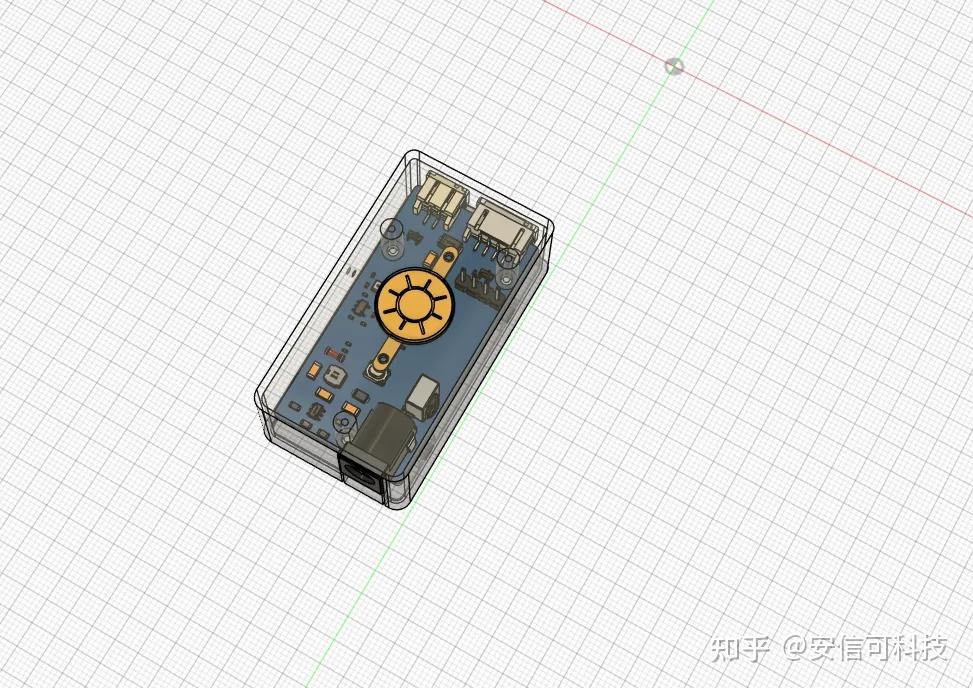

6、Fusion 360 設計外殼

使用fusion360給板子設計一個小小的外殼，沒有復雜的結構。

通過卡扣的方式省去了擰螺絲的煩惱，由于使用的是插接件，所以加厚了，如果像市面上賣的控制器一樣使用線材引出來，厚度可以減少百分之五十。

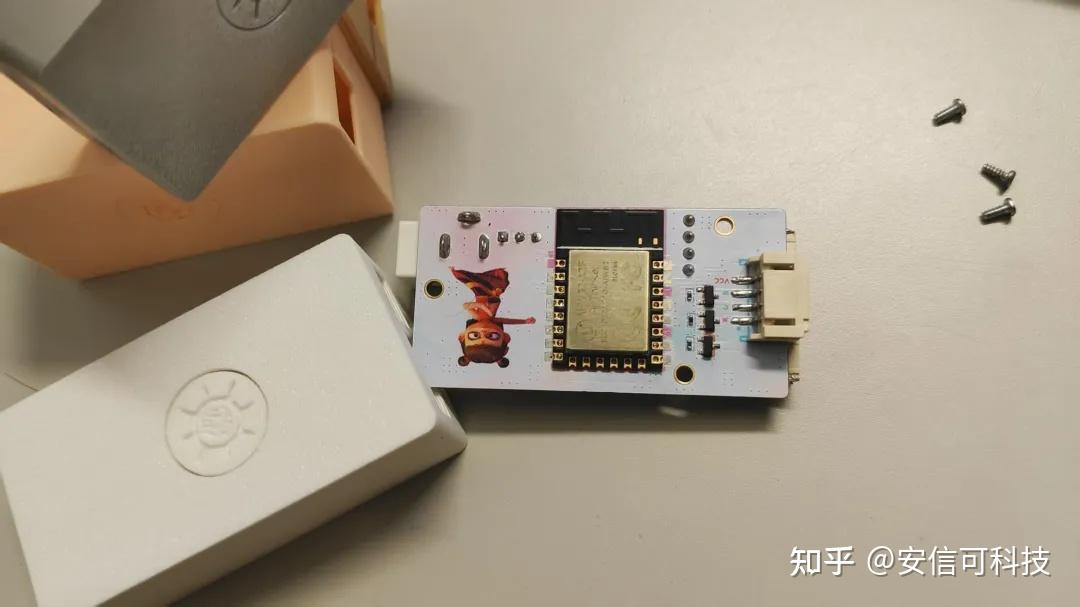

7、最終組裝

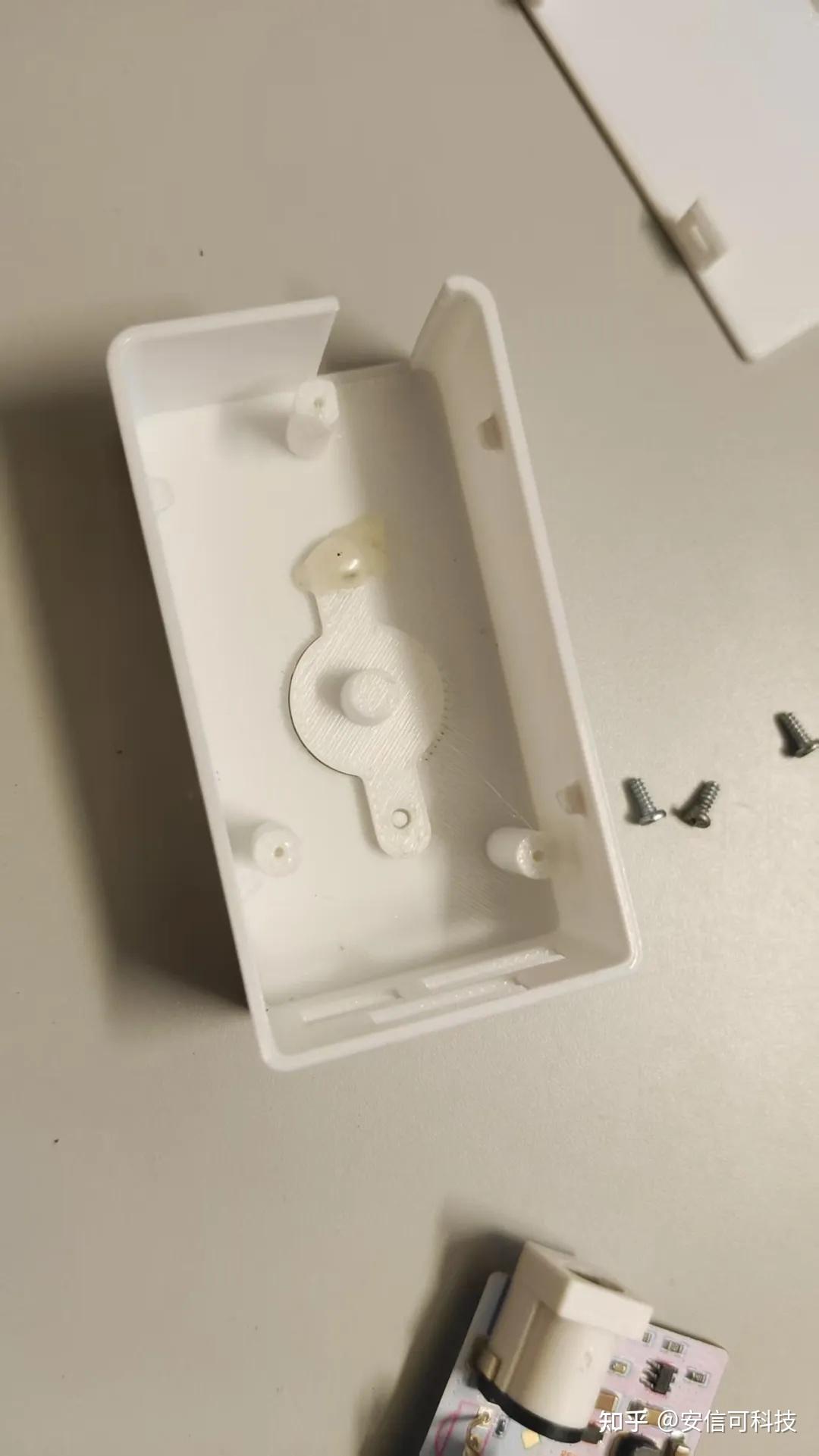

把按鈕用熱熔膠固定一下，提前準備好東西(雖然也沒啥好準備的)

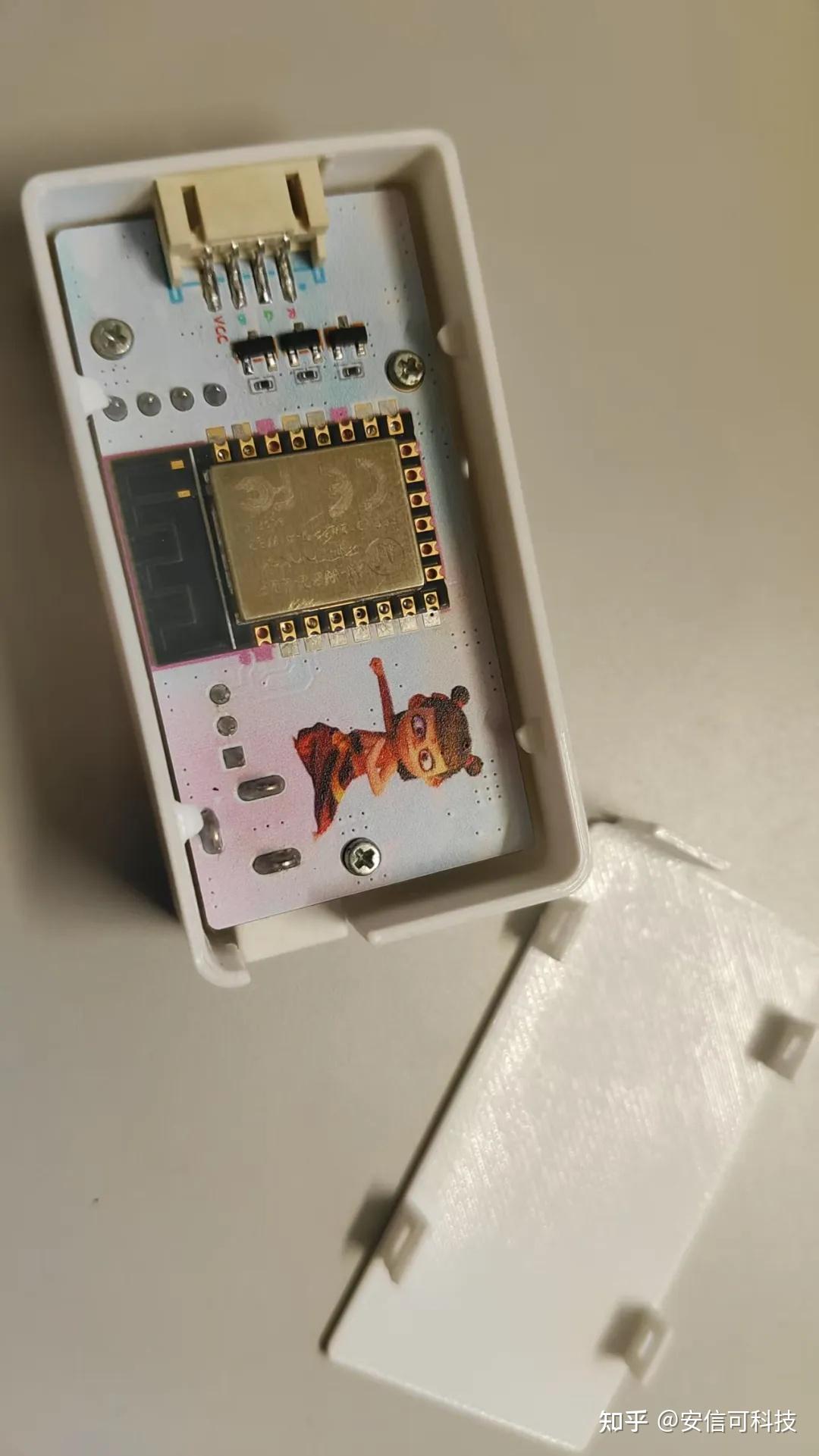

把板子塞進去，用螺絲固定一下。

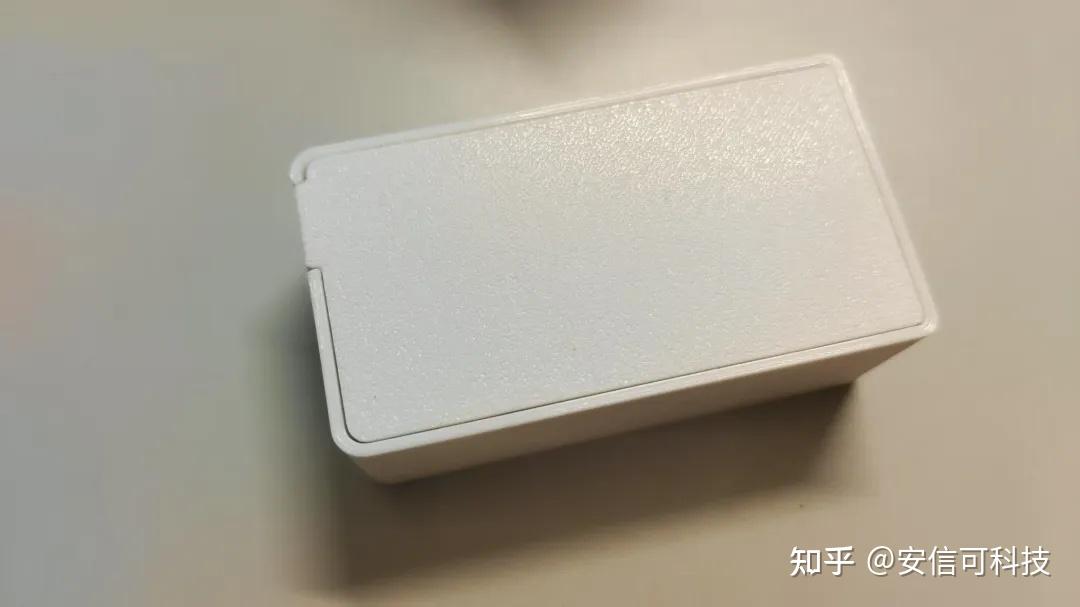

蓋上后蓋就大功告成啦。

8、功能驗證

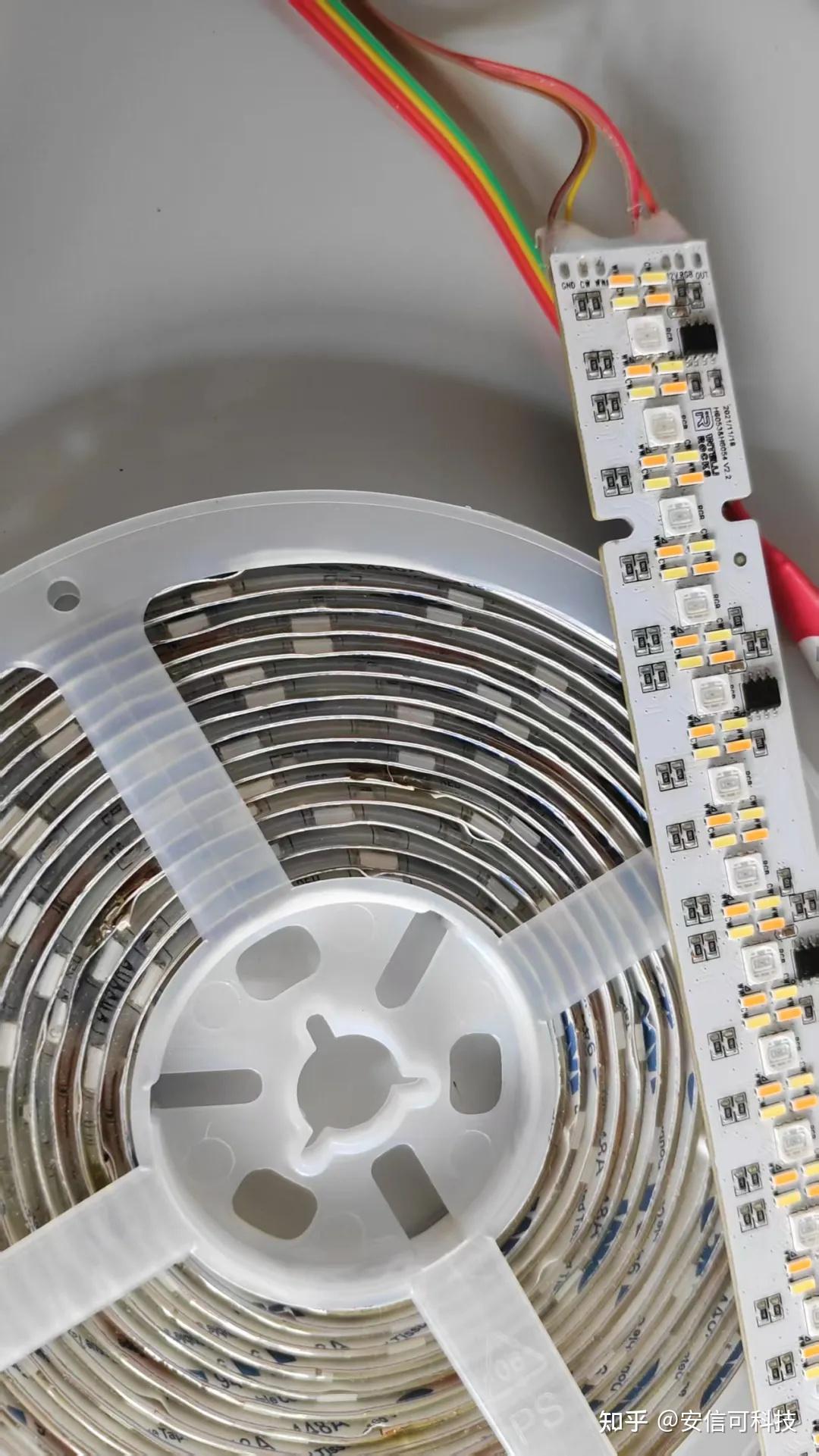

把燈帶提前接上。


注意沒有防呆設計，所以RGB和2812不要插反，都是4P的。

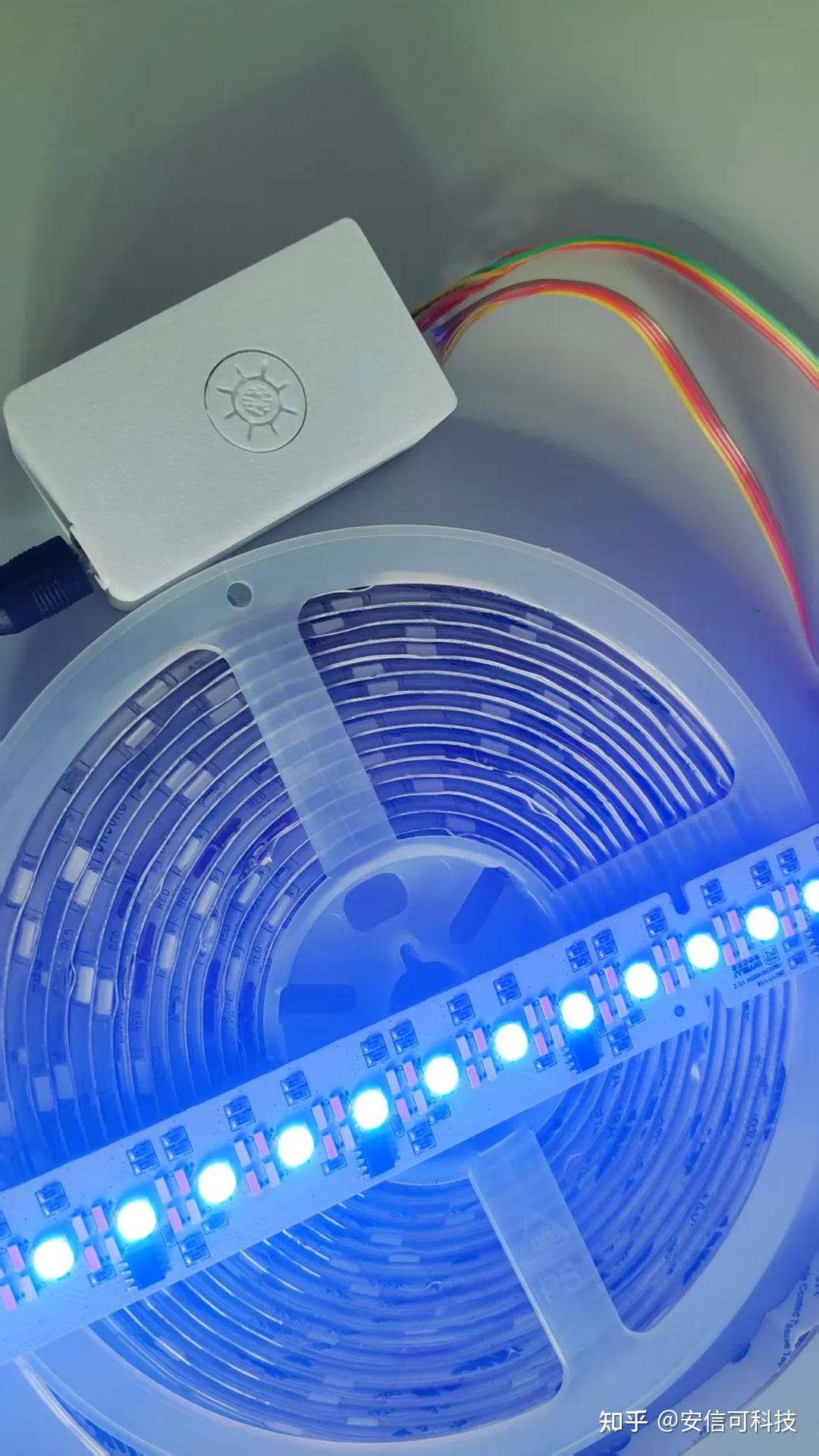

按鍵功能一切正常。

紅外功能也沒問題。

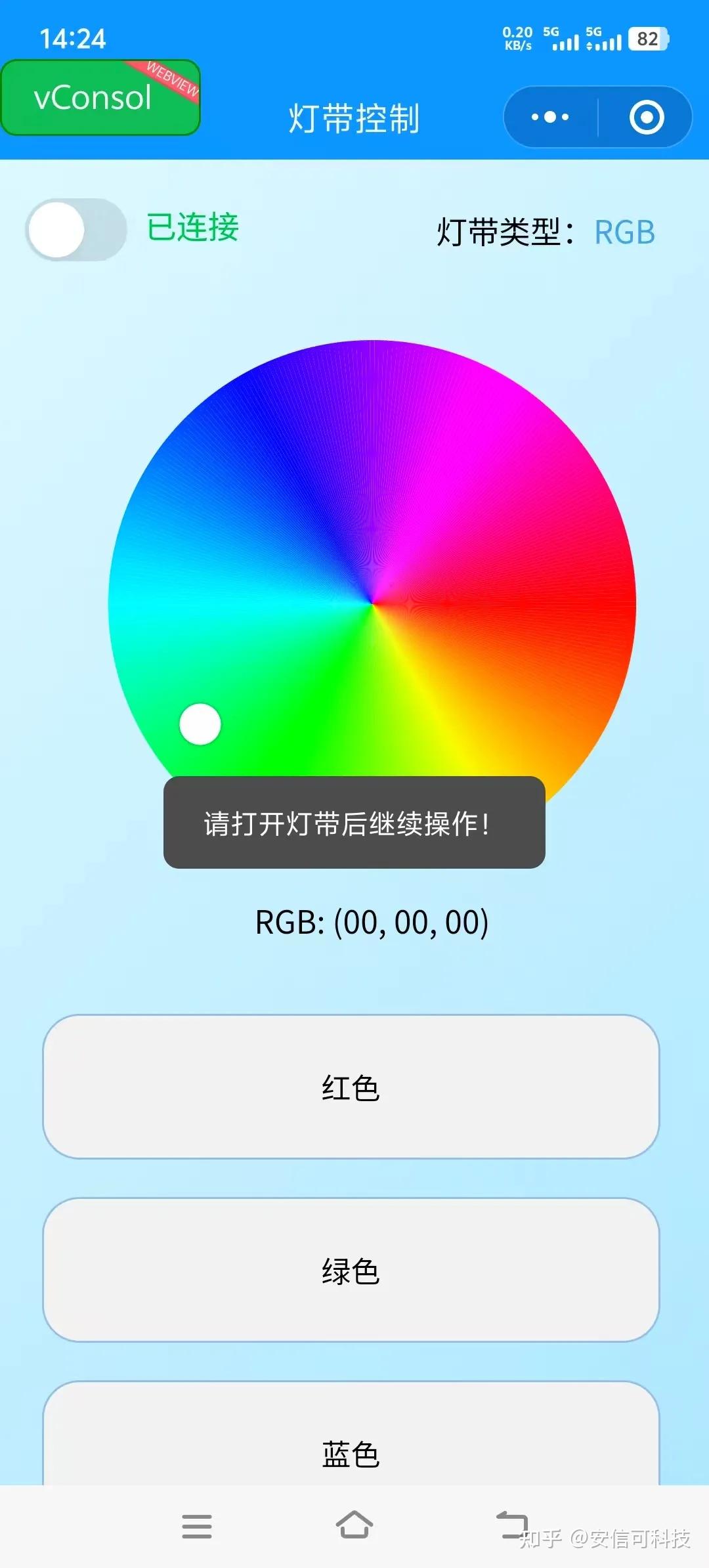

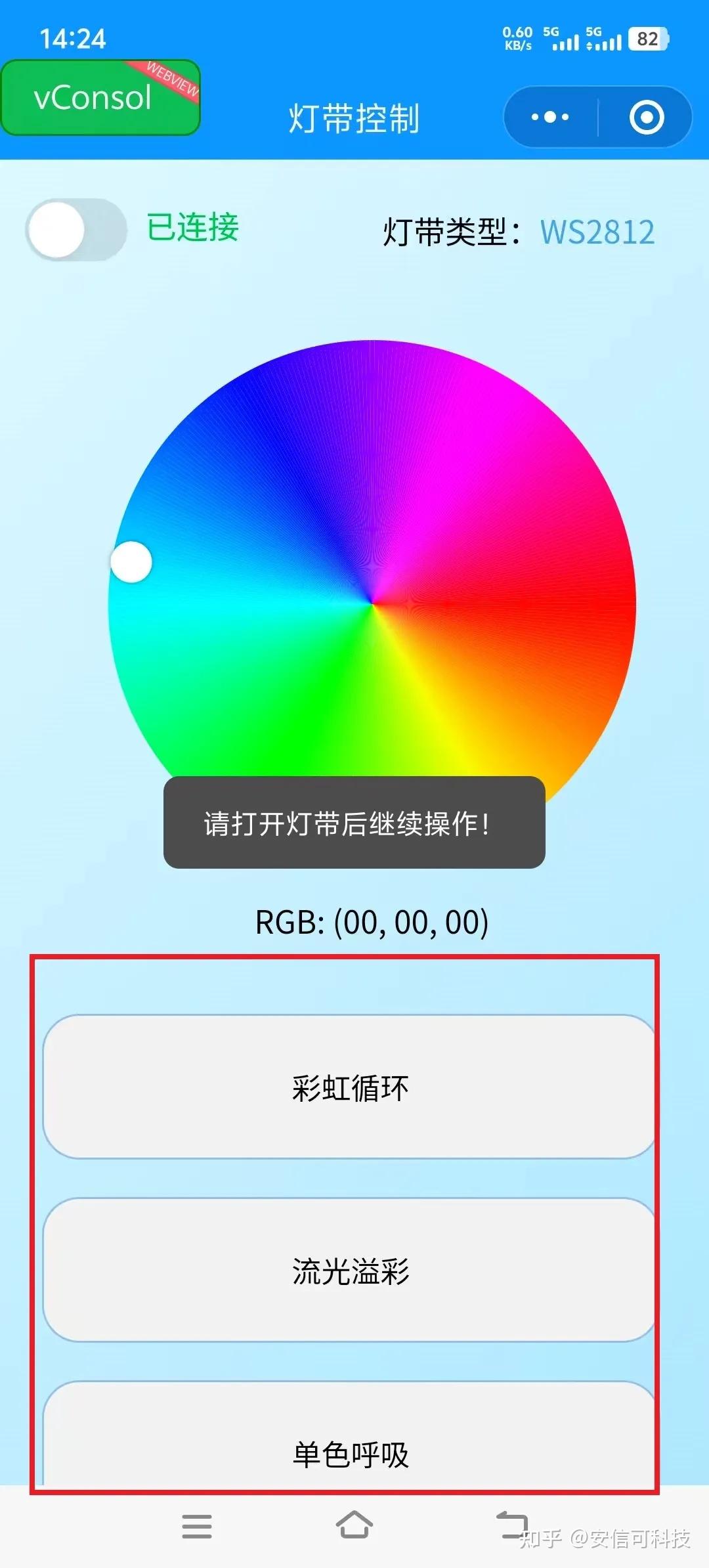

打開微信小程序，它會自動搜索提前設置好的藍牙名，免去了手動選擇的步驟，只要打開小程序就主動連接。

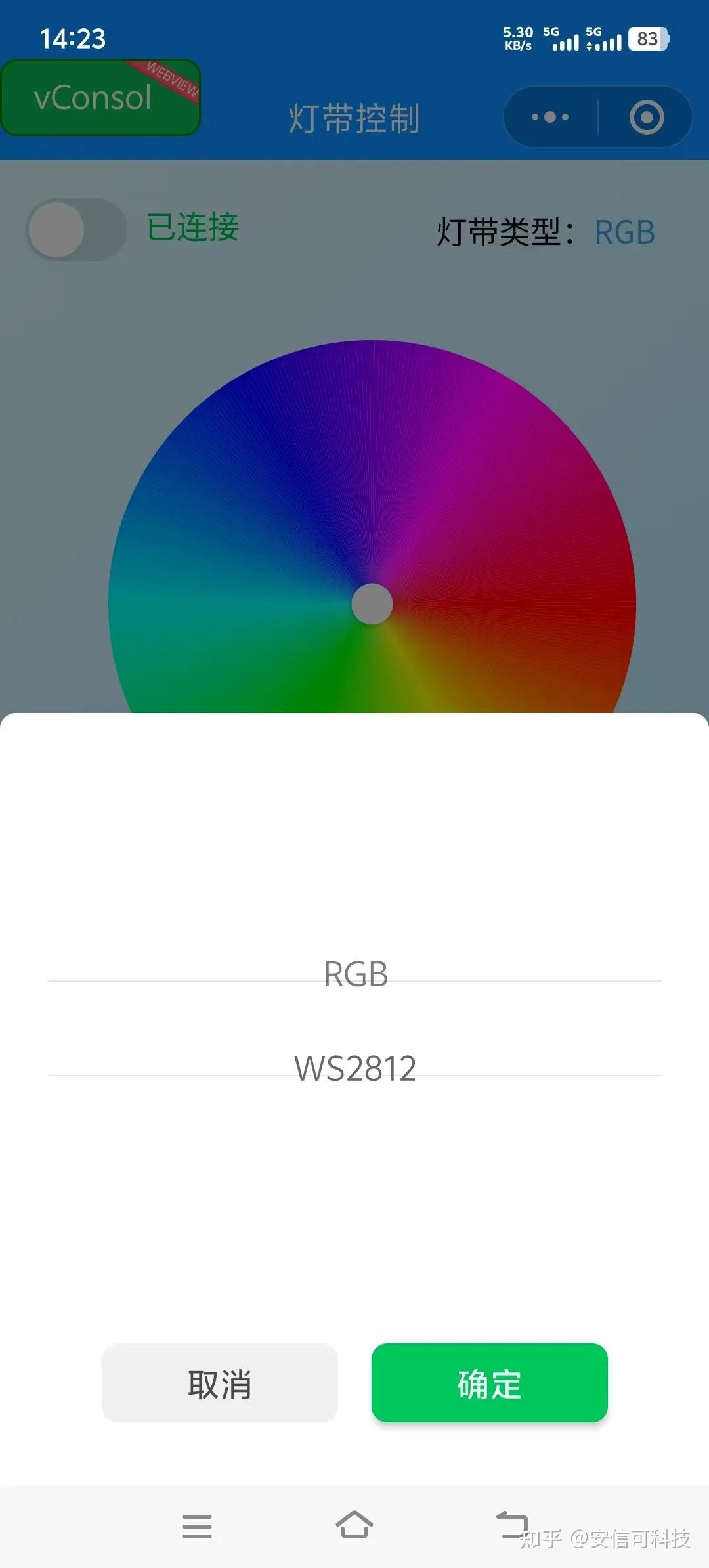

右上角可切換燈帶類型，不同的燈帶有不同的燈效。

9、源碼及3D模型文件

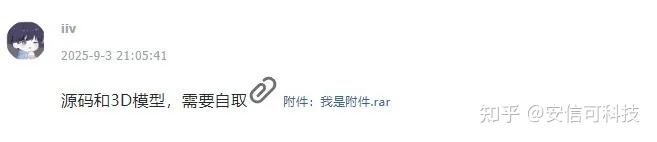

見原貼評論區【電子DIY作品】多功能無線彩燈控制器 - 電子DIY - 物聯網開發者社區-安信可論壇 - Powered by Discuz!

完結撒花?。?/strong>
