以下作品由安信可社區用戶

KevinLi制作

01簡介

使用2個不同功率的Led通過GPIO的PWM通道+三極管控制亮度

●供電：5V或3V

●控制：用網頁http單向控制，這是一個web_server的簡單實例。

●管理界面：瀏覽器地址欄"設備ip/LAMP/"，比如"http://192.168.0.127/LAMP"

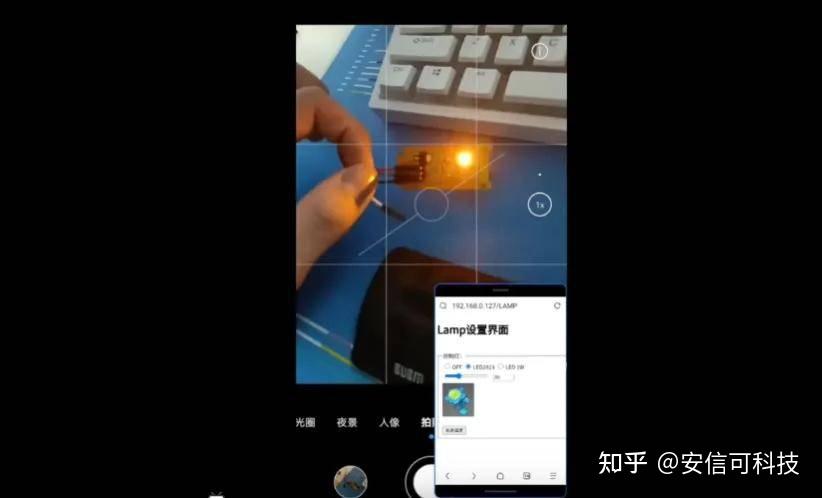

視頻演示

https://www.bilibili.com/video/BV1MpX7YiEyd/?

點擊查看如何使用網頁控制2個led

02個人目的

這次項目是想嘗試DIY裝飾燈、測試三極管硬件電路、測試和學習web_server和html的API解析過程。

效果：實際使用時，利用WB2-01s凸出來的卡座，卡到桌板縫隙或者掛起來，兩面都有燈，負責不同區域照明。

03直接驅動LED方式有DAC、PWM

DAC（數字信號轉為模擬信號，直接進行DC電壓調整，但01S沒有這個通道）

PWM（開關電源，電壓不變，調節占空比方式，頻率足夠高人眼就感覺不出來）

"臺燈應該是 3125Hz 以上無危害"

這兩個方式和手機OLED調光方式有點關系，比如2khz的PWM調光已經被稱為高頻護眼了。

04項目部署

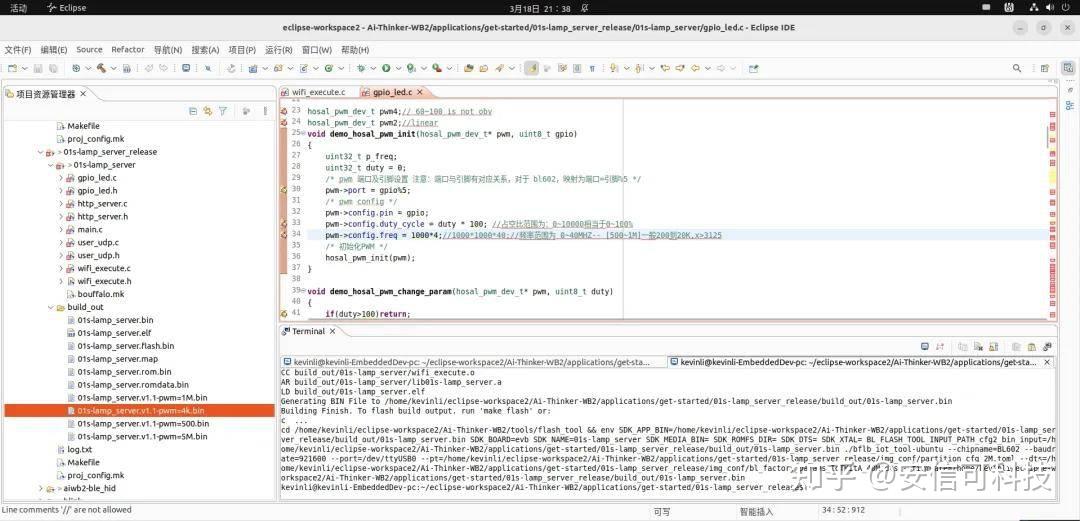

build out留了項目同名的bin，是默認at-think的wifi，可以改手機熱點直接使用；

（還有幾個編譯好的，我也忘了是不是自動亮度循環測試的了）

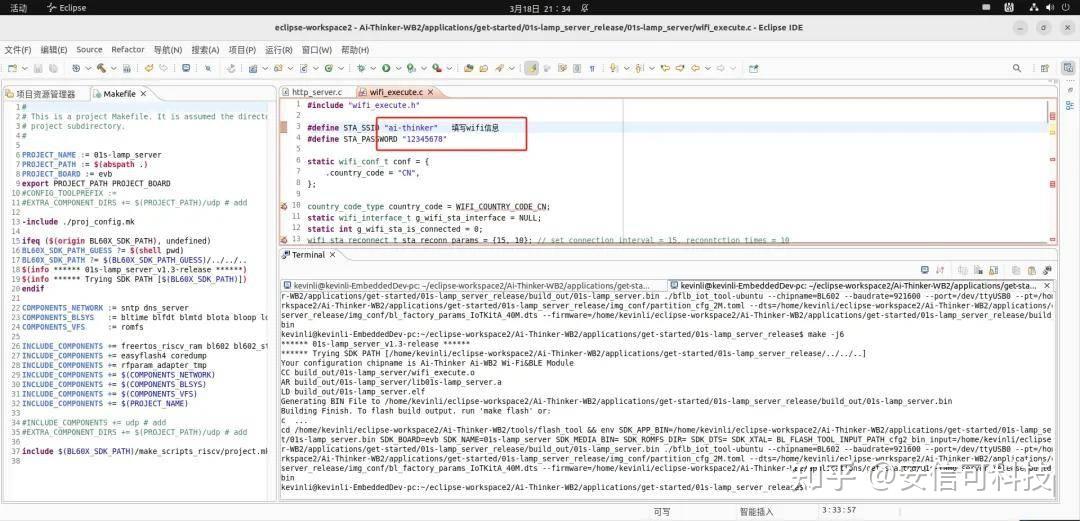

壓縮包解壓到SDK的get-started，修改wifi信息，make -j6編譯，燒錄 即可。

（WB2或者博流的SDK都行，僅使用了httpd和pwm項目，預留了UDP方法）

05硬件介紹

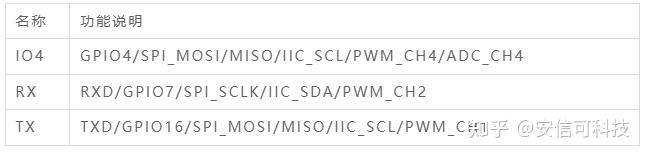

WB2-01S僅有3個可用IO，引腳定義如下：

名稱功能說明

ADC是讀取輸入用，沒DAC很可惜，PWM任選2個就好，這里選擇了IO4和RX來驅動2個LED，這樣TX還可以串口輸出log。

LED

一個3.3~3.6v的1W大功率LED，因此需要5v供電 （3v也行但不清楚asm逆流問題）；一個2835LED，3v3供電就好；文檔寫到IO口要下拉，(我沒下拉，上電瞬間就會爆閃）

NPN三極管 (S9013)

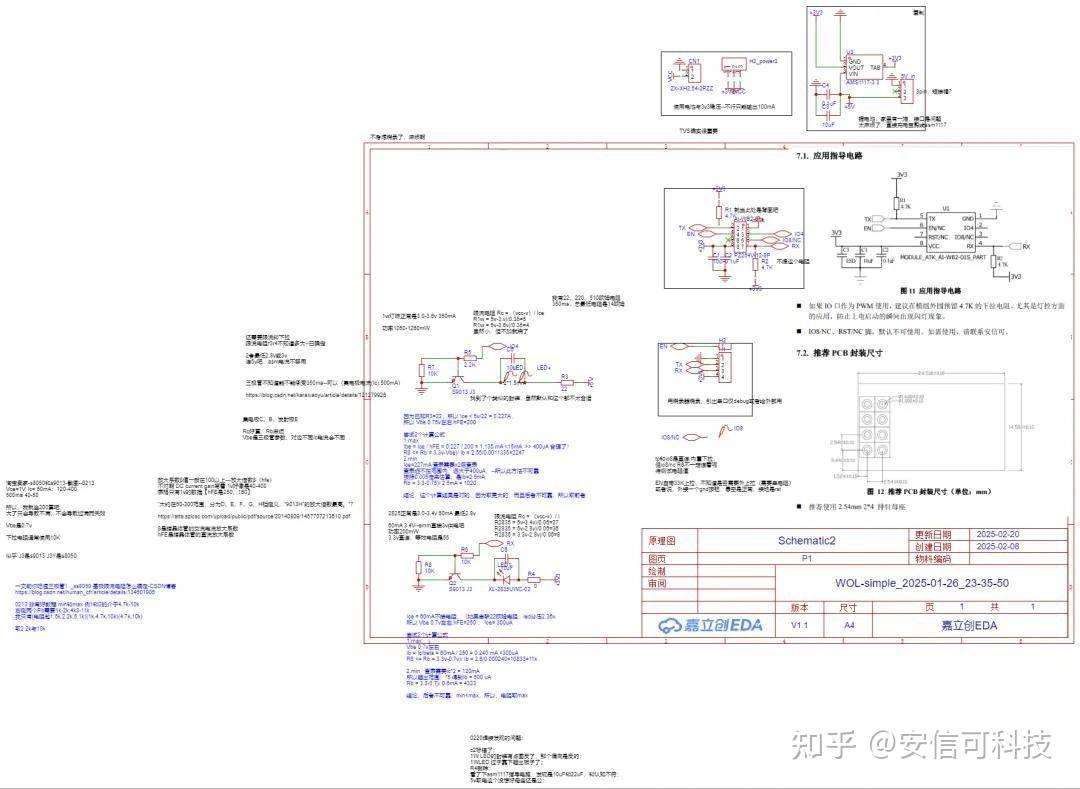

Rb計算太太太難了，圖中算出來的只能說能用；似乎最高頻率支持30MHz。

測試PWM的頻率

bl602的PWM似乎最大支持20MHz；似乎三極管常用頻率是200~20KHz；目標是3KHhz以上，項目目前是4KHz；我測試的500~1M都正常可用，5MHz不正常，不清楚為什么；

WB2-01S燒錄方法

根據安信可論壇大佬業余菜狗提示，WB2系列模組上電瞬間會進入boot模式，這次外置燒錄器沒成功；使用ESP-01S的燒錄器，只接5個引腳，串口的4個；ESP-01S燒錄器接到WB2-01S的en， 然后按WB2-01S燒錄器的rst按鍵就可以燒錄了；（ESP-01s燒錄器的按鍵是拉低rst；WB2-01S的en內上拉所以懸空有效，rst是NC無效）

其他：

WB2-01S和WB2-01F的FLASH都是2MB，項目的HTML數組用const，注意大小；01S和01F都是3v3供電，ASM1117 5v-3v3的外圍電路、靜電保護、過流保護、二極管要注意，后者沒加。

06代碼介紹

網頁部分：

寫完web轉為數組存起來，實現了滑塊和數字框同步；

圖片元素僅供參考，個人學習用；

黃色部分為指示顏色用，不過還是有點小小問題；

手機UA 顯示這個網頁，框框不能自動縮放，忽略！

httpd：

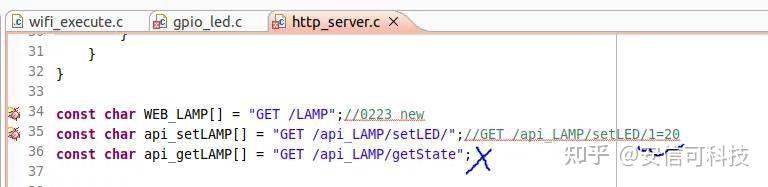

-參考SDK，設計了3個GET的API路徑，字符串匹配路徑（最笨的方法），返回給瀏覽器頁面（body等內容）；

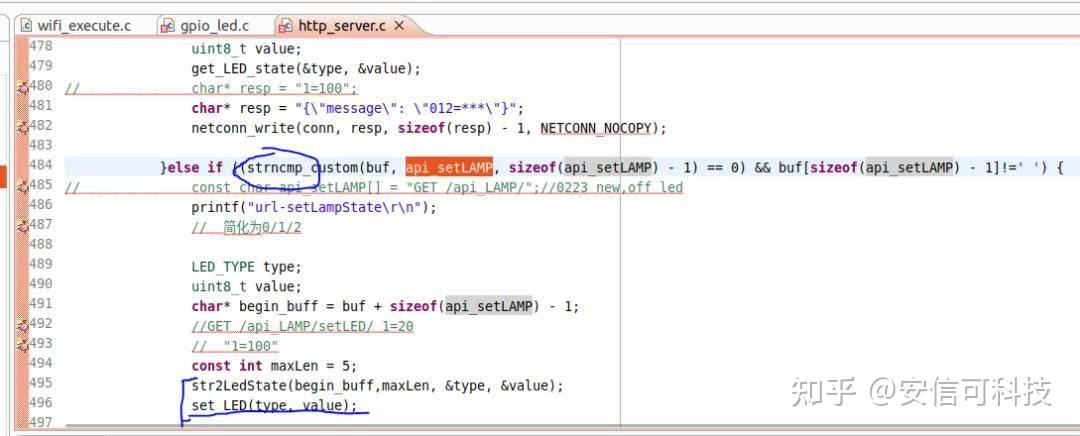

- web設置亮度的思路是，瀏覽器發送GET請求"setLED"，36行的"getState"還沒實現；

- 另外：esp32的web_server的api面向?qū)ο蠓椒ǎㄔO(shè)置url和web的回調）很好用。

PWM和UDP：

參考SDK，后者此項目沒用上。

07待改進

web前端：代碼未整理，有多處冗余部分，刷新網頁沒有獲取當前值；

httpd：還沒實現 普通API 返回給前端JSON信息與前端處理；

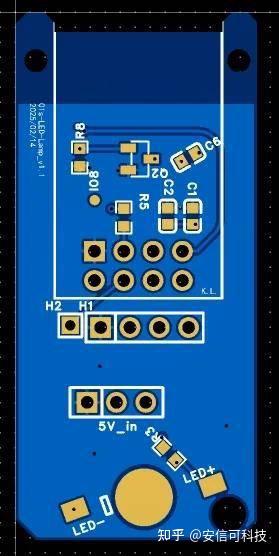

電路板：這是這個項目第一次打板，我是業余的，尺寸和5v電源供電 有偏移和錯誤，但功能正常；串口引出了但沒用上；

選型：這次選WB2-01S是因?yàn)槲也粫?huì)燒錄WB2-01F，不過很遺憾吧ADC看成DAC了，只能用PWM方式調光了；

供電方式：電路板的5v引腳畫錯了，現在是直連USB線取5V，沒接電池和升壓電路；

08個人建議

問題：正常來說，接入外網MQTT、聯動手機語音什么的會很方便，而這個項目需要訪問內網網址才能訪問；

解決辦法1.1：獲取網址方式（串口查看ip的log，路由器管理界面去看）

解決辦法1.2：路由器進行MAC/ip綁定，設置快捷方式就好了。

進一步：

不使用MQTT實現遠程訪問：端口映射、公網ip+DDNS 或 內網穿透；

易用性：nfc錄入網址/域名快捷方式，就可以一碰就訪問啦；

我傾向于WEB的最大原因是，可以遠程訪問（如上配置端口映射）且簡單網頁可以輕易轉為快捷方式的app，不必進行安卓開發。

09總結

這個帖子寫了3.5H，希望http的思路部分可以幫到別人，注釋很亂求忽略，冗余測試代碼沒刪干凈;

這個項目的http和UDP部分是學習(web->udp)WOL后做出來的，畢竟只需要新增GET API綁定PWM設置就好，但畫電路板學習計算基極電阻Rb的時間占大頭；

原本還想做的是，同時可用藍牙控制這個，但Wi-Fi網頁控制足夠方便就沒折騰了。

附件代碼：01s-lamp_server.v1.3_release-0318.zip
