該ADS7038是一款易于使用的8通道、多路復用、12位逐次逼近寄存器模數轉換器（SAR ADC）。八個通道可以獨立配置為模擬輸入、數字輸入或數字輸出。該器件具有用于ADC轉換過程的內部振蕩器。

該ADS7038通過SPI兼容接口進行通信，并以自主或單次轉換模式運行。該ADS7038使用具有可編程高低閾值、遲滯和事件計數器的數字窗口比較器，通過每個通道的事件觸發中斷來實現模擬看門狗功能。該ADS7038具有用于數據讀/寫作和上電配置的內置循環冗余校驗 （CRC）。
*附件：ads7038h.pdf

特性

• 小包裝尺寸：
  • WQFN 3mm × 3mm
• 8 個通道可配置為以下任意組合：
  • 多達 8 個模擬輸入、數字輸入或數字輸出
• 用于 I/O 擴展的 GPIO：
  • 漏極開路、推挽式數字輸出
• 模擬看門狗：
  • 每個通道的可編程閾值
  • 瞬態抑制的事件計數器
• 寬工作范圍：
  • AVDD：2.35V 至 5.5V
  • DVDD：1.65V至5.5V
  • –40°C 至 +125°C 溫度范圍
• 增強型SPI數字接口：
  • 高速、60MHz 接口
  • 通過 >13.5MHz SPI 實現全吞吐量
• 用于讀/寫作的 CRC：
  • 數據讀/寫時的 CRC
  • 上電配置時的 CRC
• 可編程平均濾波器：
  • 用于平均的可編程樣本量
  • 使用內部轉化進行平均
  • 16 位分辨率

參數

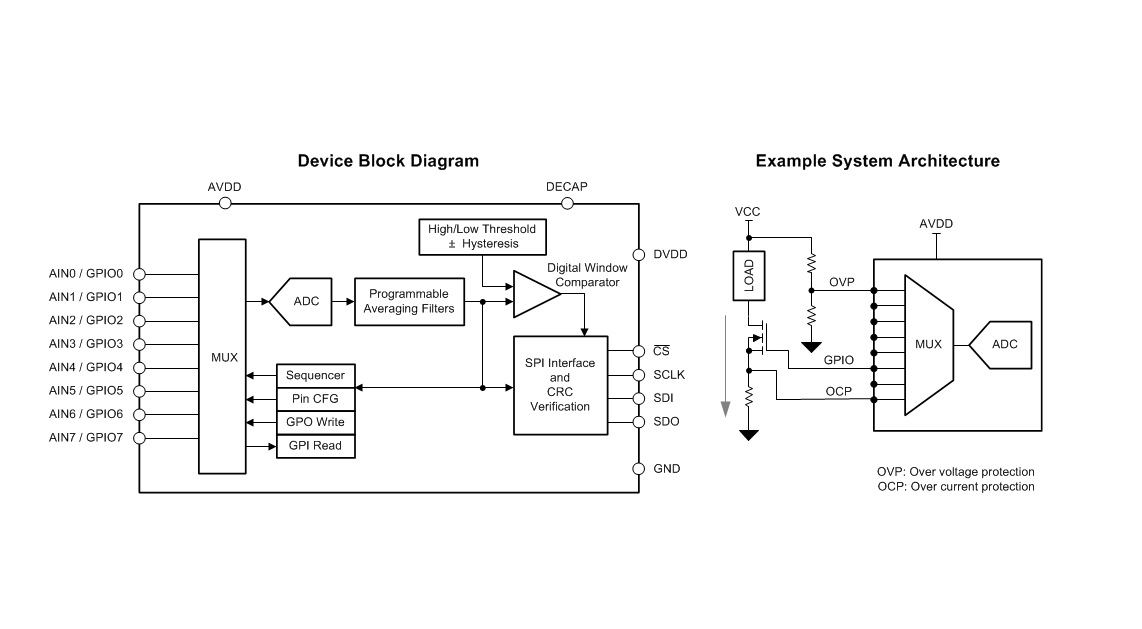

方框圖

?1. 產品概述?

• ?型號?：ADS7038（1MSPS）、ADS7038H（1.5MSPS）
• ?類型?：8通道12位SAR ADC
• ?封裝?：3mm×3mm WQFN-16
• ?核心特性?：
  • 可配置為模擬輸入/數字輸入/數字輸出的8個通道
  • 增強型SPI接口（最高60MHz）
  • 集成CRC校驗?zāi)K
  • 數字窗口比較器
  • 可編程平均濾波器（支持16位輸出）
  • 寬工作范圍：AVDD 2.35V-5.5V，DVDD 1.65V-5.5V
  • 工作溫度：-40℃至+125℃

?2. 關鍵性能參數?

• ?分辨率?：12位（無失碼）
• ?靜態性能?：
  • DNL：±0.3 LSB（典型值）
  • INL：±0.5 LSB（典型值）
• ?動態性能?（AVDD=5V，fIN=2kHz）：
  • SNR：71.2 dB（典型值）
  • SINAD：70.2 dB（典型值）
  • THD：-87.5 dB（典型值）
  • SFDR：91 dB（典型值）

?3. 通道配置靈活性?

• 每個通道可獨立配置為：
  • 模擬輸入（默認）
  • 數字輸入
  • 數字輸出（開漏或推挽）
• 支持多種輸入模式組合

?4. 數字窗口比較器?

• 每通道獨立可編程：
  • 高/低閾值
  • 事件計數器
  • 遲滯參數
• 支持事件觸發中斷

?5. 增強型SPI接口?

• 支持四種SPI協議（SPI-00/01/10/11）
• 支持CRC校驗：
  • 數據讀寫操作
  • 上電配置

?6. 工作模式?

• ?手動模式?：主機直接控制通道選擇和轉換
• ?即時切換模式?：無延遲通道切換
• ?自動序列模式?：內部通道序列器自動切換通道
• ?自主模式?：設備自動監控模擬輸入并產生ALERT信號
• ?Turbo比較器模式?：快速閾值比較

?7. 平均濾波器?

• 可編程采樣大小
• 輸出16位結果
• 抽取范圍：2至32768

?8. 電源管理?

• ?模擬電源電流?：
  • 全吞吐率：490μA（典型值，AVDD=5V）
• 支持內部轉換的平均計算

?9. 應用領域?

• 宏基站遠程射頻單元（RRU）
• 電池管理系統（BMS）
• 組串逆變器
• 集中式逆變器

?10. 封裝與引腳?

• 16引腳WQFN封裝
• 熱焊盤需接地
• 所有電源引腳需連接1μF去耦電容

?11. 寄存器映射?

• 完整的寄存器配置體系
• 支持統計功能（最小值/最大值/最新值記錄）
• 靈活的通道選擇和序列控制

?12. 主要優勢?

• 小尺寸封裝
• 靈活的通道配置
• 強大的數字處理能力
• 低功耗設計
• 高可靠性（CRC校驗）

該器件是一款高度集成的數據采集解決方案，特別適用于需要多通道監測和靈活I(lǐng)/O配置的工業應用場景
