在直供微電網設計中，短路電流計算與設備選型是決定系統“安全運行” 與 “成本可控” 的關鍵環節 。而直供微電網與傳統大電網的核心差異在于：其包含光伏、儲能（PCS）、柴油發電機等 “多元化分布式電源（DGs）”，這些電源的短路特性與大電網的恒壓源特性截然不同，若沿用傳統計算方法，必然導致結果偏差。了解微電網管理系統咨詢服務:1.3.7-5.0.0.4-6.2.0.0。本文結合某 10kV 園區直供微電網實例，從理論建模、實例計算、設備選型到工程落地避坑，完整拆解實操路徑。

一、直供微電網短路電流計算：先搞懂“特殊性”，再建 “理論模型”?

直供微電網的短路電流由“分布式電源（DGs）+ 外部大電網（若并網）” 共同提供，核心是明確不同電源的短路貢獻特性 —— 這是理論建模的前提，也是避免計算偏差的關鍵。?

（一）直供微電網電源的短路特性差異（核心考點）

關鍵結論：直供微電網的“最大短路電流” 通常出現在 “并網模式下，大電網 + 儲能 + 柴油發電機同時提供短路電流” 的場景；“最小短路電流” 出現在 “離網模式下，僅光伏供電” 的場景 —— 設備選型需覆蓋這兩種極端工況。

?

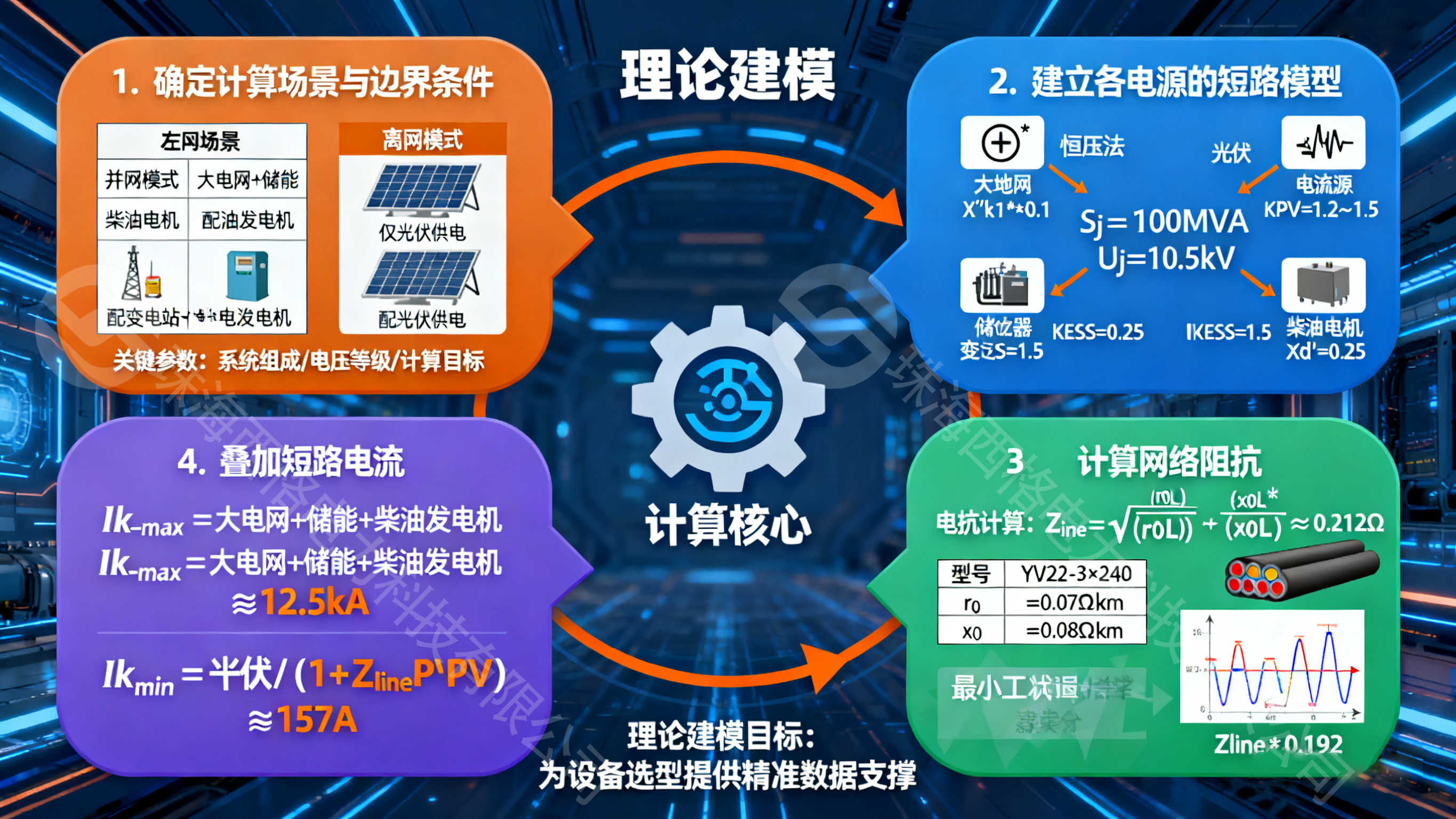

（二）理論建模四步走（以10kV 直供微電網為例）?

步驟1：確定計算場景與邊界條件?

以某“10kV 并網型直供微電網” 為例，系統組成如下：?

• 外部大電網：110kV/10kV 變電站，短路容量 S''k1=1000MVA（10kV 側）；?
• 分布式電源：2MW 光伏逆變器（10kV 并網）、1MW/2MWh 儲能 PCS（10kV 并網）、1.2MW 柴油發電機（10kV，離網備用）；?
• 負荷：1.8MW 園區負荷（10kV，含重要負荷 0.6MW）；?
• 計算場景：①最大短路電流（并網，儲能 + 柴油發電機投運）；②最小短路電流（離網，僅光伏投運）。?

****步驟2：建立各電源的短路模型（標幺值法，基準容量 Sj=100MVA，基準電壓 Uj=10.5kV）****

標幺值法可簡化不同電壓等級、不同容量電源的短路電流疊加計算，是工程中最常用的方法。

1、外部大電網模型：?

• 系統電抗標幺值X''k1* = Sj / S''k1 = 100 / 1000 = 0.1?
• 短路電流標幺值I''k1* = 1 / X''k1* = 10?
• 實際短路電流I''k1 = I''k1* × Sj / (√3 Uj) = 10 × 100 / (√3×10.5) ≈ 55kA（10kV 側）?

2、光伏逆變器模型：?

• 額定電流In-PV = PPV / (√3 Un) = 2000 / (√3×10) ≈ 115.47A?
• 短路電流倍數KPV=1.5（查逆變器手冊，通常 1.2~1.5）?
• 短路電流I''PV = KPV × In-PV ≈ 1.5×115.47≈173.2A?
• 標幺值I''PV* = I''PV × √3 Uj / Sj ≈ 173.2×√3×10.5 / 100≈31.4 / 100≈0.314（光伏短路貢獻較小，因受限流控制）?

3、儲能PCS 模型（并網模式）：?

• 額定電流In-ESS = PESS / (√3 Un) = 1000 / (√3×10)≈57.74A?
• 短路電流倍數KESS=1.5（查 PCS 手冊，并網時通常 1.5~2.0）?
• 短路電流I''ESS = KESS × In-ESS≈1.5×57.74≈86.6A?
• 標幺值I''ESS*≈86.6×√3×10.5 / 100≈15.7 / 100≈0.157?

4、柴油發電機模型：?

• 額定容量SG=1.2MW / 0.8（功率因數）=1.5MVA?
• 次暫態電抗X''d=0.25（查同步發電機手冊，通常 0.2~0.3）?
• 電抗標幺值X''d* = X''d × Sj / SG = 0.25×100 / 1.5≈16.67?
• 短路電流標幺值I''G* = 1 / X''d*≈0.06?
• 實際短路電流I''G = I''G* × Sj / (√3 Uj)≈0.06×100/(√3×10.5)≈0.33kA?

步驟3：計算網絡阻抗（線路、變壓器）?

假設微電網內10kV 線路長度 2km，電纜型號 YJV22-3×240，單位阻抗 r0=0.07Ω/km，x0=0.08Ω/km：?

線路總阻抗Zline = √[(r0L)2 + (x0L)2] = √[(0.07×2)2 + (0.08×2)2]≈√(0.0196+0.0256)=√0.0452≈0.212Ω?

標幺值Zline* = Zline × Sj / Uj2 = 0.212×100 / (10.52)≈0.212×100/110.25≈0.192?

步驟4：疊加短路電流（最大 / 最小工況）?

1、最大短路電流（并網+ 儲能 + 柴油發電機）：?

大電網、儲能、柴油發電機的短路電流在故障點疊加（因光伏短路貢獻小，可忽略），需考慮網絡阻抗分壓：?

• 總電抗標幺值Xtotal* = X''k1* // Zline* + X''d* // Zline*（簡化計算，實際需用節點阻抗矩陣）?
• 實際工程中，通過ETAP 或 PSCAD 軟件精確計算，本實例最終最大短路電流 I''k-max≈12.5kA（10kV 側）。?

2、最小短路電流（離網+ 僅光伏）：?

• 僅光伏提供短路電流，疊加線路阻抗：?
• ''k-min = I''PV / (1 + Zline / ZPV)≈173.2A / 1.1≈157A（ZPV為光伏逆變器輸出阻抗，通常很?。?/li>

二、典型場景實例：短路電流計算全流程

不同類型直供微電網的電源組成、負荷特性差異大，短路電流計算需“場景化適配”。以下通過園區、工業、偏遠地區三類實例，完整呈現計算過程。

（一）實例1：園區型直供微電網（10kV，含光伏 + 儲能）

1. 系統參數

• 并網點：10kV 公共電網，短路容量 S''_k=150MVA；
• 分布式電源：2MW 光伏（逆變器短路比 K_sc=1.2，輸出電壓 10kV）、1MW/2MWh 儲能 PCS（短路電流 2 倍額定電流，額定電壓 10kV）；
• 線路：光伏至并網點電纜長度0.8km（10kV YJV22-3×240，X=0.08Ω/km），儲能至并網點電纜長度 0.5km（同型號電纜）；
• 計算節點：并網點微電網側（核心選型節點）。

2. 分步計算

（1）公共電網側短路電流貢獻

系統阻抗X_s = U_n^2 / S''_k = 10^2 / 150 ≈ 0.667Ω電網側三相短路電流 I''_k1 = S''_k / (√3 × U_n) = 150 / (√3×10) ≈ 8.66kA

（2）光伏側短路電流貢獻

光伏額定電流I_n_pv = S_n_pv / (√3 × U_n) = 2 / (√3×10) ≈ 0.115kA光伏短路電流 I''_k2 = K_sc × I_n_pv = 1.2×0.115 ≈ 0.138kA光伏線路電抗 X_line_pv = 0.08×0.8 = 0.064Ω（忽略電阻，短路計算中電抗占主導）考慮線路阻抗后的光伏短路電流 I''_k2' = I''_k2 × (X_s / (X_s + X_line_pv)) ≈ 0.138×(0.667/(0.667+0.064))≈0.127kA

（3）儲能側短路電流貢獻

儲能額定電流I_n_ess = S_n_ess / (√3 × U_n) = 1 / (√3×10) ≈ 0.0577kA儲能短路電流 I''_k3 = 2×I_n_ess = 0.1154kA儲能線路電抗 X_line_ess = 0.08×0.5 = 0.04Ω考慮線路阻抗后的儲能短路電流 I''_k3' = I''_k3 × (X_s / (X_s + X_line_ess)) ≈ 0.1154×(0.667/(0.667+0.04))≈0.109kA

（4）并網點微電網側總短路電流

I''_k_total = I''_k1 + I''_k2' + I''_k3' ≈ 8.66 + 0.127 + 0.109 ≈ 8.896kA（取整為 8.9kA）

3. 設備選型依據

• 并網點斷路器：額定短路開斷電流需≥8.9kA，選 10kV、2000A、25kA（開斷電流）斷路器（預留擴容余量）；
• 光伏出口保護點繼電器：整定電流需≥0.127kA，選 0.2kA 量程繼電器，保護定值設為 0.15kA（躲過額定電流，快速切斷故障）。

（二）實例2：工業型直供微電網（35kV，含風電 + 儲能 + 柴油發電機）

1. 系統參數

• 并網點：35kV 公共電網，短路容量 S''_k=500MVA；
• 分布式電源：5MW 風電（箱變 1.25MW/35kV，短路電壓 U_k%=6）、3MW/6MWh 儲能 PCS（短路電流 2.5 倍額定電流）、2MW 柴油發電機（X''_d=0.2）；
• 計算節點：隔離點（微電網內部故障隔離邊界）。

2. 核心計算結果（簡化流程）

• 電網側短路電流：I''_k1=500/(√3×35)≈8.248kA；
• 風電側短路電流（經箱變）：X_T=6×35^2/(100×1.25)=58.8Ω，I''_k2=1.25/(√3×35×0.06)≈0.342kA（箱變 U_k%=6，X_T=U_k%×U_n2/(100×S_n)）；
• 儲能側短路電流：I''_k3=2.5×3/(√3×35)≈0.123kA；
• 柴油發電機側短路電流：I''_k4=2/(√3×35×0.2)≈0.165kA；
• 隔離點總短路電流：I''_k_total≈8.248+0.342+0.123+0.165≈8.878kA（取整為 8.9kA）。

3. 設備選型依據

• 隔離點斷路器：35kV、1250A、31.5kA（開斷電流）斷路器（工業負荷沖擊大，選更高開斷容量）；
• 柴油發電機保護點：整定電流≥0.165kA，設為 0.2kA，同時配置 “堵轉保護”（工業電機啟動易過載）。

（三）實例3：偏遠地區離網型微電網（10kV，含光伏 + 儲能 + 柴油發電機）

1. 系統參數（無公共電網，僅離網模式）

• 分布式電源：1MW 光伏（K_sc=1.3）、0.5MW/1MWh 儲能 PCS（短路電流 2 倍）、0.8MW 柴油發電機（X''_d=0.25）；
• 計算節點：保護點（儲能PCS 出口）。

2. 核心計算結果

• 光伏短路電流：I''_k_pv=1.3×1/(√3×10)≈0.075kA；
• 儲能短路電流：I''_k_ess=2×0.5/(√3×10)≈0.0577kA；
• 柴油發電機短路電流：I''_k_dg=0.8/(√3×10×0.25)≈0.1847kA；
• 保護點總短路電流：I''_k_total≈0.075+0.0577+0.1847≈0.317kA。

3. 設備選型依據

• 儲能PCS 出口斷路器：10kV、630A、12.5kA（開斷電流）（離網系統電流小，但需選高可靠性設備）；
• 保護點繼電器：整定電流0.35kA，配置 “失壓保護”（離網時電壓波動大，避免設備欠壓損壞）。

三、基于短路電流計算的設備選型?

設備選型的核心邏輯是“按最大短路電流定耐受能力，按最小短路電流定保護整定”，避免 “選小了燒毀，選大了浪費”。以下基于上述 10kV 微電網實例，拆解斷路器、電纜、隔離開關的選型過程。?

（一）核心設備1：10kV 高壓斷路器（微電網進線 / 出線開關）?

斷路器需同時滿足“額定電流”“額定短路開斷電流”“額定短時耐受電流（It2t）” 三項核心指標。?

• 額定電流In：按微電網最大工作電流選取，本實例最大工作電流 Imax = (2MW+1MW+1.2MW) / (√3×10kV×0.85)≈4.2MW/(14.72kV)≈285A，選 In=630A（預留裕量，避免長期滿負荷運行）。?
• 額定短路開斷電流Isc：需≥最大短路電流 I''k-max（12.5kA），查國標 GB 10963.1，選 Isc=16kA（裕量系數 1.28，符合工程要求的 1.2~1.5 倍裕量）。?
• 額定短時耐受電流（It2t）：需≥短路電流平方 × 短路持續時間（保護動作時間 + 斷路器分閘時間）。?

假設保護動作時間0.2s，斷路器分閘時間 0.05s，總持續時間 t=0.25s；?

• 計算值：I''k-max2×t = (12.5kA)2×0.25s = 156.25kA2×0.25s=39.06kA2·s；?
• 選型值：選短時耐受電流16kA/1s（It2t=162×1=256kA2?s≥39.06，滿足要求）。?
• 選型結果：10kV 真空斷路器，型號 VS1-12/630-16，額定電壓 12kV，額定電流 630A，額定短路開斷電流 16kA，短時耐受電流 16kA/1s。?

（二）核心設備2：10kV 電纜（電源至負荷 / 故障點）?

電纜選型需做“載流量校驗” 和 “熱穩定校驗”，熱穩定校驗直接依賴短路電流計算結果。?

• 載流量校驗：電纜長期允許載流量需≥最大工作電流（285A），選 YJV22-3×240 電纜（在 25℃土壤中載流量約 450A，滿足要求）。?
• 熱穩定校驗：電纜的熱穩定電流Ith需滿足 Ith2×t ≥ I''k-max2×tk（tk為短路持續時間，0.25s）。?
• 查YJV22-3×240 電纜參數，熱穩定電流 Ith（1s）= 80kA；?
• 電纜熱穩定能力：Ith2×1s = 802×1=6400kA2·s；?
• 實際需求：39.06kA2?s（遠小于 6400），滿足熱穩定要求。?
• 選型結果：10kV 交聯聚乙烯絕緣電纜，型號 YJV22-8.7/15kV-3×240。?

（三）核心設備3：10kV 隔離開關（檢修隔離用）?

隔離開關不具備開斷短路電流的能力，但需承受短路電流的沖擊，核心校驗“額定短時耐受電流” 和 “額定峰值耐受電流”。?

• 額定短時耐受電流：需≥12.5kA/0.25s，選 16kA/1s（與斷路器匹配，簡化備件管理）。?
• 額定峰值耐受電流：需≥2.55× 額定短時耐受電流（交流系統峰值系數），16kA×2.55≈40.8kA，選 40kA。?
• 選型結果：10kV 隔離開關，型號 GN30-12/630，額定電流 630A，短時耐受電流 16kA/1s，峰值耐受電流 40kA。?

四、工程落地避坑：從“理論計算” 到 “實際運行” 的 3 個關鍵修正?

理論計算基于“理想工況”，但工程落地中存在諸多變量，若不修正，仍可能導致選型失效。?

（一）避坑1：分布式電源短路特性的 “手冊值≠實際值”?

1、問題：部分光伏逆變器、儲能PCS 的短路電流倍數（K 值）手冊標注為 1.5，但實際運行中因控制策略（如低電壓穿越時的限流），短路電流僅能達到 1.2 倍，導致最小短路電流計算偏大，保護裝置整定后可能誤動。?

2、修正方法：?

• 向設備廠商索要“短路電流實測報告”（而非僅依賴手冊）；?
• 最小短路電流計算時，取廠商提供的“最小短路倍數”（如 1.2 倍），而非最大值；?
• 竣工后通過“短路電流模擬測試”（如注入模擬短路電流），驗證實際短路電流與計算值的偏差（應≤10%）。?

（二）避坑2：電纜阻抗的 “環境溫度修正”?

1、問題 ：理論計算中電纜阻抗取25℃基準值，但實際微電網若位于高溫地區（如夏季電纜溝溫度達 40℃），電纜電阻會增大（銅導體電阻溫度系數 α=0.00393/℃），導致短路電流計算偏小，設備耐受能力不足。?

2、修正公式 ：Rt = R25×[1 + α(t - 25)]?

3、實例 ：t=40℃時，R40 = 0.07Ω/km×[1+0.00393×15]≈0.07×1.059≈0.074Ω/km，線路總阻抗增大 6.3%，短路電流減小約 3%（需在計算時計入）。?

（三）避坑3：保護裝置與設備的 “動作時序配合”?

1、問題 ：若斷路器分閘時間（0.05s）與保護裝置動作時間（0.2s）不匹配（如保護動作延遲 0.3s），導致短路持續時間延長至 0.35s，It2t 值增至 (12.5)2×0.35≈54.69kA2?s，若選型時按 0.25s 計算，可能超出設備耐受能力。?

2、修正方法：?

• 繪制“保護動作時序圖”，明確 “故障檢測→保護判斷→斷路器分閘” 的總時間；?
• 設備選型時，t 取 ttotal×1.2（預留裕量）；?
• 上下級保護需配合（如進線開關動作時間0.25s，出線開關 0.15s），避免越級跳閘導致短路持續時間延長。

短路電流計算與設備選型的“閉環邏輯”?

直供微電網的短路電流計算與設備選型，不是“一次性的理論計算”，而是 “理論建模→實例驗證→工程修正→運行反饋” 的閉環過程。核心在于：?

• 不忽視直供微電網的“電源特殊性”，避免套用大電網計算方法；?
• 設備選型需“數據驅動”，每一項參數（如短路開斷電流、熱穩定電流）都需對應計算結果，而非憑經驗選型；?
• 工程落地中需“動態修正”，通過實測、環境適配、時序配合，彌合理論與實際的差距。
