AMC8V108和AMC8V208 （AMC8Vx08）是高度集成的電流輸出控制器，針對光網絡應用進行了優化。

AMC8Vx08 包括六個專用的 16 位電流輸出數模轉換器（IDAC）和兩個 16 位 IDAC，可配置為控制高輸出電流生成電路（IDAC+）。AMC8Vx08還包括一個MUXOUT引腳，用于監控電流輸出引腳上的電壓和電流。集成的高精度內部基準電壓源在大多數應用中無需外部基準電壓源。
*附件：amc8v208.pdf

IDAC輸出支持250mA、150mA和75mA的滿量程輸出范圍，以及僅IDAC1支持的–60mA（灌電流）輸出范圍。內部電流輸出模式下的IDAC+輸出還支持250mA、150mA和75mA的滿量程輸出范圍。此外，IDAC+輸出可配置為與外部FET和檢測電阻器一起工作，以簡化超高電流輸出的設計。

IDAC和IDAC+輸出采用獨立電源供電，最小裕量為275mV，可優化功耗。

特性

6個16位電流輸出DAC （IDAC）
- 可編程滿量程輸出范圍：250mA、150mA、75mA
- IDAC1 電流吸收器選項：–60mA
兩個16位電流輸出DAC，針對大電流生成（IDAC+）進行了優化
- IDAC 內部模式，具有可編程滿量程范圍：250mA、150mA、75mA
- IDAC+ 模式，帶有外部 FET 選項，可產生大電流。
MUXOUT引腳，使用外部ADC監控內部電壓和電流
內部 2.5V 基準電壓源
- AMC8V208：25ppm/°C
- AMC8V108：100ppm/°C
150°C 時熱關斷
可選SPI和I2C 接口：1.1V至1.95V工作電壓
工作結溫：–40°C 至 +125°C

參數

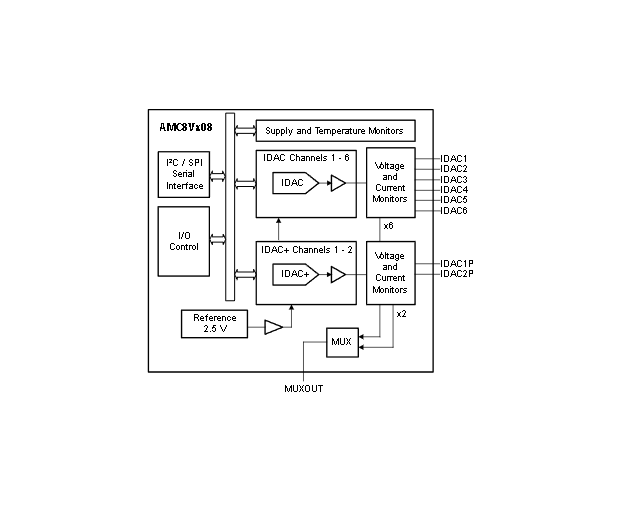

方框圖

?一、產品概述?

?型號系列?：AMC8V108、AMC8V208（統稱AMC8Vx08）
?產品類型?：8通道電流輸出模擬控制器，集成16位數模轉換器
?發布時間?：2024年9月（SLASFL8版本）

?二、核心特性?

?DAC配置?
- ? 6個16位電流輸出DAC（IDAC） ?
  - 可編程滿量程輸出范圍：250mA、150mA、75mA
  - IDAC1獨有電流吸收選項：-60mA
- ? 2個16位高電流輸出DAC（IDAC+） ?
  - 內部模式：250mA、150mA、75mA
  - 外部FET模式：支持更高電流生成
?監控功能?
- MUXOUT引腳：通過外部ADC監控內部電壓和電流
- 集成2.5V內部基準
  - AMC8V208：25ppm/°C
  - AMC8V108：100ppm/°C
?接口與工作條件?
- 可選SPI和I2C接口
- 工作電壓：1.1V至1.95V
- 工作結溫：-40°C至+125°C
- 熱關斷保護：150°C

?三、系統架構?

textCopy Code

串行接口(I2C/SPI) → I/O控制 → 2.5V基準 → 電源和溫度監控
                    ↓
      6個IDAC通道 + 2個IDAC+通道
                    ↓
       電壓和電流監控器(6+2) → MUX → MUXOUT

?四、技術優勢?

?電源優化?：IDAC和IDAC+輸出采用獨立電源供電，最小凈空電壓275mV
?高集成度?：內置精密基準，多數應用無需外部基準
?靈活性?：支持多種輸出范圍和操作模式

?五、封裝信息?

?封裝類型?：DSBGA（YBF），60引腳
?封裝尺寸?：3.272mm × 3.272mm
?包裝規格?：卷帶包裝，每卷6000片

?六、應用領域?

?主要應用?：光模塊
?其他適用?：光網絡應用

?七、版本與支持?

?初始版本?：2024年9月發布
?文檔支持?：提供TI E2E支持論壇
?更新通知?：可通過TI網站注冊獲取文檔更新

?八、可靠性保障?

符合ESD靜電防護要求
提供完整的產品追溯信息
包含機械、包裝和可訂購信息

該器件專為光網絡應用優化，通過高度集成的電流輸出控制器架構，提供了精確的電流控制和靈活的配置選項，特別適合需要多通道高精度電流輸出的應用場景
