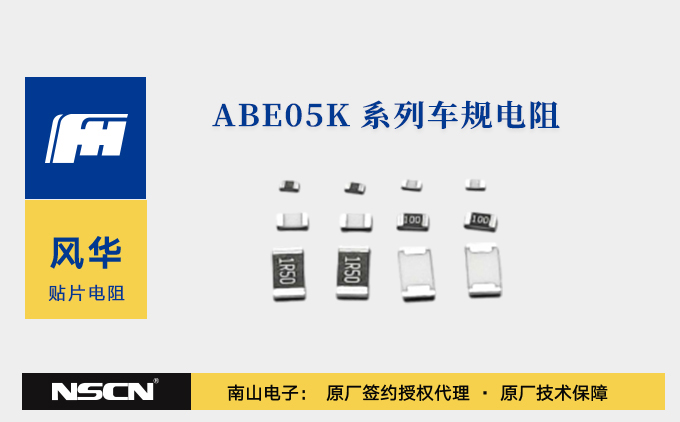

隨著汽車智能化、網聯化的快速發展,車載電子系統對元器件的可靠性、穩定性提出了嚴苛要求。作為汽車電子核心元器件之一,車規級電阻需在寬溫、振動、硫化等復雜環境下保持穩定性能。風華高科推出的ABE05K系列車規厚膜電阻器,基于風華車規電阻的成熟技術,聚焦汽車電子場景需求,以優異的電性能、嚴苛的可靠性認證及豐富的參數配置,成為車載信息系統、導航設備、影音娛樂等領域的理想選擇。

核心性能:
1.車規級認證與環境適應性
ABE05K系列嚴格遵循 AEC-Q200標準,通過多項極端環境測試:
- 寬溫工作:工作溫度范圍覆蓋 - 55℃~155℃,滿足汽車引擎艙、駕駛艙等不同區域的溫度波動需求;
- 抗硫化能力:具備一定抗硫化性能,在含硫環境中可保持阻值穩定;
- 環境耐受性:通過高溫存儲、溫度循環、高溫高濕等測試,無機械損傷且阻值變化微小。
2.關鍵電性能參數
- 額定功率:全系采用1/8W額定功率,在 70℃環境下可穩定工作,超過 70℃時按負荷下降曲線線性降額;
- 溫度系數(TCR):全系±100ppm/℃低溫漂特性,確保在寬溫范圍內阻值漂移極小,保障電路精度;
- 精度等級:覆蓋 ±0.5%(D級)、±1%(F級)、±5%(J級),滿足不同電路對阻值精度的需求;
- 電壓:極限電壓 150V,最大過負荷電壓 300V,適配車載電路的電壓波動場景。
3.物理特性與結構設計
- 封裝尺寸:采用 0805標準封裝,具體尺寸為 L=2.00±0.10mm、W=1.25±0.15mm、t=0.55±0.10mm,體積小巧,適合高密度 PCB布局;
- 結構優勢:由陶瓷基板、多層電極及雙重保護涂層構成,機械強度高,高頻特性優異,可適應汽車電子的振動、沖擊環境。
型號參數:
- 阻值范圍:覆蓋 10Ω~4.7MΩ,滿足汽車電路分壓、限流、阻抗匹配等多樣化需求。
- 典型型號舉例:
風華高科ABE05K系列憑借卓越的性能、可靠的品質、廣泛的應用范圍和良好的性價比,在新能源汽車電控系統、智能座艙等前沿領域展現核心價值。其0805封裝在功率密度與布線靈活性間取得平衡,配合風華高科全球化的技術服務網絡,能夠?yàn)楣?yīng)商提供從選型到量產的完整解決方案。
-
