該TSMU818A030是一個高性能、高度集成的參數測量單元（PMU），由八個獨立通道組成。每個通道包括一個電壓輸出DAC，用于設置力電壓放大器的可編程輸入電平和兩個鉗位輸入DAC。提供五個基于電阻的可編程力和測量電流范圍，范圍從 ±5μA 到 ±100mA。其中四個系列使用片內檢測電阻。

八個通道的測量可以在有線或配置中進行多路復用，無需外部多路復用器。還提供相應通道的單獨測量輸出。PMU 功能使用簡單的 SPI 兼容串行接口進行控制。80MHz的接口時鐘允許通過雙態雙緩沖架構進行快速模式更新和狀態更改。配置寄存器允許用戶輕松更改力或測量條件、DAC 電平和選定的電流范圍。
*附件：tsmu818a030.pdf

特性

• 8 通道 4 象限 PMU
  • FV、FI、FZ（高阻）、MV和MI功能
• 可編程電流范圍
  • 內部 ±5μA、±40μA、±200μA、±2mA 范圍
  • 高達 ±100mA（使用外部 RSENSE 時）
• 30V FV 跨度，具有不對稱范圍選擇
• 穩定運行，CLOAD 高達 10μF
• 通道獨立DAC
  • 具有多個電壓范圍的 18 位強制 DAC
  • 16位失調和電壓箝位DAC
  • 15位電流鉗位DAC
• 偏移誤差和增益誤差校準，具有真正的 18 位端點性能
• 雙配置狀態數字架構
• 快速電流鉗位

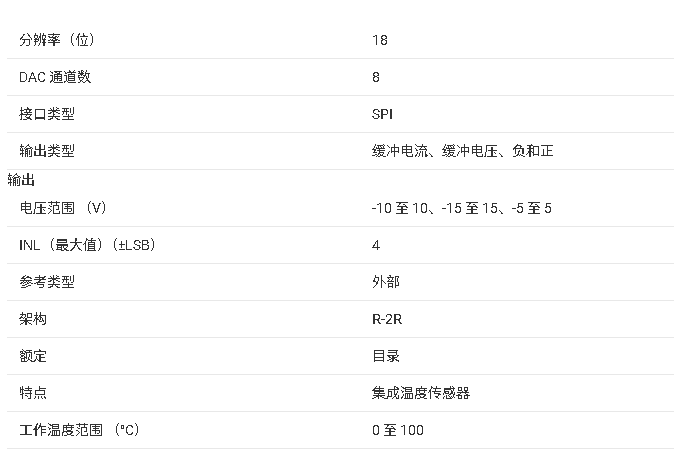

參數

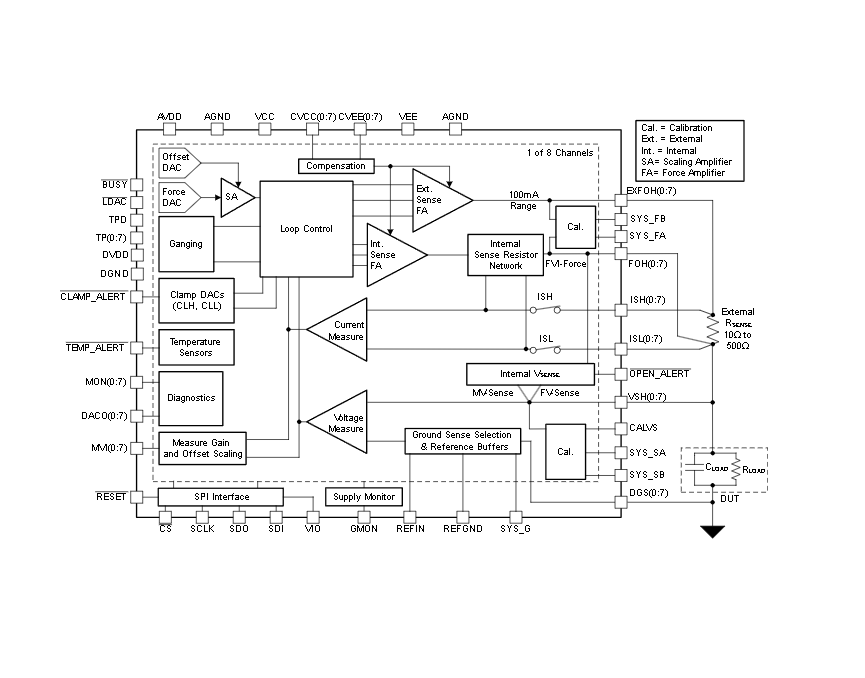

方框圖

?一、產品概述?
TSMU818A030是德州儀器（TI）推出的高性能8通道參數測量單元，集成18位力電壓DAC和16位輔助DAC，支持30V電壓范圍和最高100mA電流輸出，專為半導體測試、存儲器測試等精密測量場景設計。

?二、核心特性?

1. ?多通道架構?
   • 8個獨立4象限PMU通道，支持FV（力電壓）、FI（力電流）、FZ（高阻態）、MV（測電壓）、MI（測電流）功能
   • 通道間支持"線或"復用測量，無需外接多路復用器
2. ?精密電流輸出?
   • 5級可編程電流范圍：±5μA、±40μA、±200μA、±2mA（內置檢測電阻）
   • 外接RSENSE時可擴展至±100mA范圍
3. ?高穩定性設計?
   • 支持最高10μF容性負載
   • 集成偏移誤差與增益誤差校準功能
   • 快速電流鉗位保護機制

?三、系統架構?

1. ?數字接口?
   • SPI兼容串行接口，支持80MHz時鐘頻率
   • 雙配置狀態架構實現快速模式切換
2. ?模擬電路?
   • 每通道包含獨立18位力DAC、16位偏移/電壓鉗位DAC、15位電流鉗位DAC
   • 內置檢測網絡與外部檢測電阻兼容設計

?四、封裝與訂購信息?

• ?ACQ封裝?：144引腳FCBGA，16mm×16mm
• ?AMO封裝?：196引腳FCBGA，20mm×20mm
• 工作溫度范圍：0°C至100°C
• 符合RoHS標準，MSL3級防潮等級
