STG5592四通道SPDT開關技術解析與應用指南

STMicroelectronics STG5592四通道SPDT開關是一款高速CMOS低壓四通道模擬單刀雙擲（SPDT）開關或2:1多路復用/解復用開關，采用硅柵CMOS技術設計。該器件的設計工作電壓范圍為1.65V至5.5V，非常適合用于便攜式應用。該電路提供nSEL輸入，用于控制開關。當nSEL輸入為高電平時，開關S1導通（連接至公共端口Dn）；當SEL為低電平時，S1關斷（兩個端口之間處于高阻抗狀態）。當nSEL輸入為低電平時，開關S2導通（連接至公共端口D）；當nSEL為高電平時，S2關斷（兩個端口之間處于高阻抗狀態）。

數據手冊：*附件：STMicroelectronics STG5592四通道SPDT開關數據手冊.pdf

STMicroelectronics STG5592四通道SPDT開關還具有快開關速度、先斷后合延遲時間和超低功耗等特性。所有輸入和輸出均配有防靜電保護電路，具備ESD抑制能力。

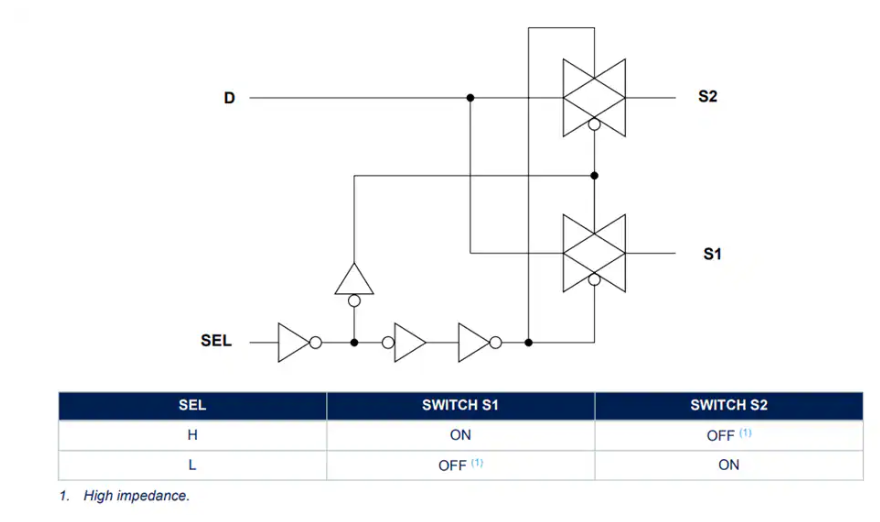

輸入電路

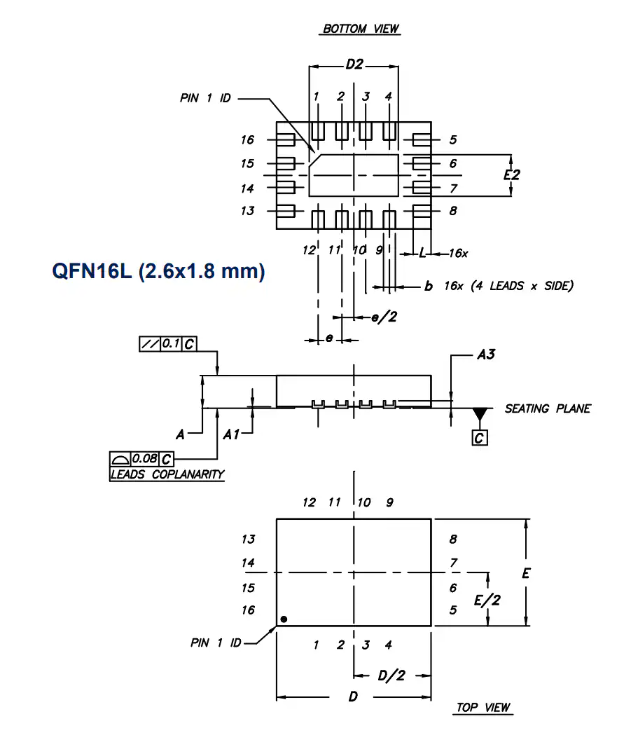

包裝外形

STG5592四通道SPDT開關技術解析與應用指南?

一、核心特性概述

STG5592是意法半導體推出的一款低壓高帶寬四通道SPDT（單刀雙擲）開關，采用先進的CMOS工藝設計。其核心特性包括：

?寬電壓工作范圍?：1.65 V至5.5 V單電源供電，適配便攜式設備需求
?低導通電阻?：典型值2.75 Ω（VCC=5 V時），有效降低信號損耗
?高帶寬性能?：-3 dB帶寬達500 MHz，支持高速信號傳輸
?超低功耗?：靜態電流僅0.1 μA（25°C）
?USB 2.0兼容?：支持480 Mbps高速信號切換

二、關鍵技術參數解析

?電氣特性?（基于數據手冊第5-8頁）
- ?導通電阻?：
  - VCC=5 V時：峰值2.75 Ω，最大值5.5 Ω
  - VCC=1.8 V時：典型值4.5 Ω，最大值9 Ω
- ?開關時序?：
  - 開啟時間：5-20 ns（VCC=1.65-5.5 V）
  - 關斷時間：6-22 ns
- ?隔離特性?：
  - 關斷隔離度：-74 dB（1 MHz）
  - 串擾：-54 dB（1 MHz）
?控制邏輯?（基于邏輯圖與真值表）
- SEL引腳高電平時：S1開關導通，S2開關斷開
- SEL引腳低電平時：S1開關斷開，S2開關導通
- 具備先斷后合（Break-before-make）保護機制

三、典型應用場景

?便攜設備信號路由?
- 利用1.8 V邏輯兼容特性，可直接連接現代處理器GPIO
- 超低靜態電流（0.1 μA）顯著延長電池續航
?高速數據切換?
- USB 2.0信號路徑選擇
- 視頻信號矩陣切換（帶寬500 MHz支持1080p信號）
?測試測量系統?
- 自動化測試設備中的信號通道選擇
- 結合-40°C至+125°C寬溫域特性，適應工業環境

四、設計注意事項

?布局建議?
- QFN16L封裝（2.6×1.8 mm）需注意散熱設計
- 裸露焊盤應焊接至浮動平面，禁止連接電源或地
?ESD防護?
- 所有I/O端口均集成ESD保護電路
- HBM模式耐壓2000 V，CDM模式耐壓1000 V
?信號完整性?
- 控制輸入上升/下降時間需滿足：
  - VCC=1.65-2.7 V時：≤20 ns/V
  - VCC=3.0-5.5 V時：≤10 ns/V
