引言

在新能源產業快速發展的今天，電池系統作為新能源汽車和儲能設備的核心“儲備倉”，其性能與使用壽命直接決定了產品的終極表現。而核心“大腦”電池管理系統（BMS）既要保證電池的安全性和穩定性，同時也要確保電池高效的性能和長久的續航。在這種“既要又要”的情況下，對BMS測試提出了嚴峻的考驗。那么BMS測試的主要目標是什么呢？確保安全和性能。

確保安全，這是測試的首要目標，也是一個產品的基本底線與紅線。通過專業的設備來模擬各種正常、邊界及故障工況，驗證BMS能否及時、準確地預測、診斷和處理過充、過放、過溫和短路等危險情況，防止電池由于熱失控，造成人身和財產的風險。

確保性能，在確保了基本的底線與紅線的前提下，需要確保長續航、長壽命，給客戶提供良好的用戶體驗。這樣，就需要保證BMS的“大腦”足夠聰明，包括SOC、SOH的估算精度，充放電策略的優化，均衡功能的有效性等。

您在進行BMS測試時，是否有以下的困惑：

• 測試場景覆蓋度不全

（1）各種極端工況：-45℃-85℃極溫工況、充放電循環工況等；

（2）各種故障工況：?jiǎn)误w電壓斷路（短路）、CAN通信中斷、溫度傳感器失效等。

• 測試效率低下

測試用例復用率低，新平臺項目需重復開發測試用例；

• 耗時耗力成本高

（1）人力、測試設備資源短缺，測試周期緊張；

（2）故障工況難以復現，復現導致不可逆，成本增加。

針對您的困惑，我們的優勢所在：

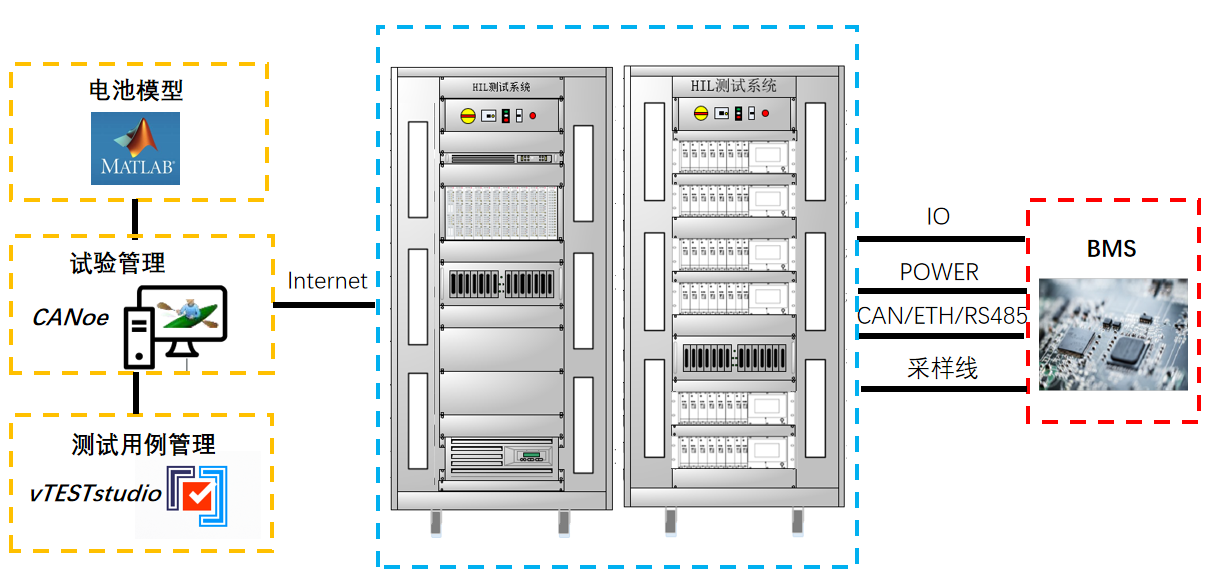

一、可靠的測試HIL平臺：

通過HIL設備，模擬真實的電池包、傳感器、負載等，與真實的BMS進行連接，在實驗室內搭建一個高度仿真的測試環境，進行功能邏輯驗證，驗證BMS各項功能是否實現，如電壓/電流/溫度采集、繼電器控制、絕緣檢測、故障診斷及存儲等，并且仿真各種故障和極限情況。

1、基于Vector的HIL硬件平臺

（1）VT系統&VN設備：提供豐富的數字輸入/輸出信號，模擬輸入/輸出信號、PWM輸入/輸出信號、通信接口（CAN/LIN/ETH）、各種傳感器信號等。

（2）實時處理器：強大的處理器性能，確保高實時性。

2、高精度單體電壓與單體溫度模擬器

（1）單體電壓模擬器能夠模擬單體的串聯；

（2）單體電壓支持主動均衡和被動均衡；

（3）單體電壓支持采樣線斷路故障、短路故障、單體極性反接等故障；

（4）單體溫度支持模擬斷路故障和短路等故障，還可設置過溫和低溫等極限工況。

3、靈活的高壓回路仿真方案

（1）能夠支持高壓到2000V，可模擬各種高壓回路，針對不同車型項目能夠快速適配。支持模擬預充功能。

（2）能夠?qū)崿F(xiàn)各種高壓故障注入（主正/主負繼電器粘連故障、主正/主負繼電器斷開故障等）。

4、豐富的故障注入模塊

（1）模擬各種傳感器、執行器、線束、電源通信等故障；

（2）支持?jǐn)嗦贰⒍搪?、短電、短地、不同通道間短接等故障模擬；

（3）支持測試管理軟件進行程控，實現自動化。

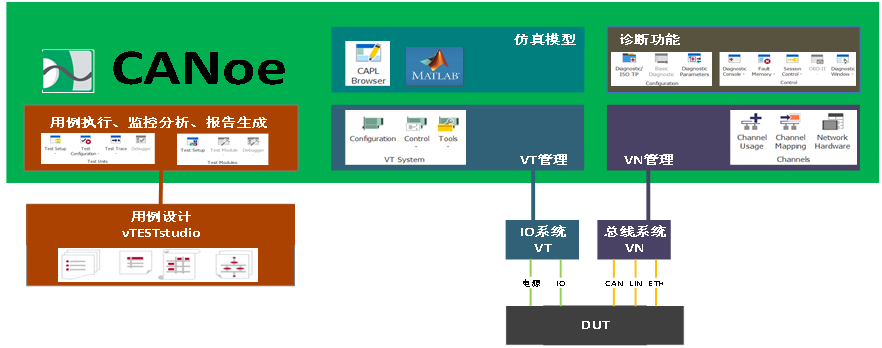

5、專業的測試軟件與工具鏈

（1）測試管理軟件-CANoe：

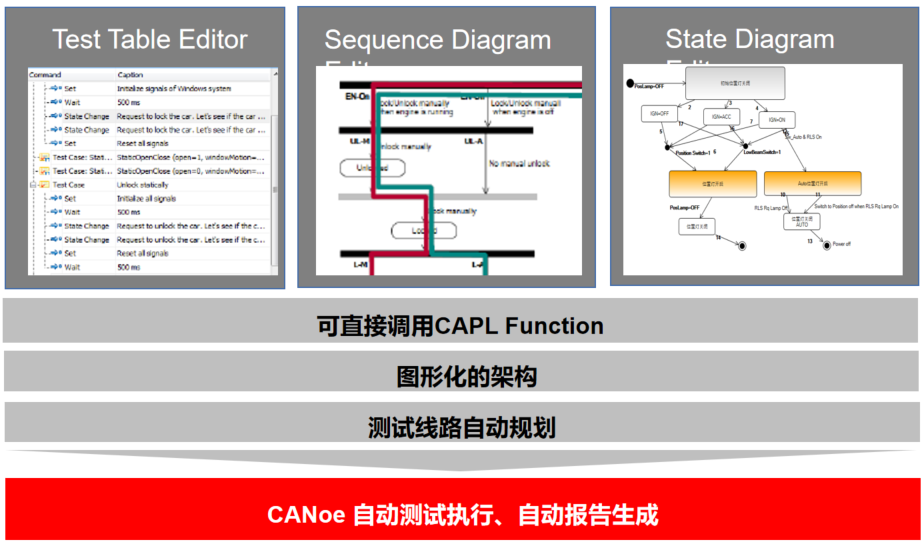

（2）測試用例管理軟件-vTESTstudio：

二、豐富的測試用例庫

根據客戶的功能需求規范，提取文本測試用例，然后根據審核后的文本測試用例轉化成自動化測試用例。同時我們擁有2000+條的BMS測試用例庫，可以作為補充，保證測試覆蓋度。

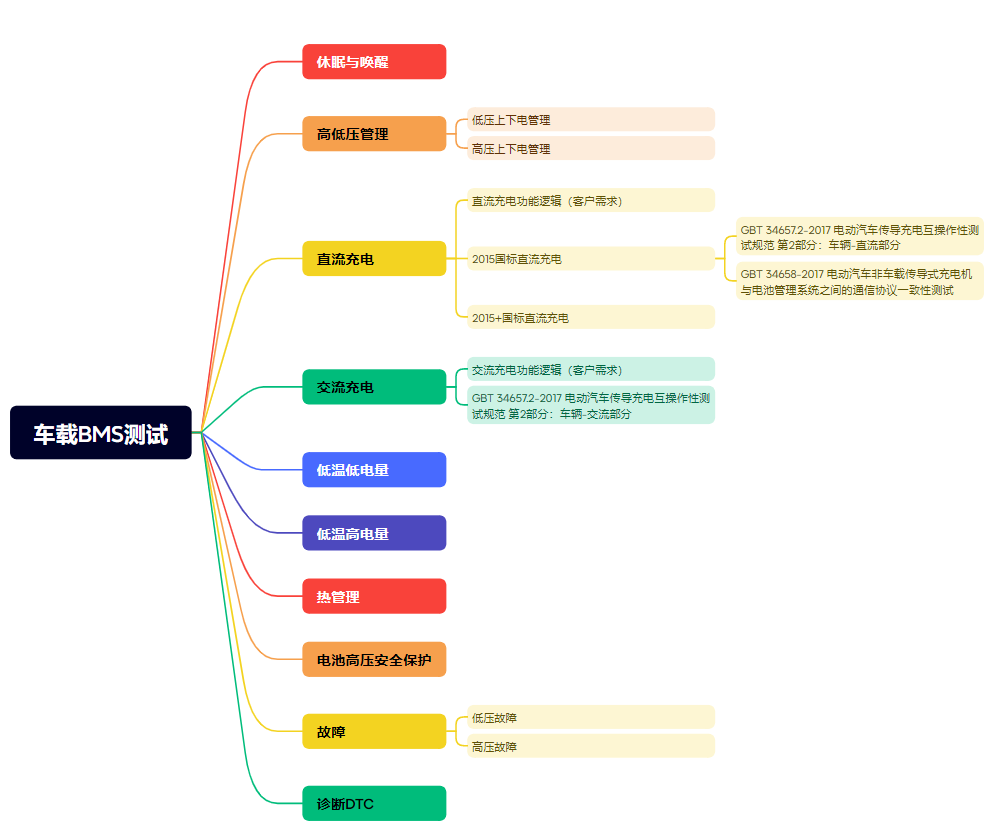

1. 車載BMS全功能測試覆蓋：休眠與喚醒、高低壓管理、直流充電、交流充電、低溫低電量、低溫高電量、熱管理、電池高壓安全保護。

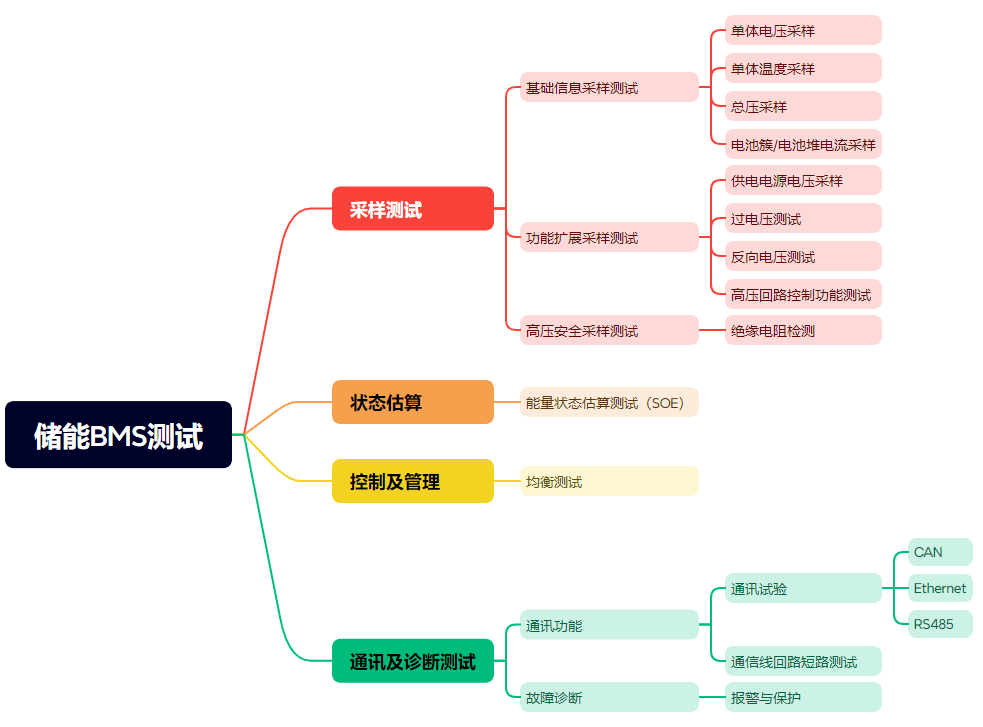

2. 儲能BMS測試：基于GB/T 34131-2023《電?儲能用電池管理系統》全功能測試覆蓋。

3.故障注入及診斷功能測試：各種高低壓故障模擬測試、診斷DTC功能驗證。

三、經驗豐富的測試團隊和測試管理

北匯信息作為國內外眾多OEM的第三方認證測試服務商，擁有完整的測試服務流程管理，從需求分析、測試執行、測試報告與問題列表整理、問題復測，每一個階段都有嚴格的流程把控。

針對BMS測試，北匯信息基于自有的BMS測試環境，可以為客戶提供相應的測試服務：

• 擁有完整的BMS測試環境（包含測試硬件及仿真測試環境）、單體電壓模擬通道和單體溫度模擬通道等，能夠滿足常規的BMS測試需求。
• 測試團隊成員在車載BMS HIL測試領域有5年以上測試經驗，熟知BMS主要功能，理解行業痛點和客戶需求。
• 為國內多個頭部?jī)?chǔ)能企業和中國電科院等儲能BMS檢測機構提供過儲能測試系統和測試服務。
• 完整交付客戶BMS HIL設備200+套，客戶涵蓋國內知名傳統和新勢力OEM及Tier1，具有豐富的應用經驗。

結語

在新能源汽車及相關產品快速迭代的背景下，高效與穩定的測試能夠幫助您在這波浪潮中脫穎而出。選擇北匯信息，不僅僅是一次簡單的測試項目合作，更重要的是讓我們成為一位值得信賴的合作伙伴，價值創造，共享成功！
