STMicroelectronics SH63N65DM6AG功率MOSFET是一款汽車級N通道MDmesh DM6半橋拓?fù)涔β蔒OSFET,提供650V阻斷電壓。該功率MOSFET符合AQG 324標準, 采用ACEPACK SMIT低電感封裝。SH63N65DM6AG功率MOSFET具有極低開關能量、低熱阻以及3.4kV rms /min隔離等級。該功率MOSFET具有dice-on直接接合銅 (DBC) 基板,有助于封裝提供 低熱阻以及隔離式頂部散熱焊盤。SH63N65DM6AG MOSFET采用具有高設計靈活性的封裝,可通過不同組合的內部電源開關實現多種配置,包括相臂、升壓和單開關。該功率MOSFET非常適合用于開關應用。
數據手冊:*附件:STMicroelectronics SH63N65DM6AG功率MOSFET數據手冊.pdf
特性
- 符合AQG 324標準
- 半橋電源模塊
- 650V阻斷電壓
- 快速恢復體二極管
- 開關能量極低
- 低電感封裝
- 直接結合銅(DBC)襯底上的小塊
- 低熱阻
- 隔離額定值為3.4kV
rms/最小值

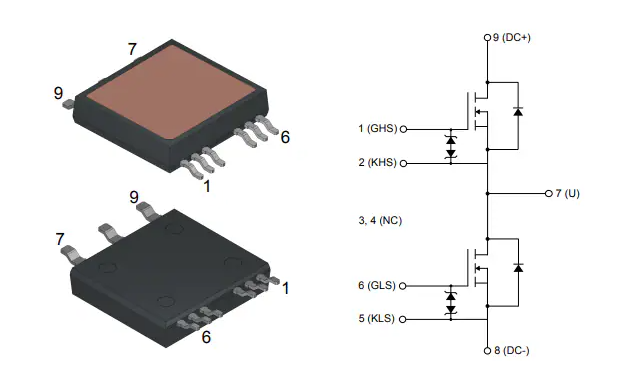

電路圖

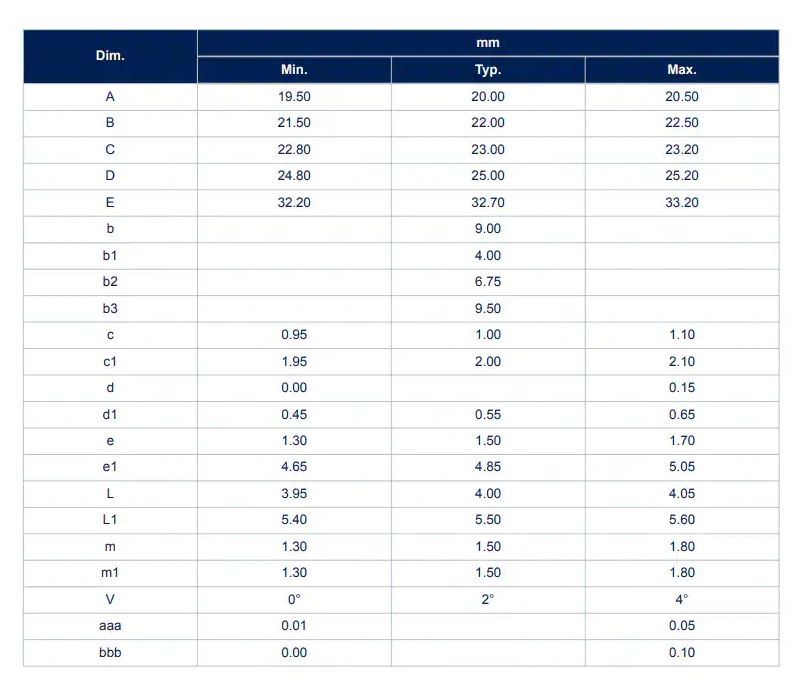

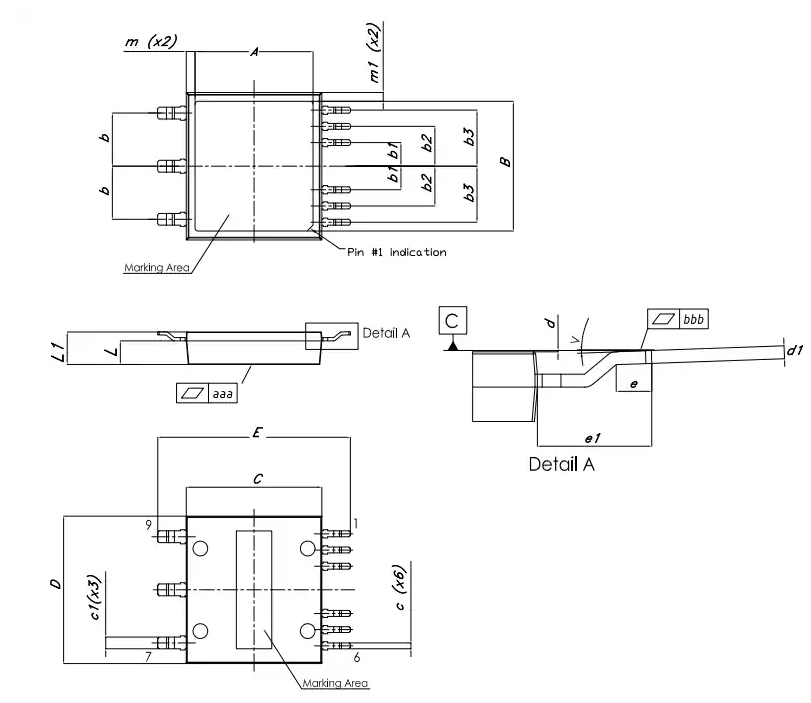

ACEPACK SMIT封裝概要


SH63N65DM6AG功率MOSFET技術解析:半橋拓?fù)涞母咝Ы鉀Q方案?
?1. 產品概述?
SH63N65DM6AG是意法半導體推出的汽車級N溝道功率MOSFET,采用先進的MDmesh DM6技術,集成兩個MOSFET構成半橋結構。其核心特性包括:
- ?650V阻斷電壓?,適配高壓應用環境
- ?典型導通電阻56mΩ?(最大值64mΩ),顯著降低導通損耗
- ?53A連續漏極電流?(25℃條件下)
- ?ACEPACK SMIT表貼封裝?,兼具緊湊性與高散熱性能
該器件通過AQG 324認證,滿足汽車電子對可靠性的嚴苛要求,特別適用于需要高效率功率轉換的開關應用場景。
?2. 核心技術特性?
?2.1 電氣性能優勢?
- ?低開關損耗?:快速恢復體二極管與優化的開關特性降低動態損耗
- ?低封裝電感?:提升高頻開關性能
- ?直焊銅基板?:優化導熱路徑,結殼熱阻僅0.29℃/W
- ?高隔離耐壓?:引腳與散熱板間承受3.4kVrms交流電壓(50/60Hz)
?2.2 半橋拓?fù)浼?/strong>?
器件內部集成兩個MOSFET形成半橋,支持:
- ?相位腿配置?:適用于電機驅動
- ?升壓拓?fù)?/strong>?:用于DC-DC轉換器
- ?單開關模式?:通過內部功率開關靈活組合實現
?3. 關鍵參數詳解?
?3.1 靜態參數?
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 擊穿電壓V(BR)DSS | VGS=0V, ID=1mA | 650 | - | - | V |
| 柵極閾值電壓VGS(th) | VDS=VGS, ID=250μA | 3.25 | 4 | 4.75 | V |
| 導通電阻RDS(on) | VGS=10V, ID=23A | - | 56 | 64 | mΩ |
?3.2 動態特性?
- ?輸入電容Ciss?:3344pF(典型值)
- ?總柵極電荷Qg?:80nC(典型值)
- ?開關時間?(阻性負載):
- 開啟延遲時間td(on):28ns
- 上升時間tr:8ns
- 關斷延遲時間td(off):68ns
- 下降時間tf:8ns
?3.3 體二極管特性?
- ?正向?qū)妷篤SD?:1.55V(ISD=46A)
- ?反向恢復時間trr?:162ns(TJ=25℃)/355ns(TJ=150℃)
- ?反向恢復電荷Qrr?:0.95μC(25℃)/4.8μC(150℃)
?4. 封裝與散熱設計?
?4.1 ACEPACK SMIT封裝優勢?
- ?尺寸緊湊?:20×22mm基板面積,厚度7mm
- ?表貼設計?:簡化PCB組裝工藝
- ?頂部散熱焊盤?:通過DBC襯底實現高效散熱
?4.2 熱管理特性?
- ?峰值功耗?:424W(TC=25℃)
- ?安全工作區?:支持1μs至10ms脈寬的單脈沖操作
- ?瞬態熱阻抗?:支持高頻脈沖工作模式
?5. 應用場景推薦?
?5.1 汽車電子系統?
- 電動助力轉向系統
- 發動機控制單元
- 48V混動系統DC-DC轉換器
?5.2 工業應用?
- 工業電機驅動器
- 大功率開關電源
- 光伏逆變器
?6. 設計注意事項?
- ?柵極驅動?:推薦使用4.7Ω柵極電阻,確保開關特性穩定
- ?PCB布局?:參考數據手冊推薦焊盤圖案,確保散熱和電氣性能
- ?熱設計?:結合RthJC=0.29℃/W進行散熱計算,保證結溫不超過150℃
- ?隔離設計?:注意3.4kVrms的隔離要求,確保系統安全
-
