一：圖文教程

測試材料

• EWM104-BT57U 一塊
• EWM104-BT57U(485) 一臺
• USB 轉 485 轉接器一個
• 2.4G 天線一根
• 12V1A 電源適配器一個
• 電腦一臺
• XCOM2.6 串口調試助手軟件

硬件連接

1. 將 EWM104-BT57U(485) 按照A 接 A, B 接 B的方式接上 USB 轉 485。
2. 將電源適配器的正負極分別接到 485 藍牙的正負極上。
3. 接入天線。
4. 將 USB 轉 485 和 USB 藍牙插入電腦。

軟件配置流程

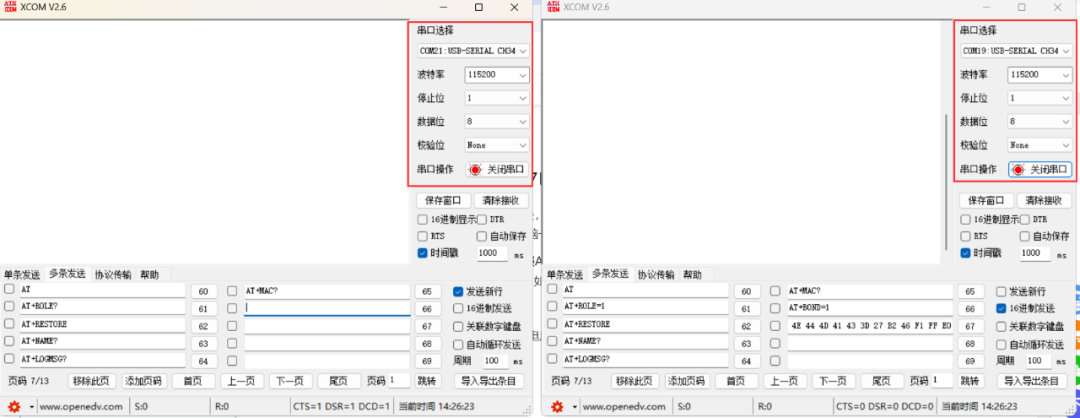

1. 打開串口調試助手

• 打開兩個串口調試助手窗口。
• 使用串口參數 115200 8N1 打開對應串口 (USB 藍牙自適應波特率)。

2. 查詢并設置主從模式

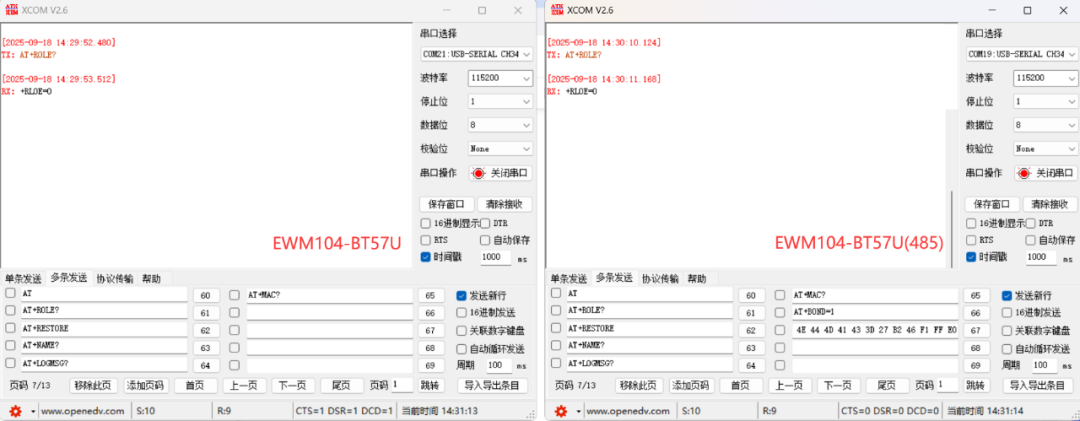

• 在兩個串口調試助手中發送 AT 指令A(yù)T+ROLE?，查詢?cè)O(shè)備當前的主從模式（均為從機）。

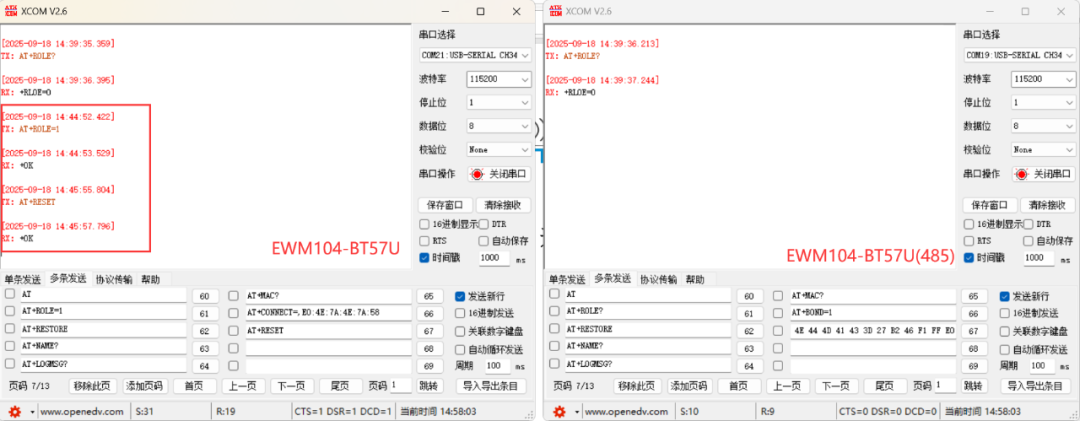

• 發送指令 AT+ROLE=1`將EWM104-BT57U設置為主機并重啟；EWM104-BT57U(485)作為從機。

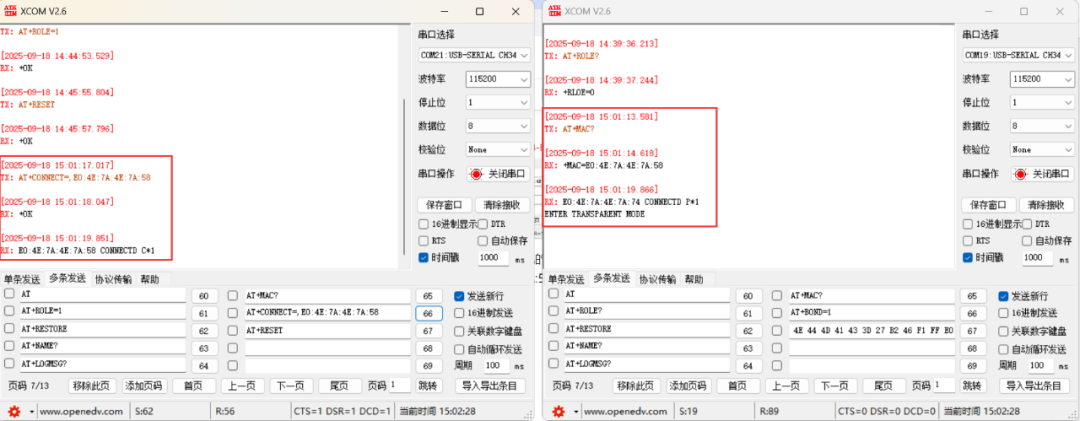

3. 查詢 MAC 地址并建立連接

• 在從機端發送指令 AT+MAC?查詢從機的 Mac 地址為E07A7A:58。
• 在主機端發送指令 連接從機。AT+CONNECT=,E07A7A:58
• 連接成功提示：
  • 主機提示：E07A7A:58 CONNECTDC*1
  • 從機提示：E07A7A:74 CONNECTD P*1
• 注意：EWM104-BT57U(485) 連接上藍牙后會自動進入透?jìng)?，EWM104-BT57U 則需要手動進入。

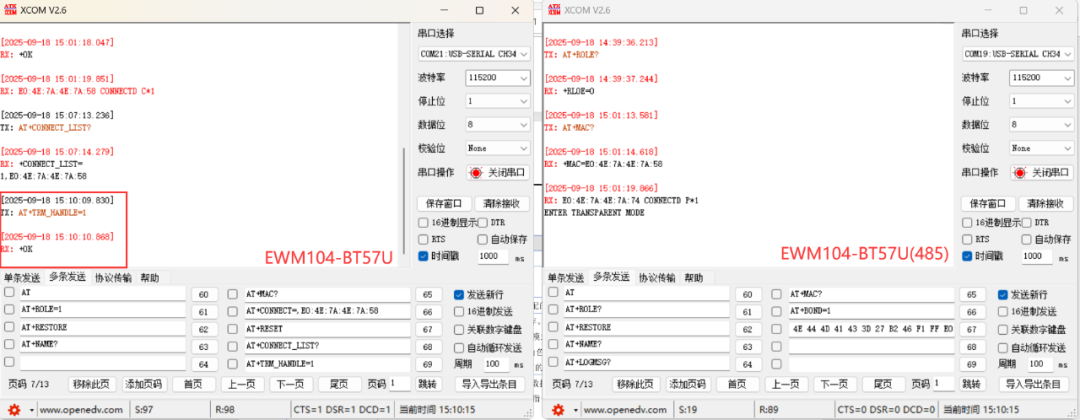

4. 主機手動進入透?jìng)髂Ｊ?/span>

• 主機發送指令 AT+CONNECT_LIST？查詢連接句柄（例如為 1）。
• 發送指令 AT+TRM_HANDLE=1 進入透?jìng)鳌?img src="https://file1.elecfans.com//web3/M00/37/9D/wKgZO2j63_qANQB9AAMNeNm-XfY272.png">

數據透?jìng)鳒y(cè)試

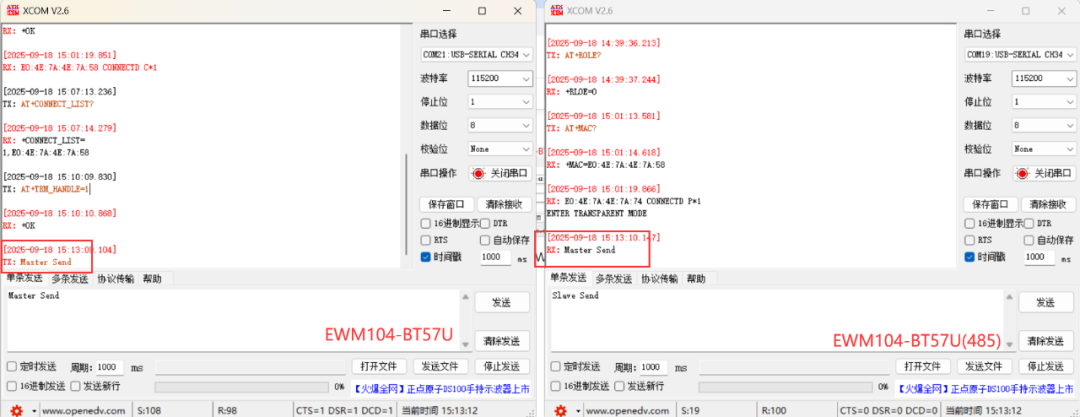

• EWM104-BT57U （主機）發送數據Master，EWM104-BT57U（485） （從機）應收到數據 Master。

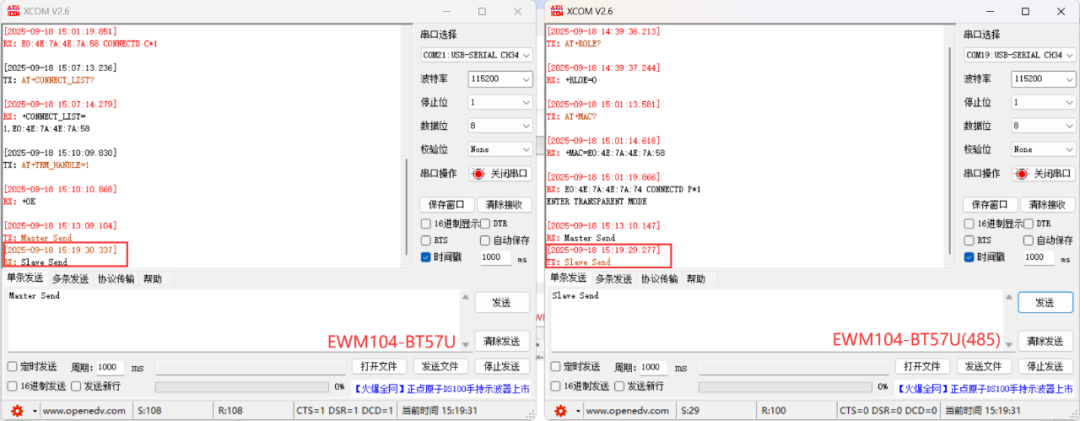

• EWM104-BT57U（485） （從機）發送數據 Slave，EWM104-BT57U（主機）應收到數據 Slave。
