一、為什么N線電流會過大？

在理想的三相平衡系統中，三相電流相位互差120°，理論上在中性線上會相互抵消，N線電流為零。但在實際應用中，N線電流過大主要由以下兩個原因造成：

三相負載嚴重不平衡：這是常見原因。當連接到A、B、C三相的單相負載（如照明、插座、辦公設備）功率差異巨大時，不平衡的電流無法完全抵消，剩余的電流就會匯流到中性線上。

三次及其奇數倍諧波（特別是3次諧波）：這是現代建筑中日益嚴重的問題。大量的非線性負載（如電腦、LED燈、變頻器、UPS、開關電源等）會產生豐富的高次諧波。其中，3次、9次、15次等諧波（稱為“零序諧波”）在三相系統中相位相同，它們不僅不會在中性線上抵消，反而會疊加。這使得即使在三相負載平衡的情況下，N線電流也可能達到相線電流的1.5倍甚至2倍以上。

二、N線電流過大的主要影響與危害

主要體現在以下幾個方面：

1. 過熱與火災風險

導線過熱：根據焦耳定律（P = I2R），導線發熱量與電流的平方成正比。N線電流過大，會導致N線本身嚴重發熱。

絕緣老化：長期過熱會加速N線絕緣層的老化、變脆甚至熔化，引發短路。

連接點故障：過大的電流會使N線上的接線端子、開關觸點等連接部位溫度異常升高，產生氧化、松動甚至熔焊，成為潛在的火災點火源。

匯流排過熱：配電柜中的N線匯流排也會因過大電流而整體升溫，影響整個系統的安全。

2. 電能質量下降與能源浪費

增加線路損耗：N線上的額外電流會產生額外的功率損耗（I2R損耗），這些損耗以熱量的形式白白浪費掉，導致電費增加，能源利用效率降低。

電壓畸變與不穩定：過大的N線電流會在輸電線路上產生更大的壓降，可能導致系統零點漂移，使得各相負載的電壓不穩定，影響敏感設備的正常運行。

3. 電氣設備損壞

變壓器過熱和損壞：諧波電流，尤其是3次諧波，會在變壓器繞組中形成環流，導致變壓器鐵芯和繞組額外發熱，效率降低，容量下降，長期運行會縮短變壓器壽命，甚至燒毀。這是N線電流過大對系統核心設備的典型危害。

對保護電器的影響：

斷路器誤動或拒動：傳統的斷路器只檢測相線的電流（正弦波基波），可能無法檢測到N線上因諧波而產生的大電流，因此不會跳閘（拒動），無法提供有效保護。在某些情況下，諧波也可能導致斷路器誤判而跳閘。

漏電保護器（RCD）誤動作：某些高頻諧波可能會干擾電子式漏電保護器的工作，導致其誤跳閘。

4. 系統故障風險增加

N線斷路后果很嚴重：在TN-S或TN-C-S系統中，如果因過熱、機械損傷等原因?qū)е翹線斷開，而系統又存在嚴重的不平衡，負載輕的那相電壓會急劇升高，負載重的那相電壓會急劇降低。電壓升高的相會瞬間燒毀該相上所接的所有單相設備（如電腦、電視、燈具等），造成巨大的財產損失。

三、ANSNP系列中線安防保護器

ANSNP系列中線安防保護器并聯在含諧波負載的低壓配電系統中，能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償。中線安防保護器的基本原理為：通過電流檢測環節采集系統中性線上各次諧波電流，經控制器快速計算并提取各次諧波電流的含量，生成諧波電流指令，通過功率執行器件輸出與諧波電流幅值相等方向相反的補償電流，補償電流注入中性線，實現消除中性線電流的目的。

產品功能

● 對末端回路電流進行檢測、分析，治理諧波及三相不平衡，可治理由3N次諧波和三相不平衡造成的N線電流過大問題，消除其造成的電氣火災安全隱患；

● 實現系統N線電流治理，同時具備諧波電流、無功功率、雜散電流、系統電流突變，諧波電流突變的遏制功能；

● 系統節能功能；降低系統線纜損耗,降低系統由于集膚效應引起的損耗問題，實現綜合節能。同時可以提高系統的元件使用壽命，降低維修成本；

● 無線數據傳輸功能及手機APP交互功能。

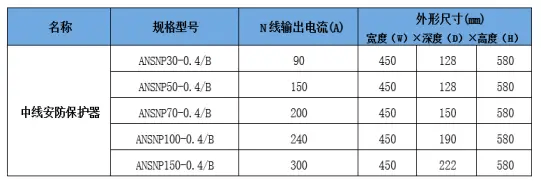

產品證書

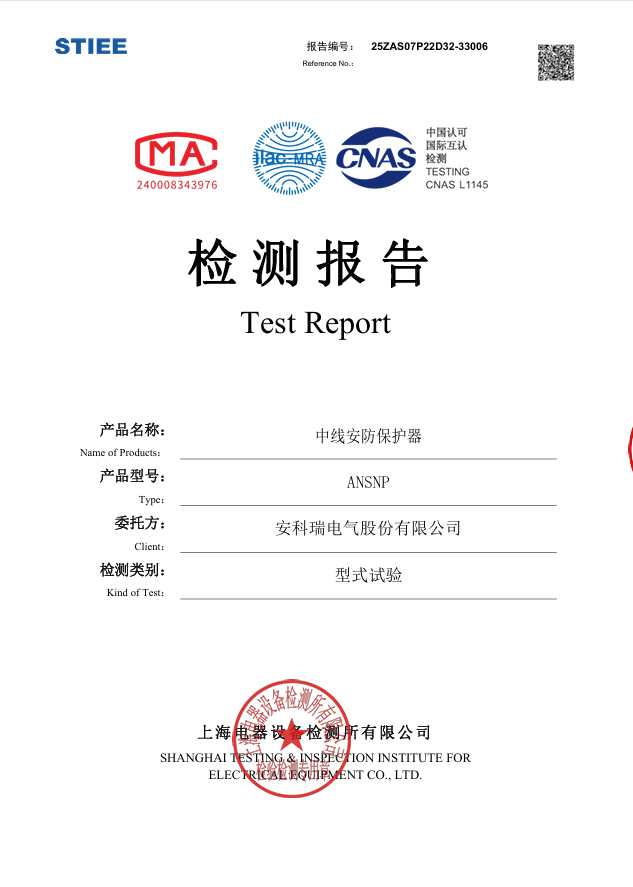

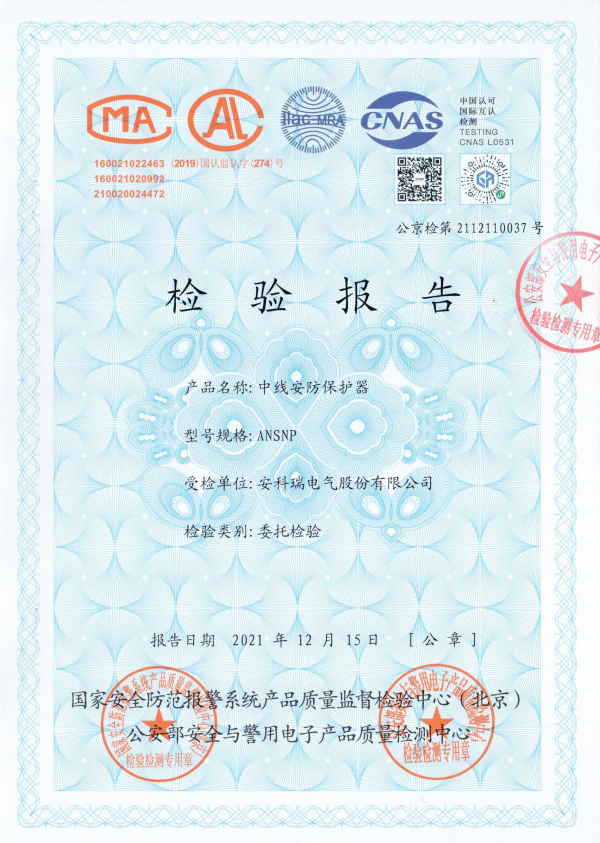

安防認證、上電科型式試驗

四、應用案例

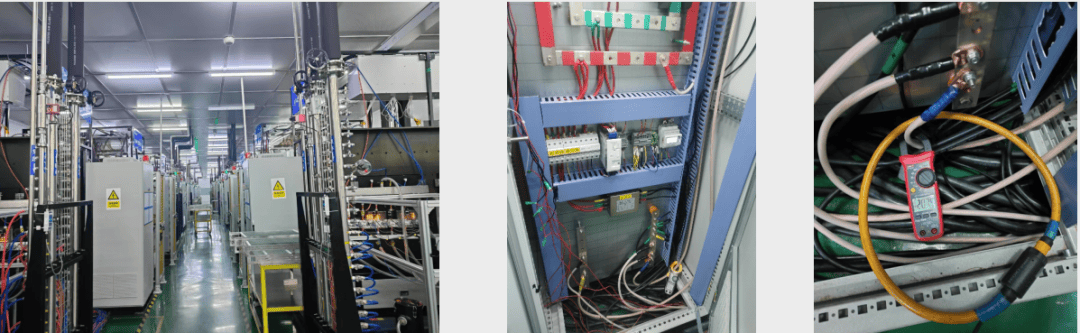

江蘇某制造企業由于存在大量的LED照明燈具和可控硅調功器控制的電加熱設備致使產生大量的3次諧波，N線電流可達500A左右，線纜和斷路器發熱異常，現場的生產設備受到嚴重影響，生產效率下降。現場18個末端治理點位，以某個末端配電箱為例進行N線治理測試。

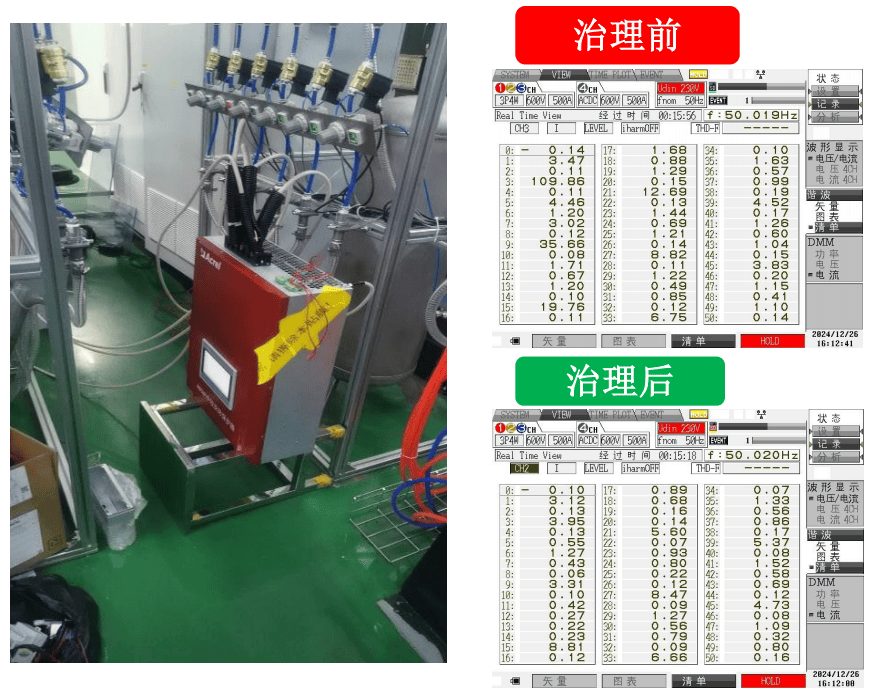

治理前后對比

現場情況：加熱管投入運行少，功率小，電流小，此時N線電流120A左右；加熱管投入運行多，35%功率運行，N線電流較大，可達480A左右。

設備配置：1臺ANSNP100壁掛模塊。

治理效果：

● N線電流減小。3次和9諧波電流由治理之前的109.86A和35.66A降低到3.95和3.3A，ANSNP對于N線電流中3次諧波的治理能力補償率在97%及以上，符合前期預期的治理要求；

● 線纜和斷路器的溫度降低。
