應用

聲吶通過水聲發射和接收分析，探測水下環境和物體，是科學研究考察、環境監測、海洋資源勘探保護和國防領域的重要工具。雖然聲吶技術由來已久，隨著人們對水聲科學的理解加深，信號處理的算法能力提升以及我國對海洋資源的重視程度的提高，聲吶技術的研究也越來越受到重視。用戶需要在有限的科研經費下，搭建小規模多發多收聲吶研究系統，支撐其前沿技術的科研。

挑戰

用戶設計的設備規模不大，但是精度、體積、性價比要求高。具體挑戰點如下：

同步4發4收，16比特分辨率，直流耦合，不低于200 kHz頻率范圍

收發精度優于萬分之五

高速計算機總線，大吞吐量穩定可靠工作

具備開箱即用的基礎軟件和良好的面向?qū)ο笪谋菊Z(yǔ)言開發支持

體積小，經濟劃算

解決方案

簡儀PCIe-5325同步收發模塊完美匹配了用戶的硬件要求。其主要模擬收發指標如下：

AI 特點：

高精度280 ppm

16 位分辨率

8 路同步采集，每通道采樣率高達5 MS/s

4 檔可選的量程范圍: ±10 V/±5 V/±2 V/±1 V

模擬/數字/軟件觸發

支持多卡同步

AI FIFO緩存 100MS/s

AO特點：

高精度150 ppm

16 位分辨率

8 路同步輸出，每通道輸出速率可達1 MS/s

輸出范圍: ±10 V

支持單次輸出、流輸出、定時輸出和觸發輸出模式

數字/軟件觸發

AO FIFO緩存 100MS/s

此外還提供了8路硬件定時數字IO和2路32位通用定時器/計數器。為用戶構建高度集成的低成本聲吶原型研究系統提供了全面高性能的硬件基礎。

簡儀SignalPanel 是由簡儀科技開發的設備控制和數據可視化軟件，可連接簡儀科技的數據采集系列硬件設備，支持同時使用多個設備的多個功能，對采集的數據進行分析測量和展示，并支持靈活的界面布局。

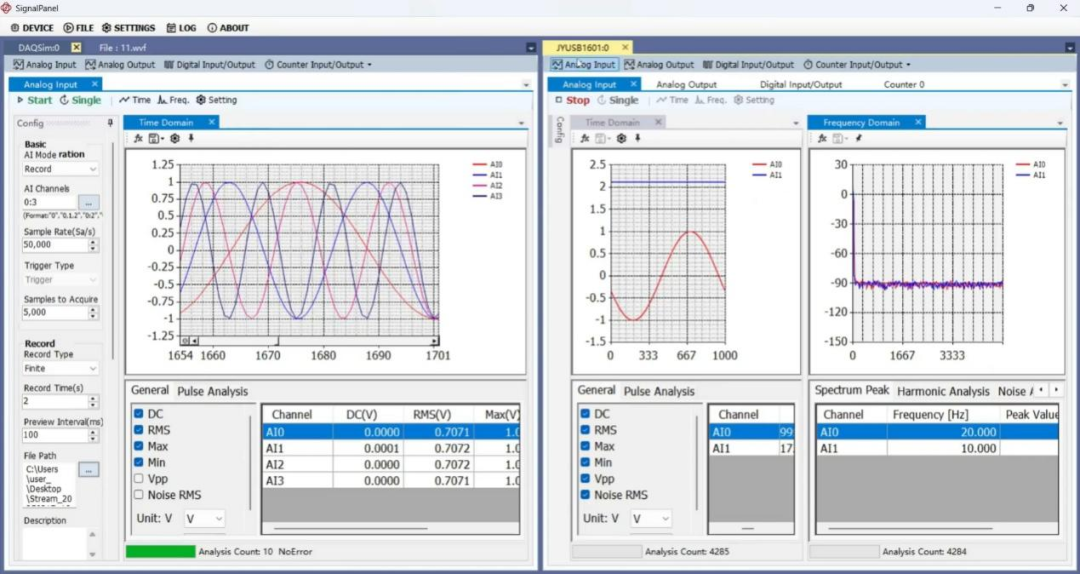

圖 2 SignalPanel界面

簡儀銳視測控軟件平臺，為用戶提供了基于FirmDrive可靠固件和MISD規范編程的大量范例。簡儀支持面向?qū)ο蟮?a href="http://www.brongaenegriffin.com/tags/c#/" target="_blank">C# 和C++開發，Visual Studio和VS Code開發工具與AI工具鏈天然無縫連接，使得開發人員如虎添翼。

用戶購買了簡儀PCIe-5325模塊，下載了簡儀免費SignalPanel和軟件范例，在很短的時間，就如愿搭建起了這套研究系統，工作效率大大超過了過去美國供應商的專用開發流程。

使用的簡儀產品

硬件

PCIe-5325：高精度280 ppm，16位分辨率，8通道，5 MS/s 多功能同步模擬輸出、輸入模塊

軟件

SignalPanel：設備控制和數據可視化軟件

SeeSharpTools：銳視測控軟件開發工具包

為什么選擇簡儀

銳視測控平臺：銳視測控平臺使用C# 語言開發，提供了一個強大且易于使用的開發環境，幫助客戶快速實現項目開發。

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC(原理驗證)服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

通過簡儀此次收聲吶研究系統的建設方案，用戶在有限預算下實現了高性能、高可靠性的小型化聲吶實驗平臺。簡儀憑借成熟的硬件產品和完善的軟件支持，使系統搭建過程高效順暢，顯著提升了科研工作的靈活性與效率。該案例充分驗證了國產測控設備在聲學科研領域的可行性與穩定性，為后續相關研究提供了有價值的技術參考。
