應用

旋轉編碼器，是測量旋轉角度的常用電子部件。它在工業運動控制、汽車動力轉向機構、列車編碼里程系統、航空航天有普遍應用。其中，有一些專用編碼器對整體系統運行正常起到關鍵作用，必須做到長期運行，萬無一失。本案例用戶需要搭建一個系統檢測任務關鍵的編碼器的信號完整性。

挑戰

編碼器的波形變化較快，完整性測試時間較長，信號質量要求較高，所以對測試系統就有以下挑戰：

不低于4通道20 MHz帶寬100 MS/s采樣率的高速采集

全通道高速采集無損流盤，典型測試時間10分鐘-30分鐘

模塊化可擴展，可搬移

范例開源開放，方便用戶二次開發

解決方案

系統采用PXIe機箱控制器，滿足穩定可靠，可搬移可擴展需求。

核心采集模塊采用簡儀科技的JY-9817數字化儀，提供高速、高質量的數據采集。每通道最高支持125 MS/s的采樣速率，最高可達715 ppm的精度和16位的分辨率?？蛇_(dá)到低通道相位延遲與高速數據記錄等功能，超大容量板載內存使得即使在最高采樣率下也能實現長時間記錄。

本案例使用了PXIe-9817，具備靈活的輸入范圍，包括±0.5 V、±1 V、±5 V和±10 V，同時支持軟件可選的50 Ω或1 MΩ的輸入阻抗。四個高分辨率的16 位A/D轉換器與低噪聲/高帶寬的模擬前端相結合，使得PXIe-9817非常適合雷達信號采集、光纖傳感等許多應用。

海量存儲采用簡儀的固態磁盤存儲模塊PXIe-825，提供了基于PXI Express總線的單槽寬度的高速流盤存儲媒介，集成了最高達到8 TB磁盤空間，可以提供海量的數據存儲，增加了流盤記錄時間。PXIe-825采用了先進的PXI Express總線，可以提供更大的總線帶寬，穩定持續讀寫速度最高達2.7 GB/s。小巧的體積可以存放到標準的3U機箱，并且只占用其中1個插槽，提供了更方便可靠的一體化解決方案。

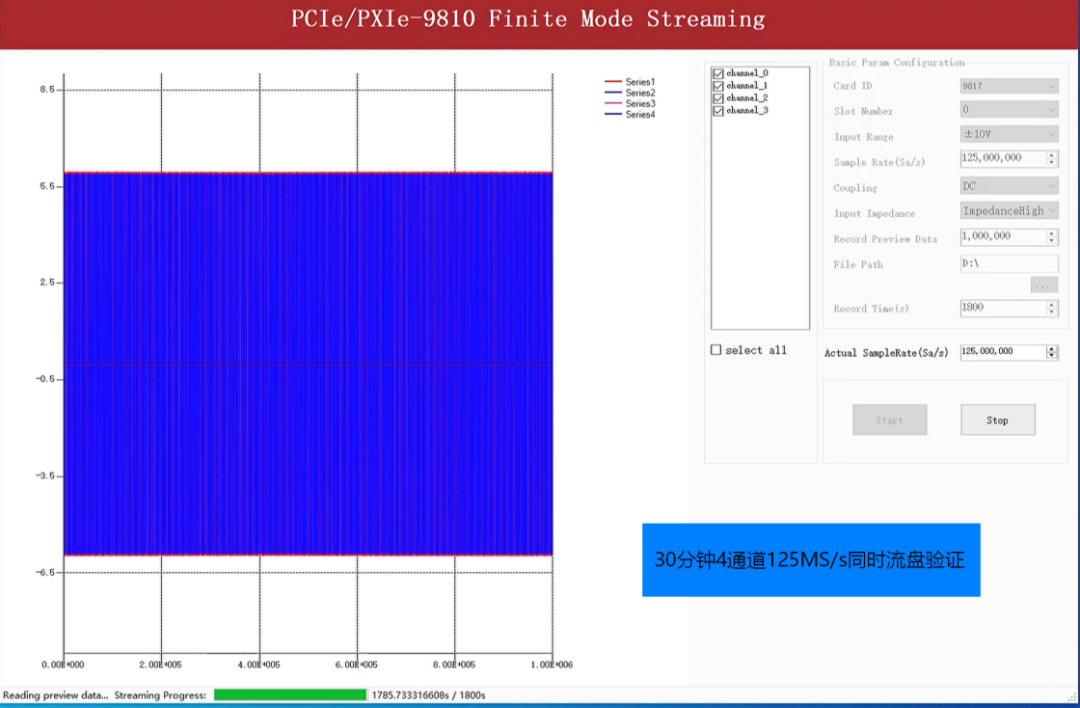

圖 1 簡儀數字化儀流盤范例界面

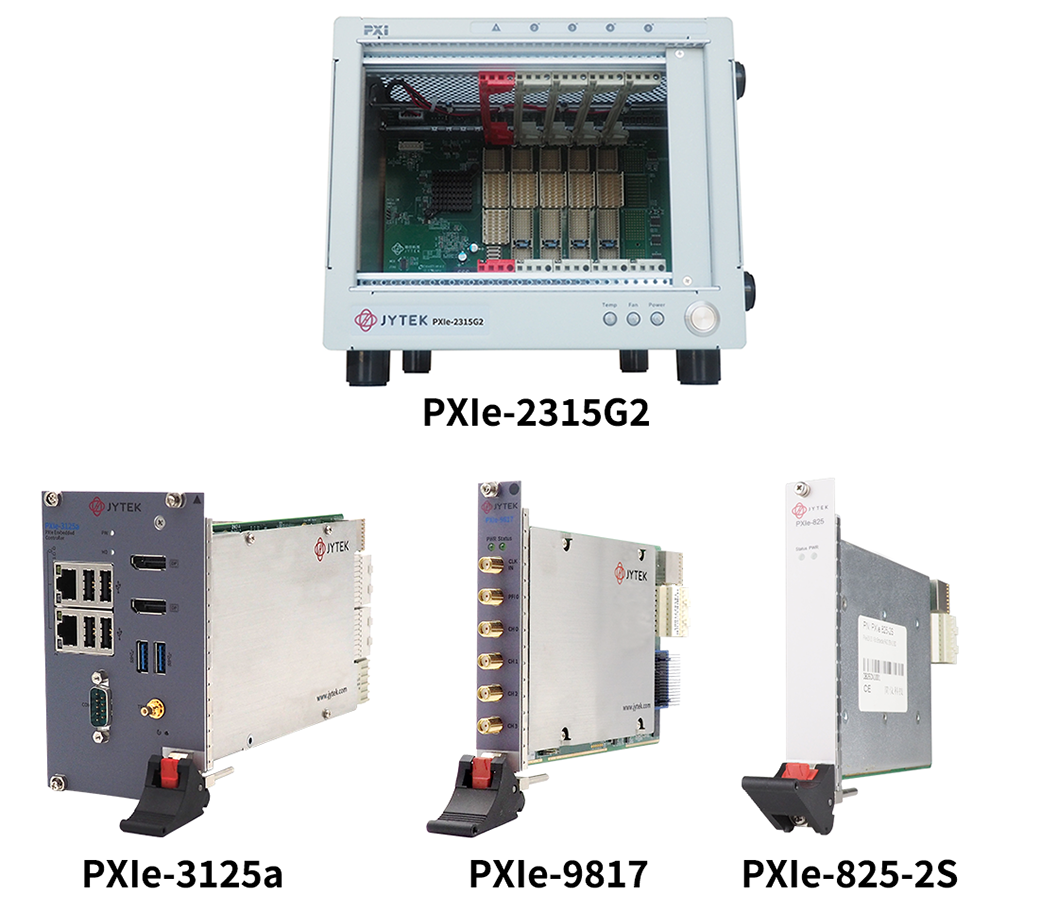

使用的簡儀產品

硬件

可靈活配置，為ADC和DAC提供采樣時鐘

PXIe-2315G2：高數據傳輸帶寬5槽Gen2全混合PXI Express機箱

PXIe-3125a：高性能第11代IntelCorei7-11850HE處理器PXI Express控制器

PXIe-9817：高精度0.3%，16位分辨率，4通道，125 MS/s數字化儀

PXIe-825-2S：固態磁盤存儲模塊，單模塊存儲容量高達8 TB

軟件

C#：驅動，流盤、回放及分析范例

SeeSharpTools：銳視測控軟件開發工具包

為什么選擇簡儀

硬件產品功能豐富，穩定可靠，性?xún)r(jià)比高

支持豐富的軟件開發環境

完善的本地售后支持和服務，響應迅速

POC驗證服務：簡儀提供售前的POC(原理驗證)服務，幫助客戶驗證產品性能和適用性。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

通過采用簡儀科技PXIe-9817高速數字化儀與PXIe-825流盤存儲模塊，系統成功實現了編碼器信號的高帶寬、多通道、長時間連續采集與穩定存儲，確保了波形數據的完整性和分析的可靠性。結合簡儀開放的銳視測控軟件平臺與范例程序，用戶輕松實現自動化采集與定制化分析，為關鍵運動控制系統中編碼器的產品質量驗證提供了高效、可擴展且長期穩定的解決方案。
