亥姆霍茲線圈作為一種能夠產生均勻磁場的經典裝置，在科學研究、工業檢測和生物醫學等領域具有廣泛應用。功率放大器在這一系統中扮演著至關重要的角色，它將信號源產生的微弱控制信號轉化為足夠驅動線圈的強大電流，從而精確控制磁場的強度和特性。

典型的亥姆霍茲線圈驅動系統包含以下幾個核心部分：

信號發生器產生所需的激勵波形，包括正弦波、方波、三角波等。這些波形經過功率放大器放大后，為亥姆霍茲線圈提供足夠的驅動電流。磁場探頭實時監測磁場強度，并將數據反饋給控制系統完成閉環調節。

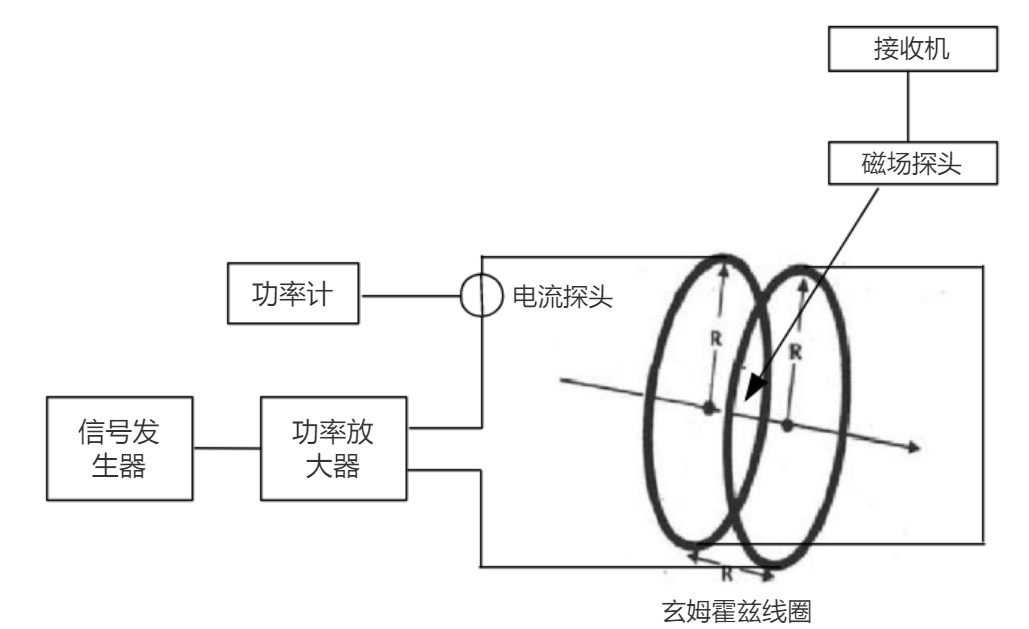

圖：功率放大器驅動亥姆霍茲線圈實驗框圖

對功率放大器的關鍵技術要求：

電流輸出能力

亥姆霍茲線圈作為感性負載，需要功率放大器提供足夠的輸出電流。例如，要產生10mT的磁場，需要約4A的驅動電流。功率放大器的輸出電流能力直接決定了系統可產生的最大磁場強度。

帶寬與響應速度

不同應用對磁場變化的響應速度要求各異：

靜態磁場研究：DC精度至關重要

動態磁場實驗：需要kHz級別的帶寬

快速切換應用：要求微秒級的響應時間

穩定性與可靠性

長期實驗中，功率放大器的溫度穩定性和過載保護能力尤為關鍵。優質功率放大器應具備：

過熱自動保護

過流/過壓保護

短路保護功能

典型應用案例

案例一：磁性材料特性研究

在某大學材料實驗室，研究人員使用ATA-3080功率放大器驅動亥姆霍茲線圈，研究新型軟磁材料的磁化特性。實驗參數：驅動信號：1Hz三角波，峰值電流：3A，磁場范圍：±7.5mT，采樣頻率：1kHz，實驗結果成功獲得了材料的磁化曲線，測量數據顯示該材料的矯頑力為0.8A/m，飽和磁化強度達到1.2T。

圖：ATA-3080C功率放大器指標參數

案例二：生物磁效應實驗

某醫學研究機構利用亥姆霍茲線圈研究低頻磁場對細胞生長的影響。通過功率放大器的精確控制，研究人員發現特定頻率（50Hz）和強度（2mT）的磁場能夠促進成骨細胞的增殖活性。

圖：ATA-300/3000系列功率放大器指標參數

功率放大器在亥姆霍茲線圈驅動實驗中發揮著不可替代的作用。通過選擇合適的功率放大器并優化系統配置，研究人員可以獲得穩定、精確的磁場環境，滿足各種科研和工業應用的需求。隨著技術的不斷發展，功率放大器的性能將進一步提升，為亥姆霍茲線圈的應用開辟更廣闊的領域。
