TYPE-C手機接網線，讓連接更穩定，千兆傳輸更快，電腦免驅更方便，對Type-C設備兼容性更好。支持邊充邊玩不掉電，支持PD/QC協議快充，最大支持20V5A 100W快充。LDR6021 + AX88179任天堂Switch游戲機RJ45網口拓展塢參考設計電路

1. 概述

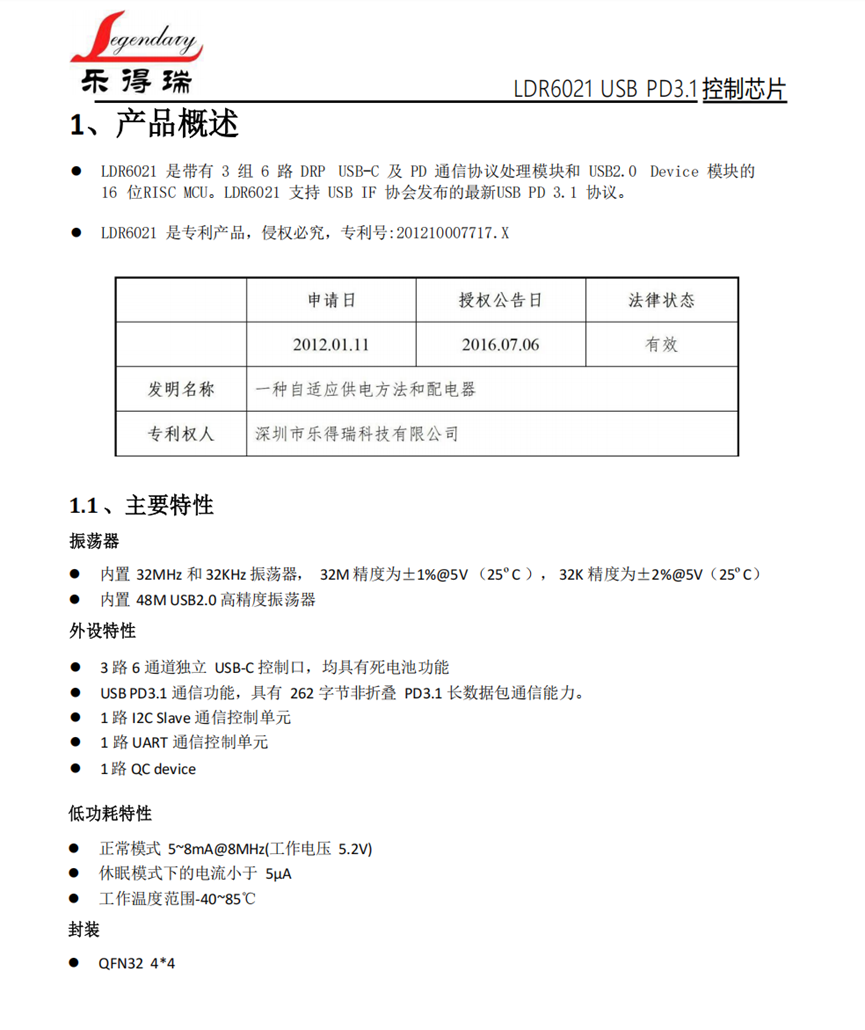

   LDR6021（QFN32）是樂得瑞科技針對USB Type-C標準中的Bridge設備開發的雙USB-C DRP接口USB PD通信芯片。該芯片具備Power Negotiation數據包透傳功能、Data Role切換功能，以及通過VDM協商使智能設備進入ALT MODE輸出DP信號的能力，特別適用于USB TYPE-C Docking、USB TYPE-C接口顯示器及擴展塢應用。LDR6500針對任天堂Switch游戲機的USB PD通信協議進行了兼容性優化，可適配其獨特的視頻輸出模式，確保穩定開啟。


2、特點
?支持USB PD 3.0協議（兼容USB PD 2.0），提升快充兼容性與安全性。
?雙TYPE-C接口均支持DRP功能，靈活適配不同設備的主從模式切換。
?透傳適配器與智能設備（電腦、平板、手機）間的PDO及REQUEST協商，確保功率分配與數據傳輸高效同步。
?自動執行DR_SWAP轉為UFP模式，簡化設備連接流程。
?通過VDM協商觸發智能設備進入ALT MODE，支持DP信號輸出，實現高清顯示擴展。
?可配置功率分配功能，為系統預留5W/10W/15W等不同功率，兼顧充電與設備供電需求。
?外設復位控制功能，為擴展設備提供可靠復位信號，增強穩定性。
?專屬Switch游戲機Docking支持，集成HDMI控制與按鍵畫面切換功能，優化游戲體驗。

3、應用
? USB TYPE-C擴展塢（Docking）、Hub設備；
? Type-C轉HDMI/DP/VGA視頻轉換器；
?任天堂Switch游戲機轉接器，實現千兆網口拓展與視頻/充電一體化解決方案。
