一、項目背景與核心痛點

在電子元器件制造領域，某工廠自動化檢測車間承擔精密連接器的激光打標與質量追溯任務。車間以西門子S7-1200 PLC作為核心控制器，依托Profinet協議實現對部分設備的調度管理。然而，新引入的激光打標卡僅支持TCP/IP協議，導致車間出現三大通訊難題：

數據傳輸斷層：PLC無法直接驅動打標卡，產品序列號、批次碼等關鍵信息需人工錄入，操作繁瑣且效率低下；

控制反饋缺失：PLC無法實時獲取打標卡的工作狀態，產線頻繁出現漏打、重打現象，產品不良率居高不下；

設備協同失效：檢測設備與打標卡無法自動聯動，需人工確認檢測結果后手動啟動打標，嚴重拉長產線節拍，制約生產效率提升 。

為打破協議壁壘，實現設備高效協同，工廠經技術評估，最終選用捷米特 JM-PN-TCP/IP網關作為協議轉換中樞。

二、技術方案與系統部署

（一）核心設備架構

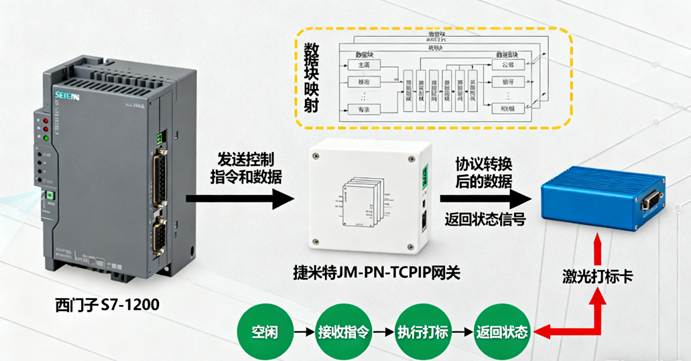

構建 “PLC -網關 -打標卡” 三層通訊架構，部署多臺捷米特 JM-PN-TCP/IP網關模塊，實現協議無縫轉換：

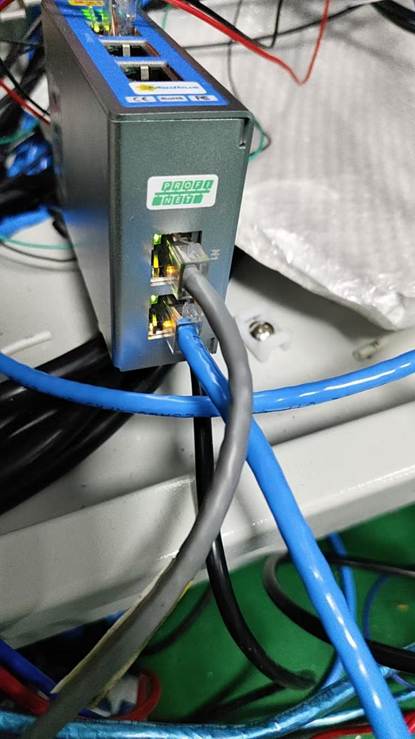

Profinet側：網關作為 Profinet從站，通過灰色工業網線接入西門子 S7-1200 PLC的 Profinet主站端口，雙方 IP地址配置在同一網段，確保穩定連接；

TCP/IP側：網關切換為 TCP客戶端模式，借助藍色屏蔽網線與打標卡以太網口相連，統一規劃打標卡 IP地址與端口號，建立可靠通訊鏈路 。

（二）協議轉換與程序配置

網關參數配置：使用捷米特專用配置軟件，精準映射 Profinet與 TCP/IP數據緩沖區，將 PLC控制指令與數據傳輸至網關輸出區，同時將打標卡狀態反饋導入網關輸入?yún)^(qū)，設定5ms的數據更新周期，保障信息實時交互；

PLC程序開發：在 STEP 7 V16軟件中，運用 TCON、TSEND、TRCV指令搭建通信邏輯。當檢測設備判定產品合格，PLC即刻向網關發送打標指令與數據；協議轉換網關則將打標卡狀態信號轉換后回傳至 PLC，驅動后續工序執行；

異常處理機制：設置 2000ms超時重傳機制，若連續 3次通訊失敗，觸發 HMI報警。同時，借助網關 “接收計數器” 監測數據更新狀態，有效規避丟包風險 。

三、應用成效與技術價值

（一）核心指標提升

效率飛躍：打標數據實現自動下發與狀態實時反饋，大幅壓縮打標周期，產線節拍恢復至理想水平，日均產能顯著提升；

質量升級：PLC與打標卡聯動控制，徹底消除人工操作誤差，產品打標不良率降至極低水平；

運維增效：捷米特網關具備- 40℃至 70℃寬溫運行能力，MTBF 超 15萬小時，結合故障自動報警功能，設備維護時間大幅縮短 。

（二）方案核心優勢

兼容性出色：網關完美適配西門子 S7-1200系列 PLC與主流 TCP/IP打標設備，無需改造原有硬件即可快速部署；

實時性卓越：采用硬件級協議轉換芯片，數據處理延遲低至微秒級，滿足高速打標場景的嚴苛控制需求；

擴展便捷：新增打標設備時，僅需在配置軟件中擴展數據映射區，無需修改 PLC程序，單網關支持多臺從站設備接入 。

四、行業推廣價值

該方案已在電子制造、汽車零部件等多個行業的打標場景中成功落地。其 “高可靠、快部署” 的特性，高度適配存量產線升級需求。隨著工業4.0發展，捷米特 JM-PN-TCP/IP工業智能網關有望成為連接Profinet主站與 TCP/IP從站設備的關鍵樞紐，助力企業邁向工業自動化與智能化。
