一、項目背景

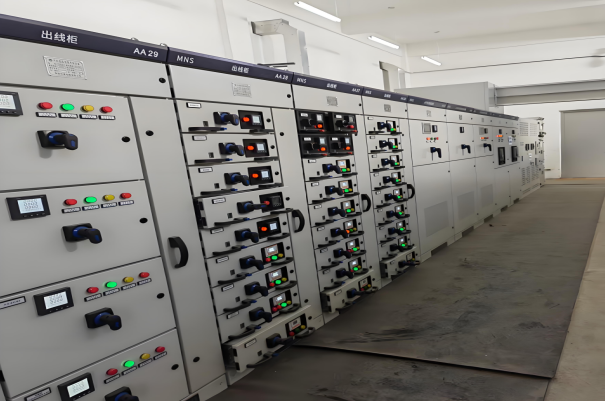

隨著智能制造的不斷推進，某大型制造企業對其老舊配電室進行自動化升級改造。該配電室原控制系統采用 Allen-Bradley SLC500 系列 PLC（型號：1747-L542），該控制器運行穩定但僅具備串行通訊能力（DH+ / RS-232），無法滿足現代工業以太網集中監控與數據采集（SCADA）系統的需求。

為實現配電室電力參數（如電流、電壓、功率因數等）的集中監控，企業計劃引入一套新的控制系統，采用 Allen-Bradley 1756-L61 系列 ControlLogix PLC，并希望通過以太網方式與原有 SLC500 系統進行數據交互，實現兩套系統之間的協同工作。

由于 SLC500 系列 PLC 本體無以太網接口，為實現其接入以太網網絡，項目選用了 遠創智控推出的 YC8000-AB工業以太網通訊模塊，作為協議轉換與通訊橋接設備，成功實現 SLC500 與 1756 系列 PLC 之間的數據交換。

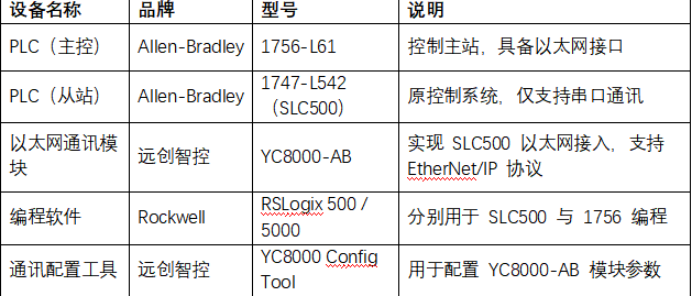

二、系統架構與設備組成

三、系統連接方式

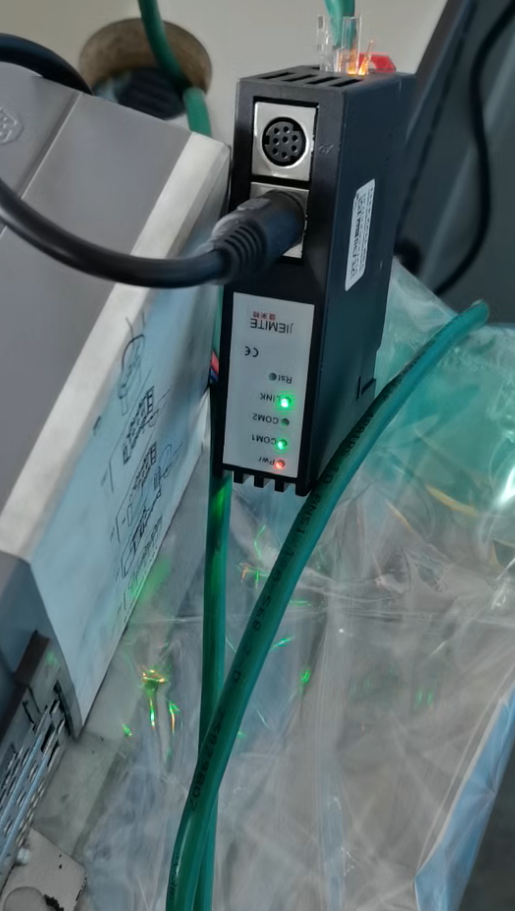

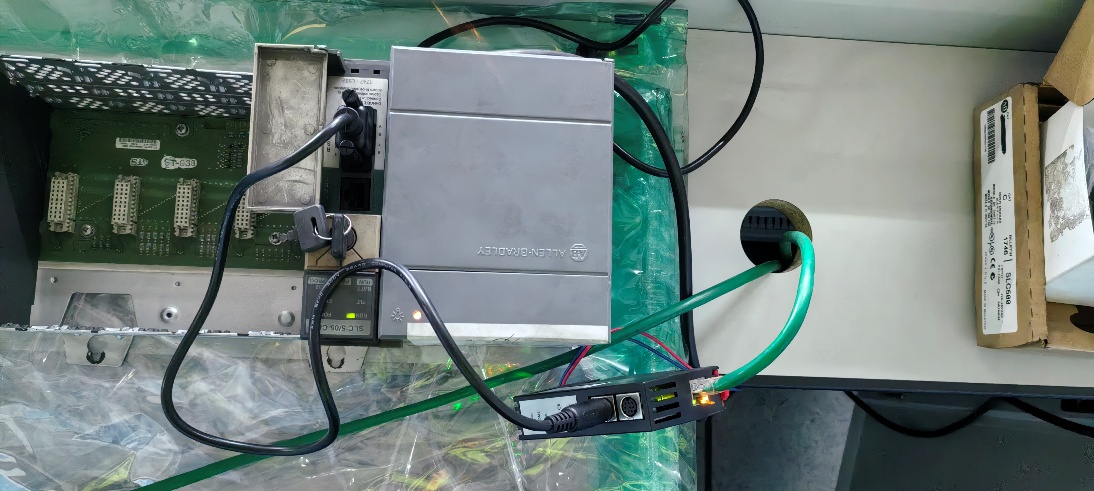

1.SLC500 與 YC8000-AB工業以太網通訊處理器連接：

·采用 RS-232 串行通訊方式連接 SLC500 的 CH0 串口與 YC8000-AB 的 COM 口。

·通訊參數設定為：9600 bps，8 位數據位，無校驗，1 位停止位（9600,8,N,1）。

2.YC8000-AB以太網通訊模塊與 1756-L61 連接：

·YC8000-AB 模塊通過其內置的以太網口（RJ45）連接至工業交換機。

·1756-L61 PLC 通過其內置的 EtherNet/IP 接口同樣接入交換機，實現局域網內通訊。

3.網絡拓?fù)浣Y(jié)構：

·采用星型拓?fù)?，所有設備通過工業交換機連接，確保通訊穩定性與可擴展性。

四、YC8000-AB以太網通訊模塊配置過程

1.模塊初始化：

·上電后，通過 YC8000 Config Tool 軟件連接模塊，設置其 IP 地址為：192.168.1.100，子網掩碼：255.255.255.0，網關：192.168.1.1。

·設置模塊工作模式為“EtherNet/IP 從站”，并啟用 PCCC（Programmable Controller Communication Commands）協議支持，以兼容 SLC500 的指令集。

2.串口參數配置：

·在“串口設置”界面中，設定與 SLC500 通訊的參數（9600,8,N,1），并選擇“DF1 全雙工”協議。

·設置模塊為“主站輪詢”模式，定時讀取 SLC500 中指定寄存器的數據。

3.數據映射配置：

·將 SLC500 中的數據寄存器（如 N7:0 ~ N7:19）映射至 YC8000-AB工業以太網通訊模塊的 EtherNet/IP 輸入寄存器（如 INT[0] ~ INT[19]）。

·同樣設置輸出寄存器（如 INT[20] ~ INT[39]）用于 1756 PLC 向 SLC500 寫入控制命令。

五、1756-L61 PLC 程序設計

在 RSLogix 5000 中，使用 MSG 指令實現與YC8000-AB工業以太網通訊處理器的 EtherNet/IP 通訊：

1.讀取數據：

·設置 MSG 指令類型為“CIP Generic”，服務代碼為“Read”，讀取 YC8000-AB 輸入寄存器 INT[0]~INT[19] 的數據。

·數據存儲在 1756 PLC 的數組 Local:1:I.Data[0] 中，供后續邏輯使用。

2.寫入數據：

·同樣使用 MSG 指令，服務代碼為“Write”，將控制命令寫入 YC8000-AB 的輸出寄存器 INT[20]~INT[39]。

·數據來源于 1756 PLC 的控制邏輯，如啟停命令、報警復位等。

六、調試與運行結果

1.通訊測試：

·使用 RSLogix 500 監控 SLC500 中 N7 寄存器數據變化。

·在 RSLogix 5000 中監控 MSG 指令執行狀態，確認數據讀取與寫入正常。

·通過 YC8000工業以太網通訊模塊Config Tool 的實時數據監控界面，驗證 EtherNet/IP 與串口數據一致性。

2.運行效果：

·成功實現 1756-L61 對 SLC500 的實時數據讀?。ㄈ珉妷?、電流、功率等）。

·實現遠程控制命令下發（如斷路器分合閘、報警復位等）。

·數據刷新周期控制在 500ms 以內，滿足配電室實時監控需求。

七、總結與經驗

本案例通過引入遠創智控YC8000-AB工業以太網通訊模塊，成功實現了AB SLC500系列PLC與AB 1756系列PLC之間的以太網通訊，打破了老舊設備無以太網接口的限制，延長了設備生命周期，降低了系統升級成本。
