·主控PLC：AB SLC 5/04（1747-L542）+ 1747-M13內存模塊，已帶DH-485口

·觸摸屏1：舊PanelView 550，保留作為本地備份

·觸摸屏2：新PV Plus 600（2711P-T6C20D），帶10/100M以太網口

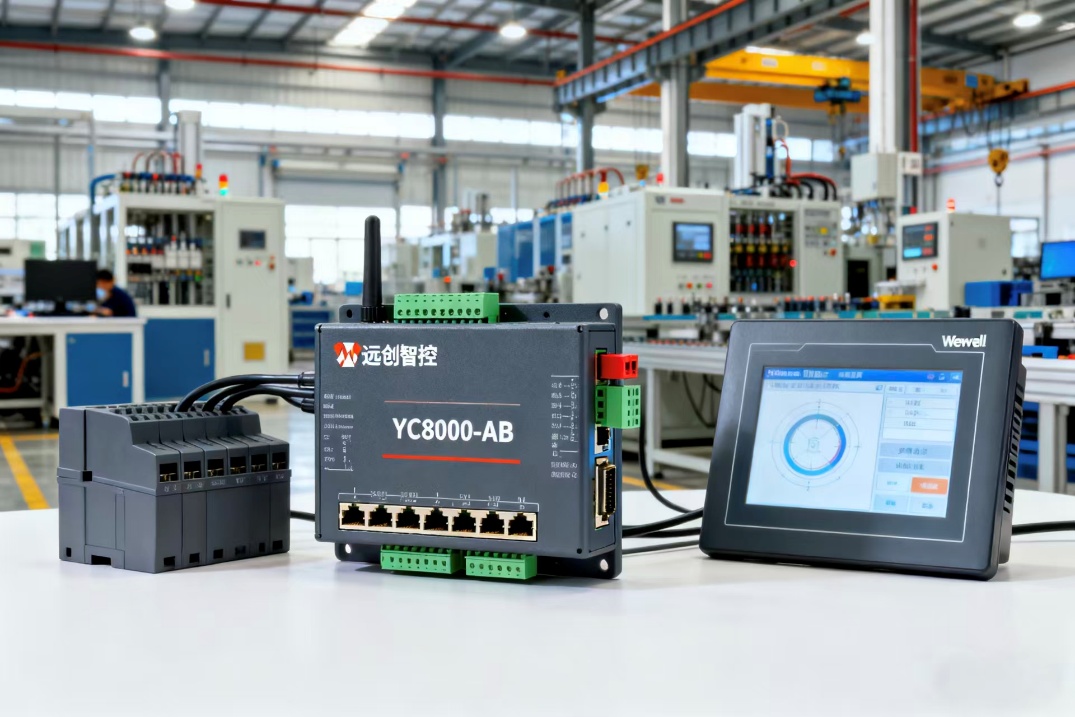

·協議轉換器：遠創智控YC8000-AB工業以太網通訊模塊，導軌安裝，24VDC供電

·網絡設備：Hirschmann OCTOPUS 8M-EEC工業交換機，MES網段192.168.10.0/24

·上位機：Dell OptiPlex 7090，安裝FactoryTalk View SE，用于數據歸檔

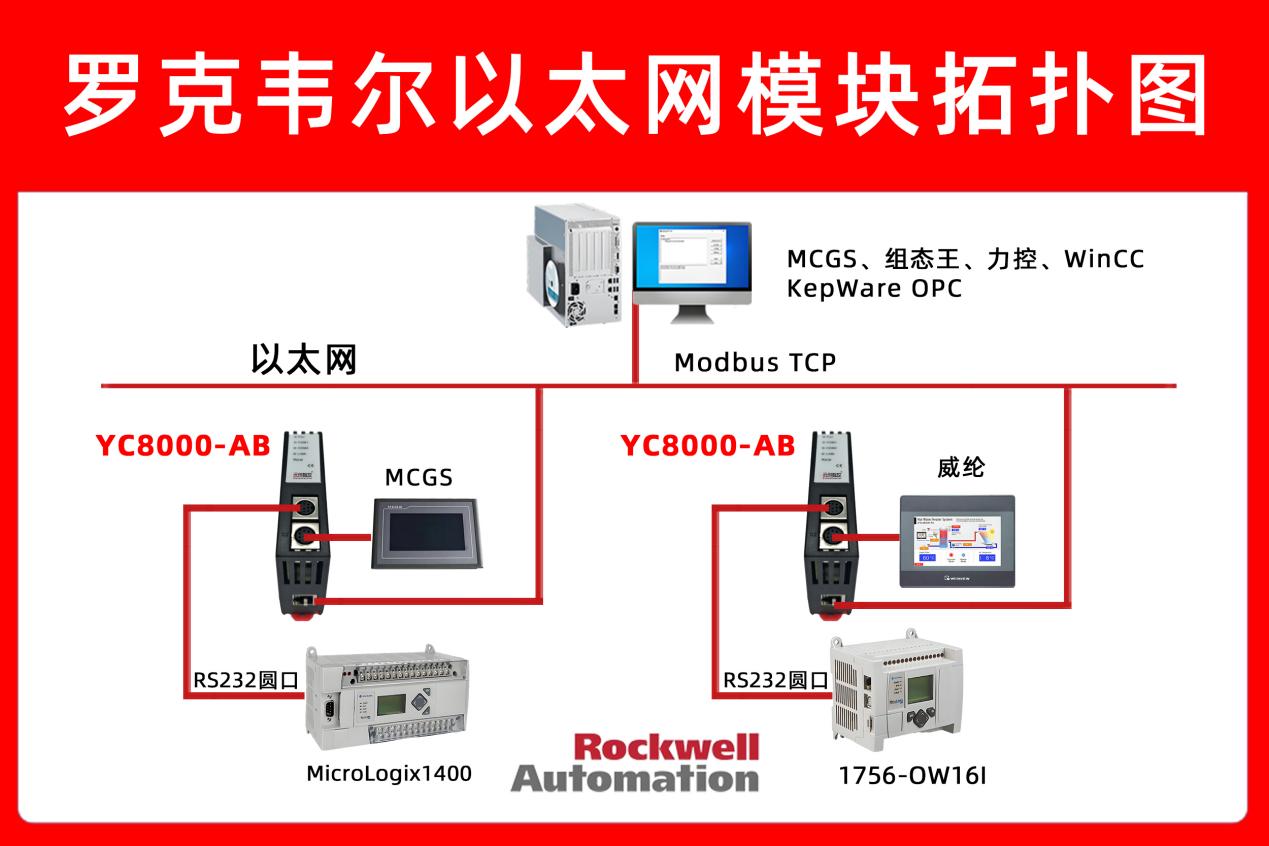

2. 接口連接

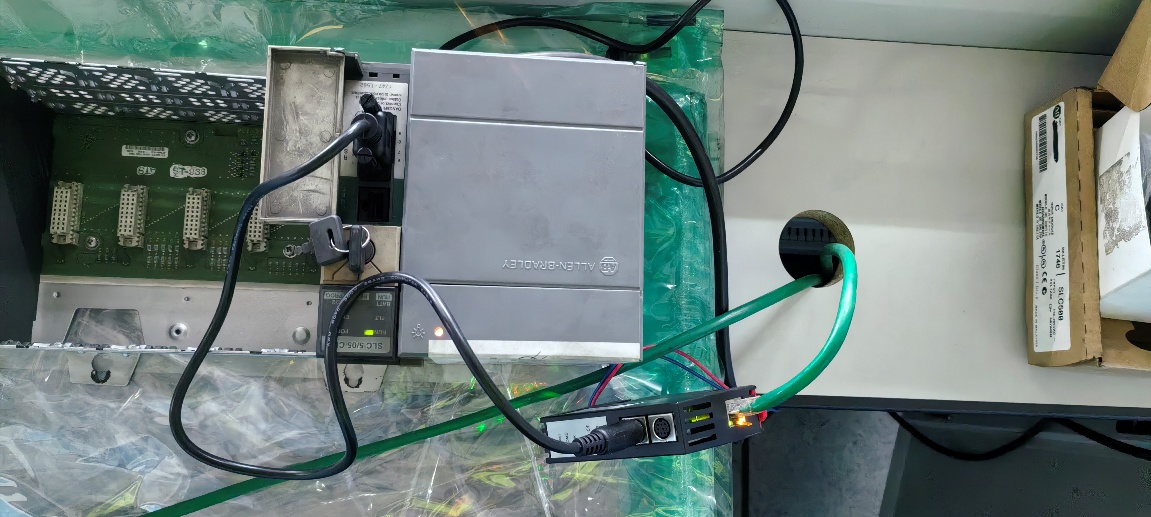

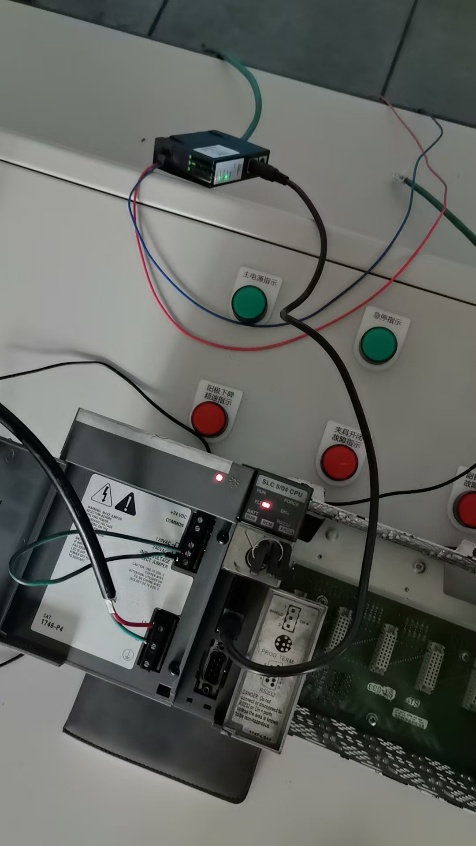

·YC8000-AB工業以太網通訊模塊的“DH-485”端子直接并接在原有1747-UIC總線末端，波特率默認19.2kbps，站號設為3

·YC8000-AB的RJ45口接入交換機，IP設為192.168.10.38，子網掩碼255.255.255.0，網關指向192.168.10.1

·PV Plus 600 IP設為192.168.10.40，通過EtherNet/IP驅動訪問YC8000-AB工業以太網通訊模塊映射出的CIP實例

·MES工作站通過Modbus-TCP（YC8000-AB內置雙協議棧）讀取PLC寄存器，端口502

三、YC8000-AB工業以太網通訊處理器參數配置

1.上電后，用USB-C口連接YC8000-AB，打開“YC Configurator”軟件，選擇“SLC DH-485→EtherNet/IP+Modbus-TCP”模板

2.在“DH-485 Station”頁，填入SLC站號3，掃描長度32字，刷新周期10ms

3.在“EtherNet/IP”頁，新建Assembly Instance 101，映射PLC的N7:0–N7:31共32整數到CIP地址%I101

4.在“Modbus-TCP”頁，勾選“Zero Offset”，把N7:0–N7:31映射到40001–40032，保持寄存器類型03

5.點擊“Download”，模塊重啟后RUN燈常綠，COMM燈閃爍說明已和SLC完成數據交換

四、PV Plus 600畫面組態

1.打開FactoryTalk View Studio ME，新建項目“TestBench_2025”

2.在“Communication”下添加“EtherNet/IP”驅動，IP指向192.168.10.38，CIP實例填寫101，長度32字

3.建立標簽：

·Voltage_Set（%I101:0/0–%I101:0/15）→N7:0

·Current_Set（%I101:1）→N7:1

·Temp1（%I101:2）→N7:2

·Start_Test（%O101:0/0）→N7:10/0

4.畫面放置Numeric Input、Bar Graph及Trend，下載到PV Plus 600，重啟后數據刷新周期<200ms，滿足實時性要求

五、MES對接驗證

1.MES軟件采用C#開發，通過NModbus庫連接192.168.10.38:502

2.定時讀取40001–40008，獲取電壓、電流、溫度、運行狀態

3.寫入40020，下發“測試批號”，PLC程序中把N7:20轉存至ST10:0，供打印貼標

4.Wireshark抓包顯示，Modbus-TCP平均響應時間8ms，無丟包，滿足MES 1s周期采樣要求

六、PLC程序修改

由于YC8000-AB以太網通訊模塊對SLC側完全透明，僅需在原有梯形圖末尾增加一條MOV指令，把測試完成標志N7:11/0置位，即可同時被PV Plus與MES讀取，無需更改地址映射，減少停機風險。

七、經驗總結

1.遠創智控YC8000-AB以太網通訊模塊內置雙協議棧，讓SLC500一次升級即可支持EtherNet/IP與Modbus-TCP，兼顧HMI與MES兩種需求

2.模塊采用DH-485硬件接口，無需占用PLC槽位，對原系統零影響

3.通過Web即可遠程診斷，支持在線固件升級，后期維護方便

4.案例表明，對于預算有限、停機窗口短的電氣車間，采用協議轉換器實現“以太網最后一公里”是經濟、快速且可靠的解決方案
