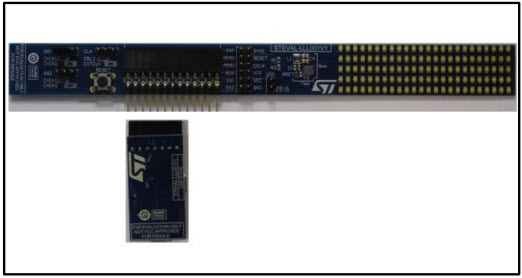

STMicroelectronics STEVAL-LLL013V1 7x25 LED矩陣板由兩個STP16CPC26 LED驅動器控制，評估STP16CPC26 LED驅動器在用于驅動LED矩陣時的功能。LEB矩陣板顯示標語，標語中每個像素可能有不同的亮度級別（32級）。在水平方向左右滾動標語實現不同照明效果，其中屏幕刷新率高于100Hz。使用STSW-LLL013GUI PC軟件應用程序加載標語。用戶可使用板上的其他電位計更改整個顯示屏的亮度以及標語滾動效果的速度。此外還有諸多用于演示該板潛在特性的硬件資源。這些資源包括提供額外MCU功能的引腳連接器、JTAG接口以及用于升級到其他LED驅動器的串行輸入/輸出。

數據手冊:*附件：STMicroelectronics STEVAL-LLL013V1 7x25 LED矩陣板數據手冊.pdf

特性

• 32級像素亮度
• 電位計設置屏幕亮度
• 電位計設置滾動效果速度
• 用于標語設計的PC SW GUI
• 符合WEEE標準和RoHS指令

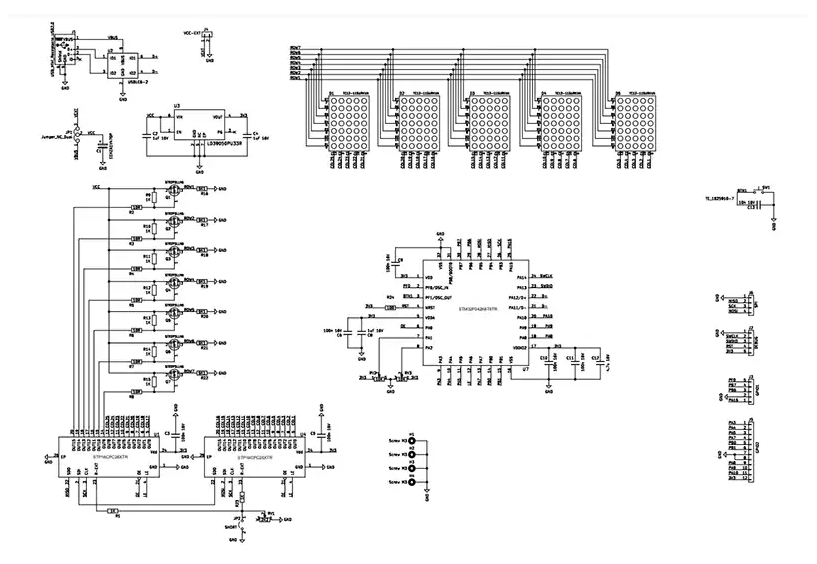

示意圖

STEVAL-LLL013V1 LED矩陣面板技術解析與應用指南

一、產品概述

STEVAL-LLL013V1是一款基于STP16CPC26驅動的7x25 LED矩陣面板，采用了意法半導體（STMicroelectronics）的先進顯示技術。該評估板專為需要高質量LED顯示效果的嵌入式應用而設計。

二、核心架構分析

1. 主要組件配置

• ?LED驅動芯片?：STP16CPC26XTR低電壓16位恒流LED灌電流驅動器
• ?主控MCU?：STM32F042K6T6TR基于Arm Cortex-M0內核的32位微控制器
  z

2. 系統連接架構

根據原理圖顯示，兩個STP16CPC26 LED驅動器采用菊花鏈方式連接，通過STM32F042K6T6微控制器的SPI IP接口進行控制。MCU不僅作為幀生成器工作，還通過實現USB VCP設備類與PC軟件應用建立橋梁。

三、技術特性詳解

1. 顯示性能指標

• ?刷新率?：> 100 Hz，確保顯示無閃爍
• ?灰度等級?：32級像素亮度控制，支持豐富顯示效果
• ?顯示分辨率?：7行×25列的LED矩陣布局

2. 供電系統設計

提供兩種選定的電源模式：

• USB接口供電
• 外部5V電源供電

3. 用戶交互特性

• ?亮度調節?：通過板載電位器設置屏幕整體亮度
• ?滾動速度?：通過電位器調節橫幅滾動效果的速度

四、應用場景分析

1. 主要應用領域

• 家用和專業電器顯示系統
• 信息顯示和廣告橫幅應用
• 工業控制面板狀態指示

2. 軟件開發支持

配備專用的PC軟件GUI（STSW-LLL013GUI），用于橫幅設計。用戶可以通過該軟件工具加載自定義顯示內容。

五、硬件擴展資源

為充分利用電路板的全部潛在功能，提供了豐富的硬件資源：

• 提供額外MCU功能的引腳連接器
• JTAG調試接口
• 用于級聯更多LED驅動器的串行輸入/輸出接口

六、設計優勢分析

1. 驅動技術創新

STP16CPC26作為16位恒流LED灌電流驅動器，確保每個LED單元獲得穩定一致的驅動電流，顯著提升顯示均勻性。

2. 系統集成優勢

MCU作為中央控制器，同時承擔幀生成和通信橋接功能，有效簡化系統架構并提高響應速度。

七、合規性認證

該產品符合重要的環保和電氣安全標準：

• WEEE合規（廢棄電氣電子設備指令）
• RoHS合規（限制有害物質指令）

八、實際應用建議

1. 硬件集成要點

• 確保電源供應穩定，避免電壓波動影響顯示質量
• 合理布局散熱，保證長時間運行可靠性

2. 軟件開發指導

充分利用32級亮度控制特性，可設計漸變、呼吸燈等高級顯示效果，通過優化刷新時序進一步提升視覺體驗。

該評估板為開發人員提供了一個完整的LED矩陣顯示解決方案平臺，結合STMicroelectronics強大的生態系統支持，能夠快速實現從原型開發到產品化的完整流程
