STEVAL-LLL015V1 96 LED面板評估板具有96個可單獨控制的LED，由8個LED1202驅動器管理，所有LED均連接到同一I^2^C總線，并通過主時鐘同步。每個LED可以執行8步模式序列（單次或重復），可通過STSW-LED1202GUI進行可編程。在將腳本下載到電路板之前，使用GUI內的簡易腳本語言創建和調試燈光效果。下載后，評估板可以獨立運行腳本，無需PC軟件。

數據手冊：*附件：STMicroelectronics STEVAL-LLL015V1 96 LED面板評估板數據手冊.pdf

LED1202是一款具有低靜態電流的12通道LED驅動器。它每通道提供高達20mA電流，典型凈空電壓為350mV。它支持5V輸出驅動能力，并通過8位模擬和12位數字調光調整提供單獨的電流控制。

特性

• 8個設備，每個設備有12個通道
• 可使用基本腳本進行編程
• 應用包括LED燈系統

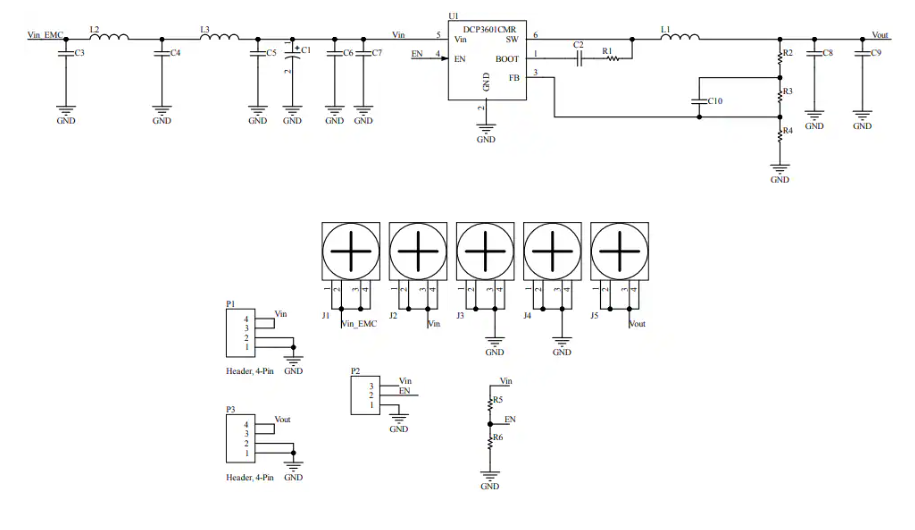

示意圖

?STEVAL-LLL015V1評估板技術解析：96通道LED驅動系統的設計與應用?

?一、核心硬件架構?

STEVAL-LLL015V1評估板基于?8顆LED1202驅動芯片?構建，每顆芯片提供12路獨立LED通道，總計實現96路精準控制。系統核心特性包括：

• ?STM32L072微控制器?：作為主控單元，通過I2C總線協調多芯片同步（共享時鐘信號）。
• ?USB通信接口?：支持與PC端GUI軟件（STSW-LED1202GUI）交互，實現腳本編程與實時調試。
• ?驅動性能?：單通道輸出能力達20mA，僅需350mV壓差（典型值），支持8位模擬/12位數字調光。

?二、關鍵功能實現?

1. ?動態光效編程?
   用戶可通過GUI編寫自定義腳本，定義每顆LED的8步模式序列（單次或循環執行），例如：
   • 呼吸燈效果（PWM漸變）
   • 跑馬燈動畫（時序控制）
   • 分組同步閃爍（通道集群管理）
2. ?離線執行能力?
   腳本經調試后可直接燒錄至評估板，脫離PC獨立運行，適用于嵌入式場景驗證。
3. ?多級調光控制?
   LED1202芯片支持雙重調光機制：
   • ?8位模擬調光?：粗調亮度等級
   • ?12位數字調光?：實現0.05%精度的微調

?三、典型應用場景?

• ?智能照明系統?：建筑裝飾燈光、舞臺燈光編程
• ?人機交互指示?：動態狀態面板、多級告警提示
• ?工業設備?：多通道狀態監視器、流水線節拍指示

?四、設計注意事項?

1. ?電源布局?
   建議為每顆LED1202配置獨立去耦電容（如100nF），降低總線噪聲干擾。
2. ?熱管理?
   持續滿負載運行時需監測PCB溫升，LED1202芯片結溫范圍-40℃至+125℃。
3. ?腳本優化?
   復雜光效需合理分配時序資源，避免I2C總線過載（建議幀間隔≥1ms）。

?五、擴展開發支持?

• ?配套資源?
  • 固件包：STSW-LLL015FW（實現底層驅動）
  • 原理圖：提供3頁詳細設計圖紙（含電源/信號拓?fù)洌?/li>
  • BOM清單：標注關鍵器件參數（如MOSFET選型）
