瑞薩電子發布了基于高頻注入法的樣例方案,本篇以RA6T2樣例工程為例,介紹高頻注入法的一般性原理,瑞薩樣例工程的結構、實現方式和調試硬件系統搭的一般應用。協助客戶了解方案設計和瑞薩芯片的特色,可用于客戶在此基礎上開發自己應用領域的工程,加快產業化進度。
傳統的反電勢控制方案,在低速和零速時,反電動勢幅值較小,實際硬件采樣電路存在一定的閾值,再加上電機電流諧波和開關噪聲的影響,使信噪比急劇下降。所以,此時無法獲取準確的初始位置信息。而高頻注入法,可通過注入高頻信號,利用電機的凸極性或磁路飽和效應來提取位置信息,與轉速無關,可以解決在低速和零速時,位置尋找問題。
瑞薩電子發布的高頻注入方案,適用于凸極電機,并要求DQ軸電感值差異在20%以上?,F(xiàn)簡要介紹其應用原理如下。

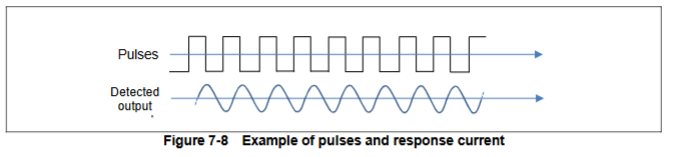

將周期為PWM載波周期1/2至1/8的正負高頻脈沖電壓施加于d軸電壓指令。IPM電機因其固有結構特性,具有不同的Ld和Lq值,因此響應高頻脈沖的電流值Id和Id會根據Ld與Lq的比值差異隨IPM電機的磁極位置變化而變化。通過該現象,可檢測到的電流值Id和Id、以及脈沖電壓值來估計IPM電機的磁極位置。如下圖所示:

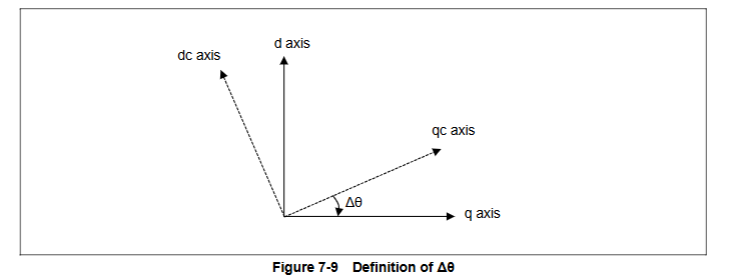

數學模型如下圖所示,角度估計的參考軸定義為dc、qc軸??赏ㄟ^(guò)鎖相Δθ,使其趨近于0,使dc、qc軸d、q軸對齊來進行角度的鎖定。

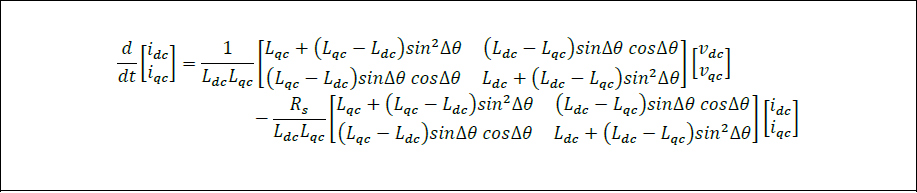

在靜止和低速的情況下,可假設電機速度為零或者速度很小,對DQ軸的電壓方程式進行求導,并變換,可以求出DQ軸電流變化量的數學表達式如下所示:

在向后的簡化過程中,需進行如下數學條件限定:
01脈沖電壓加在假設的d軸方向,所以Vdc有值且Vqc=0
02當施加高頻脈沖時,d、q軸的電流主要來源于感性負載帶來的變化,而基波電流基本為0,則可認為iqc=idc=0

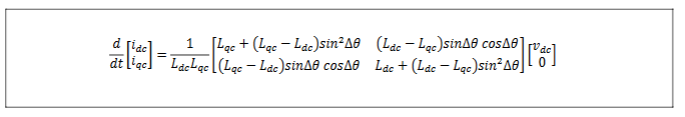

方程可簡化為如下形式:

聚焦于q軸電流導數d/dt?iqc進行計算,

當Δθ足夠小時,sin2Δθ可近似為2Δθ。該方程可轉化為關于Δθ的表達式,推導如下:

可在程序中設計Δθ的鎖相環(PLL),通過鎖相,求出角速度ω,該角速度可進一步積分以推導出角度θ。

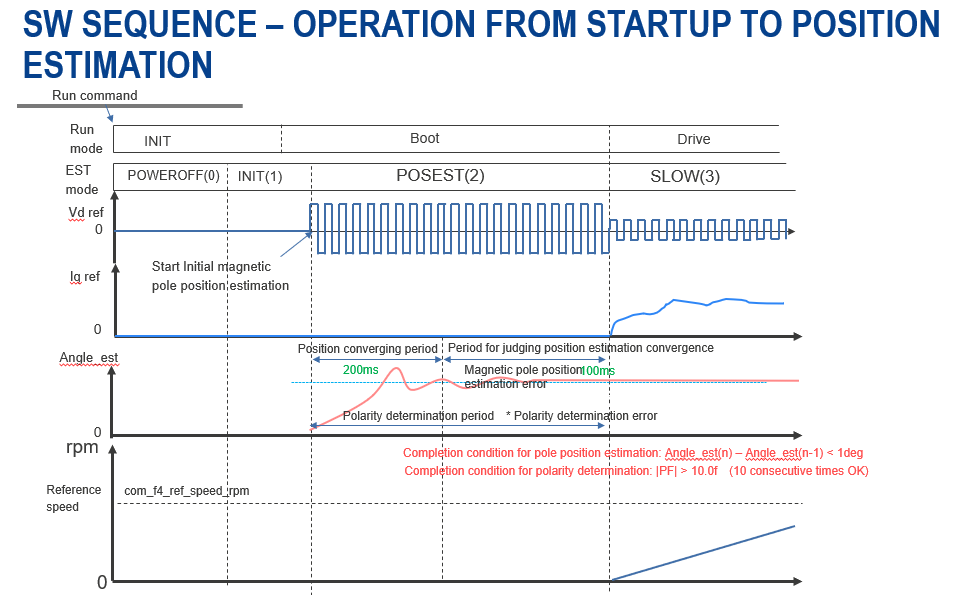

我們的樣例工程控制狀態機轉換,如下圖所示:

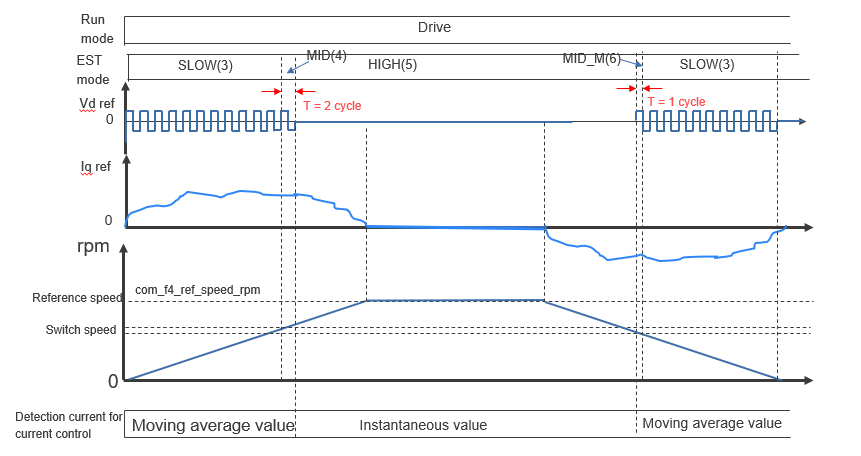

在POSEST和SLOW狀態時,高頻注入起作用,做為轉子位置決定的主要計算方式,經過一個周期MID的過度,在高速時和FOC方式切換。

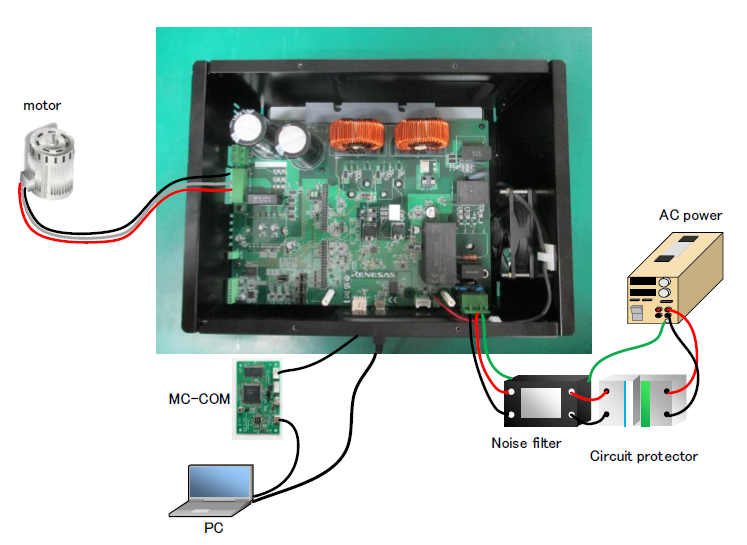

如有調試需求,請聯系所在地區經銷商獲得樣板進行測試。請根據工程APN文件所述步驟,聯接設備。(具體聯接步驟,本文不再詳細說明)系統整體聯接效果如下圖所示:

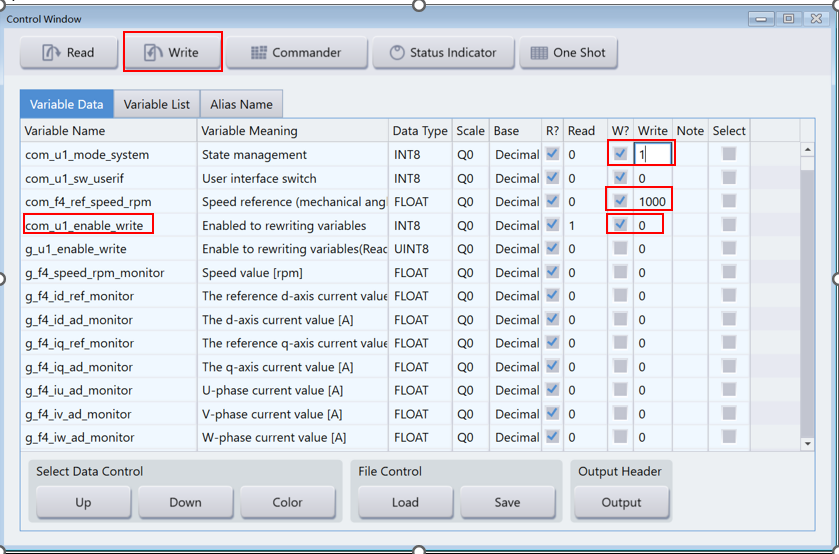

推薦使用我們內嵌的GUI工具,協助電機系統的匹配調試??稍谌鹚_官網下載??赏ㄟ^(guò)Control Window界面向系統發命令控制電機運轉,或者觀察系統運行時,各狀態變量的值。比如可寫入com_u1_mode_system為1,com_f4_ref_speed_rpm設置為所需速度命令值,來啟動電機系統。

具體操作可參考工程APN文檔。

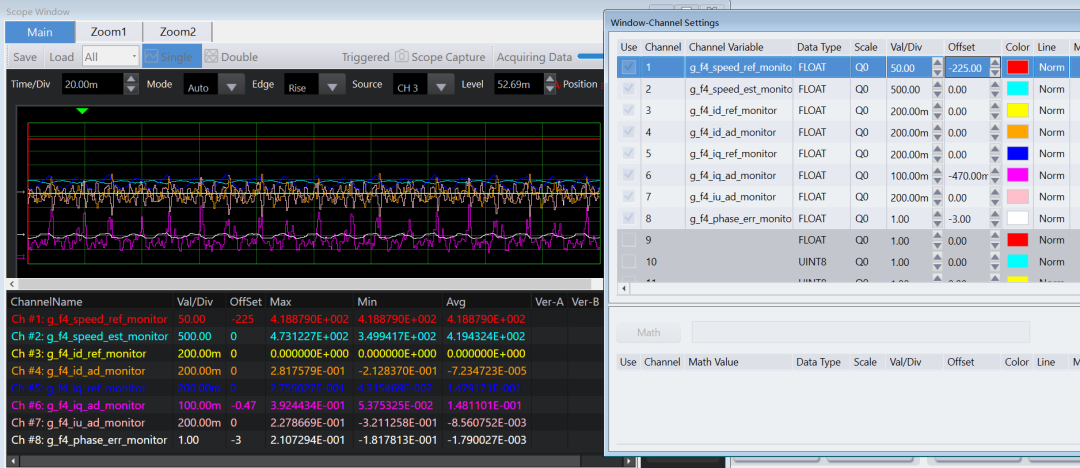

特別推薦,workbench自帶一個類示波器界面,可以實時觀看變量的波形,可將關鍵中間變量(如d,q軸電壓,d,q軸電流期望或反饋)設置為全局變量,則可以通過workbench實時觀察狀態,以配合調試。

本文介紹了,瑞薩基于RA6T2新發布的高頻注入法樣例方案,用戶在了解方案原理的基礎上,在官方網站下載,通過推薦的工具進行方案調試,可以協助客戶盡快部署自主方案,開發適應各自系統的應用。
-
