電壓放大器在傳感器系統中扮演著至關重要的角色，它如同整個系統的“能量引擎”與“精度守衛”，負責將微弱的傳感器激勵信號或輸出信號進行精準放大，是確保傳感器實現高精度、高可靠性測量的核心部件。下面將結合多個實驗案例，從應用場景、實驗系統、結果及選型要點等方面來為大家介紹。

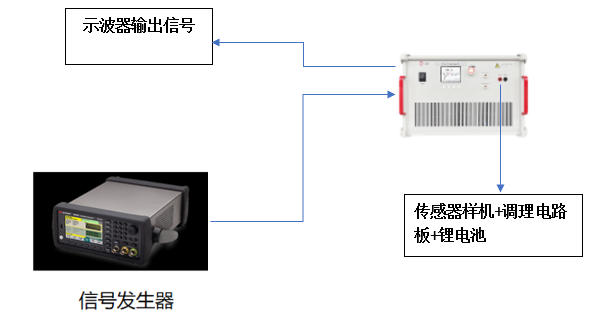

圖：智能絕緣子電壓傳感器實驗

一、電壓放大器在傳感器中的核心作用

電壓放大器在傳感器應用中的價值主要體現在兩個層面：

作為激勵源，提供高場強驅動

許多傳感器，如壓電陶瓷、電容式超聲傳感器等，需要高電壓信號才能有效工作。電壓放大器能將信號發生器產生的低壓信號（通常幾伏）放大至數十甚至上千伏，為傳感器提供足夠的驅動能量。例如，在微流控芯片中，ATA-2042電壓放大器可將信號放大50倍，用于精確調控液晶液滴的構象。

作為前置放大器，提升信號質量

對于傳感器輸出的微弱信號（毫伏甚至微伏級），電壓放大器能對其進行初步放大，顯著提升系統的信噪比，并保證信號在傳輸過程中不失真，為后續的精確分析奠定基礎。

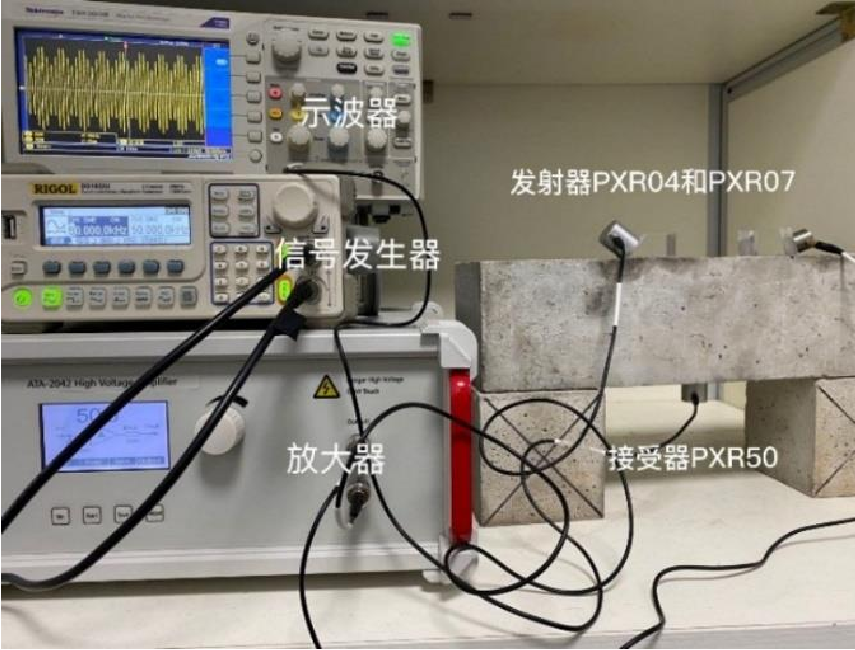

圖：聲學特性測試實驗

二、典型應用場景與實驗系統詳解

以下通過幾個具體的實驗案例，展示電壓放大器在不同類型傳感器中的應用。

1.電力傳感器測試與校驗

電力系統對電壓、電流傳感器的精度、線性度和頻率響應要求極高。

實驗名稱：智能絕緣子電壓傳感器實驗

測試設備：

信號發生器：產生標準測試波形。

高壓功率放大器：例如ATA-4000系列（輸出310Vp-p）或ATA-7050等。

傳感器樣機：基于電場耦合原理的智能絕緣子電壓傳感器或電壓電流一體化傳感器。

示波器/數據采集系統：監測和記錄傳感器輸入輸出電壓。

實驗系統與過程：

信號發生器產生特定頻率和波形的低壓信號，經高壓功率放大器放大后，直接施加到傳感器樣機的高壓電極上。同時，利用示波器或采集卡精確測量傳感器的輸出電壓響應，從而分析其線性度、靈敏度及頻率特性。

2.光學傳感器驅動與性能研究

光學傳感器因其抗電磁干擾等優點，在特殊場合應用廣泛。

實驗名稱：光學電流傳感器研制與性能研究

測試設備：信號發生器、功率放大器、光學電流傳感系統、標準電流探頭、示波器、寬帶光源、光電探測器等。

實驗系統與過程：

以螺線管式光學電流傳感器為例，信號發生器與功率放大器組合，電流流過螺線管產生磁場，引起光學探頭中的法拉第效應，最終經探測器轉換為電壓信號輸出。

實驗結果：通過線性度測試，獲得了傳感器在不同輸入電流下的輸出電壓，并成功進行線性擬合。

3.超聲傳感器的聲學特性測試

超聲傳感器在醫療、工業無損檢測中應用普遍，其性能測試依賴高質量的驅動信號。

實驗名稱：傳感器聲學特性測試

測試設備：函數發生器、ATA-2042電壓放大器、電容式超聲波傳感器、示波器、激光多普勒測振系統等。

實驗系統與過程：

函數發生器輸出的直流偏置和交流激勵信號經電壓放大器放大后，施加到電容式超聲傳感器上，驅動其發射超聲波。商用超聲傳感器作為接收器，將接收到的信號放大后送至示波器進行分析。

圖：液滴微流控芯片的功能研究

4.微流控芯片中的液滴精準操控

在生物醫學領域，電壓放大器用于微流控芯片中液滴的生成和精確控制。

實驗名稱：電壓放大器在液滴微流控芯片的功能研究中的應用

測試設備：信號發生器、ATA-2042電壓放大器、微流控芯片、驅動泵、偏光顯微鏡、相機等。

實驗系統與過程：

信號發生器產生正弦波，經ATA-2042高壓放大器放大后，施加到芯片的ITO電極上，在通道內形成電場。通過偏光顯微鏡觀察不同電場強度和不同頻率下，液晶液滴構象從中心對稱到軸對稱的轉變過程。

圖：ATA-2000系列高壓放大器指標參數

電壓放大器在傳感器技術領域中遠不止一個簡單的信號放大單元，它是連接控制信號與物理世界的橋梁，是決定許多傳感器系統性能上限和精度下限的核心引擎。無論是在傳統的電力測量、工業無損檢測，還是在前沿的生物醫學微流控、智能材料驅動與感知研究中，精心選擇和運用高性能電壓放大器，都是確保傳感器“聽得見、聽得清”的關鍵所在。
