在超聲傳感技術日益精進的今天，電壓放大器已成為超聲傳感器聲學測試中不可或缺的核心設備。它如同一位精準的"聲學能量調配師"，為超聲傳感器的性能評估與優化提供了關鍵的技術支撐。

一、超聲測試原理與系統架構

超聲傳感器的聲學測試主要涵蓋發射靈敏度、接收靈敏度、頻率響應、指向性等關鍵參數。測試系統通常包含以下核心組件：

信號發生器：產生所需的激勵信號

電壓放大器：提升信號至所需功率水平

待測超聲傳感器：轉換電信號與聲信號

參考傳感器或反射靶：提供標準參考

數據采集系統：記錄和分析測試數據

在此系統中，電壓放大器承擔著"能量樞紐"的重要角色，其性能直接影響測試的準確性和可靠性。

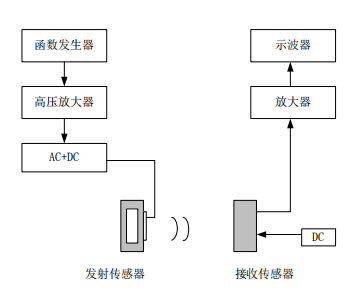

圖：傳感器聲學特性測試系統

二、電壓放大器的核心作用

提供高壓精準驅動

超聲傳感器，特別是壓電陶瓷型傳感器，需要較高的驅動電壓才能產生有效的聲壓輸出。電壓放大器能夠?qū)⑿盘柊l(fā)生器輸出的伏級信號放大至數十甚至數百伏特，為傳感器提供足夠的聲能量。例如，在醫學超聲探頭測試中，通常需要100-200Vpp的驅動電壓才能獲得足夠的聲輸出壓力。

實現復雜波形復現

現代超聲測試需要多種激勵信號，包括：

單周期脈沖（用于時域分析）

猝發波（用于頻響測試）

線性調頻信號（用于寬帶特性分析）

電壓放大器憑借其高線性度和低失真特性，能夠精確復現這些復雜波形，確保測試信號的準確性。

圖：ATA-214高壓放大器指標參數

典型測試應用與案例分析

發射響應測試

在發射靈敏度測試中，電壓放大器驅動待測傳感器向水聽器或標準反射靶發射聲波。通過測量產生的聲壓，可以計算出發射靈敏度。研究表明，使用高壓放大器能夠提供穩定的驅動信號，確保測試結果的重復性誤差小于0.5dB。

接收特性評估

接收靈敏度測試需要精確的聲源激勵待測傳感器。電壓放大器在此過程中驅動發射換能器產生標準聲場，通過測量待測傳感器的輸出電壓，計算其接收靈敏度。測試數據顯示，優化驅動波形的上升時間可以顯著改善測試精度。

頻率響應分析

通過掃描不同頻率的猝發信號，可以獲取傳感器的頻率響應特性。電壓放大器在此過程中需要保持不同頻率下的輸出穩定性，其增益平坦度直接影響測試結果的準確性。

圖：ATA-2000系列高壓放大器指標參數

電壓放大器在超聲傳感器聲學測試中發揮著至關重要的作用，其性能直接關系到測試結果的準確性和可靠性。從基礎的靈敏度測試到復雜的性能評估，電壓放大器都是不可或缺的關鍵設備。
