隨著處理器核心的性能提升，加上數據中心越來越多傳統AI數據中心采用54 V低壓直流架構，在應對兆瓦級機柜功率時，會因電流過大而產生高昂的電阻損耗，并導致銅纜線徑粗、用量大，在經濟性和實用性上均面臨挑戰。為此，NVIDIA提出轉向800 VDC直流配電系統。該新架構從傳統的415 VAC或者480 VAC交流電轉向構建端到端的800 VDC直流母線，省去了中間多余的交直流轉換環節，直接將高壓直流電輸送至計算節點。此舉不僅顯著降低了傳輸損耗，相比傳統多級轉換方案，還能節省高達26%的空間。

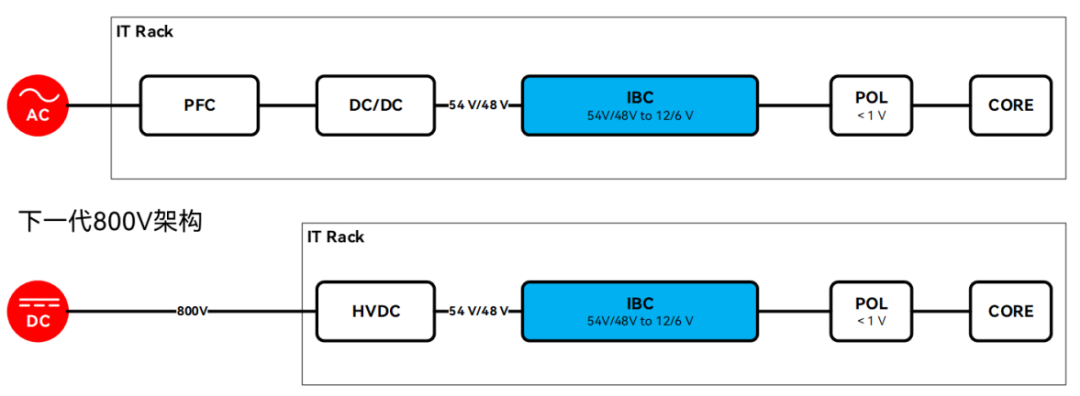

圖1: 數據中心算力電源架構

在數據中心的分級電源架構中，中間總線轉換器（IBC）扮演著承上啟下的關鍵角色：它負責將來自前端（如UPS）的48 V直流電源進行轉換，產生一個較低的中間總線電壓（如12 V或6 V），該電壓作為負載點（POL）轉換器的輸入，最終為CPU、ASIC等具體芯片提供精確、穩定的電壓。IBC的功率等級和物理尺寸已形成標準，例如常見的1/4磚封裝。針對這一標準形態，慧能泰公司以其HP1000多功能DC-DC數字電源控制器為核心，開發了高效的1/4磚電源參考設計，展示了該芯片在優化電源密度與效率方面的應用潛力。

傳統電源開發往往面臨著 “空間不夠、效率低、周期長、多樣化需求” 四大痛點，既要反復調試電路參數以滿足不同場景的功率需求，又要花費大量時間調試軟件代碼等難題，更麻煩的是，想實時監測電源輸出功率，還得額外搭建計量電路、編寫數據采集代碼，稍有不慎就會導致項目延期，甚至增加額外的研發成本。HP1000專為解決行業痛點打造的磚模塊電源參考設計正式亮相，憑借“無需代碼、即拿即用、高效可靠、靈活適配”的核心優勢，且內置功率計量功能，讓電源監測更簡單，成為工程師們的 “全能助手”。HP1000 4 mm x 4 mm QFN-24L的封裝可以實現與XDPP1100-Q024、XDPP1140-100B和XDPP1148-100B實現兼容設計。

圖2: HP1000 QFN-24L封裝及引腳定義圖

HP1000芯片特性

多功能數字控制器，支持各種48 V輸入的隔離和非隔離拓?fù)?/p>

符合PMBus Revision 1.2通訊接口，支持PEC和自定義擴展指令

最大6路可編程PWM輸出，312.5 ps等效分辨率

可編程開關頻率范圍50 kHz到1 MHz

50 MHz高速電壓采樣ADC和25 MHz高速電流采樣ADC

高性能環路控制

4個可編程通用IO

豐富多樣靈活的故障檢測和保護機制

兼容DOSA標準模擬調壓

通過直觀的圖形用戶界面（GUI）進行編程

HP1000 600 W 1/4磚模塊全橋變換器參考設計基本參數如下：

輸入電壓：42 ~ 75 VDC

輸出電壓：12 VDC

輸出電流：50 A

輸出功率：600 W

開關頻率：265 kHz

峰值效率：96.3%（30 A）

滿載效率：95.7%（50 A）

電源尺寸：58.4 mm x 36.8 mm x 12.7 mm

HP1000 600 W 1/4磚模塊全橋變換器參考設計實物圖如下：

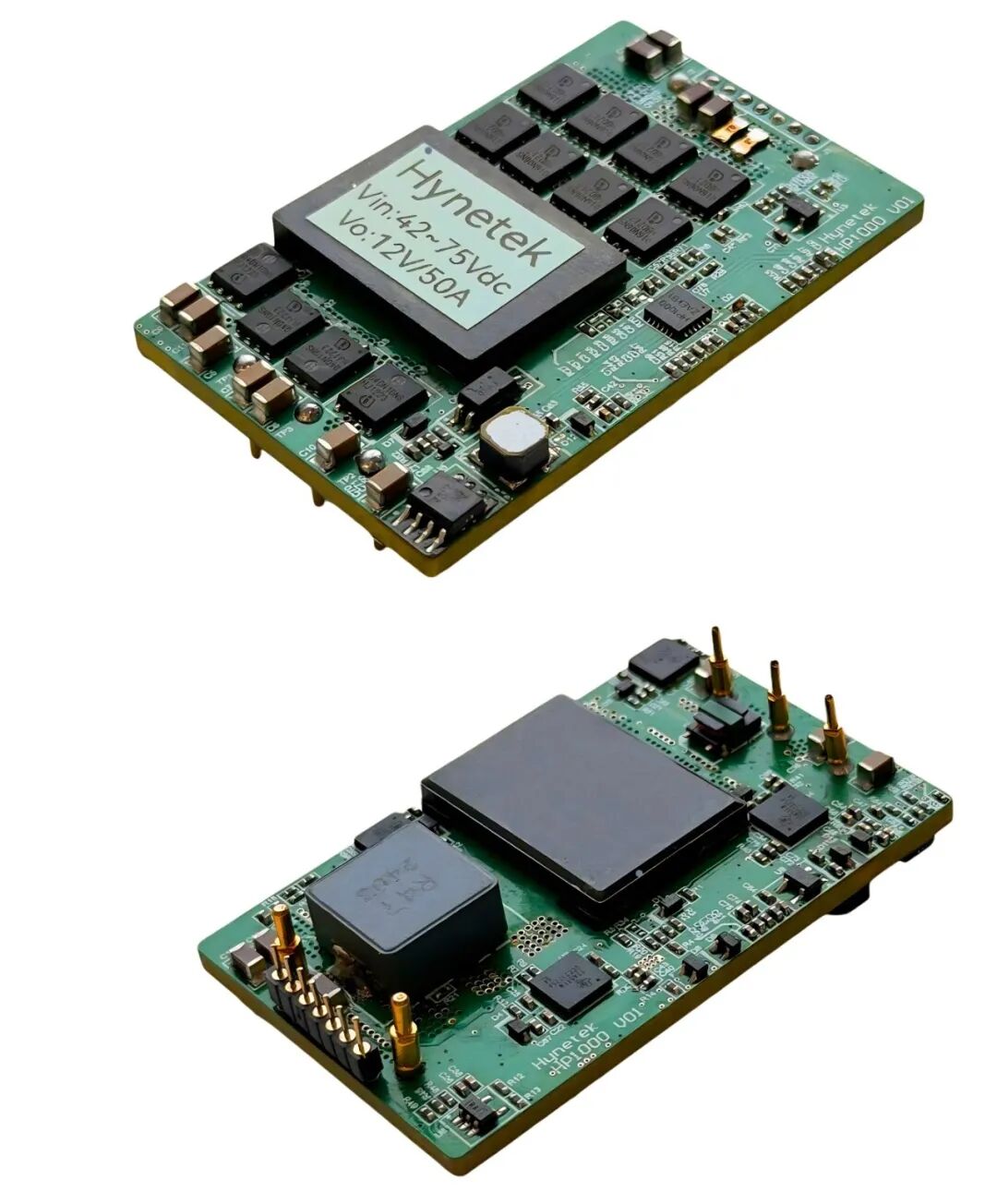

圖3: 慧能泰600 W 1/4磚模塊電源實拍圖

利用HP1000芯片設計600 W 1/4磚模塊電源四大核心優勢，破解電源設計難題。

1.全場景兼容性，無需敲代碼也可適配需求

HP1000內置非常豐富的配置選擇，支持多種PWM輸出類型、時序配置、環路配置、輸出電壓配置、工作頻率、占空比、死區、保護點、保護方式等。無論是為工業控制模塊供電，還是為通信基站的核心設備提供穩定電源，工程師無需從零開始編寫驅動代碼或控制程序，只需根據實際需求進行簡單的GUI參數配置，即可快速集成配置到HP1000芯片中，顯著降低重復開發的時間與資金成本。

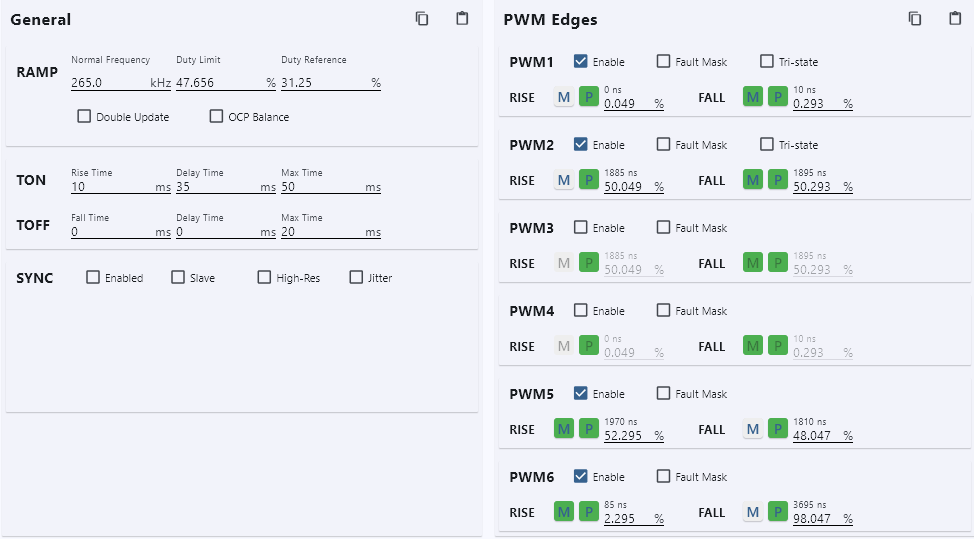

圖4:PWM配置界面

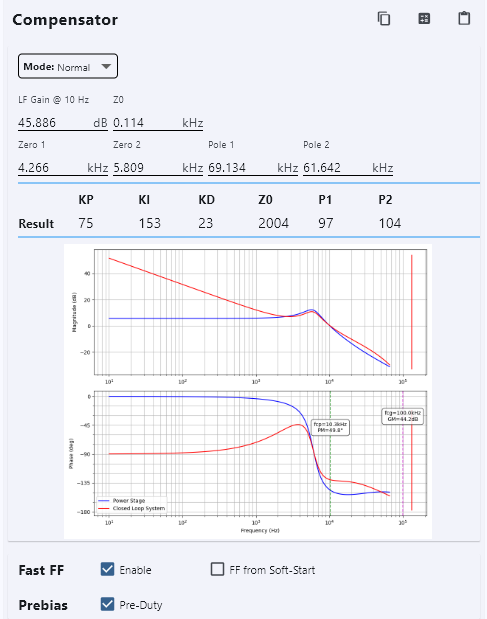

圖5: 環路配置界面

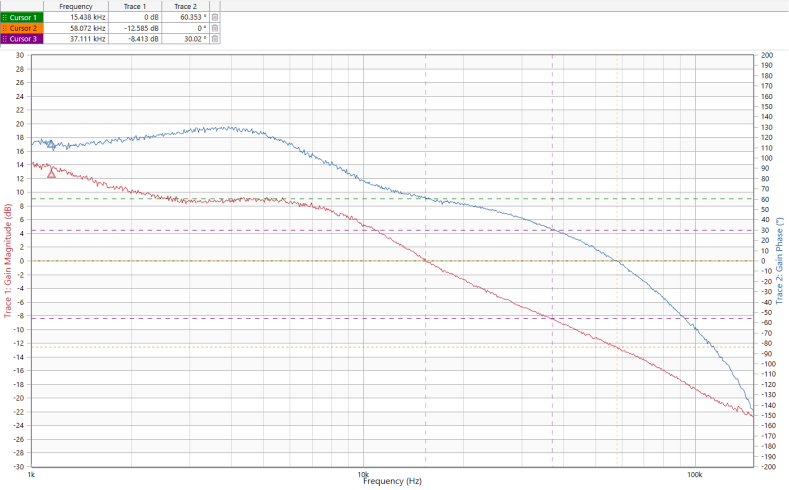

圖6:環路實測曲線：相位+60度，增益-12.6 dB

2. 內置多重保護，保障系統穩定運行

電源的可靠性直接決定了整機系統的安全與壽命。這款1/4磚模塊電源參考設計包含輸入欠壓、輸入過壓、輸入過流、變壓器飽和（變壓器副邊短路）、輸出過壓（包括反饋腳短路到地單點過壓）、輸出過流、過溫、輸出短路等多重保護機制，當出現異常工況時，能迅速自動啟動保護功能，避免模塊與后端設備損壞。

圖7:實測輸出過壓保護波形（配置13 V過壓和重啟二次）

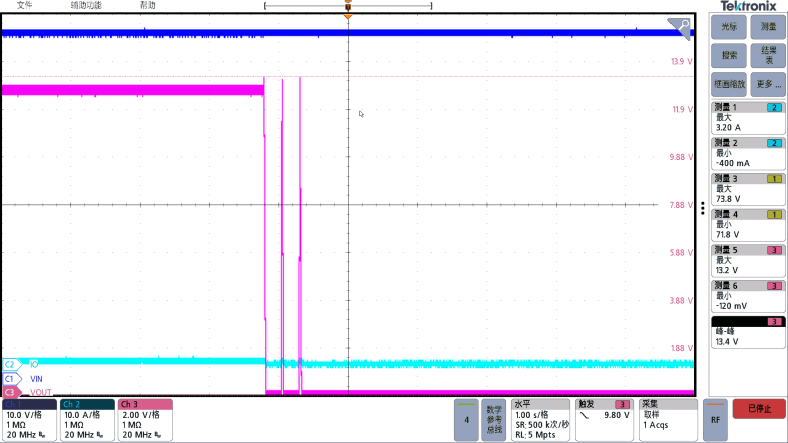

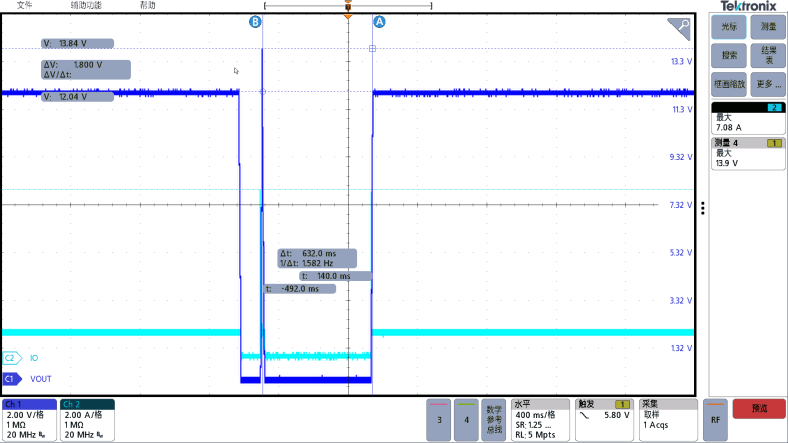

圖8:實測短路反饋腳輸出過壓波形（輸出最高13.9 V）

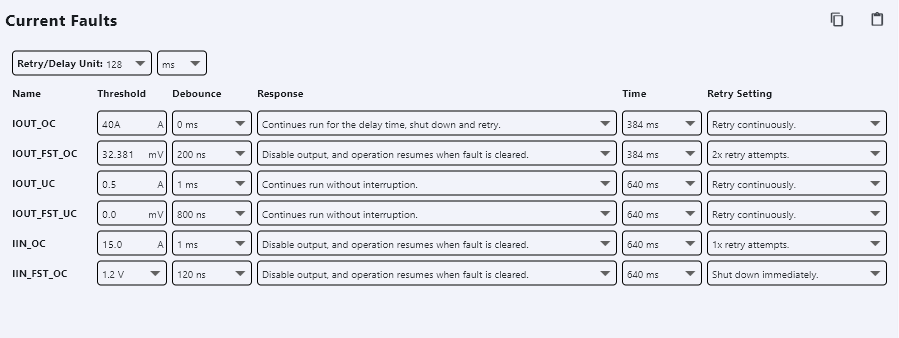

圖9:電流保護配置界面（配置40 A過流和打隔）

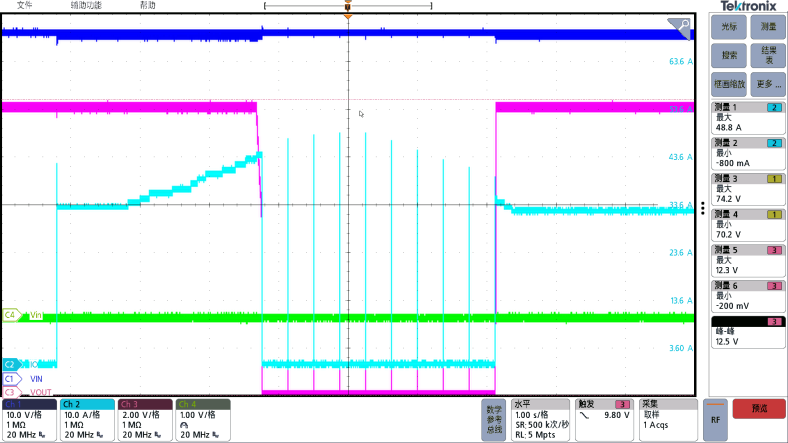

圖10:實測輸出過流保護波形（輸出電流達到41 A時打隔保護）

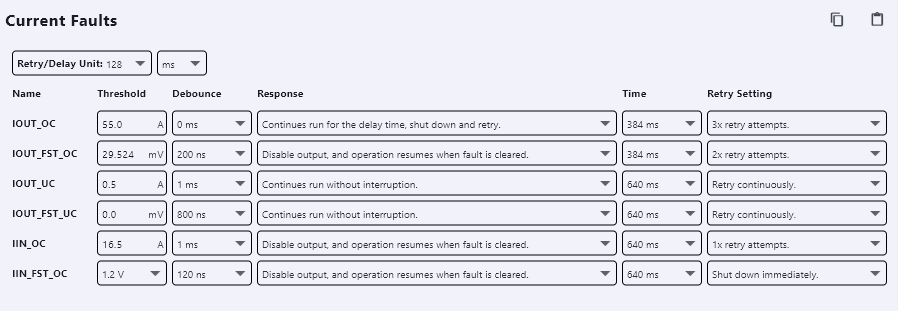

圖11:電流保護配置界面（配置55 A過流和重啟3次）

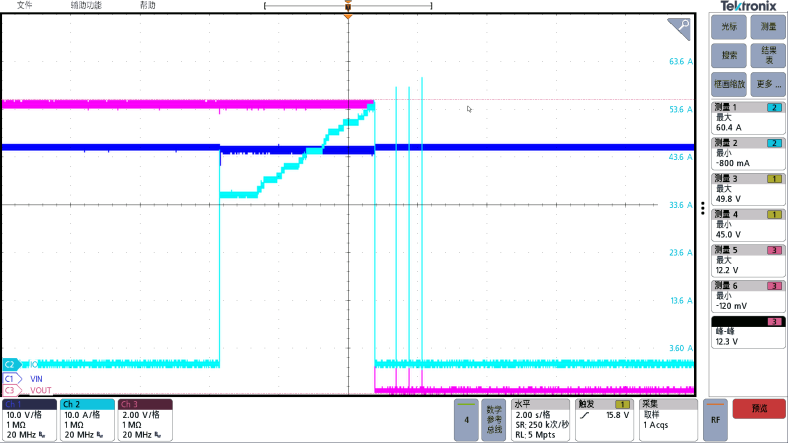

圖12:實測輸出過流保護波形（輸出電流達到56 A時保護且重啟3次后待機）

3. 內置功率計量，無需代碼實時掌握電源狀態

HP1000芯片還自帶了高精度功率計量功能，使得此600 W磚模塊參考設計全程無需編寫代碼，無需額外的功率計量，芯片就能實現高精度功率計量功能！HP1000內部已集成計量功能與數據處理電路，能實時采集輸入/輸出電壓、電流、功率、能耗等關鍵參數，校準后精度可達±1%。工程師無需額外搭建計量模塊或開發數據采集程序，且只需通過I2C接口，連接顯示屏或電腦，即可通過GUI直觀讀取實時數據；也可直接接入設備控制系統，實現功率數據的自動上傳與監控。

無論是新能源儲能項目中需精準監測電池充放電功率，還是工業自動化設備中需實時把控負載功耗，這一功能都能省去繁瑣的代碼開發與電路搭建工作，讓功率監測一步到位。

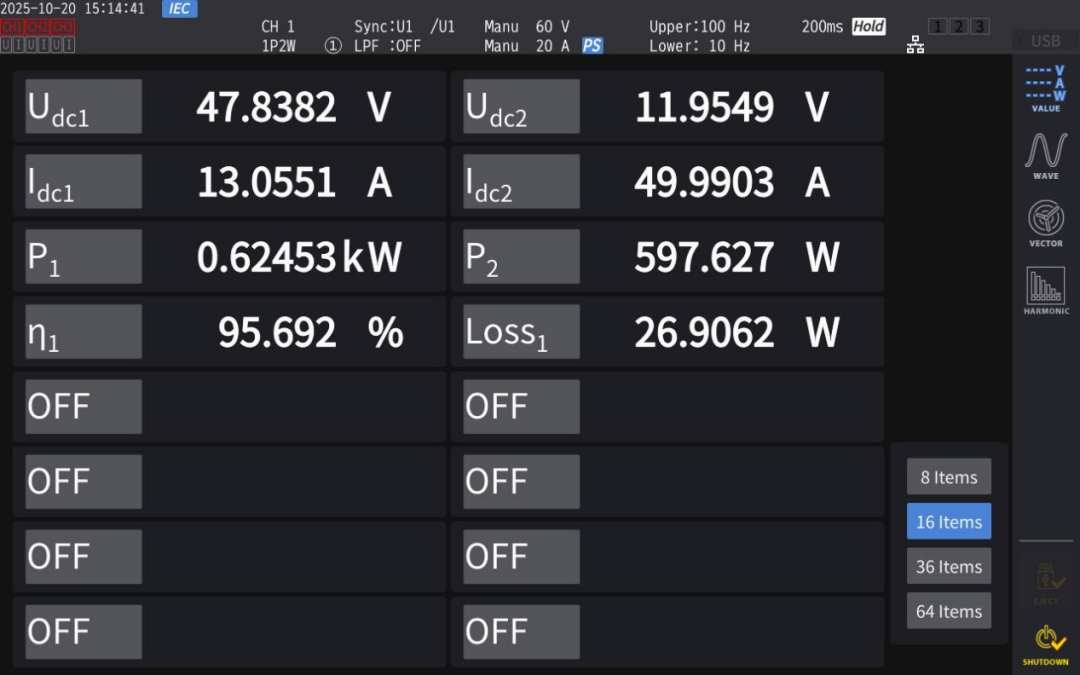

圖13:實測輸入輸出等數據

圖14:實時監測功率計量數據

4. 高密度高轉換效率，降低能耗

在42 V-75 V輸入電壓范圍內，轉換效率最高可達96.3%。相比傳統設計，不僅能大幅降低設備的能耗損失，還能減少熱量產生——這意味著工程師無需在散熱方案上反復糾結，無論是緊湊型設備還是高功率應用場景，都能輕松適配，間接縮短了整機的研發周期。

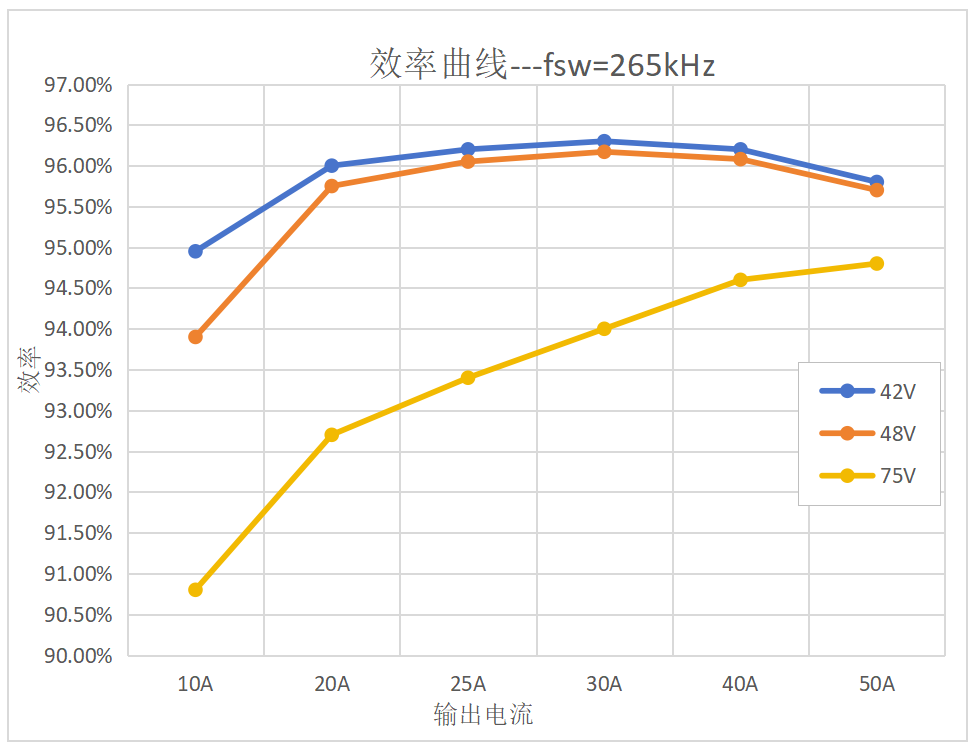

圖15:效率曲線

以下是HP1000 600 W 1/4磚模塊全橋變換器其他的性能測試數據：

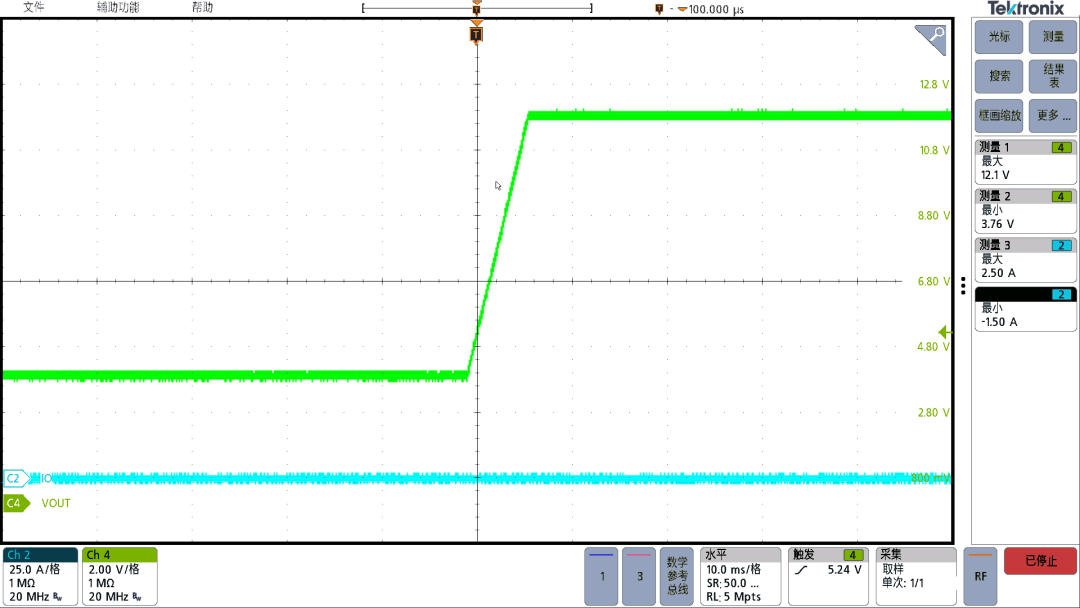

圖16:Vin=48 Vdc, Io=0 A---常溫預偏置啟機

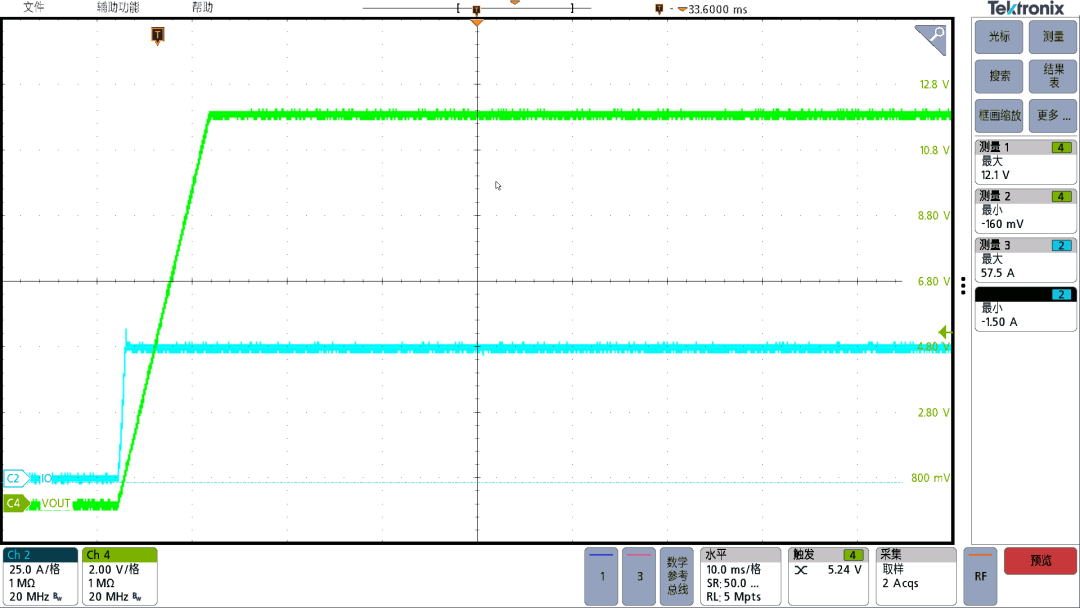

圖17:Vin=48 Vdc, Io=50 A---常溫滿載啟機

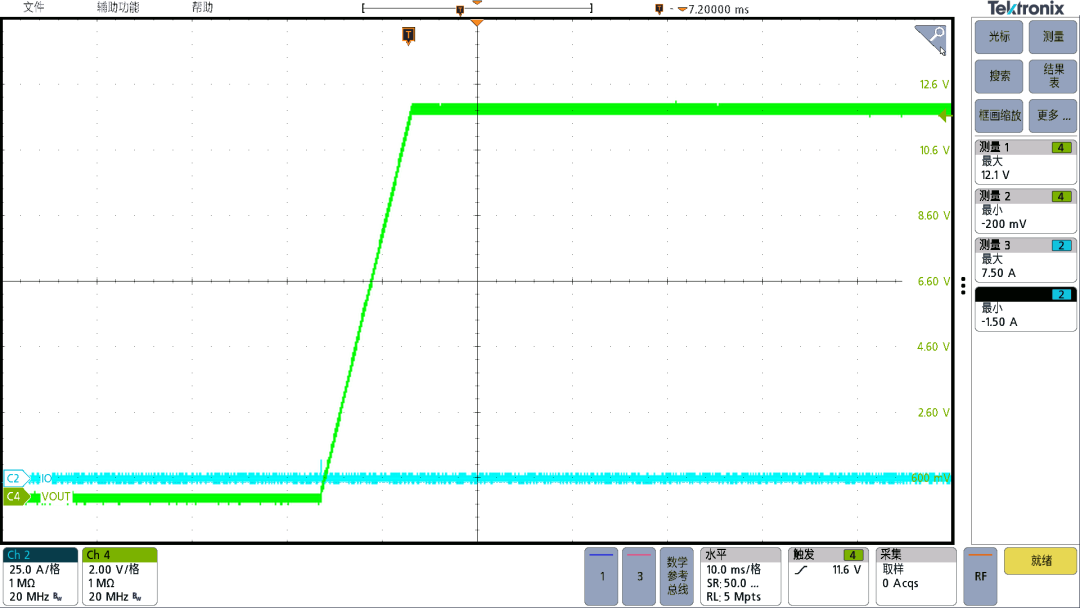

圖18:Vin=48 Vdc, Io=0 A---常溫空載啟機

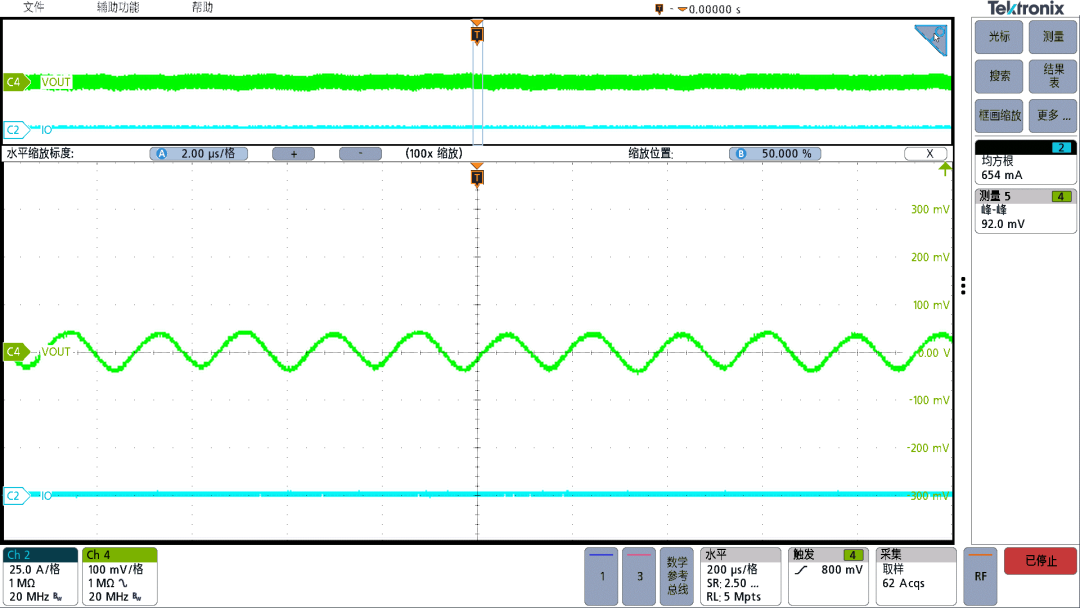

圖19:Vin=48 Vdc, Io=0 A---常溫空載紋波

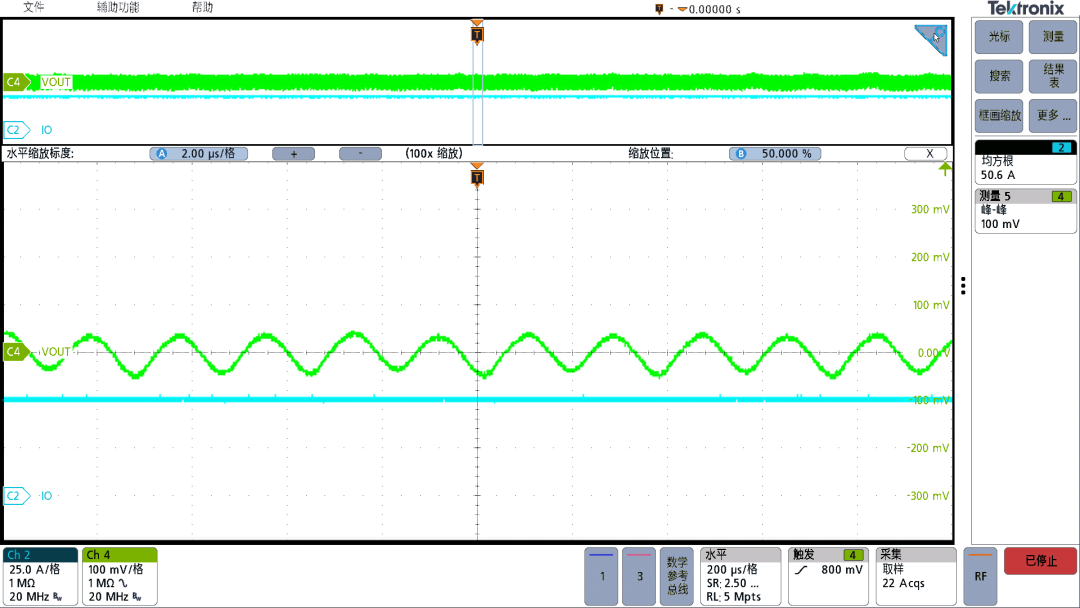

圖20:Vin=48 Vdc, Io=50 A---常溫滿載紋波

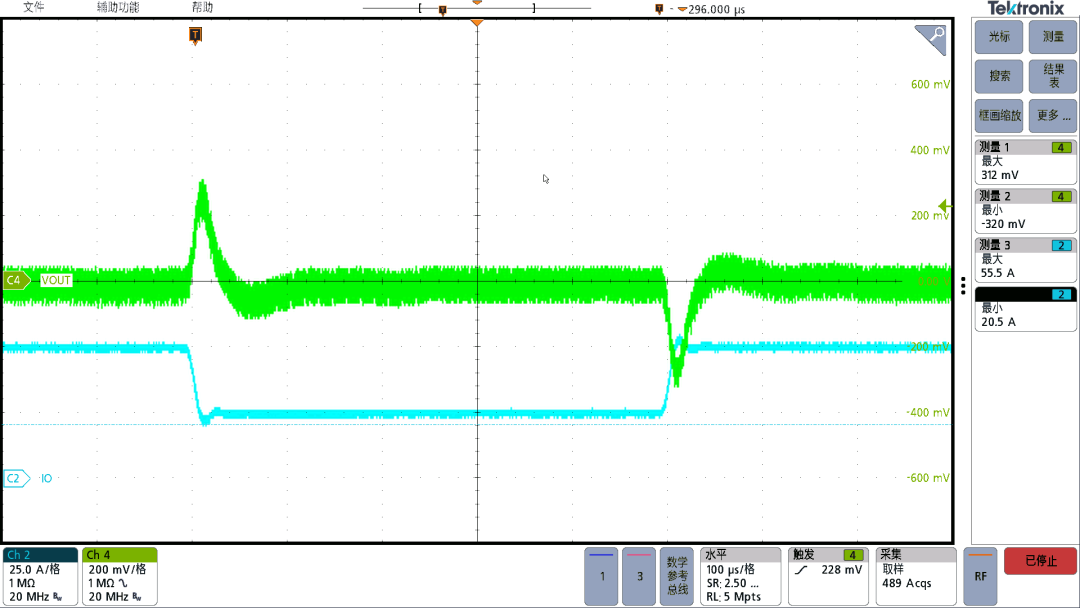

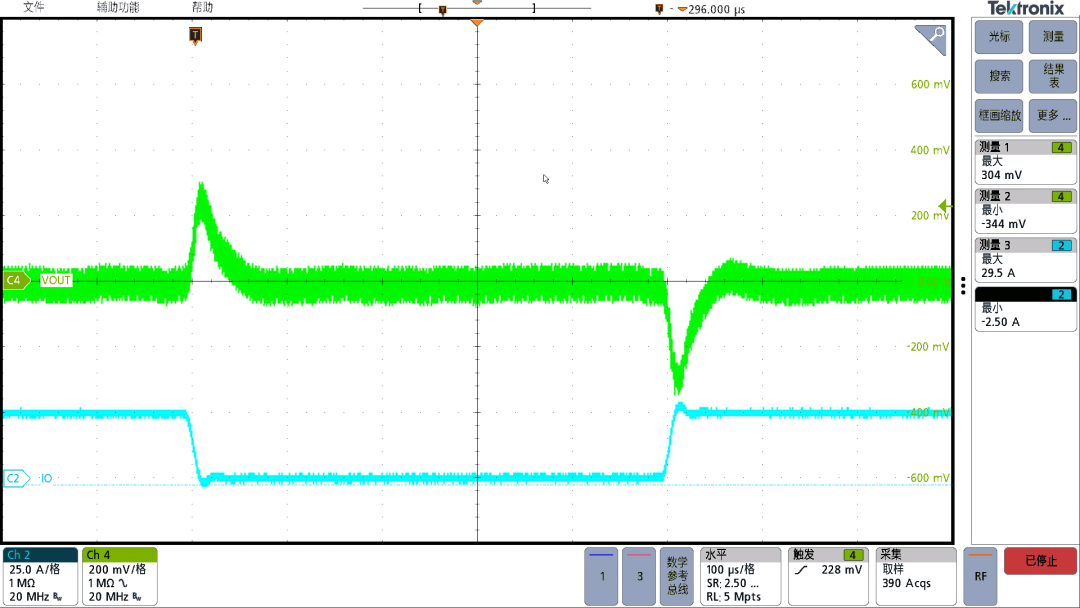

圖21:負載跳變，輸入電壓48 V, 輸出電流0 A到25 A，負載斜率2.5 A/μs

圖22:負載跳變，輸入電壓48 V, 輸出電流25 A到50 A，負載斜率2.5 A/μs

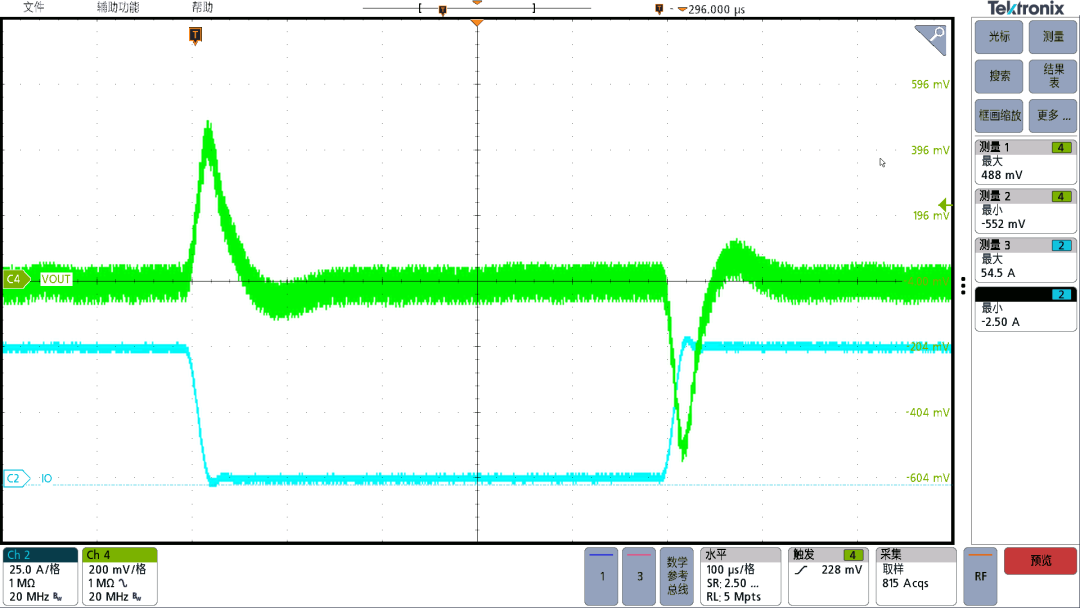

圖23:負載跳變，輸入電壓48 V, 輸出電流0 A到50 A，負載斜率2.5 A/μs

從“夠用”到“卓越”，HP1000讓電源設計更簡單、更高效、更智能！
