STMicroelectronics EVALST-3PHISOSD評估板采用完整的三相電流表，設有低成本分流電流傳感器。該解決方案基于ISOSD61器件，ISOSD61是一款單通道、電隔離、二階Σ-Δ調制器，通過分流電流傳感器測量每個相位的電流。傳感電路和PCB布局經過優化，可最大限度地提高信噪比，實現最佳精度。

數據手冊：*附件：STMicroelectronics EVALST-3PHISOSD評估板數據手冊.pdf

STMicroelectronics ISOSD61通過微控制器同步的時鐘（高達15MHz）輸出電流Σ-Δ位流，并對信號進行過采樣。該解決方案中嵌入的固件利用STM32F413RH的DFSDM濾波器，以可選的采樣率將三個位流轉換為24位電流數據。該固件還采用虛擬COM端口通信，可輕松訪問內部參數，以讀取數據并校準電路板。

特性

• 三個通道，可提供可抽取的電流樣本
• 在具有shell命令的虛擬COM端口模式下，通過USB進行通信
• 可選采樣頻率和測量帶寬
• 相間電流隔離為6kV，爬電距離和電氣間隙為8mm

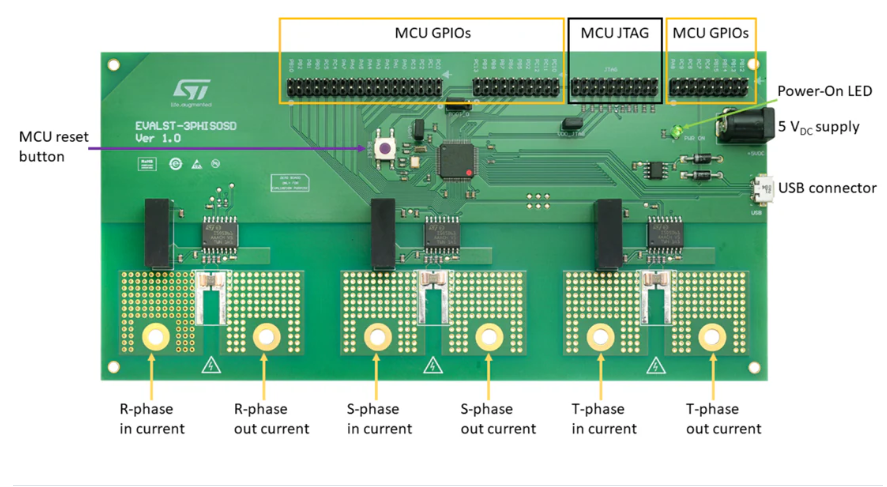

板功能描述

基于EVALST-3PHISOSD評估板的三相電流測量系統技術解析?

一、核心架構與工作原理

1. ?系統組成?
   • ?主控單元?：STM32F413RH微控制器，內置DFSDM濾波器用于數據處理
   • ?傳感核心?：ISOSD61單通道隔離式Σ-Δ調制器（支持最高15MHz時鐘）
   • ?連接接口?：USB虛擬COM端口，支持命令行配置
2. ?測量機制?
   • 采用低成本分流器進行三相電流采樣
   • 通過同步時鐘驅動Σ-Δ調制器輸出比特流
   • DFSDM濾波器將比特流轉換為24位精度電流數據

二、關鍵技術特性深度剖析

1. ?電氣隔離性能?
   • 相間隔離耐壓：6kV
   • 安全間距：8mm爬電距離與電氣間隙
   • 符合工業環境安全標準
2. ?信號處理能力?
   • 三通道電流解耦采樣
   • 可編程采樣頻率與測量帶寬
   • 優化的PCB布局與傳感電路設計，最大化信噪比

三、固件架構與通信協議

1. ?數據處理流程?
   • 實時接收ISOSD61輸出的Σ-Δ比特流
   • 通過DFSDM濾波器進行數字濾波
   • 輸出24位電流數據（采樣率可配置）
2. ?用戶交互接口?
   • 虛擬COM端口通信模式
   • 支持shell命令訪問內部參數
   • 提供數據讀取與板級校準功能

四、典型應用場景

1. ?工業驅動系統?
   • 電機驅動電流監控
   • 功率逆變器電流檢測
   • 可再生能源發電系統
2. ?測量優勢?
   • 高精度24位電流測量
   • 靈活的采樣率配置
   • 完整的電氣隔離保護

五、設計要點與注意事項

1. ?時鐘同步要求?
   • 需確保向各ISOSD61器件提供同步時鐘
   • 時鐘頻率最高支持15MHz
2. ?校準機制?
   • 通過固件內置校準功能調整測量精度
   • 支持命令行動態參數配置
