隨著 “雙碳” 目標推進，越來越多企業、園區甚至家庭開始安裝分布式光伏、儲能系統。但不少用戶遇到過這樣的困擾：發電量忽高忽低，用電負荷一波動，并網系統就頻繁跳閘；更麻煩的是，一旦出現 “倒送電”—— 也就是自家發的電反向流入公共電網，不僅可能觸發電網保護機制，還得面臨合規風險。其實，這些問題的核心，都指向一個關鍵環節：用戶側并網系統的防逆流控制。

一、為什么防逆流成了分布式并網發電系統的 “必答題”？

1）先搞清楚一個問題：為什么電網要嚴管 “倒送電”？

用戶側并網發電系統通常包括分布式光伏、風力發電和儲能設備。這些系統在發電量超過用戶自身用電需求時，若未加控制，多余的電倒送入網，會給配電網的負荷平衡、繼電保護帶來挑戰，嚴重時可能導致局部電網電壓異常，甚至影響其他用戶的用電安全。

2）這也是為什么國家出臺了明確的規范要求：

按《光伏發電接入配電網設計規范》（GB/T 50865-2013）規定，不可逆并網的光伏系統，必須裝逆向功率保護設備；一旦檢測到逆向電流超過額定輸出的 5%，2 秒內就得自動降出力或停送。

新發布的《用戶側電化學儲能系統接入配電網技術規定》（GB/T 43526-2023）也明確，不允許倒送電的儲能系統，公共連接點必須具備逆向功率保護功能。

簡單說：想裝分布式發電？先解決防逆流問題，這是合規的 “入場券”，也是系統安全運行的 “安全閥”。而防逆流功能的核心，是通過監測、調節和保護三重機制，確保電能單向流動——只進不出，保障電網穩定。

二、防逆流怎么實現？“軟硬結合” 是核心

防逆流不是簡單裝個開關就行，而是需要 “軟件柔性調節 + 硬件剛性保護” 的組合方案。具體怎么選，關鍵看兩個因素：逆流監測點與并網柜的距離，以及實際應用場景（光伏、儲能還是混合系統）。

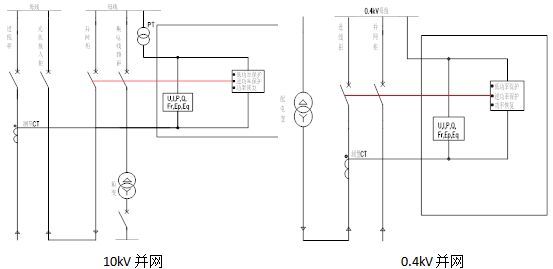

1. 近距離場景（100m）：單機版裝置搞定

大多數中小型分布式項目，逆流監測點和并網柜之間的距離在100米以內，用AM5SE-IS 單機版防逆流保護裝置方案，該裝置針對單一監測點，最多5段低功率跳閘功能，響應速度快，支持35kV、10kV 及低壓 380V 多種電壓等級。

2. 遠距離場景（100m - 40km）：主從機方案更可靠

大型工業園區、分布式光儲電站，逆流監測點和并網柜可能隔了幾公里甚至幾十公里，這時候就需要AM5SE-PV 系列主從機方案，通過光纖連接實現遠程控制。

根據距離不同，方案又分兩種：

光纖直跳方案：100m - 1.5km 主從機之間采用多模光纖（波長 850nm，ST 接口），1.5km-20km 主從機之間采用單模光纖（1310nm），20km-40km 主從機之間采用長距單模光纖（1550nm），，響應速度快，適合對時延敏感的場景。

單一逆流監測點：主機AM5SE-PVM與從機AM5SE-PVS組合，1臺主機AM5SE-PVM最多帶5臺從機AM5SE-PVS，1臺從機AM5SE-PVS只能跳1個跳閘點，1臺主機AM5SE-PVM可以做8段低功率跳閘

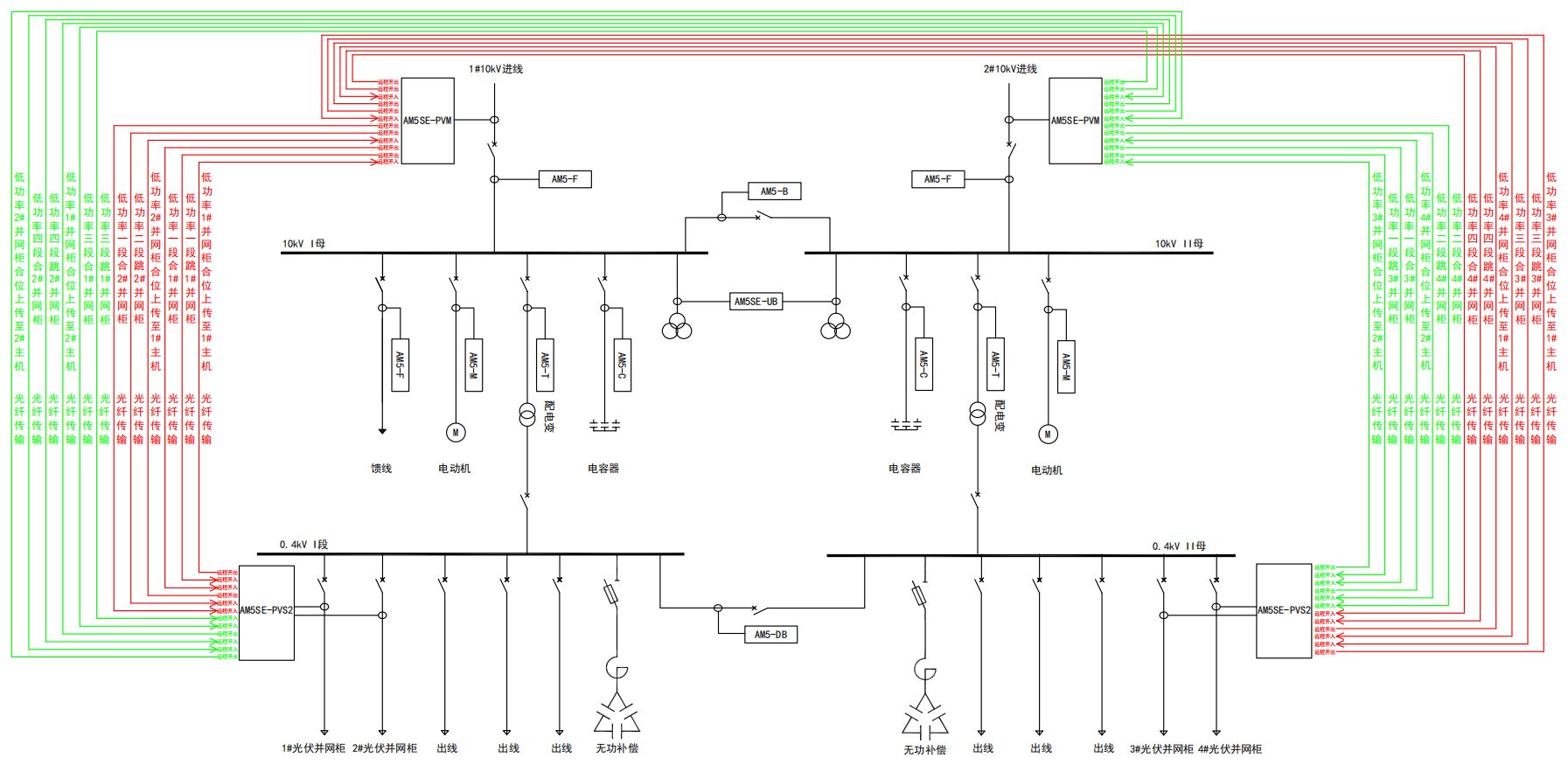

多個逆流監測點，多個跳閘點：主機AM5SE-PVM與從機AM5SE-PVS2組合，1臺主機AM5SE-PVM最多帶5臺從機AM5SE-PVS2，1臺從機AM5SE-PVS2最多可以對應4臺主機AM5SE-PVM，1臺從機AM5SE-PVS2最多可以跳4個跳閘點（每個跳閘點離裝置距離不超過50米），1臺主機AM5SE-PVM可以做8段低功率跳閘；

雙市電進線

GOOSE 通訊方案：選用主機AM5SE-PVM-GOOSE與從機AM5SE-PVS-GOOSE組合，通過光纖組通信網絡，100m - 20km 主從機之間采用 1310nm 單模光纖（FC 接口），20km-40km主從機之間采用 1550nm 光纖，只需按防逆流監測點配置主機AM5SE-PVM-GOOSE數量，1個防逆流監測點1臺A主機M5SE-PVM-GOOSE，1個從機AM5SE-PVS-GOOSE最多可以跳10個跳閘點（每個跳閘點離裝置距離不超過50米），1臺AM5SE-PVS-GOOSE可以做8段低功率跳閘；

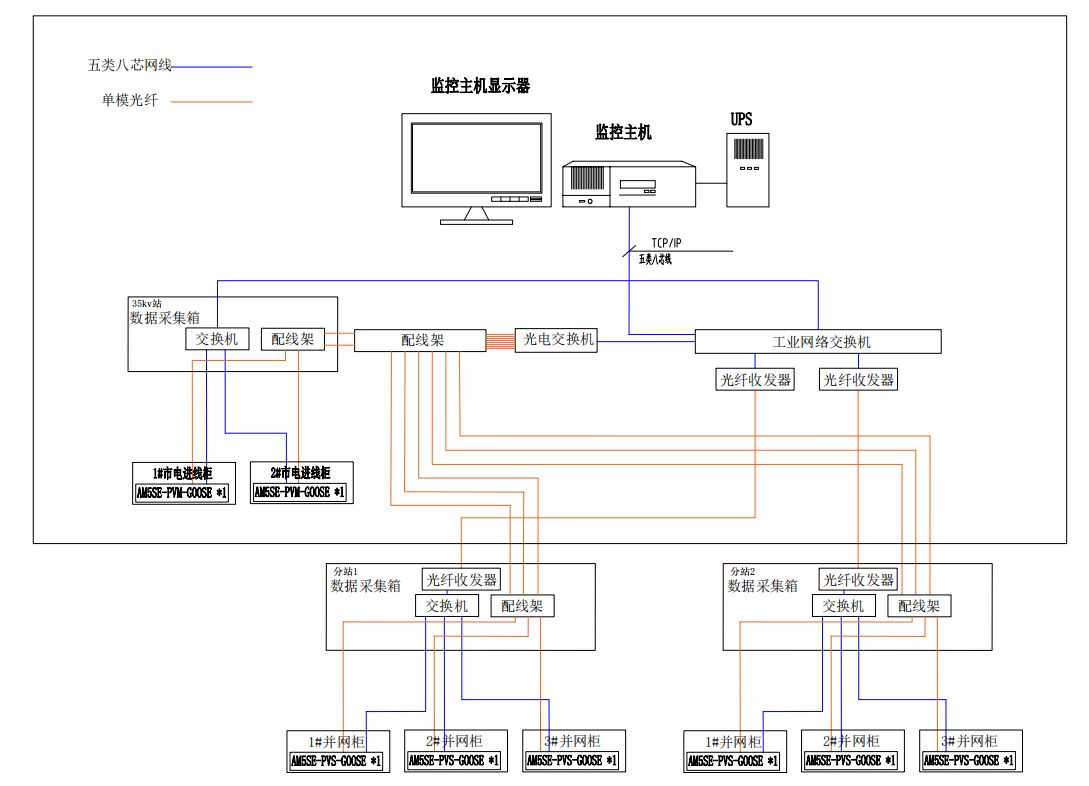

主從機通信組網光纖直連拓?fù)鋱D

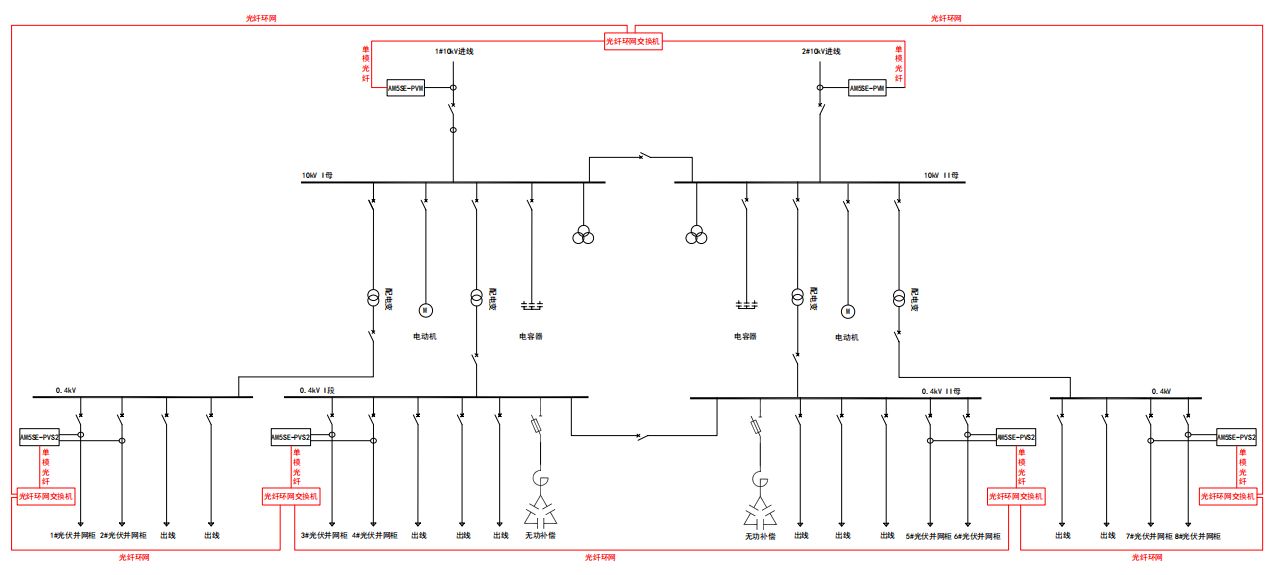

主從機通信組網借光纖環網交換機組光纖環網拓?fù)鋱D

主從機方案的優勢很明顯：1 臺主機最多能帶 多 臺從機，1 臺從機最多能控制 多個跳閘點，還支持 8 段低功率保護 —— 也就是說，能根據負荷變化分階段調節發電量，避免 “一跳閘就全?！?，提升系統利用率。

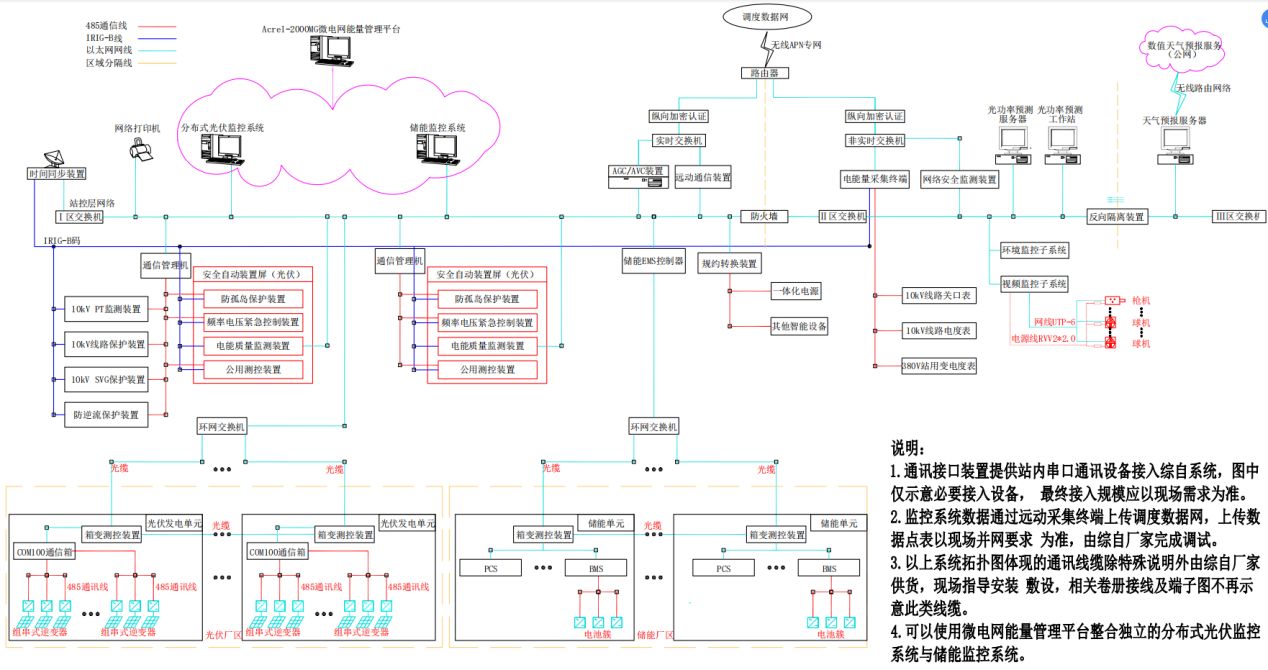

三、系統拓?fù)洌喝龑蛹軜?gòu)保障穩定運行

防逆流不是孤立的設備，而是融入整個并網系統的 “一環”。專業的用戶側并網系統，會按站控層、間隔層、設備層三層架構設計：

設備層：包括光伏組件、逆變器、儲能柜、風力發電機等發電設備，以及防逆流保護裝置、電能質量監測儀等二次設備，是數據采集的 “前端”。

間隔層：通過通信管理機和交換機，把設備層的實時數據匯總、傳輸，實現對單個 “間隔”（比如一個光伏陣列、一個儲能單元）的本地控制。

站控層：在監控室配置監控主機、通信系統、對時系統，實現整個項目的統一監控和自動化管理，還能對接上級電網調度，滿足合規要求。

另外，系統還會配一套 “一體化電源”，給監控主機、保護裝置等關鍵設備供電，哪怕電網停電，也能保證防逆流系統正常工作 —— 畢竟極端情況下，防逆流才是 “最后一道防線”。

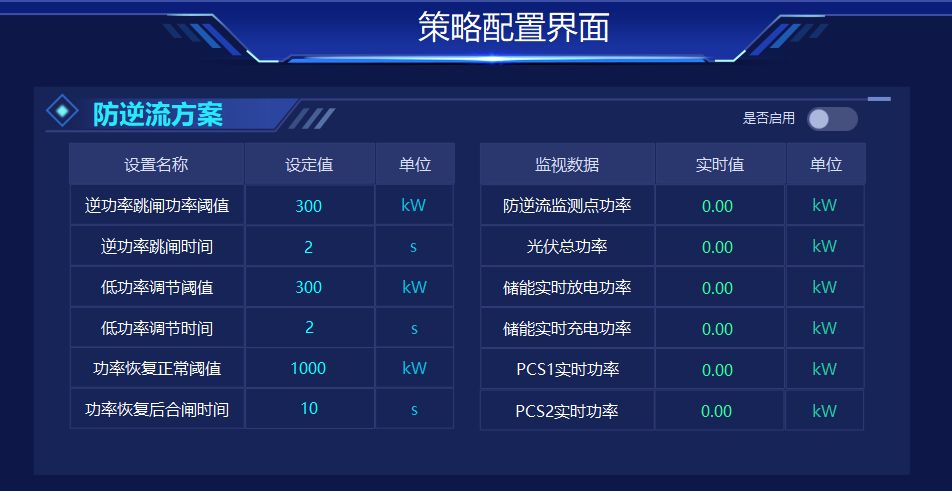

四、軟件功能：讓防逆流更 “智能”

不管是單機還是主從機方案，核心都離不開防逆流軟件的 “智慧大腦”。這款軟件能實現三大關鍵功能：

低功率柔性調節：提前設置低功率調節的功率閾值（該功率為用戶側公共電網的下網功率），當公共電網的下網功率較低，可能會有逆向功率產生，防逆流軟件柔性調節，給用戶側并網發電系統的并網單元發送降低發電功率指令，防止逆向功率產生。

逆功率剛性跳閘：提前設置逆功率跳閘功率閾值（用戶側并網發電系統向公共電網反向供電的上網功率），當該上網功率觸發閾值，軟件向用戶側并網發電系統的并網單元發跳閘指令，切斷并網單元，防止持續逆向供電。

功率恢復自動合閘：跳閘后，下網功率恢復正常閾值，且在功率恢復合閘時間內未恢復合閘，防逆流軟件向跳閘的并網單元發合閘指令，自動恢復發電，不用人工操作，提高系統利用率，減少公共電網使用。

這種“預防-保護-恢復”的閉環控制，既保障安全，又最大化發電效益。同時軟件還能實時顯示光伏總功率、儲能充放電功率、每個并網單元的實時功率，讓運維人員隨時掌握系統狀態，相當于給防逆流裝了 “眼睛” 和 “手腳”。

五、典型應用案例：覆蓋多行業，實踐驗證可靠性

中船九院 34.8MW 分布式光伏項目：大型廠區光伏項目，監測點與并網柜距離跨度大，采用 AM5SE-PV 主從機方案，通過光纖直跳實現多區域防逆流，保障 34.8MW 大容量光伏安全并網。

寰宇東方 3.75MW/10.06MWh 儲能項目：光儲混合系統，用防逆流軟件精準調節光伏出力和儲能充放電，既避免倒送電，又最大化利用自發自用電量，降低企業用電成本。

紅沿河核電站 6.04MW 分布式光伏項目：對安全性要求極高的場景，采用 “軟件調節 + 硬件跳閘” 雙重保護，配合三層架構的監控系統，實現零倒送電、零跳閘事故。

巨星養殖場 0.4kV 低壓并網項目：小型低壓項目，距離近，用 AM5SE-IS 單機版裝置，成本低、安裝簡單，滿足養殖場的光伏自用需求。

從幾十 kW 的小型項目，到幾十 MW 的大型電站；從純光伏系統，到光儲混合系統，這套防逆流方案都能適配 —— 核心就是 “按需選型”，不浪費、不將就。

結語：防逆流不是 “額外成本”，而是 “長期收益”

很多用戶覺得，裝防逆流設備是 “多花錢”，但實際上，合規的防逆流系統能避免因倒送電被電網處罰，減少頻繁跳閘帶來的發電損失，還能延長逆變器、儲能等設備的壽命。

隨著分布式發電越來越普及，電網對防逆流的要求只會更嚴。與其等出了問題再整改，不如一開始就選對方案 —— 畢竟，安全并網、高效發電，才是分布式項目的核心價值。

如果你的項目正在規劃或遇到防逆流難題，不妨對照文中的場景選型，或者咨詢專業廠家，讓防逆流系統真正成為分布式發電的 “守護神”。
