Acrel-1000DP分布式光伏解決方案按照各地電網部門并網要求，集成實時監控、智能預測、數據安全、可調可控、上傳調度，滿足各地并網要求，這得益于安科瑞多年積累下來的大量的項目經驗和技術底蘊，幫助客戶精準并網，提前鎖定投資收益。

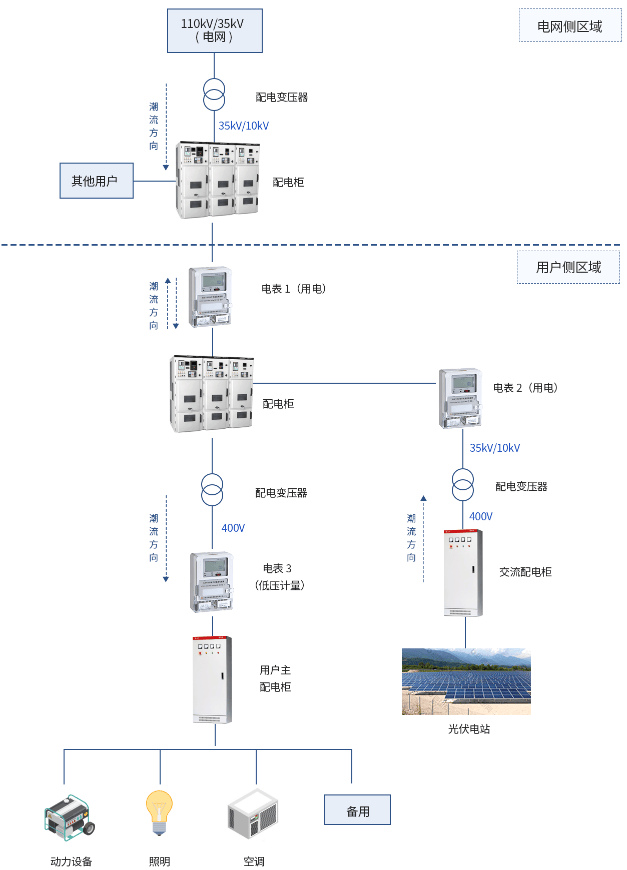

分布式光伏監控系統 系統拓?fù)?/p>

1.光伏、儲能防逆流方案一

（1）光伏防逆流速斷方案

通過在市電進線處安裝防孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏情況。通過信號反饋實現對并網點斷路器的切斷動作。一旦發生孤島、逆流情況，就及時切斷并網點斷路器，實現防孤島、防逆流目的。

優勢：成本較小，改造簡單；

劣勢：導致部分光伏棄電。

配置清單：

防逆流保護裝置：AM5SE-IS 1臺

（2）儲能防逆流速斷方案

通過在市電進線處安裝防孤島/逆流一體化裝置，實時監測儲能放電情況。通過信號反饋實現對并網點斷路器的切斷動作。一旦發生孤島、逆流情況，就及時切斷并網點斷路器，實現防孤島、防逆流目的。

優勢：成本較小，改造簡單；

劣勢：導致負荷對市電，特別是高峰電量的需求，使得用戶用電成本增加。

配置清單：

防逆流保護裝置：AM5SE-IS 1臺

2.2 光伏、儲能防逆流方案二

（1）光伏防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對逆變器的輸出功率進行調整，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制逆變器輸出，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用光伏；

劣勢：不能直接修改參數，配置不方便。

配置清單：

防逆流保護裝置：AM5SE-IS 1臺

協調控制器：ACCU-100 1臺

（2）儲能防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測儲能放電上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對變流器的放電功率進行調整，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用儲能電來滿足負荷需求；

劣勢：不能直接修改參數，配置不方便。

配置清單：

防逆流保護裝置：AM5SE-IS 1臺

協調控制器：ACCU-100 1臺

（3）光儲防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測光儲系統的上網情況，將監測信號上傳給協調控制器。通過對逆流數據、儲能SOC的狀態、變流器的狀態進行邏輯分析。首先通過降低儲能放電功率、增加充電功率、降低光伏逆變器出力，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：優先保障光伏就地化消納，提升光伏、儲能的利用價值；

劣勢：不能直接修改參數，配置不方便。

配置清單：

防逆流保護裝置 ：AM5SE-IS 1臺

協調控制器： ACCU-100 1臺

2.3 光伏、儲能防逆流方案三

（1）光伏防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏上網情況，將監測信號上傳給能量管理系統。通過對逆流數據的邏輯計算對逆變器的輸出功率進行調整，實現無逆流情況。

同時，為防止能量管理系統宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制逆變器輸出，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：能夠柔性防逆流 ，可以盡可能利用光伏；具備數據存儲、報表、人機界面等；

劣勢：系統配置相對高些。

配置清單：

防逆流保護裝置：AM5SE-IS 1臺

微電網能量管理系統：Acrel-2000MG 1套

（2）儲能防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測儲能放電上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對變流器的放電功率進行調整，實現無逆流情況。

同時，為防止能量管理系統宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用儲能電來滿足負荷需求；

劣勢：系統配置相對高些。

配置清單：

防逆流保護裝置： AM5SE-IS 1臺

微電網能量管理系統：Acrel-2000MG 1套

（3）光儲防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測光儲系統的上網情況，將監測信號上傳給能量管理系統。通過對逆流數據、儲能SOC的狀態、變流器的狀態進行邏輯分析。首先通過降低儲能放電功率、增加充電功率、降低光伏逆變器出力，實現無逆流情況。

同時，為防止能量管理系統器宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：優先保障光伏就地化消納，提升光伏、儲能的利用價值；

劣勢：系統配置相對高些。

配置清單：

防逆流保護裝置：AM5SE-IS 1臺

微電網能量管理系統：Acrel-2000MG 1套

該系統集成實時監控、智能預測、數據安全等功能，符合各地電網并網要求，幫助客戶在“430”節點前完成快速并網，鎖定原有政策下的保底電價和全額上網收益。
