10 位 AFE53902-Q1 和 8 位 AFE43902-Q1 器件 （AFEx3902-Q1） 是雙通道智能模擬前端 （AFE），適用于 LED 照明的多斜率熱折返。LED燈的輸出隨著溫度的升高而降低。多斜率熱折返有助于保持 LED 的穩定光輸出，無論溫度如何變化，同時將 LED 溫度限制在編程閾值內。
*附件：afe43902-q1.pdf

AFEx3902-Q1 具有用于溫度輸入的 ADC 和作為輸出的 DAC 或 PWM 發生器。這些器件具有集成狀態機，預編程為多斜率熱折返控制器。AFEx3902-Q1 是汽車尾燈和前大燈以及園藝燈熱折返的絕佳選擇。AFEx3902-Q1 獨立于編程到 NVM 中的參數工作，因此使這些智能 AFE 能夠?qū)崿F(xiàn)無處理器應用和設計重用。這些器件還自動檢測 I 2C 或 SPI，并具有內部基準電壓源。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T A
• 多坡熱折返
  • 10位模數轉換器（ADC）輸入
  • 數模轉換器 （DAC） 輸出
    • 10 位 （AFE53902-Q1）
    • 8 位 （AFE43902-Q1）
  • 脈寬調制 （PWM） 輸出，具有 7 位占空比
  • 從非易失性存儲器 （NVM） 進行獨立作
  • 基于查找表 （LUT） 的參數配置
  • 熱敏電阻分段線性化器
• 自動檢測 I 2C 或 SPI
  • 1.62V V IH，V DD = 5.5 V
• VREF/MODE引腳可在編程模式和獨立模式之間進行選擇
• 用戶可編程N(yùn)VM
• 內部、外部或VDD基準電壓源
• 工作范圍廣
  • 電源：1.8 V 至 5.5 V
• 微型封裝：16引腳WQFN（3 mm × 3 mm）

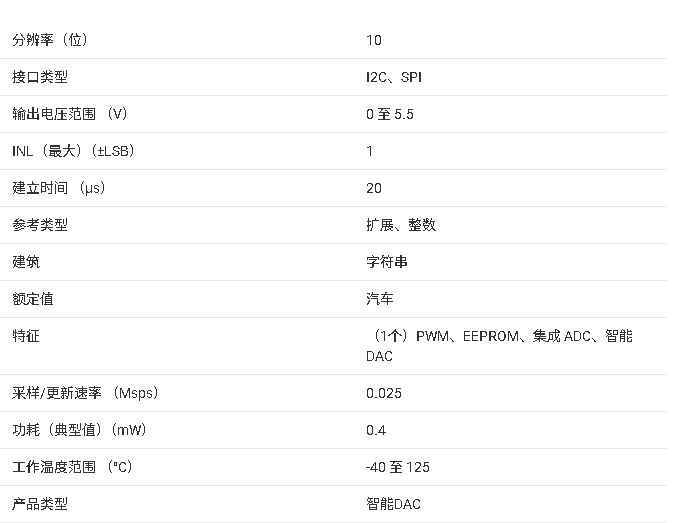

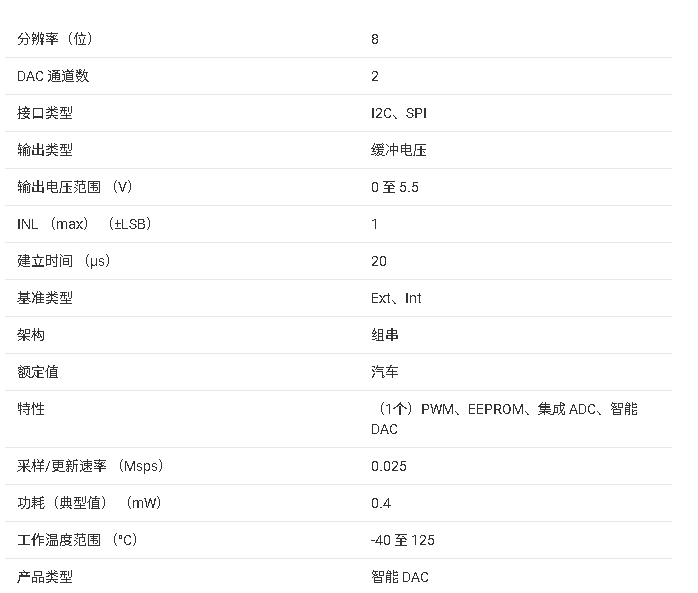

參數

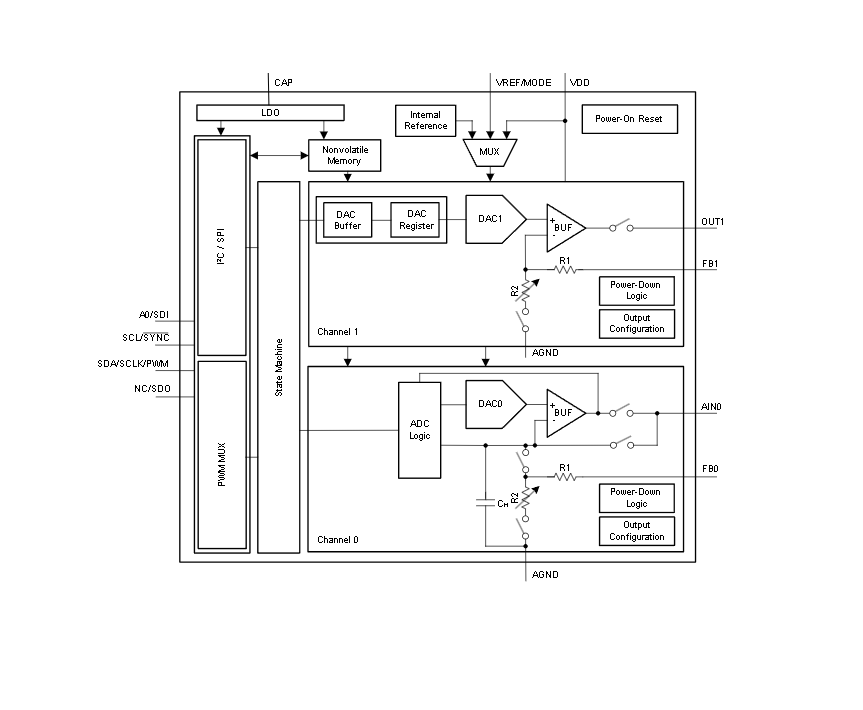

方框圖

AFE53902-Q1（10 位）與 AFE43902-Q1（8 位）是德州儀器（Texas Instruments）推出的 汽車級雙通道智能模擬前端（AFE） ，專為 LED 照明多斜率熱折返控制設計，集成 ADC、DAC/PWM 輸出、非易失性存儲器（NVM）及自動識別的 I2C/SPI 接口，滿足 AEC-Q100 Grade 1（-40°C 至 + 125°C）工業級環境要求，核心應用于汽車尾燈、前照燈等 LED 熱管理場景，兼具高精度、低功耗與獨立運行能力。以下從核心特性、性能參數、功能架構、應用設計及訂購信息等方面展開總結。

一、核心特性與產品定位

1. 基礎參數與架構

• 通道與分辨率 ：
  • 通道配置：1 路 10 位 ADC（溫度輸入）+ 1 路 DAC（電壓輸出，10 位 / 8 位）+ 1 路 7 位 PWM 輸出，雙通道獨立控制，支持溫度 - 電壓 / PWM 的多斜率映射，適配 LED 熱折返場景。
  • 分辨率差異：AFE53902-Q1（DAC 10 位）、AFE43902-Q1（DAC 8 位），ADC 均為 10 位，滿足不同精度需求的 LED 電流 / 電壓調節場景。
• 輸出模式與范圍 ：
  • 電壓輸出：支持 1×/1.5×/2×/3×/4× 可編程增益，輸出范圍 0-VDD（1.8V-5.5V），零碼誤差 6-15mV（VDD=5.5V），適配 LED 驅動電壓精準控制。
  • PWM 輸出：7 位占空比（0.78%-98.44%，代碼 127 對應 100%），頻率 0.218kHz-48.828kHz 可調，用于 LED 調光或熱折返控制信號輸出。
• 供電與功耗 ：
  • 供電電壓：1.8V-5.5V 單電源，兼容汽車電子 12V 轉 5V/3.3V 供電系統。
  • 功耗：正常工作（狀態機使能）典型電流 1.05mA，休眠模式（內部參考關閉）28μA，深度低功耗特性適配汽車低功耗要求。
• 封裝與可靠性 ：
  • 封裝：16 引腳 WQFN（3mm×3mm），帶散熱焊盤，結到板熱阻 24.1°C/W，優化高溫環境散熱。
  • 汽車級認證：AEC-Q100 Grade 1（-40°C 至 + 125°C），ESD 防護（人體放電模型 HBM±2000V、帶電設備模型 CDM±500V），滿足汽車電子嚴苛可靠性標準。

2. 核心增強功能

• 智能熱折返控制 ：
  • 多斜率映射：支持 4 組（x,y）坐標配置溫度 - 輸出映射關系，通過 NVM 存儲折返閾值，實現 LED 溫度超限時輸出線性 / 非線性調節（如溫度升高時降低 LED 驅動電壓 / 電流，避免過熱損壞）。
  • 熱敏電阻線性化：內置 3 段分段線性化算法，補償 NTC 熱敏電阻非線性溫度響應，提升溫度測量精度（ADC INL±2 LSB，DNL±1 LSB）。
• 存儲與獨立運行 ：
  • NVM 功能：支持 20000 次擦寫（-40°C 至 + 85°C）、50 年數據保留，可存儲熱折返參數、ADC/DAC 配置、PWM 頻率等，上電后自動加載，實現 “無處理器獨立運行”，減少對汽車 ECU 的依賴。
  • CRC 校驗：內置 16 位 CRC-16 校驗，檢測 NVM 數據完整性，若數據損壞（如NVM-CRC-FAIL-USER置 1），自動加載出廠默認值，保障配置可靠性。
• 接口與控制 ：
  • 自動識別接口：上電后自動檢測 I2C（標準 / 快速 / 快速 + 模式）或 SPI（3 線 / 4 線）協議，無需硬件配置；I2C 支持 4 種設備地址（通過 A0 引腳配置），SPI 寫操作最高 50MHz，讀操作最高 2.5MHz（FSDO=1）。
  • 模式切換：VREF/MODE 引腳控制模式 —— 拉低啟用 I2C/SPI 編程，拉高啟用 PWM 輸出 + 獨立運行，適配 “調試 - 量產” 不同階段需求。

3. 典型應用場景

• 汽車 LED 照明 ：作為前照燈 / 尾燈的熱折返控制器，通過 ADC 采集 LED 溫度，DAC/PWM 輸出調節驅動電流 / 電壓，多斜率算法保障溫度變化時 LED 亮度穩定（如 80°C 時輸出降至 70%，100°C 時關閉輸出）。
• 工業 LED 照明 ：適配園藝燈、工業指示燈等高溫環境，利用 NVM 獨立運行特性，無需外部處理器即可實現溫度閉環控制。

二、關鍵性能參數

1. 核心電氣性能（典型值，TA ? =25**°C，VDD?**=**5.5**V，增益 = 1×）

三、核心功能架構

1. 模擬前端模塊

（1）ADC 溫度采集電路

• 參考選擇 ：支持內部（1.21V，溫度漂移 60ppm/°C）、外部（1.7V-VDD）或電源（VDD）作為參考，ADC 輸入范圍 0-VDD/3（需外部衰減器擴展范圍），適配 NTC 熱敏電阻（10kΩ-100kΩ）溫度采集。
• 線性化處理 ：通過 3 組（x,y）坐標配置（SRAM 地址 0x20-0x25），對 NTC 非線性曲線分段線性化，例如將 ADC 代碼 0x000（100°C）、0x200（50°C）、0x3FF（0°C）映射為線性溫度值，提升熱折返控制精度。

（2）DAC/PWM 輸出電路

• DAC 電壓輸出 ：
  • 閉環設計：FBx 引腳與 OUTx 短接形成閉環放大器，避免開環飽和；輸出短路電流（VDD=5.5V）典型 60mA，保障 LED 驅動負載能力。
  • 增益配置：通過VOUT-GAIN-x寄存器選擇 1×（VDD 參考）、1.5×-4×（內部參考），例如 1.21V×4× 增益對應輸出 0-4.84V，適配不同 LED 驅動電壓需求。
• PWM 輸出 ：
  • 占空比控制：7 位代碼對應 0.78%-98.44% 占空比（代碼 127 為 100%），頻率通過PWM-FREQUENCY寄存器（SRAM 0x2E）配置，例如代碼 6 對應 6.104kHz，用于 LED 調光或熱折返控制信號。

（3）多斜率熱折返控制

• 核心邏輯 ：通過預編程狀態機，將 ADC 采集的溫度值（經線性化后）映射為 DAC 電壓或 PWM 占空比，支持 4 組（x,y）坐標配置多斜率曲線（SRAM 地址 0x26-0x2D），例如：
  • 溫度 20°C→輸出 4V（代碼 0x320）、50°C→5V（0x3FF）、75°C→3.4V（0x2BC）、100°C→0V（0x00），實現 LED 溫度升高時的階梯式輸出降低，避免過熱損壞。
• 獨立運行 ：參數存儲于 NVM，上電后無需外部處理器，狀態機自動執行熱折返邏輯，滿足汽車電子 “無 ECU 臨時控制” 需求。

2. 存儲與接口控制

（1）NVM 與配置存儲

• 存儲內容 ：支持存儲熱折返坐標、ADC/DAC 增益、PWM 頻率、接口配置等參數，上電后通過 POR（上電復位）自動加載，實現 “上電即工作”。
• 故障保護 ：NVM 內置 CRC 校驗，若檢測到數據損壞（NVM-CRC-FAIL-USER置 1），自動切換為出廠默認配置，保障系統可靠性。

（2）自動識別接口

• I2C ：支持標準模式（100kbps）、快速模式（400kbps）、快速 + 模式（1Mbps），4 種設備地址（A0 接 AGND/VDD/SDA/SCL），適配多器件級聯。
• SPI ：默認 3 線模式（SCLK/SDI/SYNC），NC/SDO 引腳配置為 SDO 后支持 4 線讀操作，寫操作最高 50MHz，讀操作最高 2.5MHz（FSDO=1），滿足高速參數配置需求。
• 模式切換 ：VREF/MODE 引腳拉低進入編程模式（I2C/SPI），拉高進入獨立運行模式（PWM 輸出），無需硬件跳線，簡化調試與量產流程。
