AFE539F1-Q1 是一款 10 位智能模擬前端 （AFE），旨在實現恒定功耗控制。AFE539F1-Q1 可用于任何需要在電阻負載上獨立施加電壓保持恒定功耗的任何地方。AFE539F1-Q1具有ADC輸入和PWM輸出。該器件具有一個集成狀態機，該狀態機預編程為恒定功耗控制器。AFE539F1-Q1 是汽車直流母線電容器放電電路和一般恒功率加熱應用的絕佳選擇。AFE539F1-Q1 獨立于編程到 NVM 中的參數工作，這使得這種智能 AFE 能夠用于無處理器應用和設計重用。該器件還自動檢測 I 2C 或 SPI，并具有內部基準電壓源。
*附件：afe539f1-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T A
• 恒定功耗控制狀態機
  • 10位模數轉換器（ADC）輸入
  • 7位占空比脈寬調制（PWM）輸出
  • 從非易失性存儲器 （NVM） 進行獨立作
• 自動檢測 I 2C 或 SPI
  • 1.62V V IH，V DD = 5.5 V
• VREF/MODE引腳可在編程模式和獨立模式之間進行選擇
• 用戶可編程N(yùn)VM
• 內部、外部或VDD基準電壓源
• 工作范圍廣
  • 電源：1.8 V 至 5.5 V
• 微型封裝：16引腳WQFN（3 mm × 3 mm）

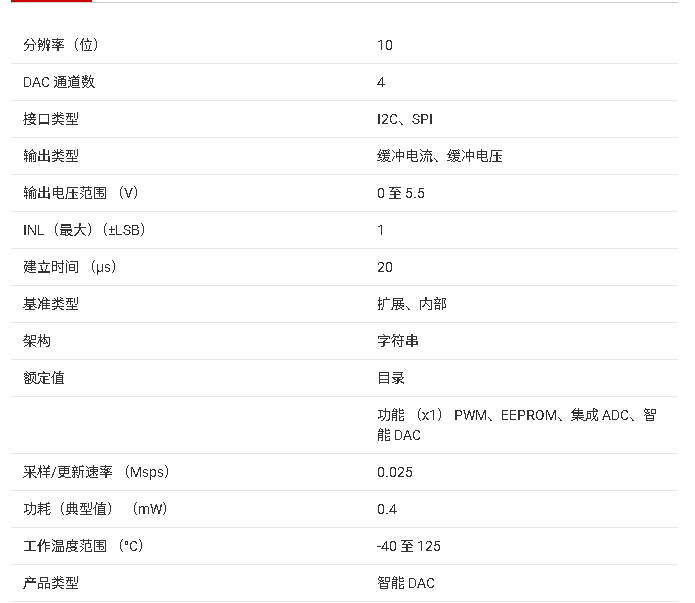

參數

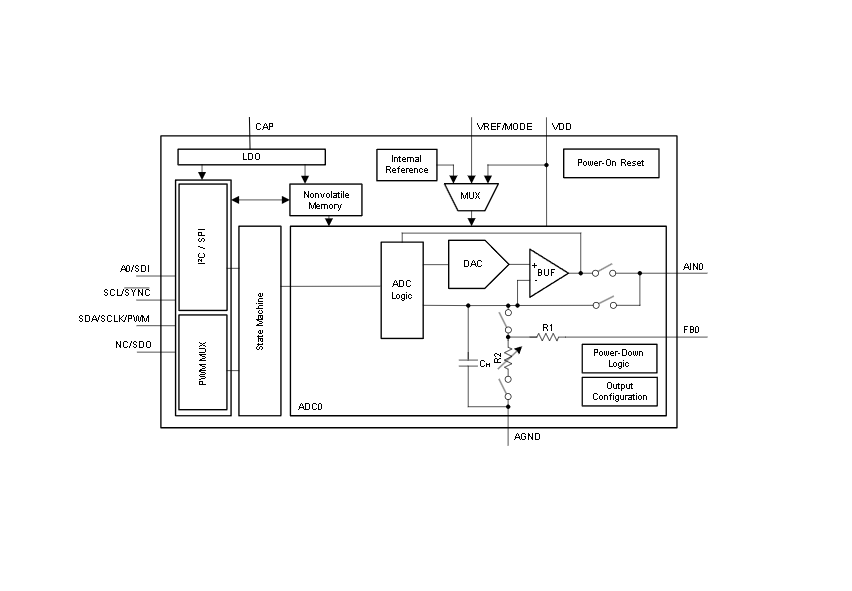

方框圖

AFE539F1-Q1 是德州儀器（Texas Instruments）推出的 汽車級 10 位智能模擬前端（AFE） ，專為恒功率耗散控制設計，集成 10 位 ADC（溫度 / 電壓輸入）、7 位 PWM 輸出、非易失性存儲器（NVM）及自動識別的 I2C/SPI 接口，滿足 AEC-Q100 Grade 1（-40°C 至 + 125°C）工業級環境要求，核心應用于汽車 DC-link 電容放電電路、電梯主控面板恒功率加熱等場景，兼具高精度、低功耗與獨立運行能力。以下從核心特性、性能參數、功能架構、應用設計及訂購信息等方面展開總結。

一、核心特性與產品定位

1. 基礎參數與架構

• 通道與分辨率 ：
  • 通道配置：1 路 10 位 ADC（模擬輸入，用于采集電壓 / 溫度信號）+ 1 路 7 位 PWM 輸出（用于恒功率控制信號），單通道專注恒功率算法，適配電阻負載的功率穩定控制。
  • 分辨率：ADC 為 10 位（INL±2 LSB，DNL±1 LSB），PWM 為 7 位（占空比 0%-100%），滿足汽車電子高精度功率調節需求。
• 輸出模式與范圍 ：
  • PWM 輸出：占空比 0.78%-98.44%（代碼 127 對應 100%），頻率 0.218kHz-48.828kHz 可調，通過 PWM 調制等效電阻，實現電阻負載的恒功率耗散（如 DC-link 電容放電時維持 50W 恒定功率）。
  • 輸入范圍：ADC 輸入 0-VDD/3（1.8V-5.5V 供電時，輸入范圍 0-1.83V），需外部衰減器擴展至高壓場景（如 48V 汽車總線電壓）。
• 供電與功耗 ：
  • 供電電壓：1.8V-5.5V 單電源，兼容汽車電子 12V 轉 5V/3.3V 供電系統。
  • 功耗：正常工作（狀態機使能）典型電流 900μA，休眠模式（內部參考關閉）28μA，深度低功耗特性適配汽車低功耗要求。
• 封裝與可靠性 ：
  • 封裝：16 引腳 WQFN（3mm×3mm），帶散熱焊盤，結到板熱阻 24.1°C/W，優化高溫環境散熱。
  • 汽車級認證：AEC-Q100 Grade 1（-40°C 至 + 125°C），ESD 防護（人體放電模型 HBM±2000V、帶電設備模型 CDM±500V），滿足汽車電子嚴苛可靠性標準。

2. 核心增強功能

• 恒功率耗散控制 ：
  • 核心算法：通過 ADC 采集負載電壓，結合內置狀態機計算 PWM 占空比，使電阻負載功率保持恒定（功率公式 P =RV2?，電壓變化時通過調節占空比改變等效電阻），例如 48V 總線電壓下，維持 50W 功率需等效電阻 46.08Ω，對應 PWM 占空比 10.85%。
  • 獨立運行：參數存儲于 NVM，上電后無需外部處理器，狀態機自動執行恒功率邏輯，滿足汽車電子 “無 ECU 臨時控制” 需求。
• 存儲與故障保護 ：
  • NVM 功能：支持 20000 次擦寫（-40°C 至 + 85°C）、50 年數據保留，可存儲 PWM 頻率、占空比上下限、恒功率系數（K 值）等參數，上電后自動加載，實現 “上電即工作”。
  • CRC 校驗：內置 16 位 CRC-16 校驗，檢測 NVM 數據完整性，若數據損壞（如NVM-CRC-FAIL-USER置 1），自動加載出廠默認值，保障配置可靠性。
• 接口與控制 ：
  • 自動識別接口：上電后自動檢測 I2C（標準 / 快速 / 快速 + 模式）或 SPI（3 線 / 4 線）協議，無需硬件配置；I2C 支持 4 種設備地址（通過 A0 引腳配置），SPI 寫操作最高 50MHz，讀操作最高 2.5MHz（FSDO=1）。
  • 模式切換：VREF/MODE 引腳控制模式 —— 拉低啟用 I2C/SPI 編程，拉高啟用 PWM 輸出 + 獨立運行，適配 “調試 - 量產” 不同階段需求。

3. 典型應用場景

• 汽車 DC-link 電容放電 ：作為放電電路的恒功率控制器，通過 ADC 采集 DC-link 電壓（如 48V），PWM 輸出控制放電電阻的等效電阻，維持放電功率恒定（如 50W），避免電容過放電或功率波動損壞器件。
• 工業恒功率加熱 ：適配電梯主控面板、汽車座椅加熱等場景，通過 PWM 調節加熱電阻功率，確保溫度變化時加熱功率穩定（如 200W 恒定加熱）。

二、關鍵性能參數

1. 核心電氣性能（典型值，TA ? =25**°C，VDD?**=**5.5**V，增益 = 1×）

三、核心功能架構

1. 恒功率控制模塊

（1）ADC 輸入與信號處理

• 參考選擇 ：支持內部（1.21V，溫度漂移 60ppm/°C）、外部（1.7V-VDD）或電源（VDD）作為參考，ADC 輸入范圍 0-VDD/3，需外部衰減器（如RA ? =100k Ω 、RB ? =3.6kΩ）擴展至高壓場景（如 48V 汽車總線電壓衰減至 1.67V ADC 輸入）。
• 信號采集 ：ADC 采集電阻負載兩端電壓或溫度信號，通過 10 位分辨率轉換為數字代碼，為恒功率算法提供輸入?yún)?shù)（如 DC-link 電容放電時的電壓變化）。

（2）PWM 輸出與恒功率算法

• PWM 調制邏輯 ：
  • 核心公式：通過狀態機執行恒功率算法，PWM 占空比（D）由 ADC 數據計算得出： D =(ADC**_DATA**)2K**×215?，其中 K 為用戶配置的恒功率系數（16 位，范圍 1-65535），確保負載功率P**=**R**L**?**K**2**?**×**V**FS**2**?**?恒定（**K**2**?**為系數，**V**FS**?**為 ADC 滿量程電壓，**R**L**?**為負載電阻）。
  • 占空比限制：支持配置 PWM 最大 / 最小占空比（MAX-OUTPUT/MIN-OUTPUT 寄存器），避免負載過功率或功率不足（如 DC-link 放電時最小占空比 10.85%，確保 50W 恒定功率）。
• 獨立運行 ：參數存儲于 NVM，上電后無需外部處理器，狀態機自動執行 ADC 采集→PWM 計算→輸出調節的閉環邏輯，滿足汽車電子 “無 ECU 臨時控制” 需求。

2. 存儲與接口控制

（1）NVM 與配置存儲

• 存儲內容 ：支持存儲恒功率系數（K）、PWM 頻率、占空比上下限、ADC 參考增益等參數，上電后通過 POR（上電復位）自動加載，實現 “上電即工作”。
• 故障保護 ：NVM 內置 CRC 校驗，若檢測到數據損壞（NVM-CRC-FAIL-USER置 1），自動切換為出廠默認配置，保障系統可靠性。

（2）自動識別接口

• I2C ：支持標準模式（100kbps）、快速模式（400kbps）、快速 + 模式（1Mbps），4 種設備地址（A0 接 AGND/VDD/SDA/SCL），適配多器件級聯。
• SPI ：默認 3 線模式（SCLK/SDI/SYNC），NC/SDO 引腳配置為 SDO 后支持 4 線讀操作，寫操作最高 50MHz，讀操作最高 2.5MHz（FSDO=1），滿足高速參數配置需求。
• 模式切換 ：VREF/MODE 引腳拉低進入編程模式（I2C/SPI），拉高進入獨立運行模式（PWM 輸出），無需硬件跳線，簡化調試與量產流程。
