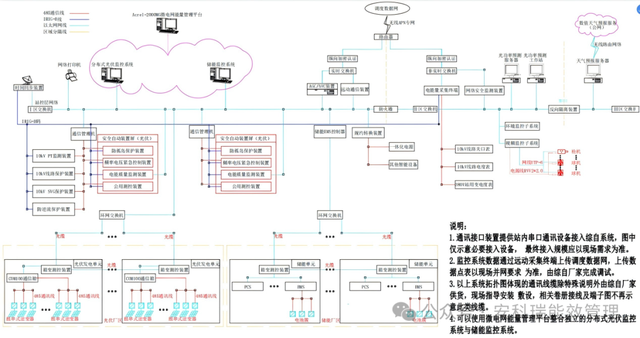

用戶側并網發電系統，按照站控層、間隔層、設備層三層架構設計，通過間隔層通信管理機及網絡交換機實時采集防逆流保護裝置、微機保護裝置、電能質量監測、計量、遠動系統等二次設備數據，實現多個區域用戶側并網發電系統監控與自動化管理。同時在監控室配置通信系統、對時系統、遠動系統滿足系統內部的通信與上級調度需求，配置一套一體化電源系統，為二次設備及監控主機等重要設備運行提供穩定可靠的電源，實現整個用戶側并網發電系統的安全、穩定運行。

4、 防逆流軟件功能

防逆流軟件可實時監測防逆流監測點功率變化，當前光伏發電總功率、儲能實時放電功率與儲能實時充電功率以及每個并網單元并網點的實時功率。

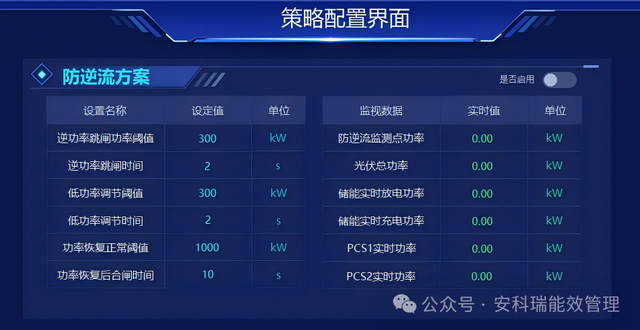

防逆流軟件可設置逆功率跳閘的功率閾值與跳閘動作時間、低功率調節的功率閾值與調節時間、以及功率恢復正常后判斷合閘的功率值與恢復合閘動作時間。

4.1 低功率柔性調節

防逆流軟件設置低功率調節的功率閾值（該功率為用戶側使用公共電網的下網功率），當公共電網的下網功率較低，可能會由于負荷波動導致逆向功率產生時，防逆流軟件柔性調節，給用戶側并網發電系統的并網單元發送降低發電功率指令，防止逆向功率產生。

4.2 逆功率跳閘

防逆流軟件設置逆功率跳閘的功率閾值（該功率為用戶側并網發電系統向公共電網反向供電的上網功率），當用戶側并網發電系統向公共電網反向供電的上網功率觸發逆功率跳閘功率閾值，防逆流軟件給用戶側并網發電系統的并網單元發送跳閘指令，切斷用戶側并網發電系統的并網單元，防止持續向公共電網逆向供電。

4.3 功率恢復合閘

當用戶側并網發電系統的并網單元因逆功率跳閘后，用戶側使用公共電網的下網功率恢復正常閾值，且在功率恢復合閘時間內并網單元仍未恢復合閘，防逆流軟件給跳閘的用戶側并網發電系統的并網單元發送合閘指令，恢復用戶側并網發電系統的并網單元的發電，提高用戶側并網發電系統的利用率，減少公共電網的使用。

5、 防逆流保護裝置

5.1單機版防逆流保護裝置

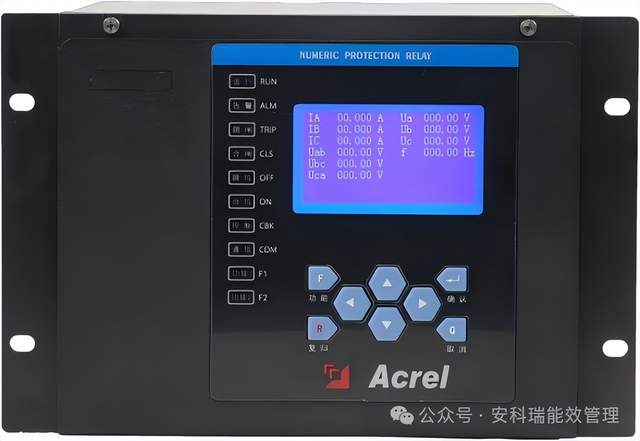

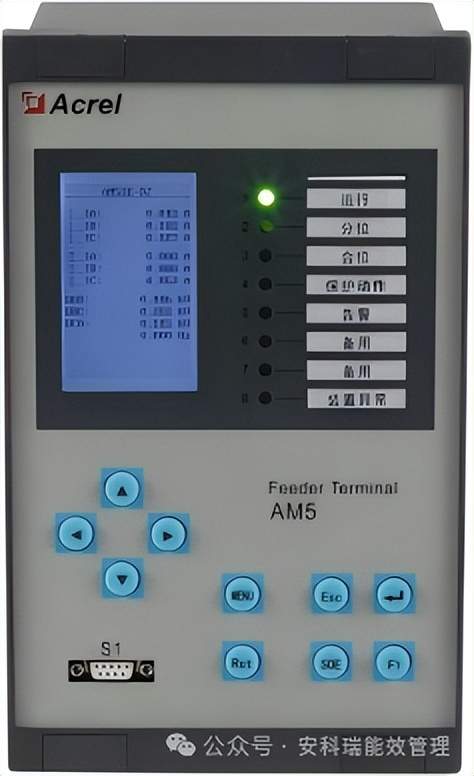

AM5SE-IS防逆流保護裝置

AM5SE-IS防逆流保護裝置主要適用于35kV、10kV及低壓380V光伏發電、風力發電、儲能充放電等新能源并網供電系統。當向公共電網有逆向供電現象時，可以快速切除并網點，使本站不持續向電網逆向供電，保證電站的使用滿足電網要求。

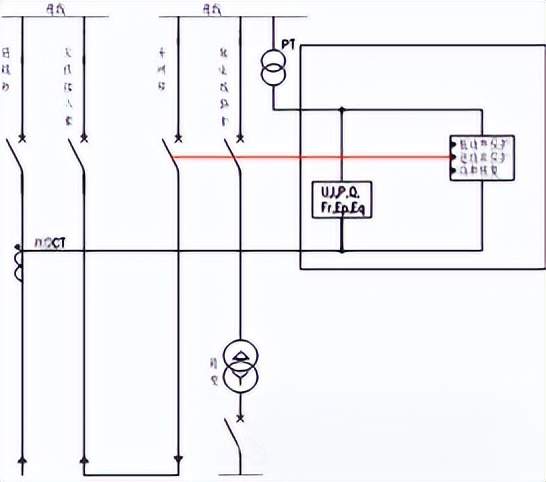

10kV并網

0.4kV并網

主要功能

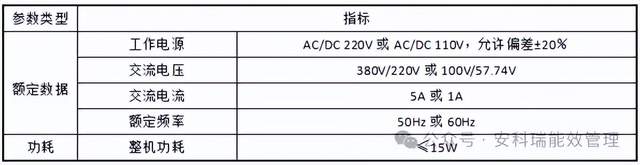

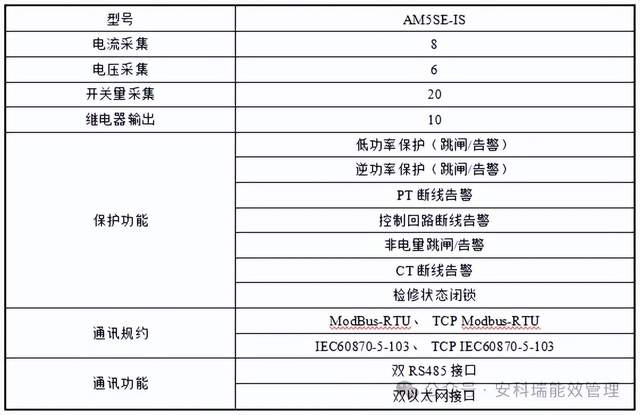

技術參數

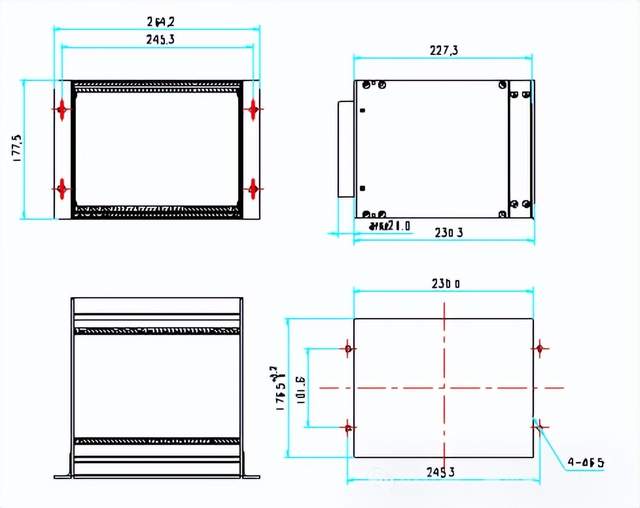

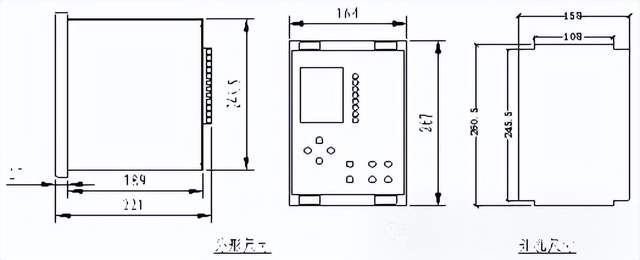

外形及開孔尺寸

5.2 主從機版防逆流保護裝置

5.2.1 光纖直跳方案

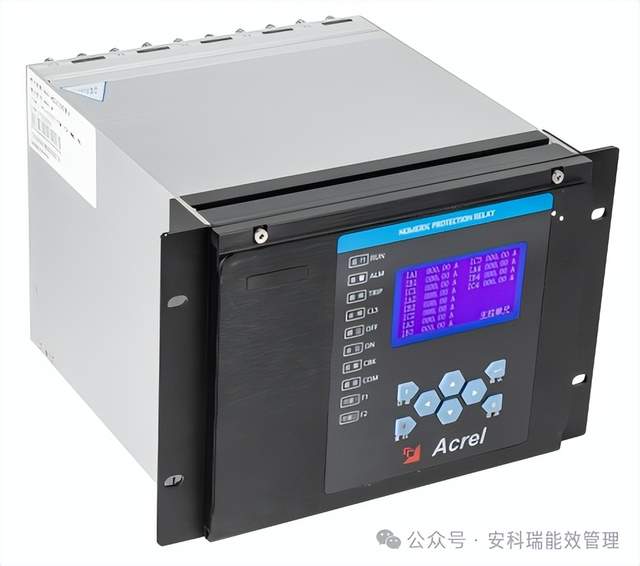

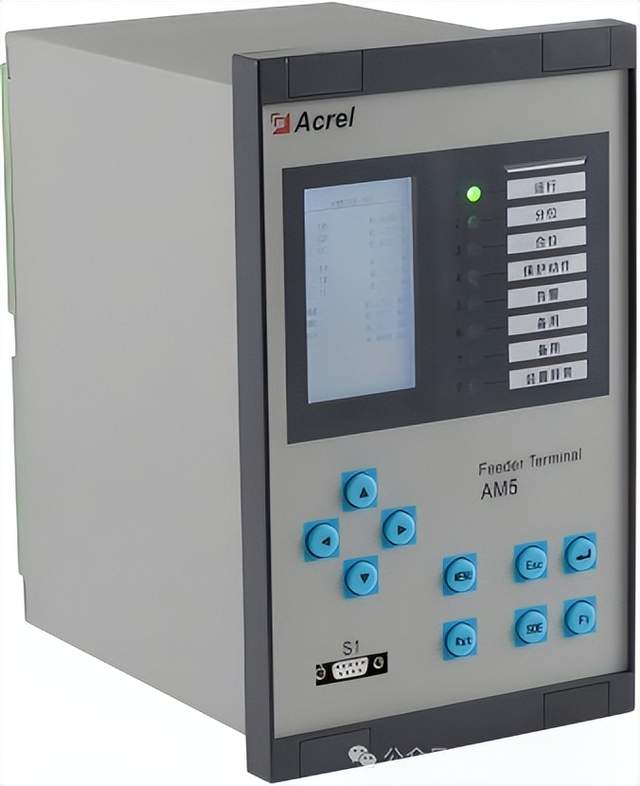

AM5SE-PV系列防逆流保護裝置

AM5SE-PV系列防逆流保護裝置主從機采用光纖方式連接，通過光纖鏈路遠程開入開出實現防逆流。

1) 當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在100米至1.5kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用多模光纖為 62.5/125um，波長 850nm，ST 接口連接；

2) 當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在1.5kM至20kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長 1310nm，ST 接口連接；

3) 當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在20kM至40kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長 1550nm，ST 接口。

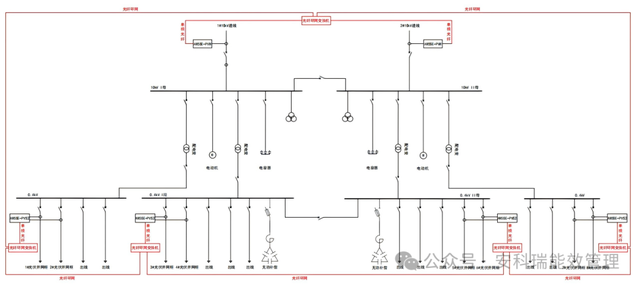

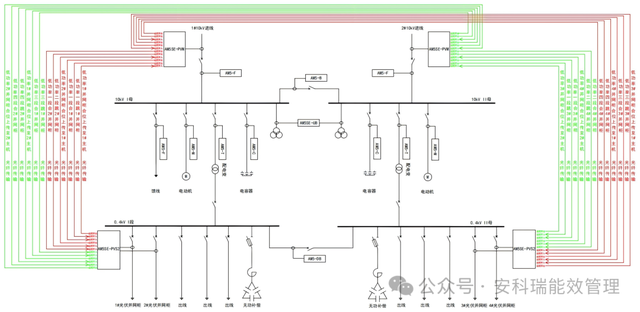

雙市電進線

主要功能

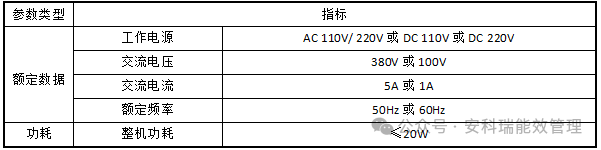

技術參數

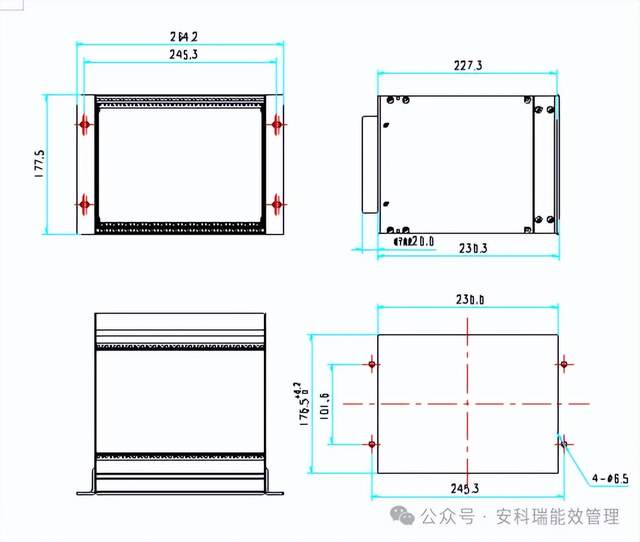

外形及開孔尺寸

5.2 . 2 GOOSE通訊方案

AM5SE-PV系列防逆流保護裝置

AM5SE-PV系列防逆流保護裝置主從機采用光纖方式連接，通過光纖鏈路組GOOSE通信網絡實現防逆流。

1) 當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在100米至20kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長 1310nm，F(xiàn)C 接口連接；

2) 當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在20kM至40kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長 1550nm，F(xiàn)C 接口連接。

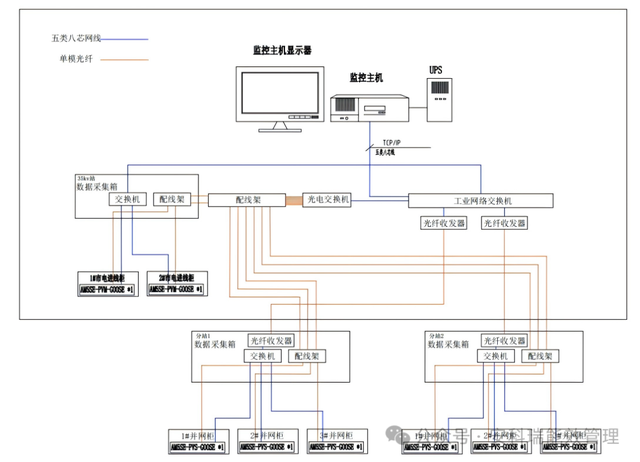

主從機通信組網光纖直連拓?fù)鋱D

主從機通信組網借光纖環網交換機組光纖環網拓?fù)鋱D

主要功能

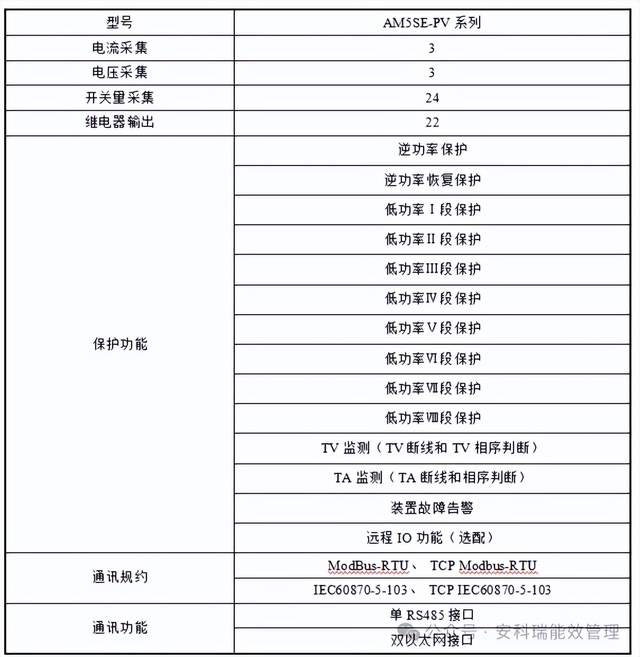

技術參數

外形及開孔尺寸

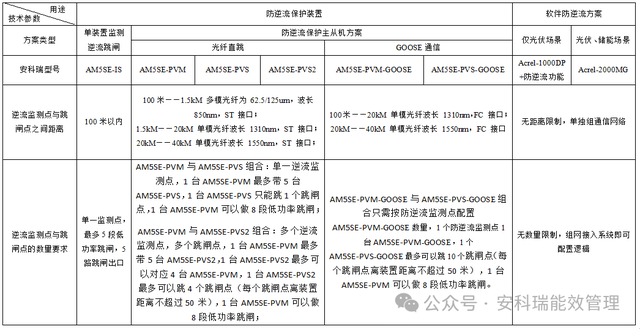

6、 典型配置方案
