1、用戶側并網發電系統現狀
隨著新能源的發展，很多用戶會選擇在原有的公共電網配電系統的基礎上新上分布式光伏發電、風力發電、儲能等發電系統。但由于發電量的波動與用戶側用電負荷的不斷變化，為防止用戶側并網（一五二）發電系統逆向發電，向公共電網倒送電，因此需科學合理的使用用戶側并網發電系（零一七六）統，同時對用戶側并網發電系統進行安全控制，從而達到防逆（零七一九）流功能。
2、“倒送電” 為啥是并網 “攔路虎”
所謂 “倒送電”，簡單說就是用戶側并網發電系統產生的電能，超出了自身用電需求，多余的電未經允許反流回公共電網。這看似是 “電多了沒處去”，實則隱患重重：一方面，倒送的電能可能導致電網電壓、頻率波動，影響周邊居民和企業的正常用電，甚至損壞電網設備；另一方面，根據電網監管規定，未經備案的倒送電屬于違規行為，用戶或企業可能面臨罰款、斷電整改等處罰，既影響生產生活，又造成經濟損失。
3、柔性調解：像 “智能管家” 一樣精準控電
如果把用戶側并網發電系統比作一個 “家庭”，柔性調解技術就是一位 “智能管家”，能實時盯著 “家里” 的發電、用電情況，精準調配電能，杜絕 “電往電網跑”。它的核心邏輯很簡單：實時監測、動態調節、按需匹配。

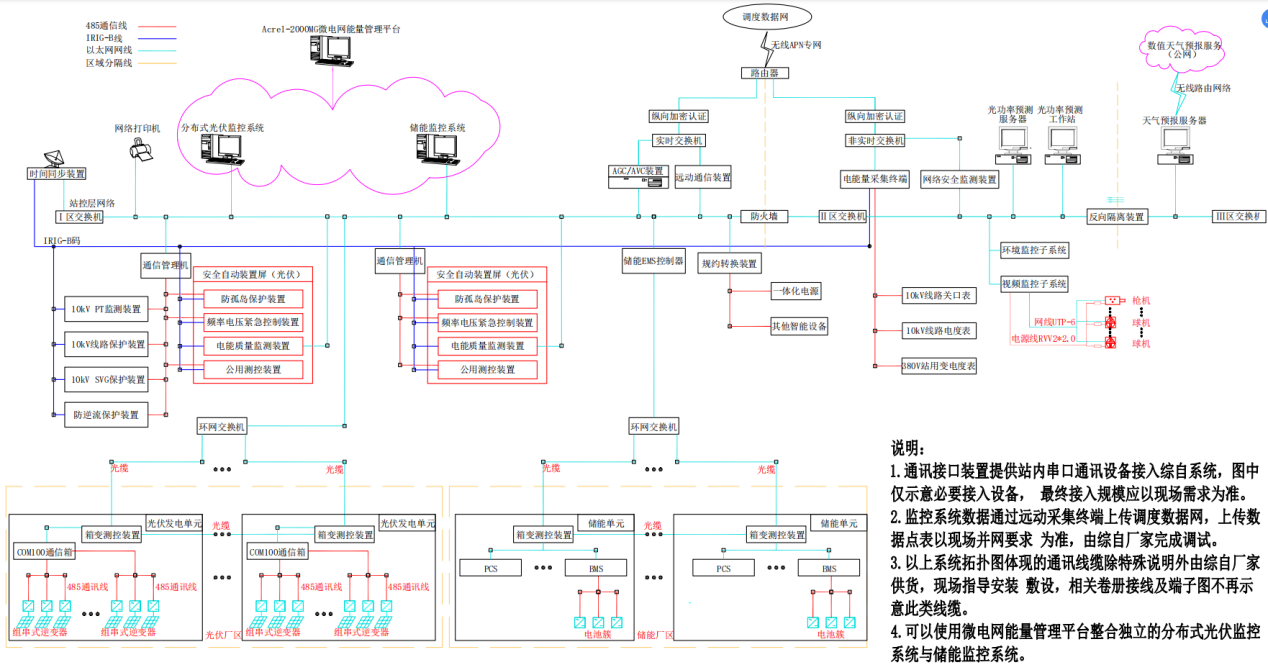

4、系統拓?fù)鋱D
用戶側并網發電系統，按照站控層、間隔層、設備層三層架構設計，通過間隔層通信管理機及網絡交換機實時采集防逆流保護裝置、微機保護裝置、電能質量監測、計量、遠動系統等二次設備數據，實現多個區域用戶側并網發電系統全面監控與自動化管理。同時在監控室配置通信系統、對時系統、遠動系統滿足系統內部的通信與上級調度需求，配置一套一體化電源系統，為二次設備及監控主機等重要設備運行提供穩定可靠的電源，實現整個用戶側并網發電系統的安全、穩定運行。

5、解決方案

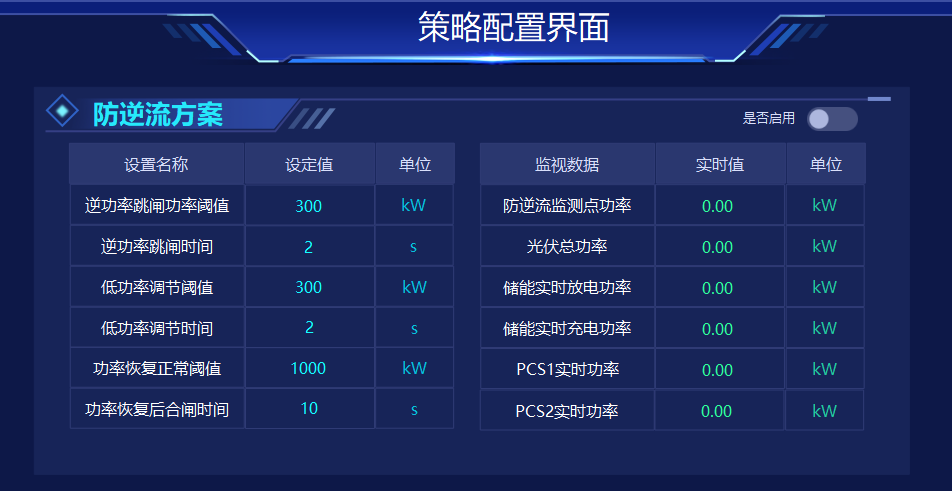

5.1 軟件柔性調節（智能調節功率）
· 低功率調節當檢測到電網下網功率過低（用電負荷小），系統自動降低光伏/儲能發電功率，避免逆流產生。
· 功率恢復跳閘后若用電負荷恢復正常，系統自動重新合閘發電。

5.2 硬件剛性保護（緊急斷電）
?逆功率跳閘一旦檢測到反向供電超過閾值（如上送電網超5%），2秒內切斷并網點，徹底阻止倒送電。
5.2.1單機版防逆流保護裝置

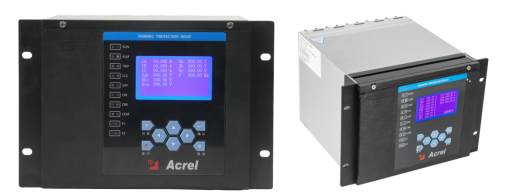

（1）AM5SE-IS防逆流保護裝置

AM5SE-IS防逆流保護裝置主要適用于35kV、10kV及低壓380V光伏發電、風力發電、儲能充放電等新能源并網供電系統。當向公共電網有逆向供電現象時，可以快速切除并網點，使本站不持續向電網逆向供電，保證電站的使用滿足電網要求。
5.2.2主從機版防逆流保護裝置
（1）光纖直跳方案

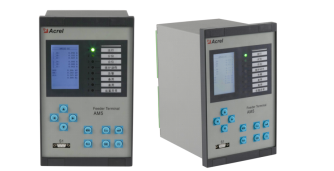

AM5SE-PV系列防逆流保護裝置

AM5SE-PV系列防逆流保護裝置主從機采用光纖方式連接，通過光纖鏈路遠程開入開出實現防逆流。
1)當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在100米至1.5kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用多模光纖為 62.5/125um，波長 850nm，ST 接口連接；
2)當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在1.5kM至20kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長 1310nm，ST 接口連接；
3)當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在20kM至40kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長 1550nm，ST 接口。
5.2.3GOOSE通訊方案

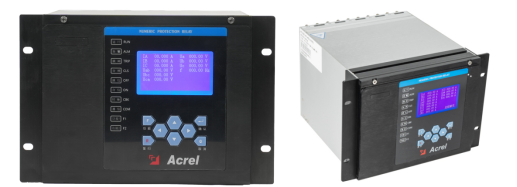

（1）AM5SE-PV系列防逆流保護裝置

AM5SE-PV系列防逆流保護裝置主從機采用光纖方式連接，通過光纖鏈路組GOOSE通信網絡實現防逆流。
1)當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在100米至20kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長 1310nm，F(xiàn)C 接口連接；
2)當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在20kM至40kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長 1550nm，F(xiàn)C 接口連接。
雙重保障邏輯：先嘗試軟件調節降功率，調節失敗立即跳閘斷電，兼顧安全性與發電效率。

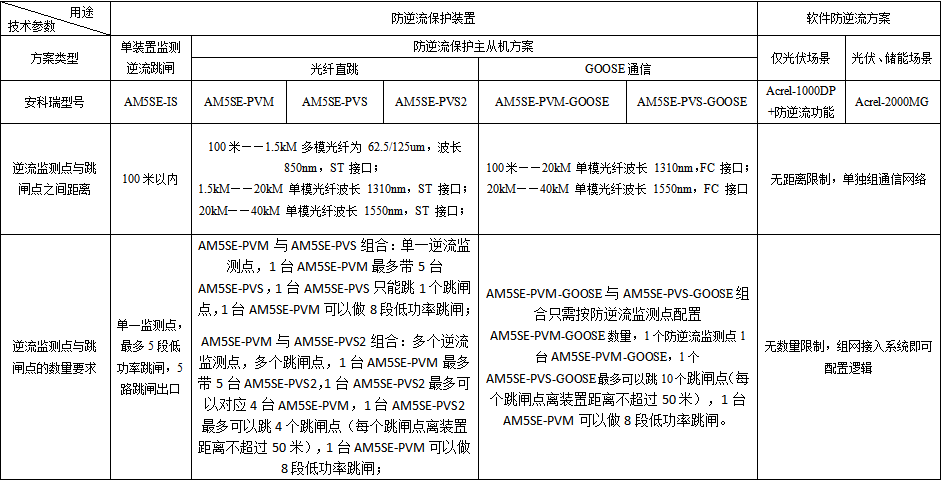

6、典型配置方案

7.柔性調解成用戶側并網 “標配”
隨著 “雙碳” 目標推進，用戶側并網發電將越來越普遍，柔性調解技術也將成為 “剛需”。未來，隨著 AI 算法的升級、儲能成本的下降，柔性調解系統將更加智能、經濟 —— 不僅能防止倒送電，還能結合微電網、虛擬電廠等技術，實現 “發儲用服” 一體化服務，讓用戶從 “單純發電” 轉向 “智慧用能”，甚至通過參與電網輔助服務獲得額外收益。?
對于普通用戶來說，選擇具備柔性調解功能的并網系統，能安心享受綠色發電的便利，不用擔心違規風險；對于企業用戶，柔性調解不僅能保障電網安全，還能降低用電成本、提升能源利用效率，為企業綠色轉型賦能。?
告別 “倒送電” 隱患，讓用戶側并網發電更安全、更高效、更經濟，柔性調解技術已經給出了答案。未來，隨著技術的不斷成熟，相信會有更多用戶和企業受益，共同推動新能源產業高質量發展。
