AFE7954是一款高性能、寬帶寬的四通道RF采樣DAC。該器件的工作頻率高達 12 GHz，可在 L、S、C 和 X 波段頻率范圍內實現直接射頻采樣，而無需額外的變頻級。這種密度和靈活性的提高使高通道數的多任務系統成為可能。

信號路徑支持插值和數字上變頻選項，為四個DAC （TX）提供高達1200 MHz的信號帶寬，為兩個DAC提供高達2400 MHz的信號帶寬。DUC 的輸出驅動 12GSPS DAC（數模轉換器），具有混合模式輸出選項，以增強二次奈奎斯特作。DAC輸出包括一個可變?cè)鲆娣糯笃?/u>（TX DSA），具有40 dB范圍和1 dB模擬步長和0.125 dB數字步長。
*附件：afe7954.pdf

特性

• 四通道射頻采樣 12GSPS DAC
• 最大射頻信號帶寬：
  • 4TX：1200 MHz 或
  • 2TX：2400 兆赫
• 射頻頻率范圍：600 MHz - 12 GHz
• 數字步進衰減器 （DSA）：
  • TX：40 dB 范圍，0.125 dB 步長
• 單頻或雙頻 DUC
• 每個 TX 16 個士官
• 可選的內部PLL/VCO，用于DAC或DAC采樣率的外部時鐘
• SerDes 數據接口：
  • JESD204B和JESD204C兼容
  • 8 個 SerDes 接收器，速度高達 29.5 Gbps
  • 子類 1 多設備同步
• 封裝：17 mm × 17 mm FCBGA，0.8 mm 間距

參數

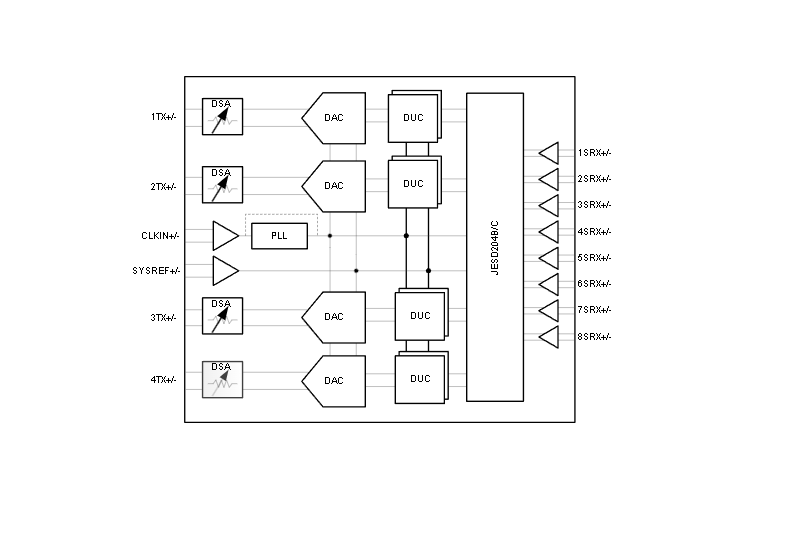

方框圖

AFE7954 是德州儀器（Texas Instruments）推出的 高性能四通道射頻采樣數模轉換器（DAC） ，專為超寬頻、高帶寬射頻信號處理設計，集成 4 路發射（TX）通道、靈活的數字上變頻（DUC）與時鐘鎖相環（PLL）模塊，支持 600MHz-12GHz 射頻頻率范圍，可直接覆蓋 L、S、C、X 等關鍵頻段，滿足雷達、制導前端、國防通信及無線測試設備對高動態范圍、低噪聲與高集成度的嚴苛需求。以下從核心特性、性能參數、功能架構、應用設計及訂購信息等方面展開總結。

一、核心特性與產品定位

1. 基礎參數與架構

• 通道與分辨率 ：
  • 通道配置：4 路獨立發射（TX）通道，支持單通道 / 雙通道高帶寬模式（4TX 時 1200MHz 帶寬、2TX 時 2400MHz 帶寬），適配多頻段同時發射場景（如國防通信多波形傳輸）。
  • 分辨率：14 位 DAC（數模轉換器），兼顧信號精度與采樣速率，在 12GSPS 最高采樣率下仍保持低失真特性，滿足復雜射頻信號生成需求。
• 頻率與帶寬 ：
  • 射頻頻率范圍：600MHz-12GHz，覆蓋 Sub-6GHz（5G）、毫米波低段（6-12GHz）及衛星通信頻段，支持 “直接射頻采樣” 架構，無需額外混頻器，簡化系統設計。
  • 采樣率：DAC 最高 12GSPS（吉采樣 / 秒），支持 1st Nyquist（600MHz-6GHz）與 2nd Nyquist（6-12GHz）雙模式，通過交織（Interleave）與混合（Mix Mode）技術擴展頻率覆蓋。
• 供電與功耗 ：
  • 供電電壓：多組供電域，涵蓋 0.9V（數字核心，如 DVDD0P9）、1.2V（模擬電路，如 VDD1P2RX/TX）、1.8V（射頻與 GPIO，如 VDD1P8TXDAC），適配不同模塊功耗需求。
  • 功耗：正常工作模式（4TX 單頻段）典型功耗 5011mW，休眠模式低至 1132mW，平衡高性能與低功耗（如雷達間歇工作場景節能需求）。
• 封裝與可靠性 ：
  • 封裝：17mm×17mm 400 引腳 FC-BGA（球柵陣列），帶散熱焊盤，結到板熱阻 4.85°C/W，優化高溫環境（如密閉制導設備）散熱。
  • 工業級標準：工作溫度 - 40°C 至 + 85°C（環境溫度）、結溫最高 125°C，ESD 防護（人體放電模型 HBM±1000V、帶電設備模型 CDM±150V），滿足國防與工業領域可靠性要求。

2. 核心增強功能

• 靈活的增益與衰減控制 ：
  • 數字步進衰減器（DSA）：每路 TX 通道集成 40dB 范圍 DSA，支持 1dB 模擬步進與 0.125dB 數字步進，校準后衰減精度（DNL）±0.1dB，可實時調整發射功率，適配不同鏈路損耗（如雷達目標距離變化）。
  • 增益平坦度：600MHz 帶寬內增益平坦度 ±1.2dB，20MHz 窄帶內 ±0.1dB，確保寬頻段內信號幅度一致性，避免頻段間功率波動。
• 高動態范圍與低失真 ：
  • 線性度：三階互調失真（IMD3）低至 - 88dBc（850MHz，-13dBFS 雙音輸入），雜散抑制比（SFDR）最高 79.4dBc（1.8GHz），減少信號失真，保障射頻信號純度（如雷達波形無雜散干擾）。
  • 噪聲性能：噪聲譜密度（NSD）低至 - 157.6dBFS/Hz（850MHz，0dB 衰減），在寬頻率范圍內保持低噪聲，適配微弱信號放大場景（如國防通信低功率發射）。
• 時鐘與同步能力 ：
  • 集成 PLL/VCO：內置 4 組 VCO（壓控振蕩器），覆蓋 7.2-12.08GHz 頻率范圍，閉環相位噪聲低至 - 146dBc/Hz（11.79848GHz，50MHz 偏移），支持內部 PLL 或外部時鐘驅動 DAC，確保時鐘信號低抖動。
  • 多設備同步：支持 JESD204B/C 接口 Subclass 1 同步，8 路 SerDes 接收器最高 29.5Gbps 速率，可實現多片 AFE7954 時鐘與數據同步，適配大規模多通道系統（如相控陣?yán)走_(dá)）。
• 數字信號處理 ：
  • 數字上變頻（DUC）：每路 TX 通道集成單 / 雙頻段 DUC，支持 16 個數控振蕩器（NCO），可直接將基帶信號上變頻至射頻頻段，減少外部變頻電路，降低系統復雜度。
  • 插值濾波：支持 8×-96× 靈活插值，將低速率基帶信號提升至 12GSPS DAC 采樣率，適配不同基帶數據源（如 FPGA 輸出的 500MSPS 信號）。

3. 典型應用場景

• 雷達與制導系統 ：支持 600MHz-12GHz 寬頻段信號生成，14 位 DAC 與低 IMD3 特性可生成復雜雷達波形（如線性調頻 LFM），適配車載雷達、防空雷達等。
• 國防通信 ：4 通道獨立發射支持多頻段同時傳輸（如 1.8GHz+2.6GHz 雙頻段通信），1200MHz 帶寬可承載高速率數據鏈，滿足戰術通信需求。
• 無線測試設備 ：直接射頻采樣架構可模擬多標準射頻信號（如 5G NR 100MHz、LTE 20MHz），誤差向量幅度（EVM）低至 0.2%（850MHz），滿足信號發生器高精度測試需求。

二、關鍵性能參數

1. 核心電氣性能（典型值，TA ? =25**°**C， nominal 供電）

三、核心功能架構

1. 發射（TX）模塊

（1）DAC 與信號調理

• DAC 核心特性 ：
  • 14 位分辨率，支持 “交織模式”（1st Nyquist）與 “混合模式”（2nd Nyquist），12GSPS 采樣率下在 12GHz 頻段仍保持低失真（如 9.6GHz 時 IMD3=-52dBc），適配毫米波信號生成。
  • 輸出驅動：內置可變?cè)鲆娣糯笃鳎╒GA），配合 40dB DSA 實現發射功率精細控制，滿足不同距離目標的信號覆蓋需求（如雷達近距離低功率、遠距離高功率切換）。
• 數字上變頻（DUC） ：
  • 單 / 雙頻段支持：每路 TX 通道可配置為單頻段（如僅 3.5GHz）或雙頻段（如 1.8GHz+2.6GHz），16 個 NCO 可獨立設置頻率，實現多波形同時上變頻，無需外部混頻器。
  • 插值濾波：支持 8×-96× 插值，通過半帶濾波器與 FIR 濾波器抑制鏡像頻率，確保插值后信號雜散低于 - 60dBc，簡化后端射頻濾波設計。

（2）線性度與雜散控制

• 預失真優化 ：內置數字預失真（DPD）電路，可補償 DAC 非線性失真，在高輸出功率下（如 4.2dBm@850MHz）仍保持低 IMD3（-66dBc@-7dBFS 雙音），提升復雜信號（如 5G NR）的線性度。
• 雜散抑制 ：通過優化 DAC 電流源設計與時鐘抖動控制，固定雜散（如 fS/4、fS/2）低于 - 48dBFS，確保射頻輸出信號純度，避免對鄰近頻段的干擾（如國防通信中避免雜散泄露）。

2. 時鐘與 PLL 模塊

（1）PLL/VCO 時鐘生成

• 多 VCO 覆蓋 ：集成 4 組 VCO（VCO1：7.2-8.8GHz、VCO2：8.8-9.7GHz、VCO3：9.7-11.6GHz、VCO4：11.6-12.08GHz），通過分頻系數（1/2/3/4/6）適配不同 DAC 采樣率（如 12GSPS 需 12GHz VCO 時鐘）。
• 相位噪聲優化 ：PLL 環路濾波器支持軟件配置，在 11.79848GHz 頻率下，100Hz 偏移相位噪聲 - 88dBc/Hz、1MHz 偏移 - 136dBc/Hz，減少時鐘噪聲對 DAC 輸出信號的影響（如避免相位噪聲導致雷達測距誤差）。

（2）時鐘同步與分發

• 外部時鐘接口 ：支持 491.52MHz 參考時鐘輸入（REFCLK），可通過 PLL 倍頻至 12GHz，也可直接接入外部 12GHz 時鐘驅動 DAC，適配不同系統時鐘架構。
• JESD204C 同步 ：8 路 SerDes 接收器支持 29.5Gbps 速率，Subclass 1 同步模式可實現多片 AFE7954 的時鐘與數據對齊，同步誤差低于 50ps，滿足相控陣?yán)走_(dá)波束成形需求。

3. 數字接口與控制

• SPI 配置接口 ：支持 SPI 接口配置 DAC 增益、DSA 衰減、PLL 頻率等參數，寄存器寫入時鐘周期最低 25ns，適配系統動態參數調整（如實時切換雷達波形頻率）。
• 監控與保護 ：每路 TX 通道集成射頻過壓檢測器與峰值功率檢測器，可實時監控輸出功率，避免過功率損壞外部功率放大器（PA），提升系統可靠性。
