該ADC12DJ5200SE是一款RF采樣、千兆采樣、模數轉換器（ADC），集成了輸入巴倫。該ADC12DJ5200SE可配置為雙通道 5.2 GSPS ADC 或單通道 10.4 GSPS ADC。2 至 6.3GHz 的 -3dB 輸入頻率范圍支持頻率捷變系統的 S 波段和 C 波段的直接射頻采樣。

該ADC12DJ5200SE采用高速JESD204C輸出接口，具有多達16個串行通道，支持高達17.16Gbps的線速。通過JESD204C子類 1 支持確定性延遲和多設備同步。JESD204C接口可以配置為權衡線路速率和通道數。支持 8b/10b 和 64b/66b 數據編碼方案。64b/66b 編碼支持前向糾錯 （FEC），以提高誤碼率。該接口向后兼容JESD204B接收器。
*附件：adc12dj5200se.pdf

創新的同步功能，包括無噪聲孔徑延遲調整和 SYSREF 窗口，簡化了多通道應用的系統設計?？蛇x的數字下變頻器（DDC）可用于提供基帶的數字轉換并降低接口速率?？?a target="_blank">編程FIR濾波器允許片內均衡。

特性

• ADC內核：
  • 12 位分辨率
  • 單通道模式下高達 10.4GSPS
  • 雙通道模式下高達 5.2GSPS
• 單端50Ω輸入：
  • 模擬輸入范圍 （–3dB）：2 至 6.3GHz
  • 滿量程輸入功率 （4.5GHz）： - 1.25dBm
  • 靈活的 VCM：交流耦合，無直流路徑到 GND 或電源
• 性能規格：
  • 本底噪聲（2.3GHz，–20dBFS，INPUTFS = 1.5dBm）：
    • 雙通道模式：–149dBFS/Hz
    • 單通道模式：–151.5dBFS/Hz
  • ENOB（雙通道，F(xiàn)IN = 2.3GHz）：8.5 位
• 無噪聲孔徑延遲 （tAD） 調節：
  • 精確采樣控制：19fs 步長
  • 簡化同步和交錯
  • 溫度和電壓不變延遲
• 易于使用的同步功能：
  • 自動 SYSREF 定時校準
  • 樣品標記的時間戳
• JESD204C串行數據接口：
  • 最大通道速率：17.16Gbps
  • 支持 64b/66b 和 8b/10b 編碼
  • 8b/10b 模式JESD204B兼容
• 可選數字下變頻器 （DDC）：
  • 4 倍、8 倍、16 倍和 32 倍復數抽取
  • 每個DDC有四個獨立的32位NCO
• 峰值射頻輸入功率：+26.25dBm（+ 27.5dBFS，560倍滿量程功率）
• 用于均衡的可編程 FIR 濾波器
• 功耗：4W
• 電源：1.1V、1.9V

參數

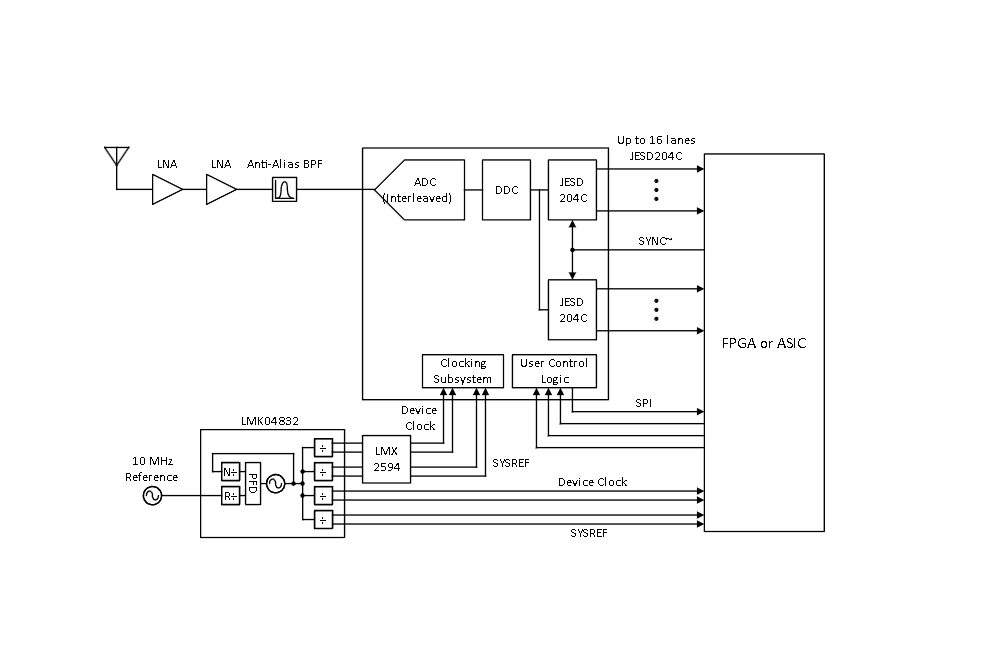

方框圖

一、產品概述

ADC12DJ5200SE 是一款 12 位分辨率的 RF 采樣 ADC，集成輸入平衡 - 不平衡轉換器（Balun），支持兩種核心工作模式： 單通道模式 （最高 10.4GSPS 采樣速率）與 雙通道模式 （每通道最高 5.2GSPS 采樣速率）。器件采用 144 引腳 FCBGA 封裝（尺寸 10mm×10mm），工作溫度范圍 - 40°C 至 + 85°C，核心優勢在于無需傳統中頻（IF）轉換環節，可直接對 2~6.3GHz 的射頻信號采樣，大幅簡化系統架構，同時通過 JESD204C 高速串行接口實現數據高效傳輸，兼顧性能與集成度。

二、核心特性

1. 采樣與射頻性能

• 分辨率與速率 ：12 位固定分辨率，單通道模式下采樣速率最高 10.4GSPS（依賴雙沿采樣技術），雙通道模式下每通道最高 5.2GSPS，滿足高帶寬信號實時采集需求。
• 輸入特性 ：?jiǎn)味?50Ω 輸入阻抗，-3dB 輸入頻率范圍 2~6.3GHz（覆蓋 S 波段與 C 波段）；4.5GHz 頻率下滿量程輸入功率為 - 1.25dBm，峰值 RF 輸入功率可達 + 26.25dBm（560 倍滿量程功率），具備較強的信號過載耐受能力。
• 噪聲與失真性能 ：在 2.3GHz 輸入、-20dBFS 信號強度下，單通道模式噪聲基底低至 - 151.5dBFS/Hz，雙通道模式為 - 149dBFS/Hz；雙通道模式下有效位數（ENOB）達 8.5 位，3 次互調失真（IMD3）、2 次諧波失真（HD2）等關鍵指標優異，保證信號還原精度。

2. 信號處理與同步

• 數字下變頻器（DDC） ：可選配 4 倍、8 倍、16 倍、32 倍復數抽取功能，每路 DDC 配備 4 個獨立 32 位數控振蕩器（NCO），支持信號混頻至基帶，降低后端數據處理壓力；支持快速頻率跳變（FFH），NCO 切換 latency 低至 45~68 個采樣時鐘周期，適配跳頻通信、多目標雷達等場景。
• 同步能力 ：支持 JESD204C 子類 1（Subclass 1）多設備同步，通過 SYSREF 信號實現確定性延遲；具備無噪聲孔徑延遲（t_AD）調整功能，步長精度達 19 飛秒，可精準對齊多 ADC 采樣時序，且延遲不受溫度與電壓變化影響；支持自動 SYSREF 時序校準與采樣標記時間戳（Timestamp），簡化多通道系統同步設計。
• 濾波與均衡 ：集成可編程 FIR 濾波器（PFIR），支持單 / 雙通道均衡、時變?yōu)V波（如 I/Q 校正），可通過寄存器配置 9 抽頭系數，補償信號傳輸過程中的頻率衰減，優化信號完整性。

3. 接口與功耗

• JESD204C 接口 ：最高支持 16 路串行通道（Lane），每路最高速率 17.16Gbps，兼容 8b/10b（支持 JESD204B）與 64b/66B 編碼（支持前向糾錯 FEC，提升誤碼性能）；支持彈性緩沖區（Elastic Buffer）釋放點配置，確保多設備間數據傳輸?shù)臅r(shí)序一致性。
• 控制接口 ：配備 SPI 接口用于寄存器配置（如采樣模式、DDC 參數），GPIO 接口支持時序同步（如 SYNC 信號）與狀態指示；支持測試模式（如 PRBS 序列、時鐘圖案），便于系統調試。
• 功耗與電源 ：典型功耗 4W，需 1.1V（模擬 / 數字）與 1.9V（模擬）兩組電源，每組電源需就近并聯 0.1μF 去耦電容，保證供電穩定性。

三、工作模式與功能配置

1. 核心工作模式

ADC12DJ5200SE 通過JMODE 寄存器配置工作模式，覆蓋單 / 雙通道、不同抽取率與編碼方式，核心模式差異如下表：

2. 校準與補償功能

• 校準模式 ：支持 前景校準 （系統啟動時執行，ADC 離線，輸出中值代碼）與 背景校準 （ADC 正常工作時輪換校準核心，無數據中斷），可校準增益、偏移與線性誤差；額外支持偏移校準（短接輸入后寫入偏移值）與增益校準（輸入已知電壓計算增益系數），校準后信號誤差顯著降低。
• 抖動抑制 ：集成抖動（Dither）功能，可通過寄存器調整抖動幅度（小 / 大抖動），在犧牲少量信噪比（SNR）的前提下，優化雜散性能，減少信號失真。

四、電氣特性

1. 直流特性

• 電源與電流 ：1.1V 模擬電源（VA11）典型電流 845mA，1.9V 模擬電源（VA19）典型電流 934mA，1.1V 數字電源（VD11）典型電流 1170mA；掉電模式下總電流僅 104mA（VA19=44mA、VA11=27mA、VD11=33mA），兼顧正常運行與低功耗需求。
• 偏移與漂移 ：未校準偏移誤差典型值 ±0.06% FSR，校準后降至 ±0.02% FSR；偏移溫度漂移低至 0m% FSR/°C（需 Foreground+FGOS 校準），保證寬溫環境下的穩定性。
• 基準電壓 ：內置帶隙基準（BG 引腳輸出），典型值 1.1V，溫度漂移 - 64μV/°C，可作為外部電路參考。

2. 交流與時序特性

• 帶寬與響應 ：-1dB 輸入帶寬低至 3.0GHz（單通道）、3.4GHz（雙通道），-3dB 帶寬覆蓋 26.3GHz，保證寬頻信號無衰減采集；輸入返回?fù)p耗優于 - 10dB（210GHz 范圍），減少信號反射。
• 時序精度 ：孔徑延遲（t_AD）典型值 360ps，支持 1.13ps 粗調與 19fs 細調；孔徑抖動（t_AJ）低至 50fs（RMS），確保高采樣速率下的時序一致性；JESD204C 接口延遲確定性高，支持多設備同步采樣。

五、封裝與訂購信息

1. 封裝規格

器件采用 144 引腳 FCBGA 封裝（型號 AAV/ZEG），關鍵參數如下：

• 尺寸：10mm×10mm，最大高度 2.65mm，引腳間距 0.8mm；
• 焊球配置：底部裸露熱焊盤，需焊接至 PCB 接地平面優化散熱；焊球材質可選無鉛（SnAgCu，ABJ 封裝）或含鉛（SnPb，ALK 封裝），適配不同 RoHS 合規需求；
• 熱特性：結到環境熱阻（RθJA）23.9°C/W，結到板熱阻（RθJB）8.4°C/W，需合理設計 PCB 散熱路徑。

2. 訂購型號

ADC12DJ5200SE 主要訂購型號及參數如下表，均符合 Moisture Sensitivity Level（MSL）3 級（開封后 168 小時內焊接，峰值回流溫度 260°C）：

六、應用場景與設計建議

1. 典型應用

• 通信測試設備 ：如 802.11ad、5G 信號發生器 / 分析儀，利用寬頻帶與高采樣率實現多標準信號采集與分析；
• 電子戰（EW） ：包括信號情報（SIGINT）、電子情報（ELINT），通過高動態范圍與快速頻率跳變，截獲并分析復雜射頻信號；
• 衛星通信（SATCOM） ：直接采樣衛星下行射頻信號，減少中頻轉換環節的信號損耗；
• 軟件定義無線電（SDR） ：作為 RF 前端核心，支持靈活的頻段配置與信號處理，適配多制式通信需求。

2. 設計建議

• 電源設計 ：模擬電源（VA11/VA19）與數字電源（VD11）需分開布線，每組電源就近并聯 0.1μF 陶瓷電容 + 10μF 鉭電容去耦；模擬地（AGND）與數字地（DGND）單點連接，避免串?dāng)_。
• 輸入與時鐘 ：模擬輸入建議差分布線，串 22Ω 電阻 + 并 2.2nF 電容構成抗混疊濾波；采樣時鐘（CLK±）需低抖動（建議 < 1ps RMS），AC 耦合以保證最佳共模電壓，SYSREF 信號需與 CLK± 時序匹配，可通過自動校準優化同步精度。
• PCB 布局 ：采用四層板（內電層為地與電源），射頻信號與高速 SerDes 信號分開布線，阻抗控制為 50Ω（射頻）與 100Ω（差分 SerDes）；熱焊盤需大面積連接至接地平面，必要時增加散熱過孔。

七、寄存器與編程

1. 核心寄存器（地址與功能）

ADC12DJ5200SE 通過 SPI 接口配置，關鍵寄存器如下表，覆蓋模式控制、信號處理、同步與校準等核心功能：

2. SPI 通信協議

• 幀結構 ：每次寄存器訪問為 24 位幀，含 1 位讀寫控制（1 = 讀，0 = 寫）、15 位寄存器地址、8 位數據；支持 流模式 （SCS 保持低電平），地址自動遞增 / 遞減，加快多寄存器配置效率。
• 操作注意事項 ：校準過程中禁止訪問 SPI 寄存器，避免校準數據 corruption；修改 JMODE、DDC 參數等關鍵配置前，需先禁用 JESD204C 接口（JESD_EN=0），配置完成后重新使能。
