SGM611A13 是一款輸入電壓范圍 4.5V 至 16V，可持續輸出 12A 電流的高頻同步降壓轉換器。其輸出電壓可在 0.6V 至 5.5V 范圍內靈活調節，支持頻率可選與電流限制可調，極大提升了設計的靈活性。遠端采樣、高效穩定，主打一個用得放心。主要用在服務器、數據中心、通信設備、企業 SSD 等大電流場景，助力 AI 算力更上一層樓。

SGM611A13 典型參數

采用超快速瞬態響應的自適應恒定導通時間（COT）架構；

寬輸入電壓范圍：4.5V 至 16V；

寬輸出可調電壓范圍：0.6V 至（輸入電壓的 90%）且上限為 5.5V；

可選擇的開關頻率：600kHz、800kHz 和 1000kHz；

遠程差分輸出電壓采樣；

可調電流限制水平；

可持續輸出電流：12A；

集成低導通電阻（RDSON）功率場效應晶體管（FET）；

支持低 ESR 的輸出電容；

在結溫（TJ）為 0℃ 至 +85℃ 時，參考電壓精度為 1%；

在結溫（TJ）為 -40℃ 至 +125℃ 時，參考電壓精度為 1.5%；

輕載高效模式或強制連續導通模式（CCM）；

出色的負載調整率；

電源良好的開漏輸出指示；

支持外接基準電壓且輸出電壓跟隨外部基準電壓動態可調；

輸出放電功能；

從 0.91ms 計時器可調的軟啟動時間；

支持預偏置啟動；

提供符合環保理念的 TQFN-3×4-21L綠色封裝。

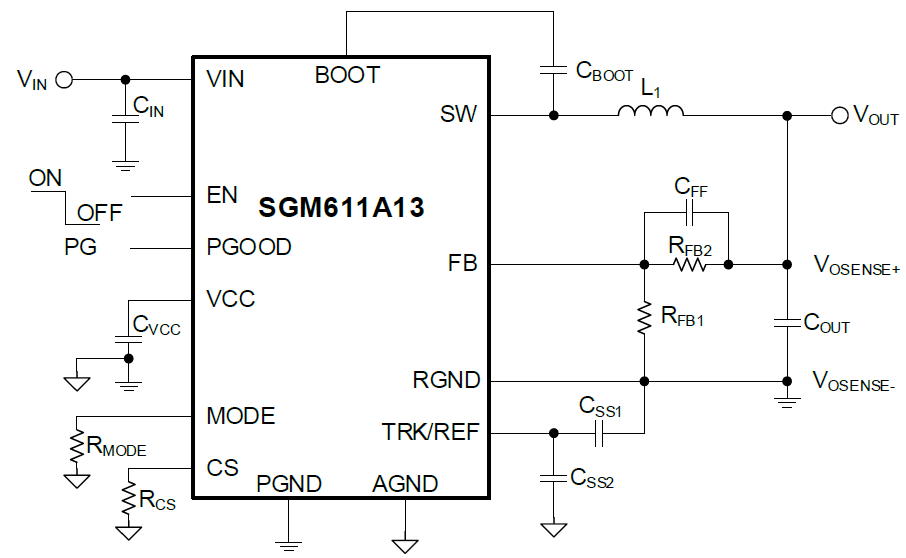

圖 1 SGM611A13 典型應用電路

SGM611A13 核心特性

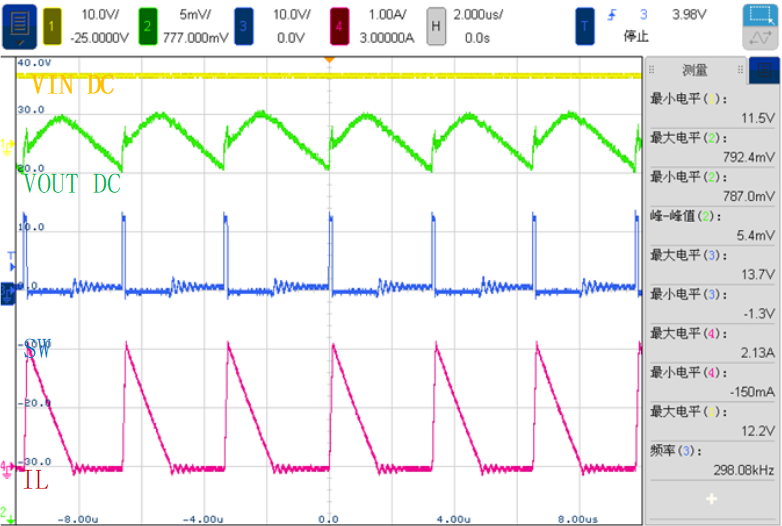

SGM611A13 采用 COT 架構，配合獨特的 Ramp 電路，使得系統具有非常高的穩定性。無論是 PSM 模式還是 FCCM 模式, 開關波形都十分絲滑；雙脈沖現象是沒有的，輸出電壓紋波穩穩控制在 10mV 以內。下面圖 2 波形展示了單次觸發下的輸出電壓紋波，通過不同波形的角度例如 VOUTAC、VOUTDC、IOUT、IL等等，全方面展示了穩定的性能。圖 3 波形展示了長時間積累下的輸出紋波，經過長時間運行與波形捕捉，SW 發波依然穩定如故。

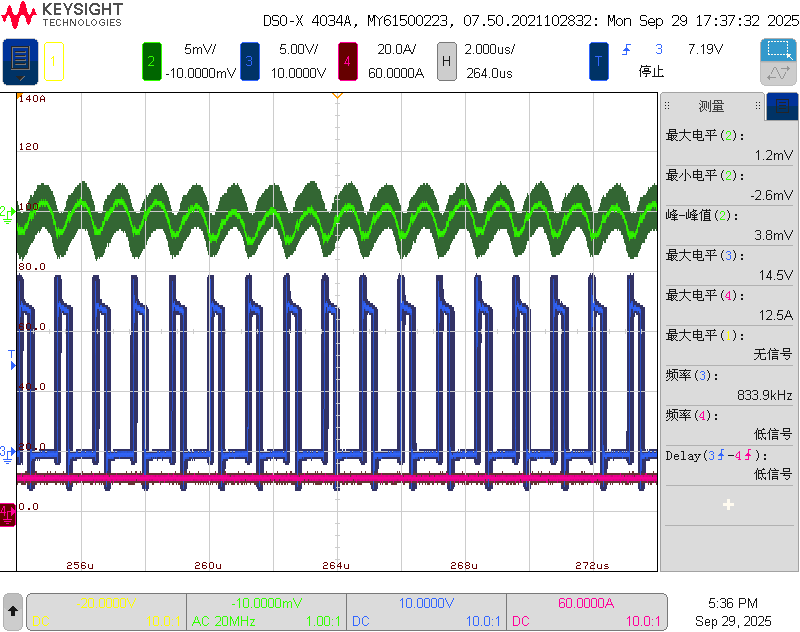

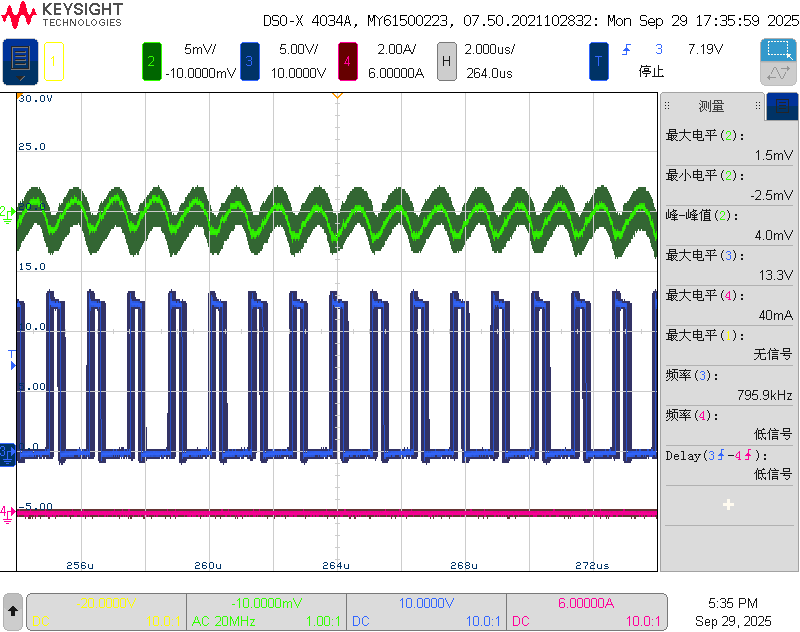

VIN= 12V, Vo= 3.3V, Io= 0A

VIN= 12V, Vo= 3.3V, Io= 12A

VIN= 12V, Vo= 0.8V, Io= 0A

VIN= 12V, Vo= 0.8V, Io= 0A

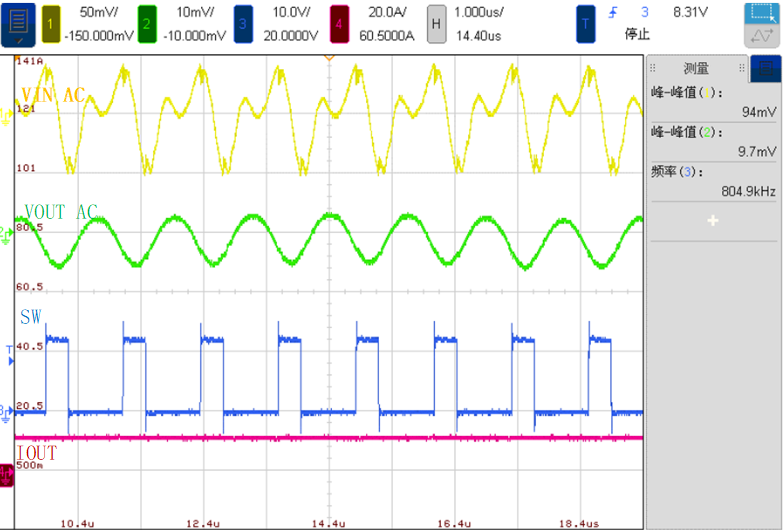

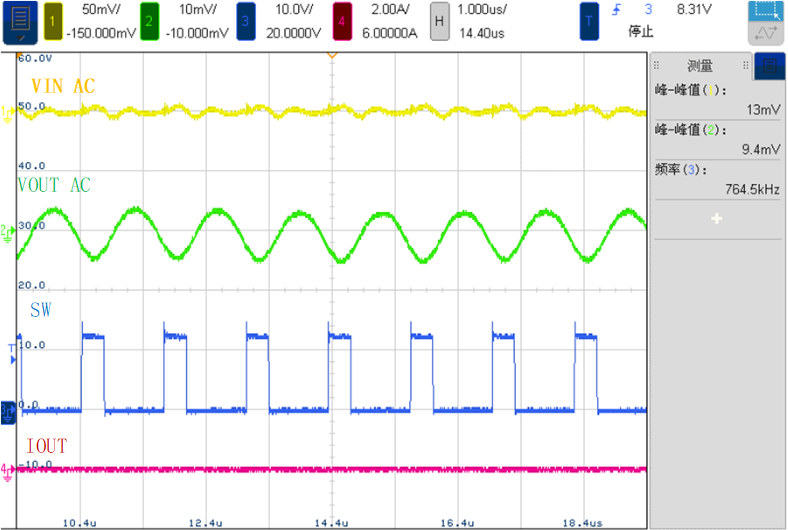

圖 2 SGM611A13 單次觸發下靜態輸出波形

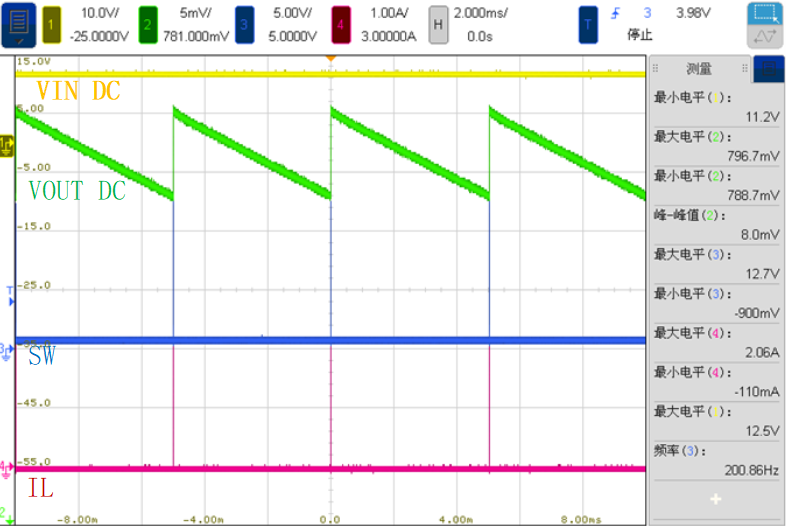

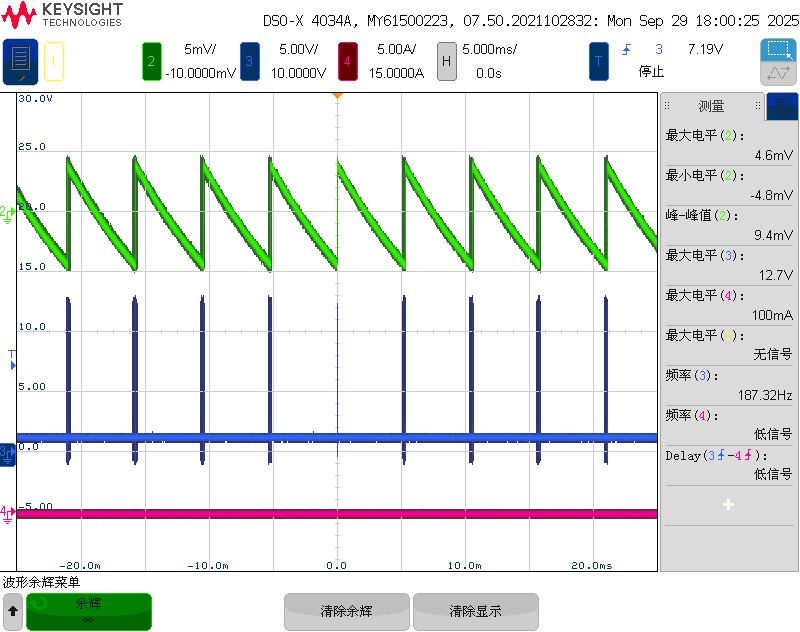

VIN= 12V, Vo= 3.3V, Io= 0A

VIN= 12V, Vo= 3.3V, Io= 12A

VIN= 12V, Vo= 0.8V, Io= 0A

VIN= 12V, Vo= 0.8V, Io= 0A

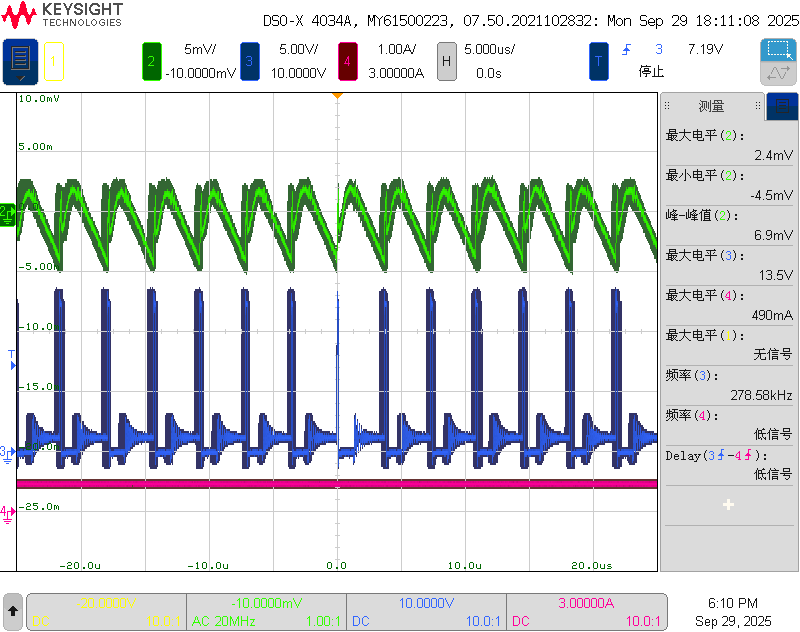

圖 3 SGM611A13 長時間累積下靜態輸出波形

快速的動態響應是 SGM611A13 最大的亮點。得益于 COT 架構及對內部環路參數的細致打磨，面對半載突變、滿載突變、0A 跳變，甚至高頻突變，SGM611A13 都能從容應對。不僅欠壓和過壓小，而且穩態恢復時間快。

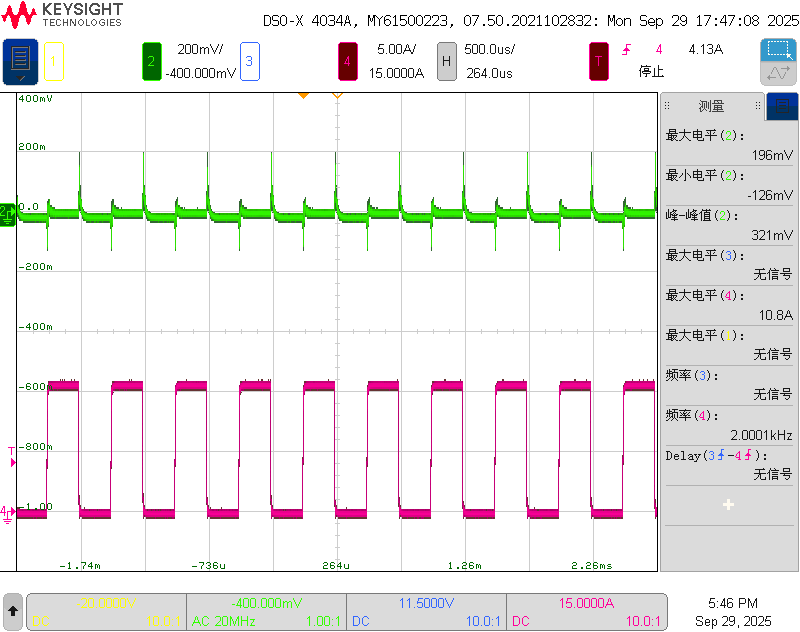

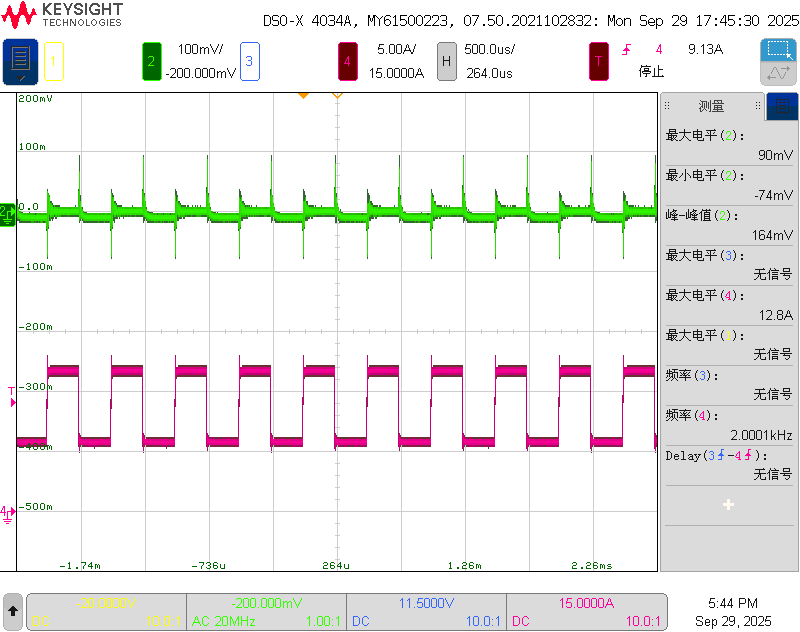

VIN= 12V, VOUT= 3.3V, FCCM, 800kHz, 0A-6A@2.5A/μs

VIN= 12V, VOUT= 3.3V, FCCM, 800kHz, 6A-12A@2.5A/μs

VIN= 12V, VOUT= 3.3V, FCCM, 800kHz, 0A-10.8A@2.5A/μs

VIN= 12V, VOUT= 3.3V, FCCM, 800kHz, 1.2A-10.8A@2.5A/μs

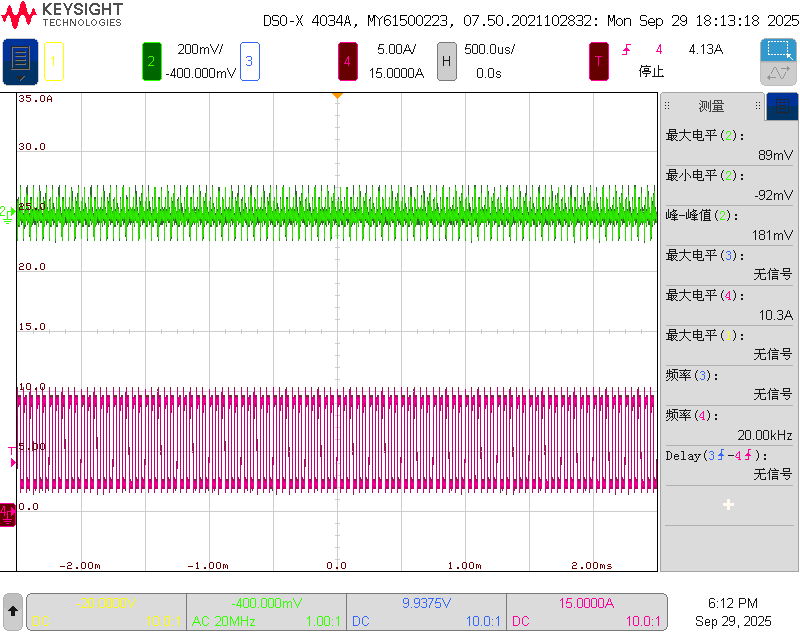

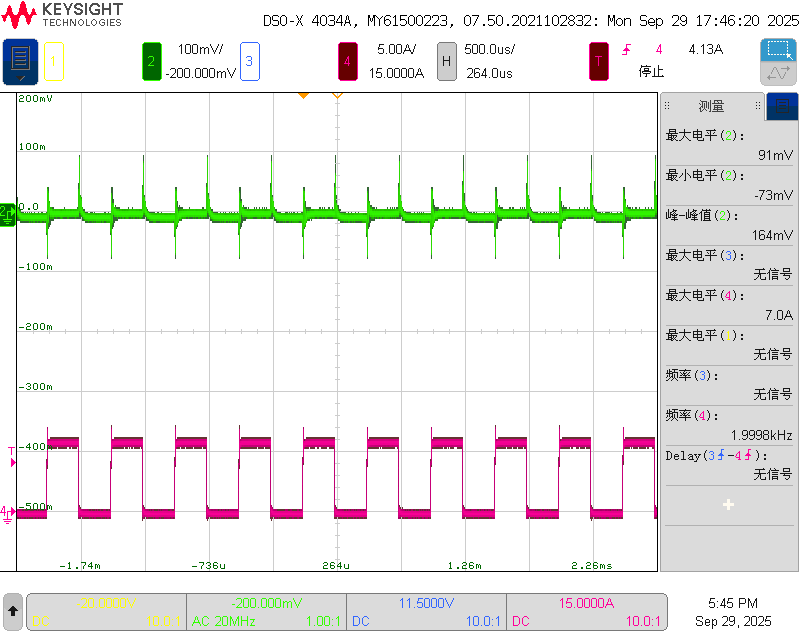

圖 4 SGM611A13 動態輸出波形

效率是能源轉換的核心，也是支撐高算力運行的基石。SGM611A13 致力于解決效率難題，通過優化的低導通電阻（RDSON）與高速柵極驅動，在典型工作條件下實現高達 94% 的轉換效率（VIN= 12V, VOUT= 3.3V, IOUT= 12A）。在輸出電流大于 2A 的廣泛負載范圍內，其效率均可維持在 80% 以上，助力系統節能與環保設計。

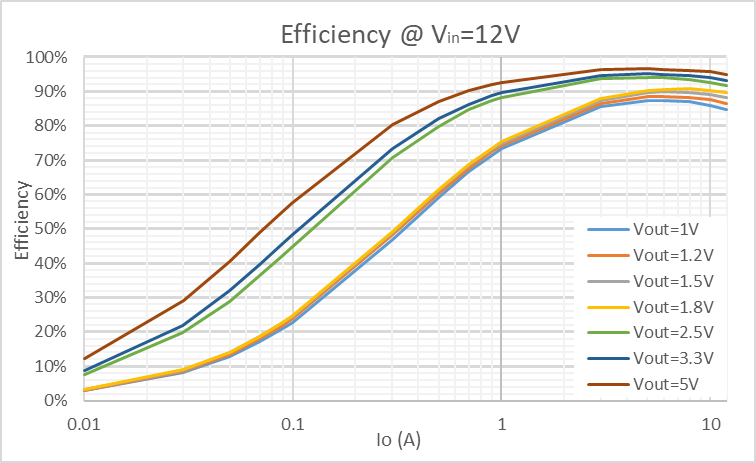

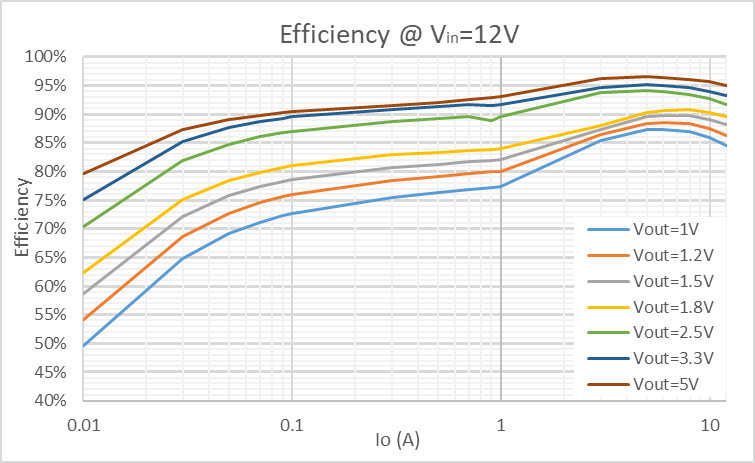

圖 5 SGM611A13 PSM@800kHz 模式下不同輸出電流時效率曲線

圖 6 SGM611A13 FCCM@800kHz 模式下不同輸出電流時效率曲線

除了 12A 版本的 SGM611A13，我們還將同步推出 6A 以及 20A 版本的降壓轉換器，致力于為服務器、數據中心等高算力場景提供完整、高效的電源解決方案。
