STMicroelectronics LSM6DSO16IS iNEMO慣性模塊是一款系統級封裝器件，可在高性能模式下以0.59mA電流提升性能。該慣性模塊嵌入ST類處理，即智能傳感器處理單元 (ISPU)，支持依賴傳感器數據的實時應用。ISPU是一款超低功耗、高性能可編程內核，可在邊緣執行信號處理和AI算法。LSM6DSO16IS模塊的滿量程加速范圍為 ±2g/±4g/±8g/±16g，角速率范圍為 ±125dps/±250dps/±500dps/±1000dps/±2000dps。

數據手冊：*附件：STMicroelectronics LSM6DSO16IS iNEMO慣性模塊數據手冊.pdf

LSM6DSO16IS模塊還具有可編程中斷和片上傳感器集線器，其中集線器包含多達6個傳感器和帶獨立IO電源 (1.62V) 的1.71V至3.6V模擬電源電壓。該模塊符合ECOPACK標準和RoHS指令，采用塑料焊盤柵格陣列 (LGA) 封裝。典型應用包括復雜的運動檢測和手勢識別、活動識別和跟蹤、智能筆、游戲和可穿戴設備以及智能手表。

特性

• 3軸加速度計，具有可選滿量程：
  • ±2g/±4g/±8g/±16g
• 3軸陀螺儀，具有可選滿量程：
  • ±125dps/±250dps/±500dps/±1000dps/±2000dps
• 嵌入式ISPU：
  • 超低功耗、高性能可編程內核
• 傳感器集線器功能可有效地從其他外部傳感器（最多4個外部傳感器）收集數據
• SPI/I^2^C串行接口
• 嵌入式溫度傳感器
• 緊湊占位：2.5mm x 3mm x 0.83mm
• ECOPACK，符合RoHS指令

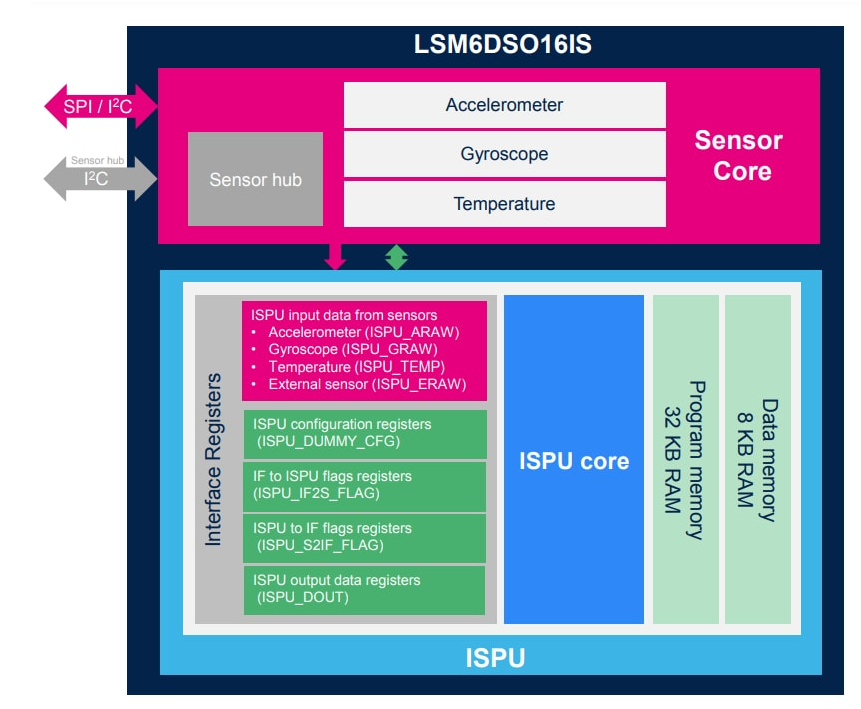

ISPU框圖

LSM6DSO16IS：集成ISPU的智能慣性傳感器，賦能邊緣AI與實時運動處理

核心特性

1. 高性能傳感能力

• 3軸加速度計 ：可選量程 ±2/±4/±8/±16 g
• 3軸陀螺儀 ：可選量程 ±125/±250/±500/±1000/±2000 dps
• 低噪聲設計 ：加速度計噪聲密度僅70 μg/√Hz（高性能模式）
• 高輸出數據率（ODR） ：加速度計最高6667 Hz，陀螺儀最高6667 Hz

2. 嵌入式ISPU：智能處理核心

ISPU是ST獨有的超低功耗、高性能可編程內核，具備：

• 32 KB程序RAM + 8 KB數據RAM
• 支持C語言編程 ，便于算法開發與部署
• 實時處理傳感器數據 ，支持機器學習與深度學習算法
• 可獨立運行 ，減輕主處理器負擔，實現真正的邊緣智能

3. 極低功耗

• 加速度計與陀螺儀同時運行：
  • 高性能模式：0.59 mA
  • 低功耗模式：0.46 mA
• 獨立電源管理，支持傳感器單獨啟停

4. 傳感器集線器功能

• 可連接最多4個外部傳感器（如磁力計、壓力傳感器）
• 通過主I2C接口統一管理，簡化系統設計

5. 靈活的通信接口

• 支持I2C與SPI（3線/4線）接口
• 獨立的IO電源（1.62 V ~ 3.6 V），兼容多種主控平臺

應用場景

• 智能手表與穿戴設備 ：活動識別、手勢控制、運動跟蹤
• 物聯網終端 ：行為感知、跌倒檢測、設備姿態識別
• 游戲與遙控器 ：動態捕捉、體感交互
• 工業設備 ：振動監測、姿態穩定、預測性維護

ISPU的優勢與開發支持

ISPU不僅是一個協處理器，更是一個完整的信號處理與AI推理平臺：

• 實時數據處理 ：無需喚醒主處理器即可完成運動識別、姿態解算等任務
• 靈活算法部署 ：支持自定義C代碼，可加載多種AI模型
• 中斷驅動機制 ：可配置多種中斷源，實現事件驅動型應用
• 豐富的輸出接口 ：提供64字節通用輸出寄存器，便于與主控交互
