該ADS1285是一款 32 位、低功耗、模數轉換器 （ADC），具有可編程增益放大器 （PGA） 和有限脈沖響應 （FIR） 濾波器。該ADC專為地震設備苛刻需求而設計，需要低噪聲、高精度數字化和延長電池運行時間。

低噪聲 PGA 允許直接連接檢波器和變壓器耦合水聽器，無需外部放大器。
*附件：ads1285.pdf

該ADC集成了一個高分辨率的δ-Σ（ΔΣ）調制器和一個具有可編程相位響應的FIR濾波器。高通濾波器從信號中去除直流和低頻成分。時鐘頻率誤差由分辨率為7 ppb的采樣率轉換器補償。

功率模式的選擇優化了動態范圍與功耗。PGA 旁路作進一步降低了功耗。

該ADC采用緊湊的5mm×5mm VQFN封裝，在–40°C至+85°C環境溫度范圍內完全額定。

特性

• 可選分辨率-功率模式：
  • 動態范圍：2 ms 時為 134 dB，11.5 mW
  • 動態范圍：2 ms 時為 129 dB，4.8 mW
• 靈活的數字濾波器：
  • 可選 sinc + FIR + IIR
  • 線性或最小相位
  • 高通濾波器
• 總諧波擾：< –120 分貝
• CMRR：125 分貝
• 數據速率：125 SPS 至 4000 SPS
• 可編程增益：1 至 64
• PGA 旁路選項
• SYNC 輸入
• 時鐘誤差補償
• 雙通道多路復用器
• 失調和增益校準
• 通用數字 I/O
• 模擬電源作：5 V、3.3 V 或 ±2.5 V
• 參考電壓選項：5 V、4.096 V 或 2.5 V

參數

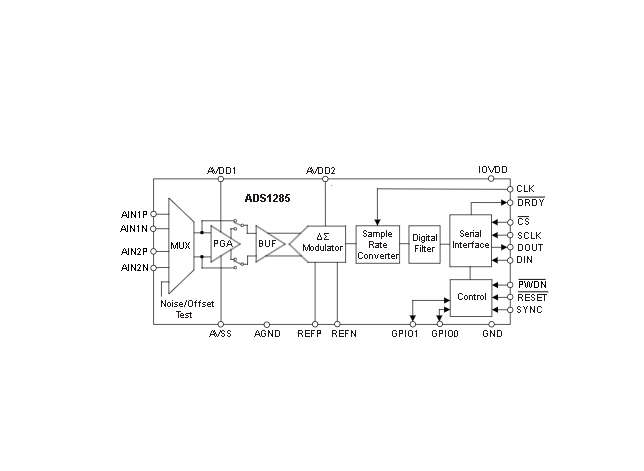

方框圖

一、產品核心定位與基礎參數

ADS1285 以 “高動態范圍 + 低功耗 + 多模式適配” 為核心優勢，通過 ΔΣ 調制架構、可編程增益與數字濾波設計，平衡地震信號采集等場景的精度與功耗需求，適配單 / 雙電源供電與寬溫環境。

1. 核心基礎參數總覽

二、核心性能參數

1. 靜態性能（TA=-40+85℃，VDD=2.7V5.5V）

（1）線性度與精度

• 積分非線性（INL） ：±2 LSB（最大值），無失碼，保障全量程信號轉換線性；
• 微分非線性（DNL） ：±1 LSB（最大值），避免輸出臺階失真，適配弱信號采集；
• 總未調整誤差（TUE） ：±0.06% FSR（最大值），典型值 0.04% FSR，減少系統級校準需求；
• 偏移 / 增益誤差 ：偏移誤差 ±350 / 增益 μV（PGA 增益 = 1 時），溫度系數 ±1 μV/℃；增益誤差 ±0.05%（PGA 增益 = 1 時），溫度系數 ±2 ppm/℃，全溫域精度穩定性高。

（2）輸入與噪聲特性

• 輸入范圍 ：差分輸入電壓 ±VREF/(2× 增益)（5V 參考時，增益 = 1 對應 ±2.5VPP），PGA 模式輸入共模電壓 1.1V~4.15V（5V 供電）；
• 輸入噪聲 ：PGA 增益 = 16 時，電壓噪聲密度 7 nV/√Hz（典型值），電流噪聲密度 2.5 pA/√Hz（差分），0.1Hz~10Hz 低頻噪聲 0.1 μVPP，保障微弱地震信號采集純凈度；
• 共模抑制比（CMRR） ：60Hz 時 104 dB（典型值），電源抑制比（PSRR）DC 模式 80~110 dB、AC 模式 - 72 dB（10kHz），減少共模干擾與供電噪聲影響。

2. 動態性能（關鍵指標適配低頻弱信號采集）

ADS1285 的動態性能是地震監測、精密測量的核心保障，核心指標如下：

3. 時鐘與同步特性

內置時鐘管理與同步機制，減少外部時鐘器件依賴，適配多設備同步采集需求：

（1）時鐘輸入與誤差補償

• 時鐘輸入 ：高 / 中功耗模式 8.192 MHz，低功耗模式 4.096 MHz，建議使用晶體時鐘源（避免 RC 振蕩器），時鐘抖動需 < 100 fs（rms）；
• 時鐘誤差補償 ：采樣率轉換器（SRC）支持 ±244 ppm 補償范圍，7.45 ppb 分辨率，通過 SRC 寄存器調整，補償外部時鐘漂移；
• 同步功能 ：支持 SYNC 引腳 / 命令同步，脈沖同步（復位濾波器并等待 63 個采樣周期穩定）與連續同步（對比 SYNC 與 DRDY 周期）兩種模式，適配多 ADC 同步采集。

三、關鍵功能模塊詳解

1. 模擬前端與 PGA 設計

器件前端集成輸入多路選擇器（MUX）與低噪聲 PGA，適配不同幅度地震信號直接采集，減少外部放大電路需求：

（1）輸入多路選擇器（MUX）

支持雙差分通道切換、內部短路測試（0Ω/400Ω）與交叉連接測試，其中 400Ω 短路模式可模擬地震檢波器（Geophone）阻抗，用于噪聲與偏移測試，具體模式如下：

（2）可編程增益放大器（PGA）

• 增益范圍 ：1~16 倍模擬增益，32/64 倍數字增益，通過 CONFIG1 寄存器配置，增益 = 16 時輸入噪聲最低（7 nV/√Hz）；
• 低噪聲設計 ：斬波穩定架構，1/f 噪聲 < 0.1 μVPP（0.1Hz~10Hz），適配低頻地震信號；
• 增益匹配 ：通道間增益匹配誤差 < 0.2%（典型值），雙通道采集一致性高；
• 旁路模式 ：可禁用 PGA 切換至緩沖模式（增益 = 1），降低功耗（減少 30%），適配高幅度信號直接采集。

2. 數字濾波系統

內置三級數字濾波器（sinc/FIR/IIR），支持多模式配置，平衡信號帶寬與噪聲抑制，適配不同頻率地震信號：

（1）濾波器類型與特性

（2）濾波模式配置

通過 CONFIG0 寄存器的 FILTR [1:0] 位選擇濾波路徑：sinc 模式（快速響應）、FIR 模式（高阻帶衰減）、FIR+IIR 模式（直流抑制 + 高阻帶衰減），滿足不同場景信號處理需求。

3. 校準與誤差補償

器件支持硬件 / 軟件校準，保障全溫域精度穩定性，核心校準功能如下：

（1）偏移校準

• 觸發方式 ：OFSCAL 命令或手動短路輸入（MUX 內部短路模式），校準后偏移誤差降至 ±0.5 μV（典型值）；
• 校準機制 ：24 位偏移寄存器（OFFSET [23:0]）存儲校準值，ADC 轉換時自動減去偏移量，HPF 使能時偏移校準禁用（偏移值用于 HPF 初始值加速穩定）。

（2）增益校準

• 觸發方式 ：GANCAL 命令或手動輸入已知幅度校準信號（如 2.4V，避免滿量程削波），校準后增益誤差降至 ±2 ppm（典型值）；
• 校準機制 ：24 位增益寄存器（GAIN [23:0]）存儲校準值（直二進制格式，默認 400000h=1 倍增益），轉換數據乘以增益值 / 400000h 實現誤差補償。

四、典型應用場景與設計建議

1. 核心應用場景

ADS1285 的核心價值在于 “低噪聲 + 寬動態范圍”，典型應用包括：

• 被動地震監測 ：134 dB 動態范圍 + 低噪聲特性，直接采集 Geophone 輸出的微伏級地震信號，無需外部前置放大；
• 能源勘探 ：雙通道同步采集 + 時鐘誤差補償，適配多傳感器陣列的地震波成像，保障多設備時間同步精度；
• 精密儀器 ：0.06% TUE + 寬溫穩定性，用于工業精密測量（如壓力、應變）的低漂移數據采集。

典型應用電路示例（地震檢波器輸入）

1. 電路結構 ：Geophone 信號經 BAS70 肖特基二極管過壓保護、1000pF/100pF RC 濾波后輸入 AIN1±，通過 OPA391 緩沖器將 2.5V 參考電壓分壓至輸入共模端，實現單電源（5V）下的差分信號采集；
2. 關鍵器件 ：參考電壓采用 REF6241（4.096V，低噪聲 < 0.5 μVPP），AVDD1/AVDD2 分別并聯 1μF+0.1μF 電容濾波，CAPD（數字 LDO 輸出）并聯 0.22μF 電容抑制數字噪聲；
3. 性能指標 ：輸入信號 0.1Hz~1kHz 時，動態范圍 132 dB，THD < -120 dB，滿足弱地震信號采集需求。

2. 關鍵設計建議

（1）電源與參考電壓設計

• 電源隔離 ：模擬電源（AVDD1/AVDD2）與數字電源（IOVDD）獨立布線，AVDD1/AVDD2 就近并聯 1μF 鉭電容 + 0.1μF 陶瓷電容（X7R/NP0 dielectric），IOVDD 并聯 0.22μF 電容至 DGND；
• 參考電壓優化 ：參考電壓引腳（REFP/REFN）并聯 0.1μF+10μF 電容濾波，長距離布線時串聯 10Ω 電阻抑制噪聲，避免與數字信號線平行布線；
• 接地設計 ：AGND（模擬地）與 DGND（數字地）單點連接至公共地平面，thermal pad 連接 AVSS（雙電源）或 AGND（單電源），降低熱阻（RθJA=30℃/W）。

（2）輸入與布線設計

• 輸入保護 ：Geophone 輸入端串聯 100Ω 限流電阻 + TVS0701 ESD 防護器件，避免雷擊或過壓損壞 ADC 輸入；
• 布線隔離 ：模擬輸入線（AIN1±/AIN2±）與數字線（SCLK/CS）間距≥2mm，使用差分布線（阻抗 100Ω）減少串?dāng)_；時鐘線串聯 50Ω 匹配電阻，避免反射噪聲；
• 測試模式 ：使用 MUX 內部短路模式（010/101）定期校準偏移，確保長期采集精度，校準周期建議每 10℃溫變一次。

（3）同步與數據讀取

• 多設備同步 ：采用 SYNC 引腳連續同步模式，SYNC 信號頻率與 DRDY 頻率匹配（誤差 <±1 CLK 周期），確保多 ADC 采集時間一致性；
• 數據讀取 ：DRDY 引腳低電平表示數據就緒，支持直接讀取（32 位 2’s 補碼）或 RDATA 命令重讀，SCLK 頻率≤10 MHz，避免高頻噪聲耦合。
