大家好！歡迎回到芝識課堂eFuse IC系列第二講。上期介紹了什么是eFuse IC，今天我們將通過具體數據和實際應用，帶你直觀感受eFuse IC與傳統保險絲在性能上的巨大差異！

告別“一次性”保護！秒殺傳統保險絲

提到短路保護，速度就是一切，容不得絲毫遲緩，否則后果不堪設想！

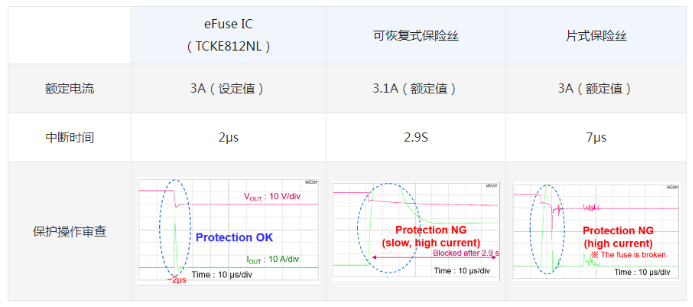

我們進行了一項關鍵測試：將輸出端短路到接地，對比eFuse IC、可恢復式保險絲和片式保險絲的響應表現。為公平起見，所有器件的過流閾值都設定在3A左右。

結果令人震驚：只有eFuse IC高速切斷電流路徑，不允許大電流流動。

eFuse IC的關斷時間僅約2μs，并將峰值電流成功抑制在35A以內；

片式保險絲雖然響應較快（約7μs），但會徹底熔斷，且峰值電流超過70A；

可恢復式保險絲反應最慢，需3秒才關斷，期間持續通過巨大電流。

這說明傳統保險絲在短路時要么熔斷（需更換），要么反應太慢，可能對后端電路造成嚴重?fù)p害。而eFuse IC能在極短時間內果斷限流，保護系統安全，并且不會損壞，可自動恢復。

為什么eFuse IC這么快？

這要從eFuse IC內部的保護機制說起，它集成了高精度電流檢測電路和高速比較器，可實時監測電流變化。一旦超過設定值，控制邏輯就會立即關斷內部的功率MOSFET，從而實現微秒級響應。

這種“電子式”保護，遠比依靠金屬熱熔斷的物理機制要快得多。

eFuse IC應用場景廣泛

正因?yàn)閑Fuse IC具備高速、多功能的保護特性，它非常適合用于各種對安全性和可靠性要求較高的電子設備，例如：

筆記本電腦與平板電腦：保護USB Power Delivery、Type-C接口和主板電源電路；

音頻設備與耳機：防止插拔引起的浪涌和短路；

智能家居與物聯網設備：實現緊湊且可靠的電源管理；

工業控制系統：在惡劣電氣環境下保障連續運行。

它所能提供的保護不僅限于過流和短路，還包括：過壓保護（OVP）、反向電流阻斷（RCB）、浪涌電流抑制（通過轉換速率控制）、熱關斷保護（TSD）等。

eFuse IC典型應用案例

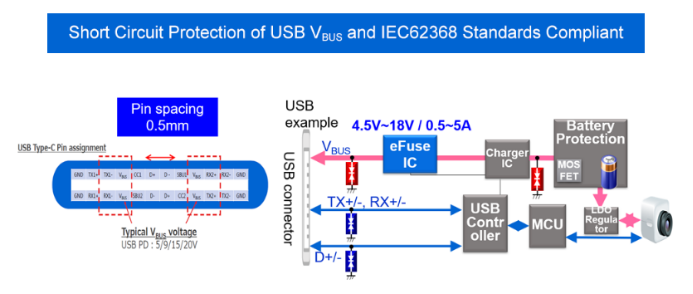

eFuse IC在USB Type-C接口中扮演著至關重要的角色。隨著該接口成為業界標準，其所能承載的功率和數據量也越來越大，對保護電路提出了更高要求。

過去，設計人員可能使用負載開關或分立MOSFET方案，但eFuse IC提供了一個更高集成度的解決方案。它不僅能管理電力傳輸，還能集成短路保護、過壓鎖存、反向電流阻斷等功能，同時節省布板空間。再配合ESD保護器件，即可構建一個堅固可靠的Type-C端口保護方案。

總而言之，eFuse IC在保護速度、精度和功能性上全面超越了傳統保險絲。它響應極快、無需更換，并能集成多種保護功能，有助于設計出更緊湊、更安全、更可靠的產品。

東芝eFuse IC將所有主要保護功能集成于單一封裝，具備傳統保險絲無法實現的高性能與高精度保護。與傳統分立方案相比，它不僅顯著提高安全性，還通過減少元件數量降低成本、縮小電路面積，實現系統小型化。同時，其可重復使用的特性，有效降低了維護成本和設備恢復時間。

下一期，我們將深入剖析eFuse IC的核心功能——過流保護和過壓保護的工作原理。如果你正在為產品設計電源保護電路，這期內容絕對不容錯過！
