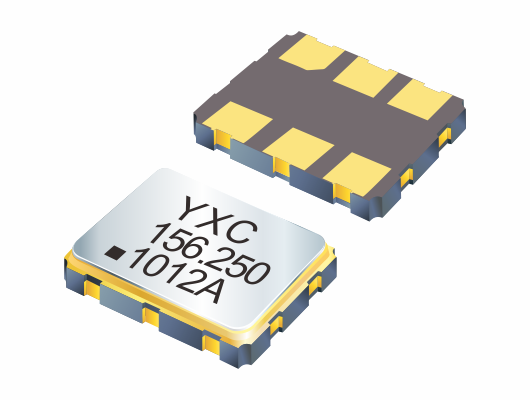

在高速數據通信與光模塊領域，時鐘源的選擇直接決定系統的傳輸速率與鏈路穩定性。揚興科技 YSO233UJ系列差分晶振，特別針對光模塊關鍵頻點 156.25MHz與 312.5MHz優化設計，以超低抖動、寬溫穩定和高可靠性，為 800G、1.6T、3.2T光模塊 提供精準的時鐘支持。

一、關鍵頻點優勢

· 156.25MHZ

廣泛應用于以太網 10G/100G/400G/800G/1.6T/3.2T 接口，是高速光模塊的核心參考時鐘。

YSO233UJ在該頻點下，采用LVPECL輸出模式時，抖動低至35fs，極大降低誤碼率(BER)，保障高速鏈路的數據完整性。

高基頻光刻晶片設計，避免倍頻產生的相位噪聲累積，使得在大帶寬高速SerDes通道中仍能保持高信號質量。

· 312.5MHZ

主要用于更高速的 SerDes 接口與新一代超大帶寬光模塊設計，是 800G/1.6T/3.2T光模塊時鐘架構的重要頻點。

在該頻點下，YSO233UJ仍能提供極低抖動，滿足400GbE/800GbE/1.6TbE 以太網PHY 芯片與 DSP 芯片的時鐘輸入要求。

高頻率下的低相位噪聲特性，使其成為 低延遲互聯和高速交換機背板的理想時鐘源。

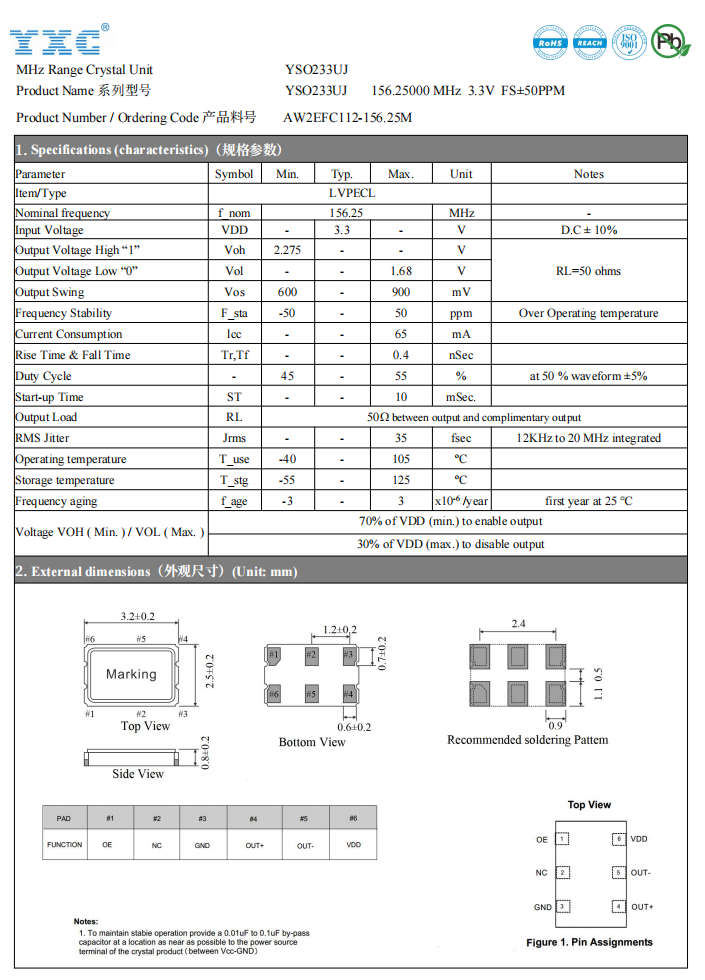

二、YSO233UJ系列差分晶振核心特性

1、超低抖動

在 156.25MHz 頻點、LVPECL輸出時，抖動值低至 35fs;在 312.5MHz 高頻條件下依然維持優異的抖動性能。適配高速 SerDes、光模塊 DSP，確保高速互聯中 BER(誤碼率)最小化。

2、寬溫與高穩定度

工作溫度范圍覆蓋 -40°C至 105°℃，可選擴展至 -40°C至 125°C，滿足數據中心和電信基站的極端環境需求?？傤l差 +50ppm，保證光模塊在長時間運行下的頻率一致性與協議符合性

3、多種輸出兼容

·支持 LVDS、LVPECL、HCSL輸出模式，靈活匹配不同光模塊及主控芯片架構。

·通過簡化外圍設計，降低系統 BOM 成本，加速產品研發進度。

4、高基頻光刻晶片工藝

·直接輸出目標頻點(156.25MHz/312.5MHz)，避免倍頻或分頻方案帶來的額外抖動。

·信號質量更高，相位噪聲更低，特別適合高速光模塊與核心交換應用。

三、在新一代光模塊中的應用價值

· 800G光模塊：

在 156.25MHz作為核心時鐘輸入時，保證光鏈路高速傳輸?shù)姆€(wěn)定性;在312.5MHz 下，支持高速 DSP 芯片的精密時鐘需求。

· 1.6T光模塊：

超低抖動性能直接關系到系統 BER 水平，YSO233UJ通過優化的相位噪聲指標，使其滿足下一代互聯標準。

· 3.2T光模塊：

在高帶寬應用中，312.5MHz 時鐘頻點尤為關鍵，YSO233UJ的高可靠性頭超高速 SerDes 鏈路提供堅實保障。

結語

作為揚興科技面向高速光通信市場推出的高性能差分晶振，YSO233UJ系列聚焦156.26MHz與 312.5MHz兩大關鍵頻點，以 35fs級超低抖動、±50ppm 穩定度、寬溫支持，為 800G、1.6T、3.2T 光模塊 提供精準時鐘支持。它不僅優化了鏈路性能，更為新一代數據中心和超高速互聯奠定了堅實基礎。
