ADC3561、ADC3562、ADC3563 （ADC356x） 系列器件是一款低噪聲、超低功耗、16 位、10 MSPS 至 65 MSPS 的高速模數轉換器 （ADC）。這些器件專為低功耗而設計，可提供–158 dBFS/Hz的噪聲頻譜密度，并結合出色的線性度和動態范圍。ADC356x 提供良好的直流精度和 IF 采樣支持，使該器件適用于廣泛的應用。高速控制環路受益于僅一個時鐘周期的短延遲。ADC在65 MSPS時僅消耗122 mW，功耗在較低采樣率下也能很好地擴展。
*附件：adc3561.pdf

ADC356x 使用串行 LVDS （SLVDS） 接口輸出數據，從而最大限度地減少數字互連的數量。該設備支持雙通道、單通道和半通道選項。ADC356x 和 ADC358x 是一個引腳兼容系列，具有 16 位和 18 位分辨率以及不同的速度等級。這些器件采用 40 引腳 QFN 封裝 （5 x 5 mm），支持 -40 至 +105?C 的擴展工業溫度范圍。

特性

• 16位10MSPS至65MSPS ADC
• 本底噪聲：–158 dBFS/Hz
• 低功耗：77 mW （10 MSPS） 至 122 mW （65 MSPS）
• 延遲：1個時鐘周期（1線SLVDS）
• 指定的 16 位，無缺失碼
• INL：± 3 LSB;DNL：± 0.7 LSB
• 參考：外部或內部
• 輸入帶寬：900 MHz （3 dB）
• 工業溫度范圍：–40°C 至 +105°C
• 片內雙頻數字濾波器（可選）
  • 抽取 2、4、8、16、32
  • 32 位 NCO
• 串行LVDS數字接口（2線、1線和1/2線）
• 小尺寸：40-WQFN（5 mm × 5 mm）封裝
• 光譜性能（f 在 = 10 MHz）：
  • 信噪比：81.9 dBFS
  • SFDR：95dBc HD2、HD3
  • SFDR：100-dBFS 最差雜散

參數

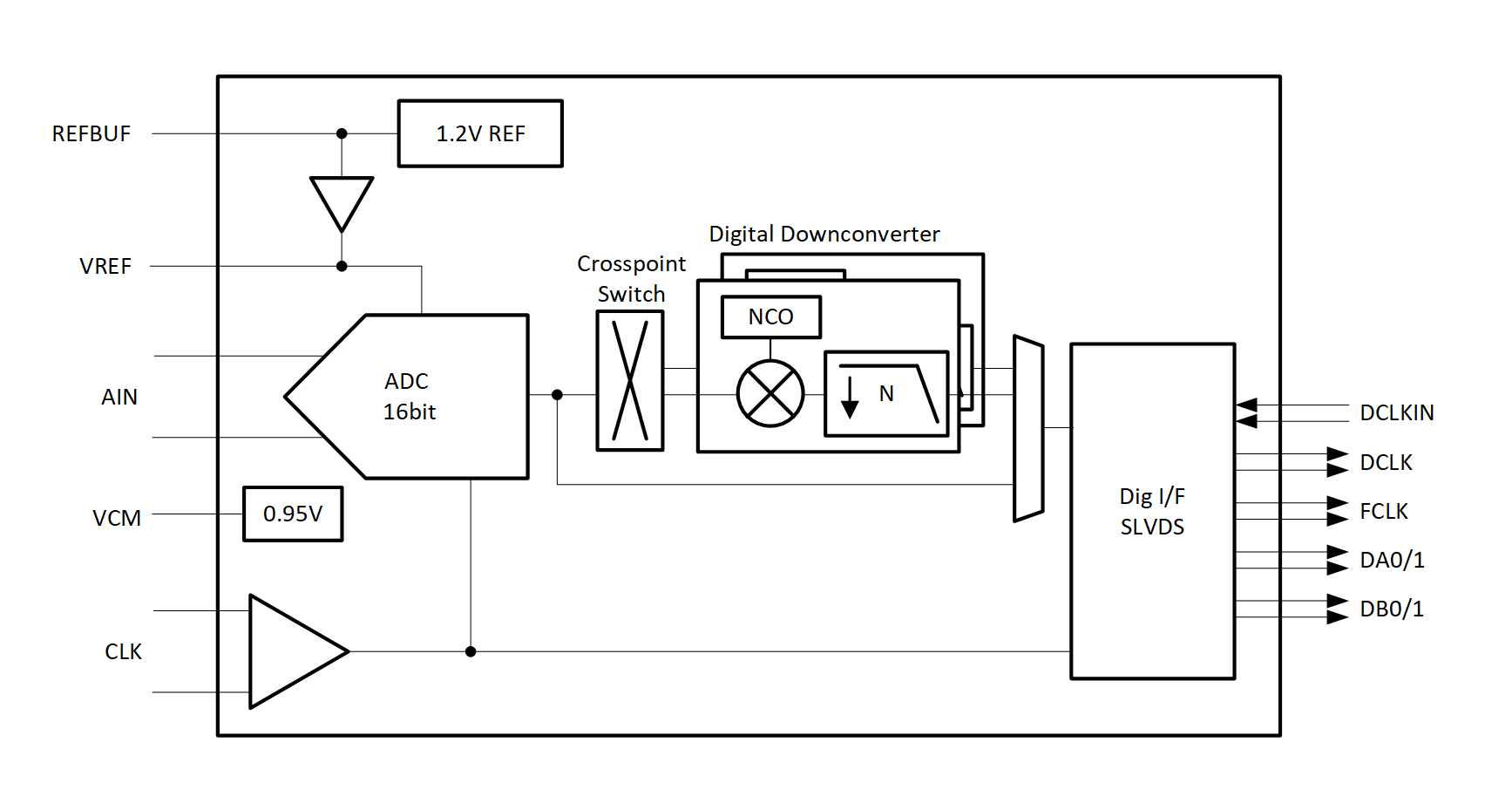

方框圖

一、產品概述

ADC3561、ADC3562、ADC3563（統稱 ADC356x）是德州儀器推出的 16 位高速模數轉換器（ADC）系列，采樣速率覆蓋 10-MSPS（ADC3561）、25-MSPS（ADC3562）、65-MSPS（ADC3563），采用 40 引腳 WQFN（5mm×5mm）封裝，支持 - 40°C 至 + 105°C 工業溫度范圍，兼具低噪聲（噪聲基底 - 158 dBFS/Hz）、低功耗（10-MSPS 時 77mW 至 65-MSPS 時 122mW）特性，適用于高速數據采集、軟件定義無線電、頻譜分析儀等多領域。

二、核心性能參數

1. 精度與線性度

• 分辨率 ：均為 16 位，無缺失碼。
• 線性誤差 ：積分非線性（INL）±3 LSB，微分非線性（DNL）±0.7 LSB，確保信號轉換的準確性。
• 直流精度 ：偏移誤差（VOS_ERR）最大 ±135 LSB，增益誤差（GAINERR）因參考源不同有差異，如 ADC3561 外接 1.6V 參考時典型值 0.43% FSR，內置參考時 - 1.15% FSR。

2. 動態性能（輸入頻率 10MHz 時）

• 信噪比（SNR） ：81.9 dBFS，保障信號純凈度。
• 無雜散動態范圍（SFDR） ：95-dBc（二次、三次諧波），100-dBFS（最差雜散），減少信號干擾。
• 總諧波失真（THD） ：ADC3563 在 1.1MHz 輸入時典型值 81 dBc，體現低失真特性。

3. 功耗與速度

• 功耗 ：隨采樣速率降低而減少，ADC3561（10-MSPS）77mW，ADC3563（65-MSPS）122mW。
• 延遲 ：1 線 SLVDS 接口僅 1 個時鐘周期，適用于高速控制環路。
• 輸入帶寬 ：3dB 帶寬 900MHz，支持中頻采樣。

三、硬件設計關鍵信息

1. 引腳功能與配置

• 模擬輸入 ：AINP（正）、AINM（負）為差分輸入，共模電壓（VCM）0.95V，輸入阻抗 8kΩ（100kHz 時）、電容 7pF（100kHz 時），滿量程輸入 3.2Vpp（差分）。
• 電源引腳 ：AVDD（模擬 1.8V，引腳 5、15、36）、IOVDD（數字接口 1.8V，引腳 21、30），需獨立供電以避免數字噪聲耦合。
• 控制引腳 ：PDN/SYNC（電源 - down / 同步，高有效，內置 21kΩ 下拉）、RESET（硬件復位，高有效，內置 21kΩ 下拉），SEN（串行接口使能，低有效，內置 21kΩ 上拉至 AVDD）。

2. 參考電壓選項

提供三種參考源模式，可通過 REFBUF 引腳或 SPI 配置：

• 外接 1.6V 參考 ：直接接入 VREF 引腳，需搭配 10μF 和 0.1μF 旁路電容。
• 外接 1.2V 參考 ：接入 REFBUF 引腳，通過內部增益緩沖生成 1.6V 參考，負載電流 < 100μA。
• 內置參考 ：生成 1.6V 參考，輸出阻抗 8Ω，額外消耗 1mA 模擬電流。

3. 時鐘與接口

• 時鐘輸入 ：支持差分（CLKP/M）和單端輸入，差分輸入時建議低抖動、高擺率時鐘；單端輸入需配置 SPI（寄存器 0x0E），中心電壓 0.9V。
• 數字接口 ：串行 LVDS（SLVDS），支持 2 線、1 線、1/2 線模式，如 1 線模式下 ADC3563（65-MSPS）數據速率 1000Mbps，減少數字互連數量。

四、功能模塊特性

1. 數字下變頻器（DDC）

• 抽取功能 ：支持 2、4、8、16、32 倍抽取，可選擇實抽取（低通濾波，無混頻）或復抽取（含 32 位數控振蕩器 NCO，頻率可調范圍 - FS/2 至 FS/2）。
• 雙頻段模式 ：通過內部多路復用器，可連接兩個 DDC，實現獨立 NCO 頻率調諧，輸出至 DB0/1 接口。

2. 輸出格式化與測試

• 輸出分辨率 ：可通過位映射器調整為 14、16、18、20 位，14 位時截斷 2 個最低位。
• 測試模式 ：支持斜坡（RAMP）、自定義固定模式，便于電路調試，如 16 位輸出時斜坡步長配置為 00100。

3. 電源管理

• 全局?jǐn)嚯?/strong> ：通過 PDN/SYNC 引腳或 SPI（寄存器 0x08）觸發，斷電模式下功耗最低 5mW（內置參考）。
• 部分?jǐn)嚯?/strong> ：可單獨關閉時鐘緩沖、參考放大器等模塊，平衡功耗與喚醒時間。

五、軟件配置與寄存器

1. SPI 接口控制

• 通信方式 ：SEN（使能）、SCLK（時鐘）、SDIO（數據 I/O）組成串行接口，時鐘頻率最高 20MHz，支持 24 位數據讀寫（16 位地址 + 8 位數據）。
• 關鍵寄存器 ：
  • 0x07：配置輸出接口映射，如 16 位 1 線 SLVDS 對應 0x6C。
  • 0x25：設置抽取模式，如復抽取 8 倍對應 0x30。
  • 0x2A-0x2D、0x31-0x34：32 位 NCO 頻率配置，公式為 NCO 值 = f_NCO × 232 / F_S（F_S 為采樣速率）。

2. 初始化流程

1. 上電后，AVDD、IOVDD 穩定，等待 2ms 使內部帶隙參考穩定。
2. 配置 REFBUF 引腳，施加采樣時鐘，觸發 RESET 引腳（脈沖寬度≥1μs）。
3. 等待約 200,000 個時鐘周期，完成內部校準，再通過 SPI 配置寄存器。

六、應用設計建議

1. 電源設計

• 供電架構 ：推薦 “開關電源 + LDO” 組合，如 TPS62821（開關）+TPS7A4701（LDO），或單獨開關電源（需設計紋波濾波， notch 頻率匹配開關頻率），AVDD、IOVDD 需分開布線，避免噪聲干擾。
• 旁路電容 ：VREF、REFBUF 引腳旁需就近放置 10μF 和 0.1μF 陶瓷電容，減少參考電壓波動。

2. 布局 guidelines

• 模擬信號 ：AINP/AINM、時鐘線（CLKP/M）采用 100Ω 差分布線，長度匹配，避免過孔，減少阻抗不連續。
• 數字信號 ：SLVDS 輸出（DA0/1、DB0/1）采用緊密耦合 100Ω 差分線，與模擬區域隔離。
• 接地 ：采用 “信號 - 地 - 電源” 疊層，模擬地、數字地分開，通過單點連接，降低接地噪聲。

3. 典型應用電路

以頻譜分析儀為例，前端采用 THS4541 全差分放大器（支持 DC-70MHz），搭配 33Ω、10Ω 電阻與 180nH 電感組成采樣干擾濾波器，ADC 配置內置參考（REFBUF 引腳接 0.6V），通過 SPI 設置復抽取模式，數據經 SLVDS 接口傳輸至 FPGA 處理。
