ADC3561、ADC3562、ADC3563 （ADC356x） 系列器件是一款低噪聲、超低功耗、16 位、10 MSPS 至 65 MSPS 的高速模數轉換器 （ADC）。這些器件專為低功耗而設計，可提供–158 dBFS/Hz的噪聲頻譜密度，并結合出色的線性度和動態范圍。ADC356x 提供良好的直流精度和 IF 采樣支持，使該器件適用于廣泛的應用。高速控制環路受益于僅一個時鐘周期的短延遲。ADC在65 MSPS時僅消耗122 mW，功耗在較低采樣率下也能很好地擴展。
*附件：adc3563.pdf

ADC356x 使用串行 LVDS （SLVDS） 接口輸出數據，從而最大限度地減少數字互連的數量。該設備支持雙通道、單通道和半通道選項。ADC356x 和 ADC358x 是一個引腳兼容系列，具有 16 位和 18 位分辨率以及不同的速度等級。這些器件采用 40 引腳 QFN 封裝 （5 x 5 mm），支持 -40 至 +105?C 的擴展工業溫度范圍。

特性

• 16位10MSPS至65MSPS ADC
• 本底噪聲：–158 dBFS/Hz
• 低功耗：77 mW （10 MSPS） 至 122 mW （65 MSPS）
• 延遲：1個時鐘周期（1線SLVDS）
• 指定的 16 位，無缺失碼
• INL：± 3 LSB;DNL：± 0.7 LSB
• 參考：外部或內部
• 輸入帶寬：900 MHz （3 dB）
• 工業溫度范圍：–40°C 至 +105°C
• 片內雙頻數字濾波器（可選）
  • 抽取 2、4、8、16、32
  • 32 位 NCO
• 串行LVDS數字接口（2線、1線和1/2線）
• 小尺寸：40-WQFN（5 mm × 5 mm）封裝
• 光譜性能（f 在 = 10 MHz）：
  • 信噪比：81.9 dBFS
  • SFDR：95dBc HD2、HD3
  • SFDR：100-dBFS 最差雜散

參數

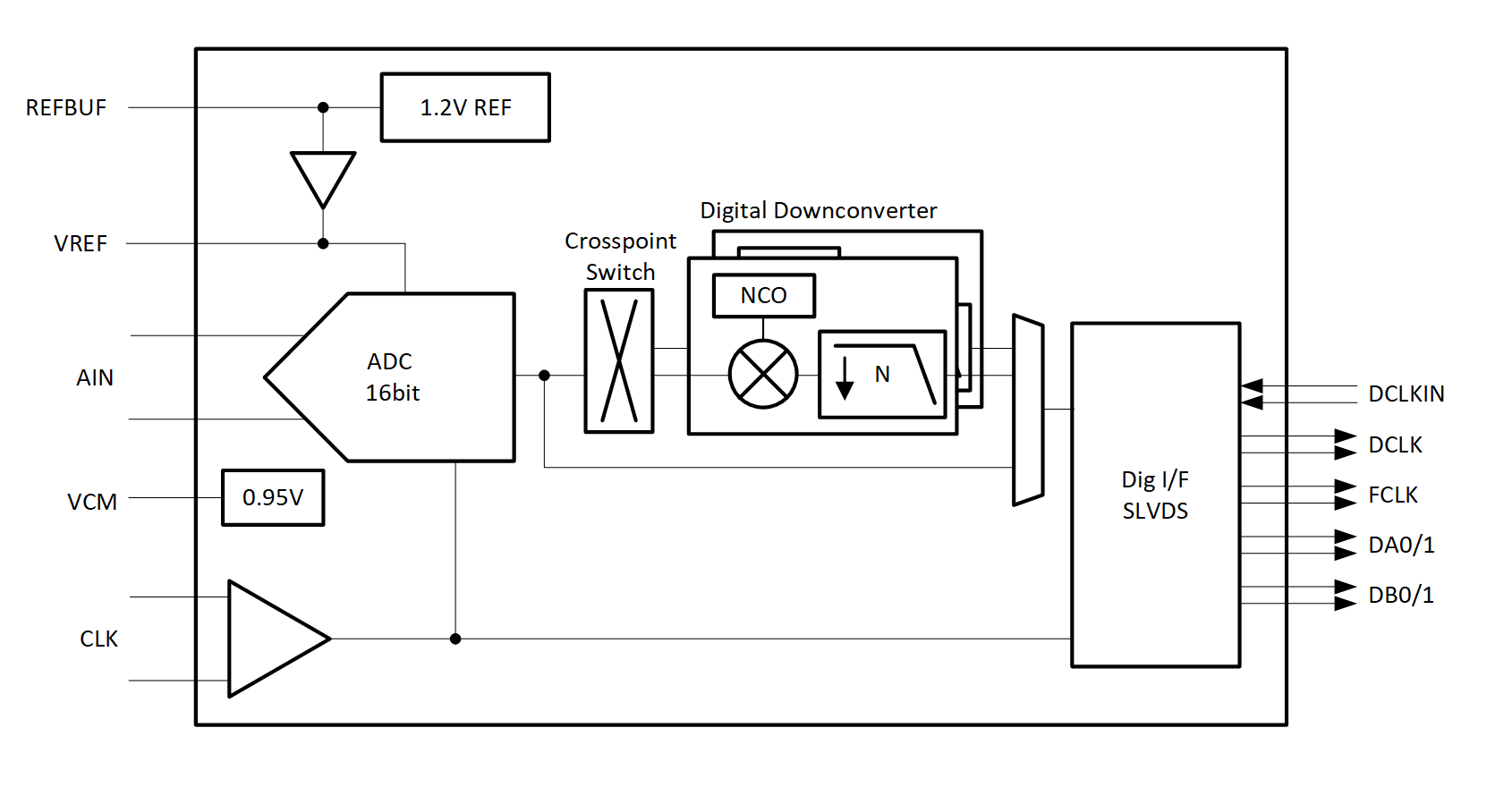

方框圖

ADC356x 系列是德州儀器推出的 16 位高速低功耗 ADC 家族，包含 ADC3561（10 MSPS）、ADC3562（25 MSPS）、ADC3563（65 MSPS）三款型號，核心優勢為低噪聲、寬輸入帶寬與靈活的數字信號處理功能，適配高速數據采集、軟件無線電、頻譜分析等高精度信號采集場景。

核心參數與特性

• 分辨率與采樣率：均為 16 位分辨率，采樣率覆蓋 10-65 MSPS，無失碼；INL 最大 ±5 LSB，DNL 最大 ±0.85 LSB。
• 噪聲與動態性能：噪聲譜密度低至 - 150 dBFS/Hz（ADC3561）至 - 158 dBFS/Hz（ADC3563）；SNR 典型值 81.9 dBFS，SFDR 典型值 90 dBc，支持 IF 采樣。
• 輸入與參考：模擬輸入帶寬 900 MHz（-3 dB），差分輸入滿量程 3.2 Vpp；支持內部 1.6V 參考、外部 1.6V 參考或外部 1.2V 參考（經內部緩沖放大）。
• 工作條件：單電源 1.8V 供電（AVDD/IOVDD），功耗 77 mW（10 MSPS）至 123 mW（65 MSPS）；工作溫度–40°C 至 + 105°C，采用 40 引腳 WQFN 封裝（5mm×5mm）。
• 接口與延遲：串行 LVDS 接口（支持 2 線 / 1 線 / 1/2 線模式），輸出分辨率可配置為 14/16/18/20 位；延遲低至 1-2 個時鐘周期。

關鍵功能設計

• 信號鏈架構：采用無緩沖模擬輸入設計，支持單端 / 差分輸入；內置自動調零前端放大器，降低 1/f 噪聲。
• 數字信號處理：集成可編程數字下變頻器（DDC），支持 2/4/8/16/32 倍實 / 復抽取；32 位 NCO 支持頻率細調，雙 DDC 架構可實現雙頻段抽取。
• 靈活配置：支持 SPI 編程與引腳配置，可設置輸出格式（二進制補碼 / 偏移二進制）、數據位映射與擾碼功能；提供測試模式（斜坡 / 自定義圖案）便于系統調試。
• 電源與功耗：支持全局?jǐn)嚯娕c部分模塊斷電模式，斷電功耗低至 5 mW；數字接口支持半擺幅輸出，進一步降低功耗。

典型應用場景

• 測試測量：頻譜分析儀、功率質量分析儀、源測量單元（SMU），適配高精度信號采集需求。
• 通信與雷達：軟件無線電（SDR）、通信基礎設施、雷達 / 聲納系統，支持寬頻段信號采樣。
• 工業與儀器：高速數據采集系統、工業監控、控制環路、光譜分析，滿足高動態范圍測量需求。

設計與使用建議

• 電源與去耦：AVDD 與 IOVDD 需獨立供電，建議搭配 LDO 或 EMI 濾波器降低噪聲；參考引腳（VREF/REFBUF）就近并聯 10 μF 與 0.1 μF 去耦電容。
• 輸入與時鐘：模擬輸入需匹配 0.95V 共模電壓，建議添加采樣毛刺濾波器（根據輸入頻率選擇 180nH/120nH 電感搭配電容）；時鐘采用低抖動差分輸入，長距離傳輸需終端匹配。
• 布局要求：模擬信號與數字信號分區域布線，差分信號線長度匹配；暴露熱焊盤需焊接至 PCB 接地平面，提升散熱效率。
• 校準與同步：上電后需硬件復位初始化寄存器；多器件同步可通過 PDN/SYNC 引腳或 SPI 指令實現，抽取模式下需同步時鐘分頻器。
