產品描述：

PC6599B是一款用于諧振半橋拓?fù)浼軜?gòu)的雙端控制器，提供50%的占空比:在同一時間高邊和低邊開關180°反相，在高低邊開關管的開關之間插入一個固定的死區時間實現軟開關并能夠高頻工作。輸出電壓調制是通過變頻來實現的，可以通過外部器件的選擇來設置轉換器的工作頻率范圍。啟動時，為防止開機涌流，開關頻率從一個可設定的啟動極限頻率逐步降低，直到控制環路達到穩態。啟動頻率變化是非線性的，可將輸出電壓過沖降到最低，啟動時間也可外部設定。在輕載條件下，芯片進入一個間歇脈沖工作模式，可降低轉換器的輸入功耗。其他功能包括非鎖存線電壓保護及一級過流保護、帶鎖存的二級過流保護、帶鎖存的過溫和過壓保護等。PC6599B提供一個PFC控制器的接口，以及一個帶鎖存的使能管腳DIS。

產品特點:

#50%占空比，諧振半橋變頻控制

#高精度振蕩器

#最高500kHz工作頻率

#兩級過流保護:變頻和鎖存關機

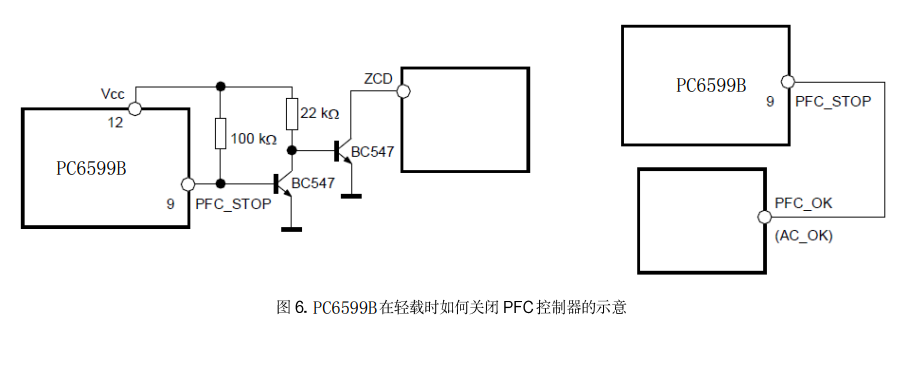

#PFC控制器接口

#自鎖使能輸入

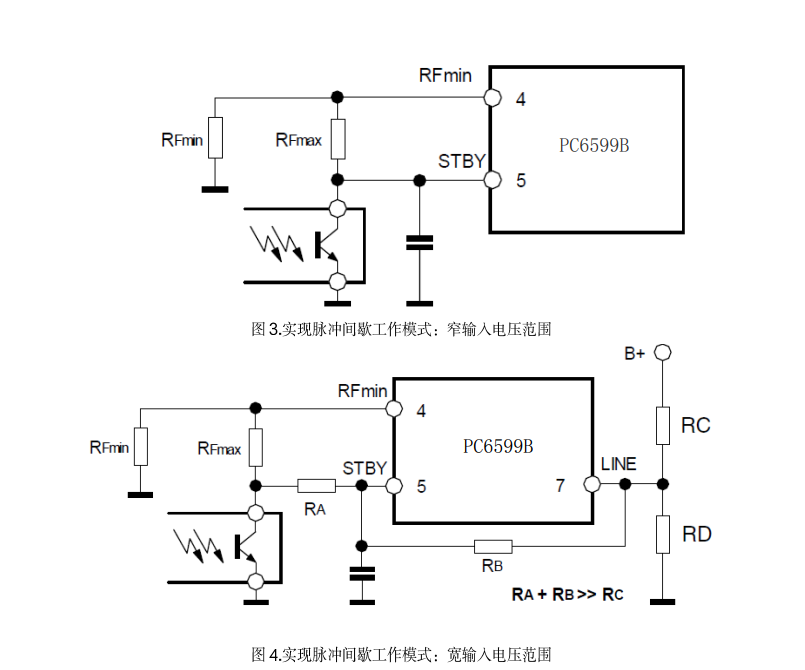

#輕載脈沖工作模式

#輸入欠壓保護

#非線性軟啟動

#0.3A/0.8A的source和sink電流

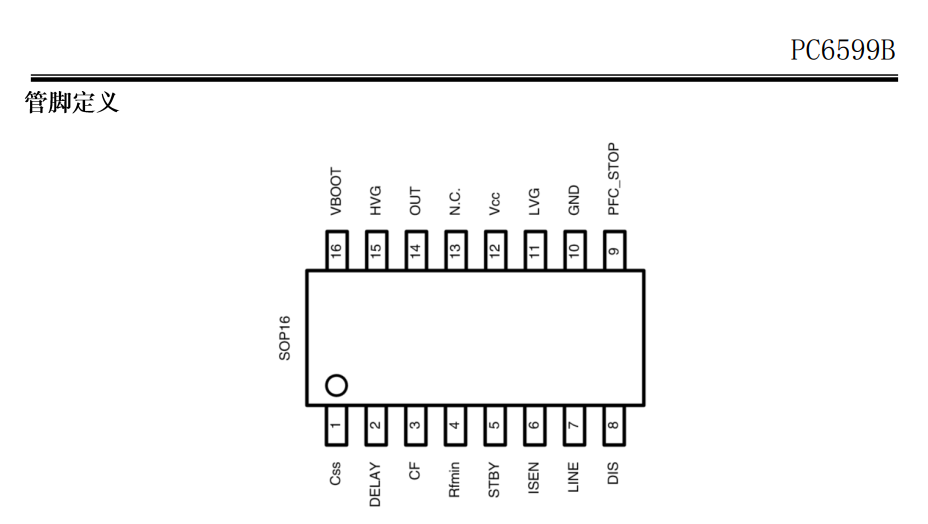

#封裝形式SOP16

應用領域：

#通信電源

#ACDC適配器
