STMicroelectronics X-NUCLEO-NFC07A1 NFC/RFID標簽擴展板是一款用于ST25DV64KC動態NFC/RFID標簽的演示和開發平臺。ST25DV64K是一種NFC Forum Type 5標簽，支持所有ISO/IEC 15693調制、編碼、副載波模式和數據速率。該器件具有一個64Kbit雙接口EEPROM，可通過I^2^C接口或射頻鏈路接口訪問。ST25DV64K支持I^2^C和射頻接口之間的快速數據傳輸，自定義快速讀訪問速度高達53Kbit/s。

數據手冊：*附件：STMicroelectronics X-NUCLEO-NFC07A1 NFC，RFID標簽擴展板數據手冊.pdf

STMicroelectronics X-NUCLEO-NFC07A1 NFC/RFID標簽擴展板與Arduino? UNO R3連接器引腳分配兼容，可以輕松插入任何STM32 Nucleo開發板。

特性

• ST25DV64KC動態NFC/RFID標簽，用于STM32 Nucleo
• 高達4Kbit的內存，支持NDEF
• 54mm直徑、單層圓形天線
• 兼容STM32 Nucleo開發板
• 配有Arduino UNO R3連接器
• 自供電或通過Arduino UNO R3連接器供電
• 三個通用LED
• 可擴展解決方案，能夠級聯多個電路板以用于更大的系統
• 用于ST25DV64KC的免費、全面的開發固件庫和示例，兼容STM32Cube固件
• 通過FCC和IC認證
• 符合RoHS指令

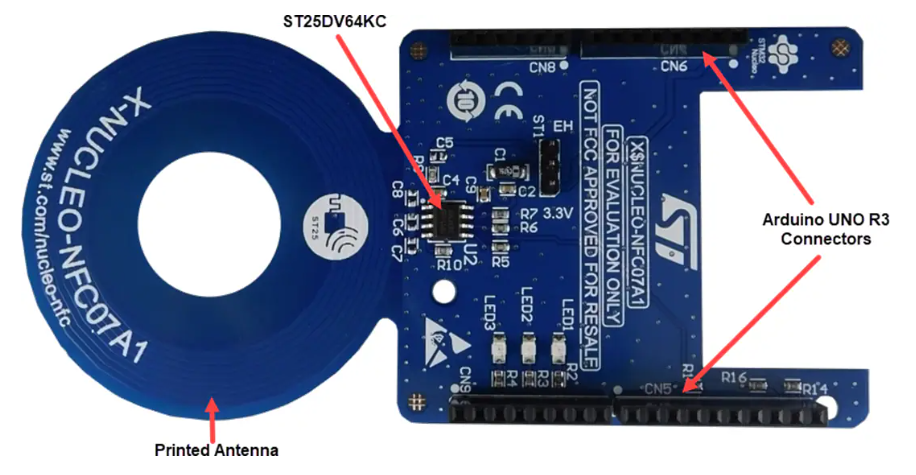

板布局

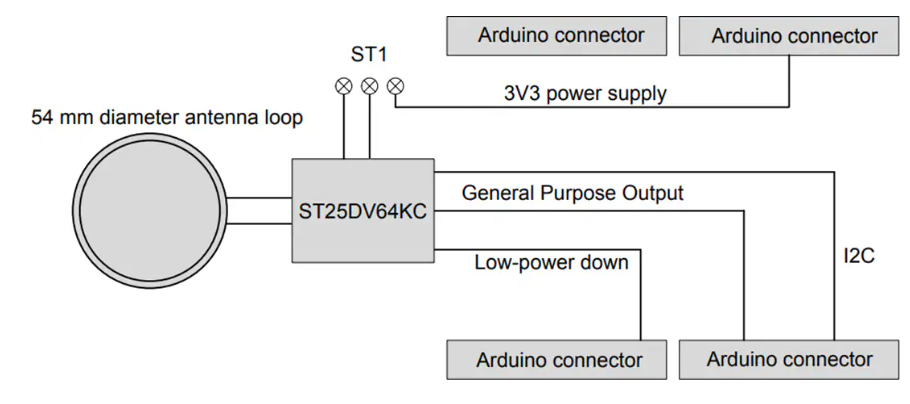

框圖

ST25DV64KC動態NFC/RFID標簽技術解析與應用指南

一、產品概述

?X-NUCLEO-NFC07A1?是基于ST25DV64KC動態NFC/RFID標簽IC的擴展板，專門為STM32 Nucleo開發板設計。該方案包含硬件擴展板與配套軟件包：

• ?硬件平臺?：X-NUCLEO-NFC07A1擴展板
• ?軟件支持?：X-CUBE-NFC7動態NFC/RFID標簽IC軟件擴展
• ?核心芯片?：ST25DV64KCIE6S3動態NFC/RFID標簽IC

二、核心技術特性

2.1 存儲架構

• 64Kbit雙接口EEPROM存儲器
• 支持NDEF（NFC數據交換格式）協議
• 4Kbit內存區域專為NDEF數據優化

2.2 供電模式

• ?自供電模式?：通過STM32 Nucleo開發板供電
• ?電磁場供電?：直接通過接收的載波電磁場獲取能量
• ?能量采集模式?：激活后可在VOUT引腳輸出電壓

2.3 通信接口

• ?NFC Forum Type V?兼容射頻接口
• ?I2C數字接口?：支持標準I2C通信協議
• ?快速傳輸模式?：提升數據傳輸效率

三、硬件設計要點

3.1 天線設計

• 54mm直徑單層圓形天線
• PCB銅蝕刻工藝制造
• 優化的阻抗匹配網絡

3.2 擴展接口

• 完全兼容Arduino UNO R3連接器引腳分配
• 支持多板級聯，構建更大型系統
• 提供三個通用LED狀態指示

3.3 保護電路

• 內置過壓保護機制
• 電磁場強度檢測電路
• 自動能量采集控制

四、中斷系統架構

ST25DV64KC支持可配置的多重中斷源，為系統設計提供靈活的事件響應機制：

1. ?場強變化中斷?：檢測RF場存在狀態改變
2. ?RF忙狀態中斷?：監控射頻通信狀態
3. ?郵箱填充中斷?：數據緩沖區狀態指示
4. ?EEPROM更新中斷?：存儲操作完成通知
5. ?RF用戶中斷?：用戶自定義射頻事件
6. ?RF用戶置位/復位?：狀態控制中斷

五、典型應用場景

5.1 工業物聯網

• 設備身份識別與配置
• 無線固件升級
• 生產數據記錄

5.2 消費電子

• 智能家居設備配對
• 移動支付應用
• 產品防偽認證

5.3 嵌入式系統

• 無接觸調試接口
• 系統參數配置
• 設備狀態監控

六、開發環境搭建

6.1 硬件連接

• 將X-NUCLEO-NFC07A1直接插入STM32 Nucleo開發板
• 可通過Arduino連接器堆疊其他擴展板
• 自供電或開發板供電選擇

6.2 軟件資源

• STM32Cube兼容固件庫
• 完整的開發示例代碼
• 免費的綜合開發固件庫

七、設計注意事項

7.1 電磁兼容性

• 天線布局需遠離高頻噪聲源
• 確保接地完整性
• 符合FCC和IC認證要求

7.2 功耗管理

• 根據應用需求選擇合適的供電模式
• 能量采集模式的場強要求評估
• 休眠狀態下的功耗優化

7.3 數據安全

• EEPROM寫周期管理
• 數據傳輸完整性驗證
• 訪問權限控制實現
