安信可配網助手app介紹

安信可配網助手app是由安信可開發的一款可拿來對安信可模組進行配網以及對雷達模組進行調參的APP。

下面將對APP搭配安信可雷達模組Rd-01、Rd-03_V2、Rd-03L_V2、Rd-03D_V2、Rd-03E，如何使用配網及調參進行說明。

一、APP下載

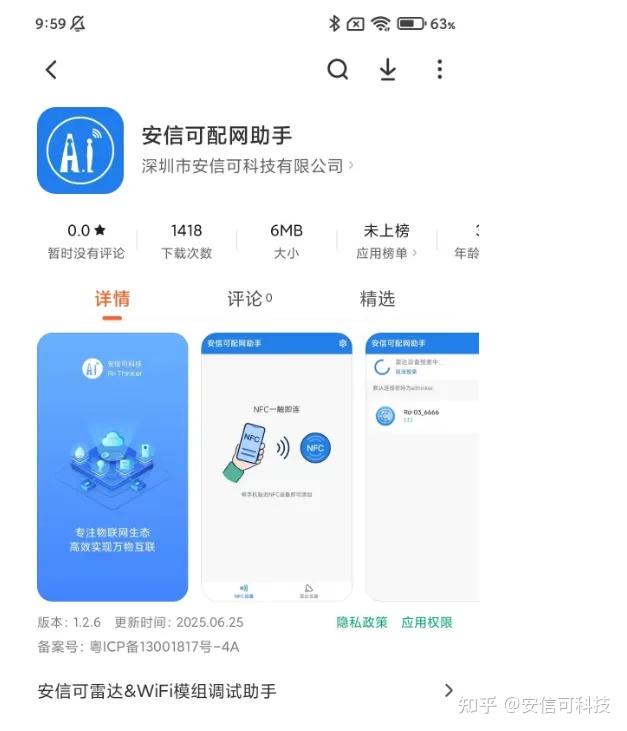

安信可配網助手APP下載 IOS端：在AppStore搜索 安信可配網助手

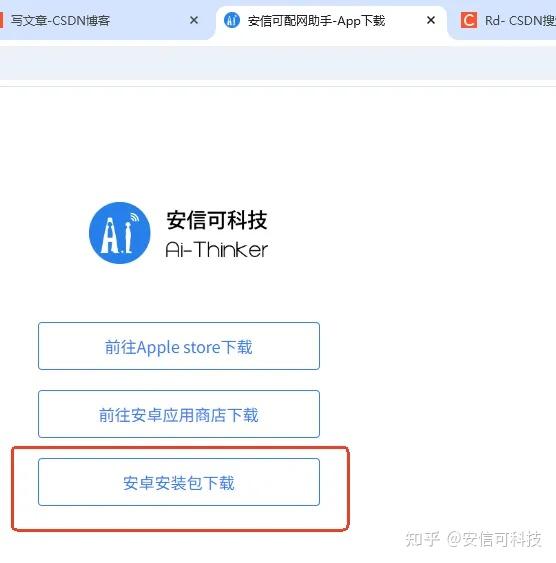

安卓端：在下載安裝包進行安裝(安裝包鏈接：點擊下載）

或者在應用商店搜索 安信可配網助手進行下載。

二、搭配Rd-01使用

注意：Rd-01模塊需燒錄藍牙透傳固件才可以用APP進行調參

Rd-01藍牙透傳固件:點擊下載

燒錄方法：點擊查看

按照教程燒錄好固件后重新復位模塊。

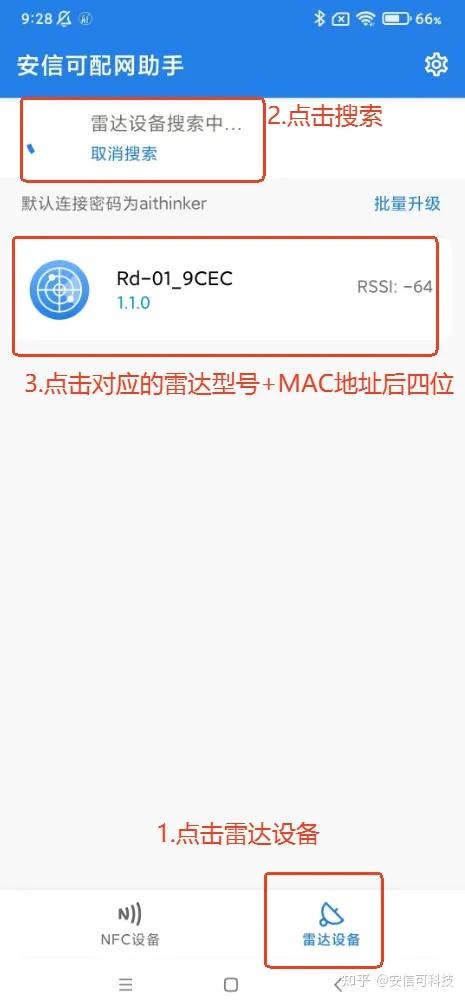

在APP上的雷達設備界面就可以搜到Rd-01的藍牙名稱，按照圖中方法操作：

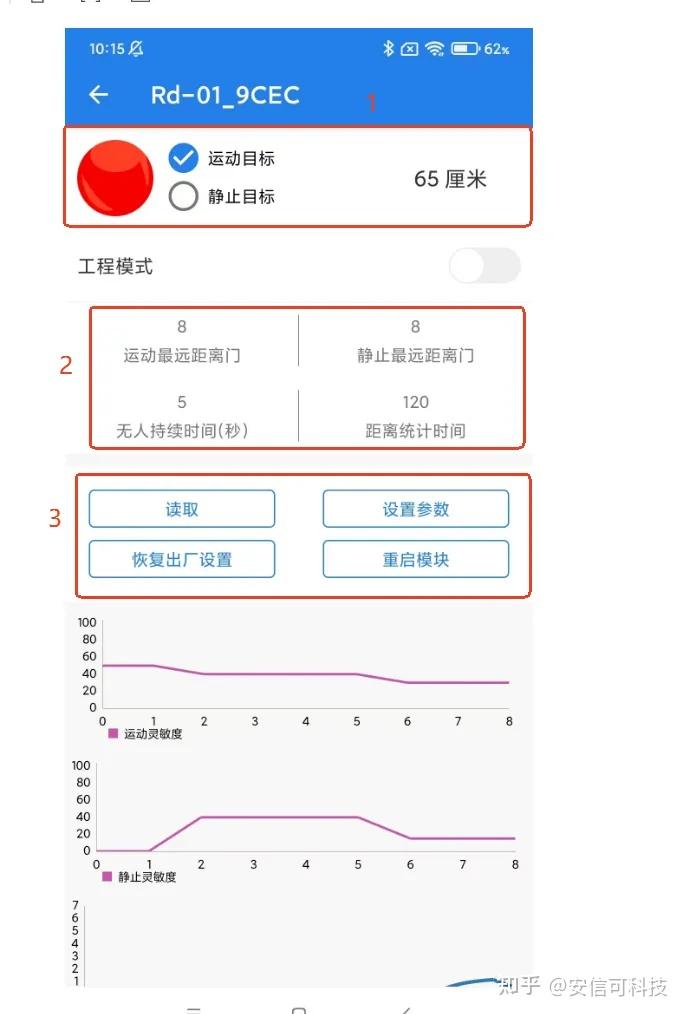

連接后可以看到下圖的配置。

1.顯示檢測到的人體運動狀態跟距離

2.顯示配置的運動最遠距離門、靜止最遠距離門、無人延時、距離統計時間

3.讀取按鍵可讀取設置的配置、設置參數按鍵可設置具體最遠、最近、無人延時、各個距離門的靈敏度、恢復出廠設置按鍵點擊后恢復出廠設置、重啟模塊點擊后模塊重啟，需重新連接藍牙

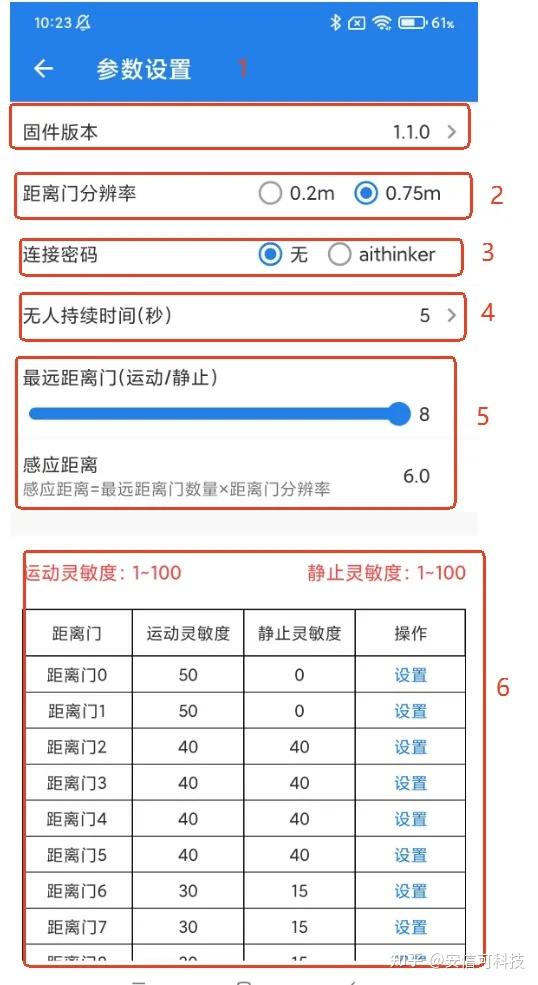

配置參數界面可配置的參數如圖：

1. Rd-01固件版本號

2. 距離門分辨率，Rd-01默認為0.75

3. Rd-01藍牙連接密碼

4. 無人延時時間，雷達在輸出從有人到無人的結果中，會持續一段時間上報有人，若在此時間段雷達測試范圍內持續無人，雷達上報無人；若在此時間段雷達檢測到有人，則重刷新此時間，單位秒。相當于無人延時時間，人離開后，保持無人超過此持續時間后才會輸出狀態為無人。

5. 設置最遠可探測的距離，只有在此最遠距離內出現的人體目標才會被探測到并輸出結果。以距離門為單位進行設置， 每個距離門為0.75m。包括運動探測最遠距離門和靜止探測最遠距離門，可設置范圍為1～8，例如設置最遠距離門為2，則只有在1.5m內有人體存在才會有效探測到并輸出結果

6. 各個距離門的運動、靜止靈敏度，探測到的目標能量值(范圍0～100)大于靈敏度值時才會判定為目標存在，否則忽略。靈敏度值可設置范圍0～100。每個距離門可獨立設置靈敏度，即可對不同距離范圍內的探測進行精準調節，局部精準探測或對特定區域干擾源的過濾。另外如果將某個距離門的靈敏度設置為100時，可達到不識別此距離門下目標的效果。例如將距離門3和距離門4的靈敏度設置為20，其他距離門的靈敏度都設置為100，則可實現僅對距離模塊2.25～3.75m范圍內的人體進行探測。

三、Rd-kit簡介

Rd-Kit 是由安信可科技開發的雷達藍牙底板。

該藍牙底板核心處理器芯片PHY6252(SSOP24)是一款高集成度的低功耗藍牙系統級芯片(SoC)。

注意：Rd-03_V2、Rd-03L_V2、Rd-03D_V2、Rd-03E需要搭載Rd-kit最新固件使用

Rd-kit 最新固件：點擊下載

Rd-kit固件燒錄方法：點擊查看

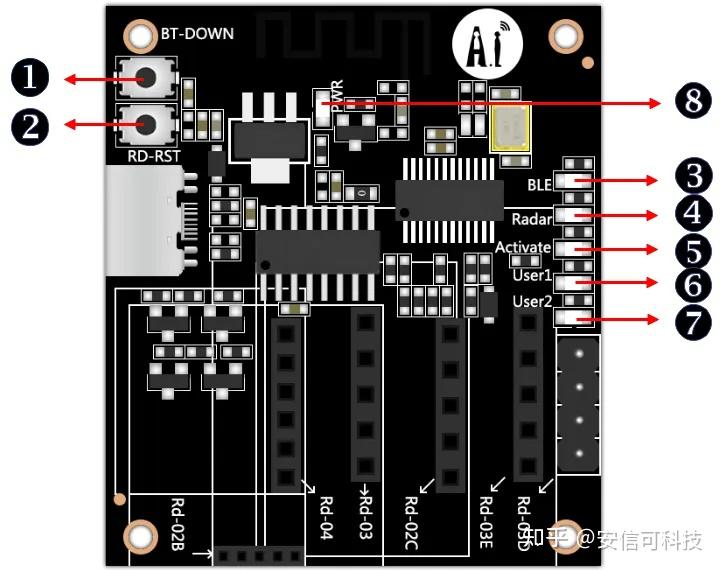

Rd-Kit狀態指示燈與按鍵：

四、使用Rd-Kit配置Rd-03_V2/Rd-03L_V2

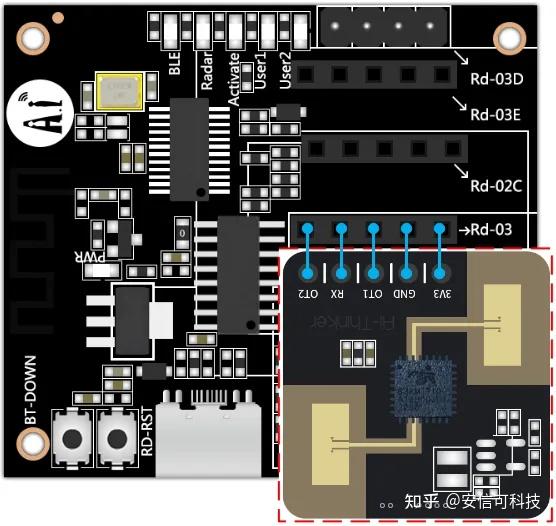

1.將Rd-03_V2/Rd-03L_V2接入Rd-Kit，未接入雷達前，Radar LED慢閃，接入成功后Radar LED熄滅。

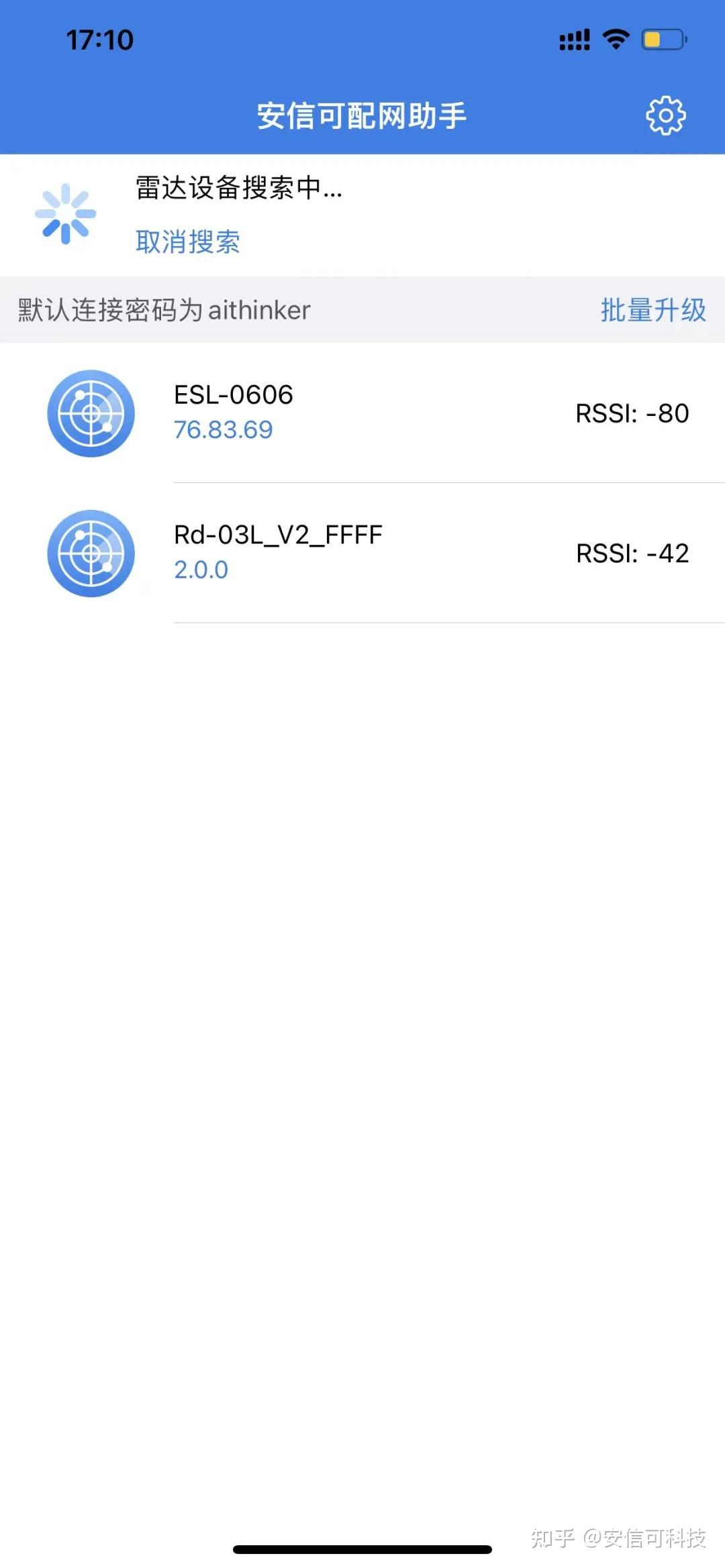

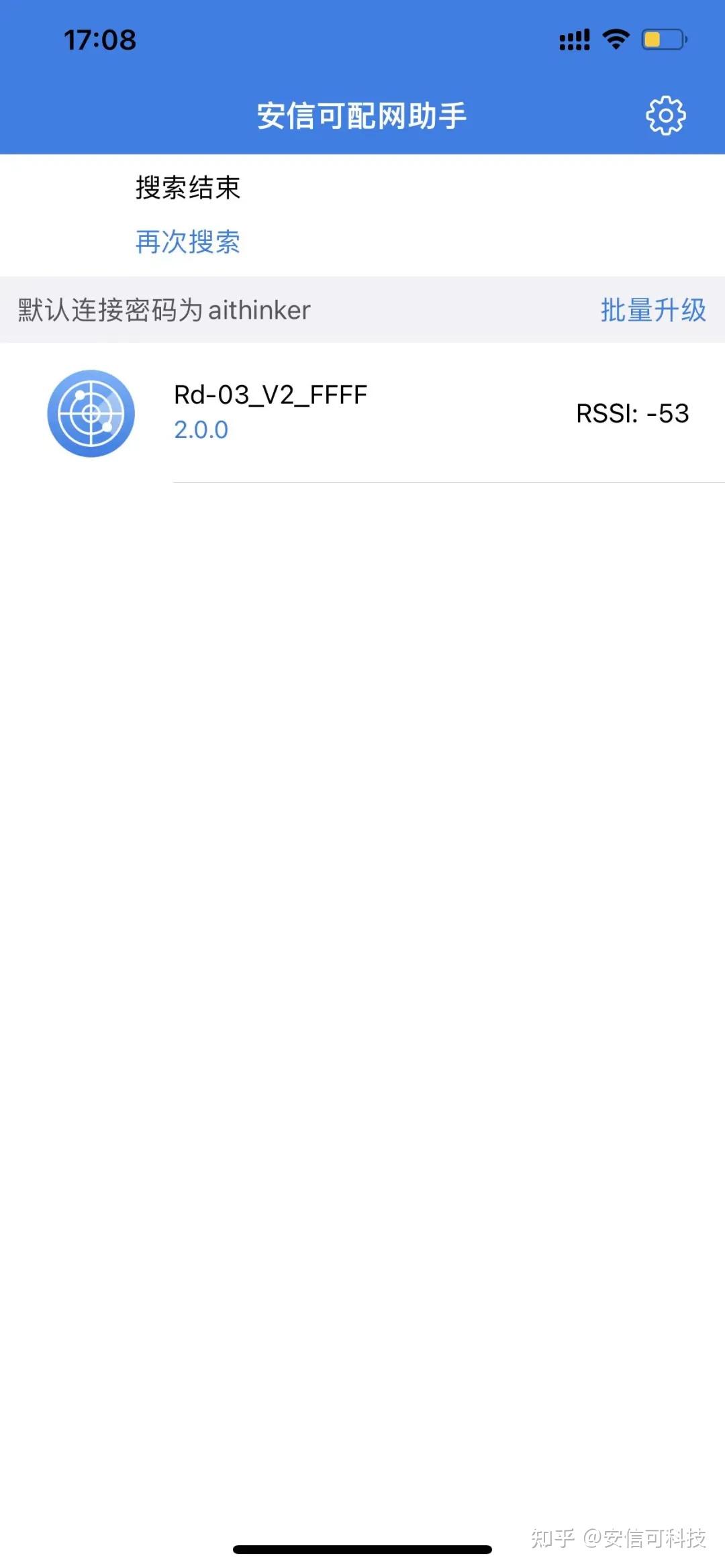

2.打開安信可配網助手，點擊雷達設備，未彈出相應設備的情況下點擊刷新，出現雷達型號+MAC地址后四位后，可點擊接入相應的配置頁面。連接成功后BLE LED熄滅。

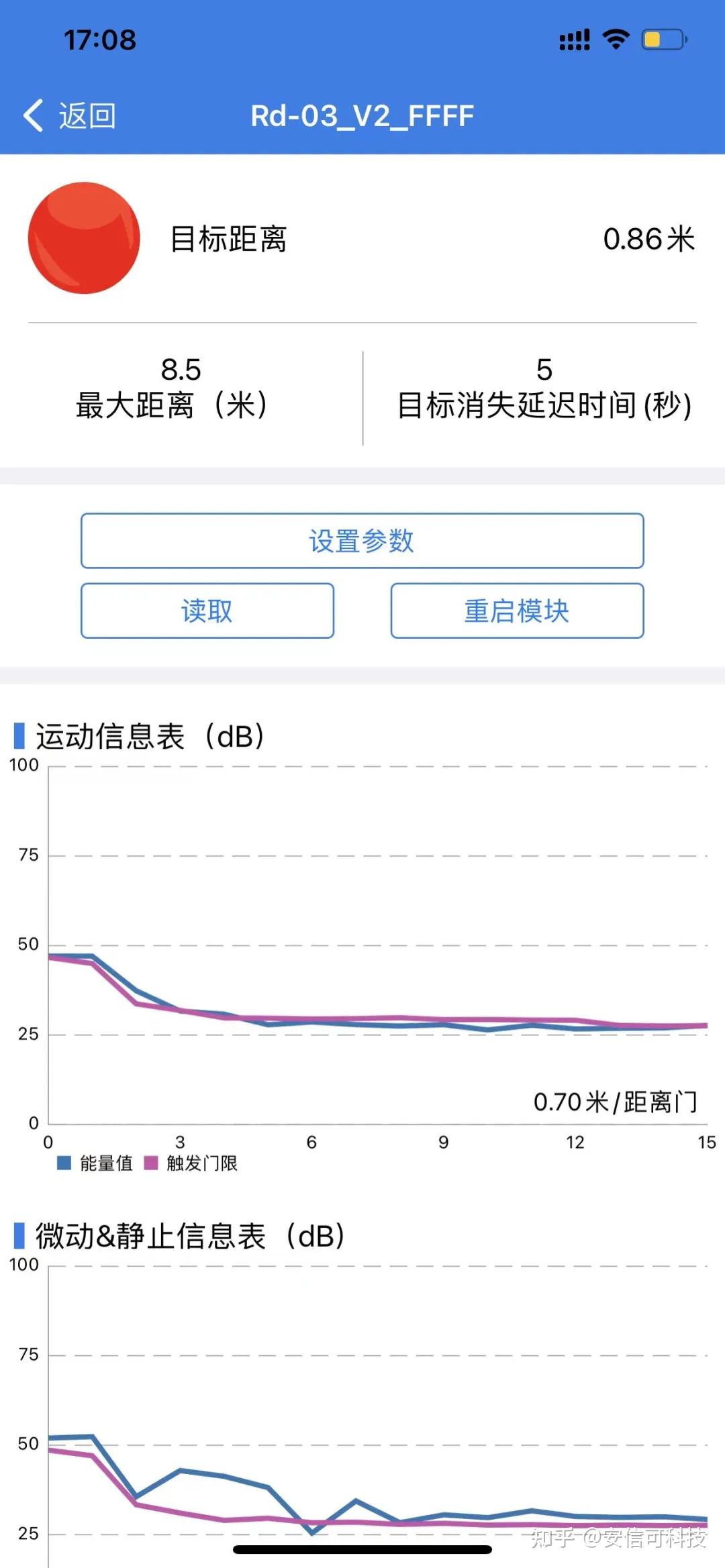

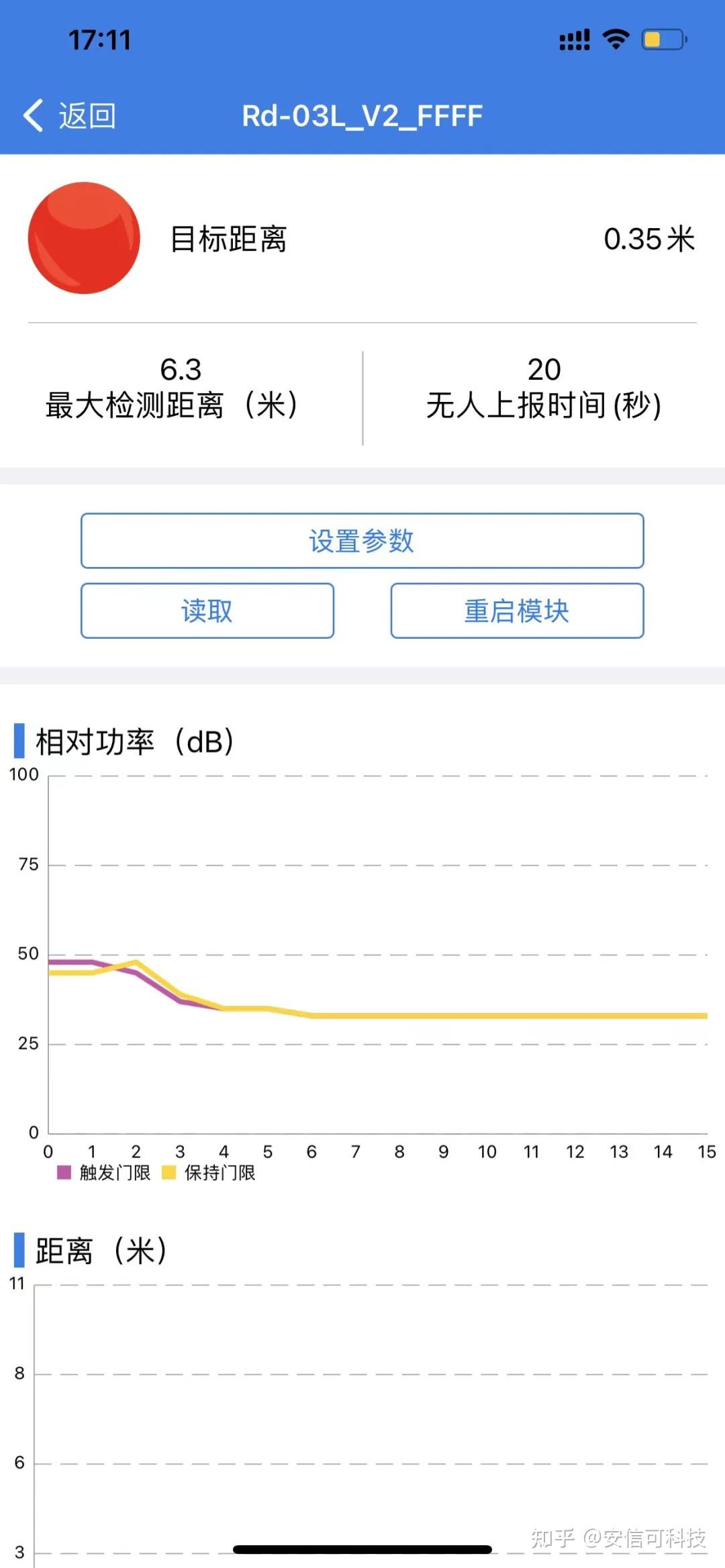

3.連接成功后進入如下界面，上半?yún)^(qū)顯示當前雷達的數據，如觸發狀態，目標距離，最遠距離門和無人持續時間，中間為設置的按鈕，點擊讀取可刷新上半?yún)^(qū)的雷達配置參數，點擊重啟模塊則為重啟雷達模塊。

4.點擊設置參數，可進入雷達的配置參數界面，可設置的數據有無人持續時間，以及各個距離門的觸發門限和保持門限，以及最大距離。

這里的固件版本指的是Rd-Kit固件版本，可通過本地/官方服務器進行升級。

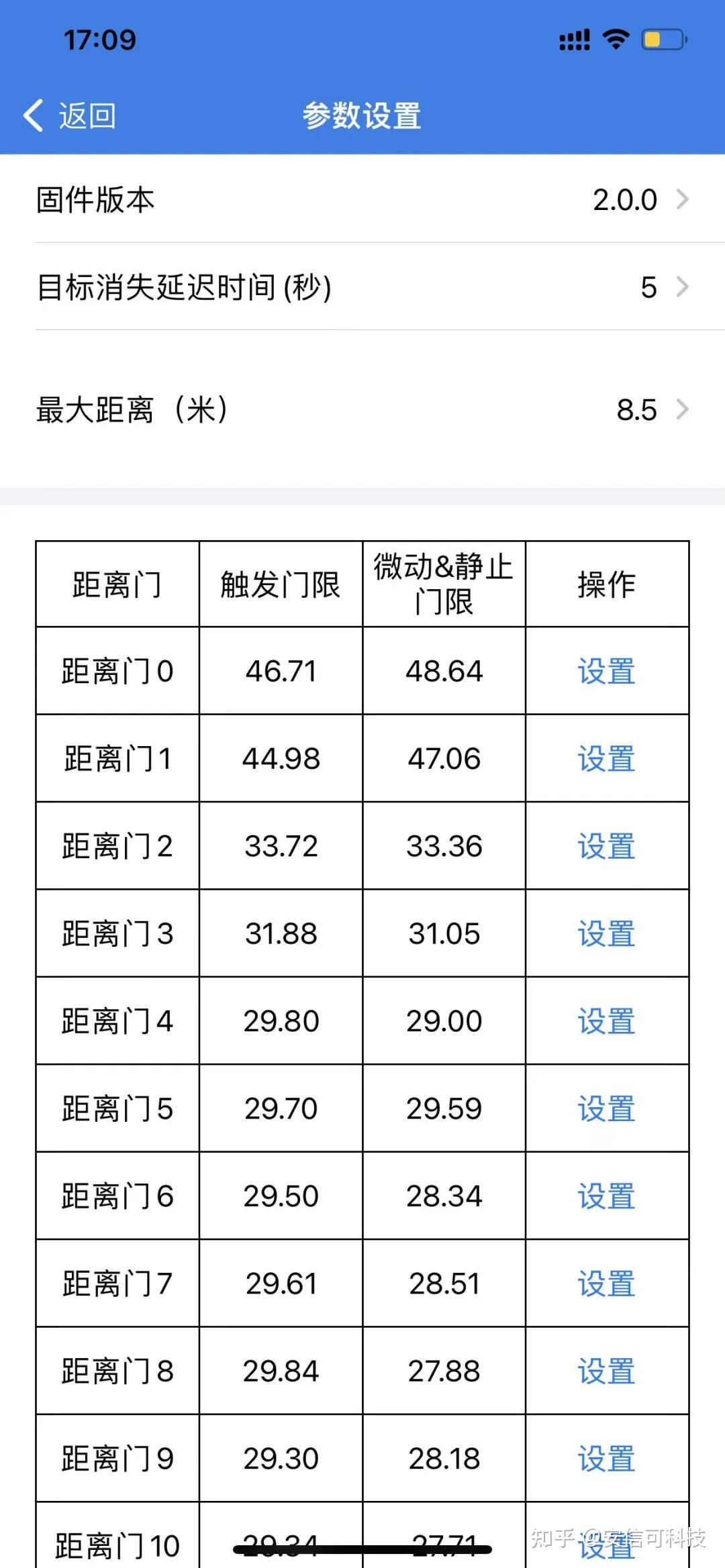

Rd-03_V2設置如下，最大距離、延時時間、各個門限在對應設置框通過輸入數字實現。

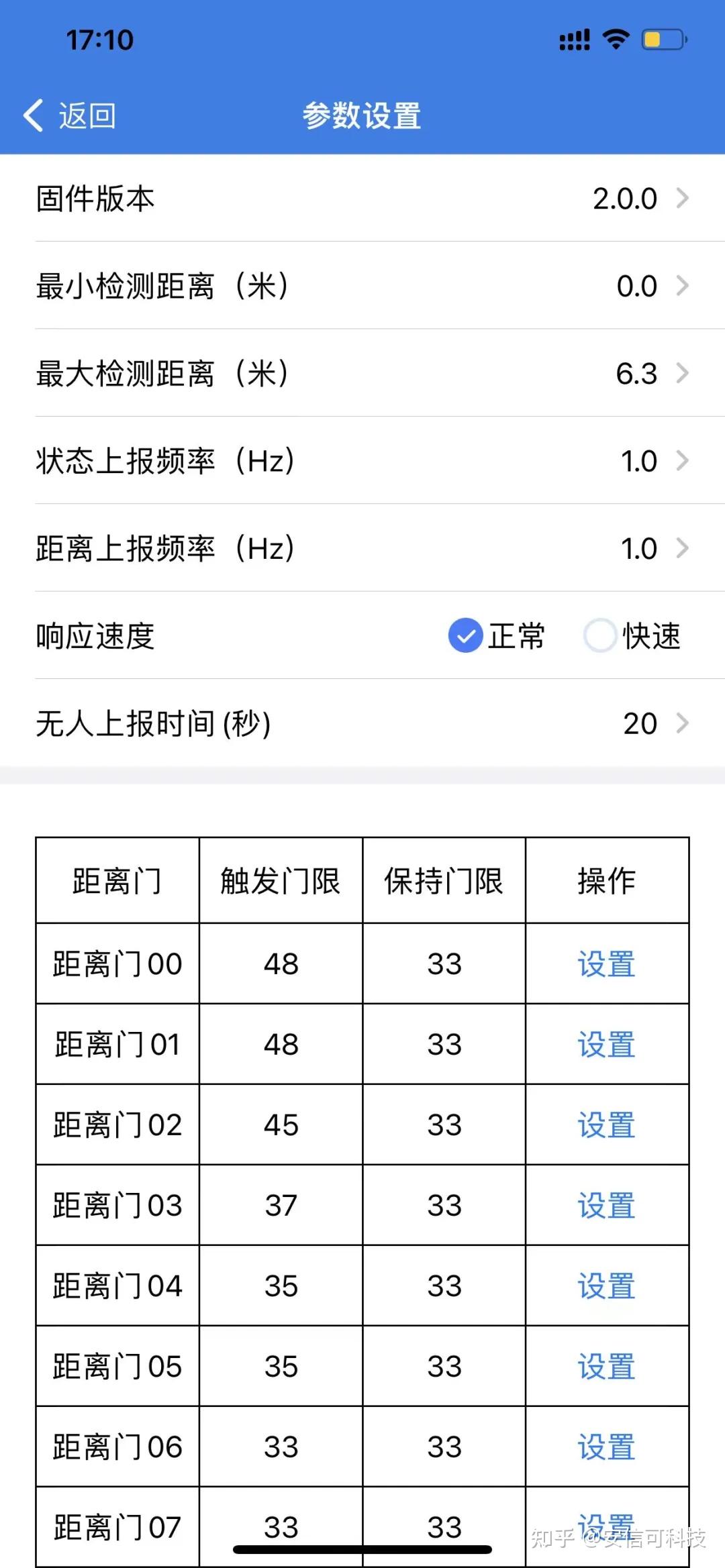

Rd-03L_V2設置如下，最大/最小距離、狀態/距離上報頻率、延時時間、各個門限在對應設置框通過輸入數字實現。

5.具體的設置參數可參考Rd-03_V2、Rd-03L_V2模組說明書：

Rd-03_V2模組說明書

Rd-03L_V2使用說明書

五、使用Rd-Kit配置Rd-03D_V2

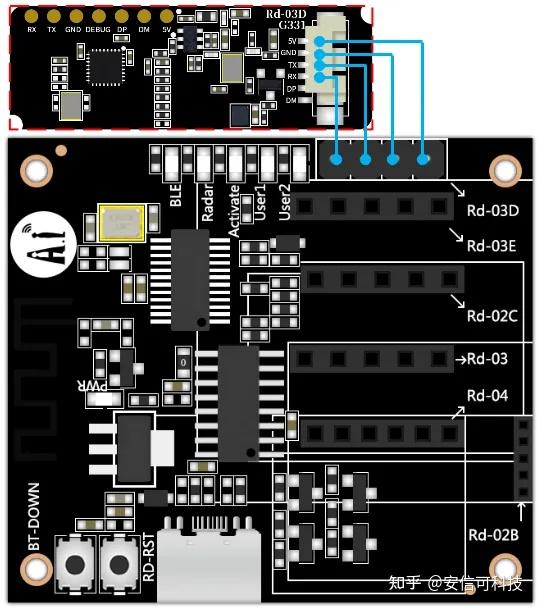

1.將Rd-03D_V2接入Rd-Kit，未接入雷達前，Radar LED慢閃，接入成功后Radar LED熄滅。

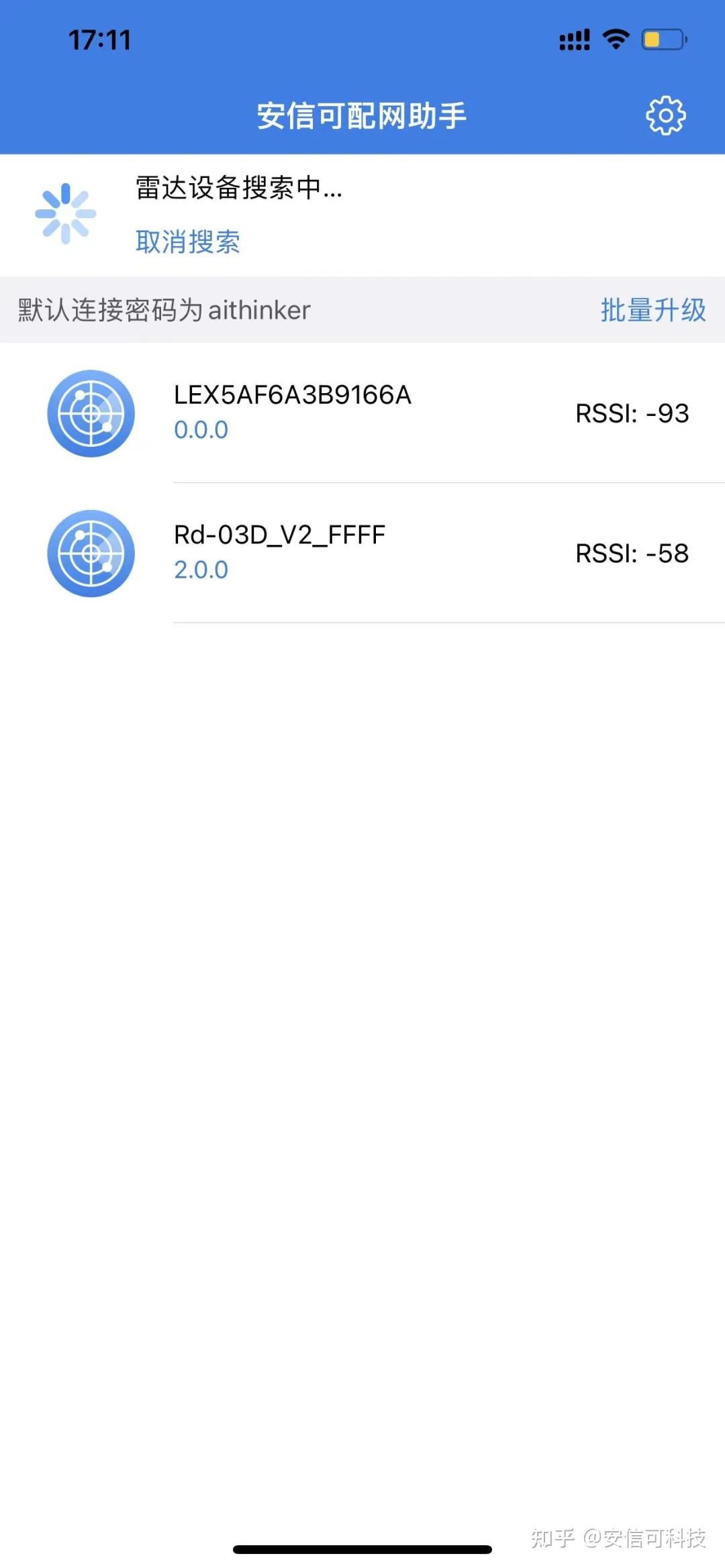

2.打開安信可配網助手，點擊雷達設備，未彈出相應設備的情況下點擊刷新，出現雷達型號+MAC地址后四位后，可點擊接入相應的配置頁面。連接成功后BLE LED熄滅。

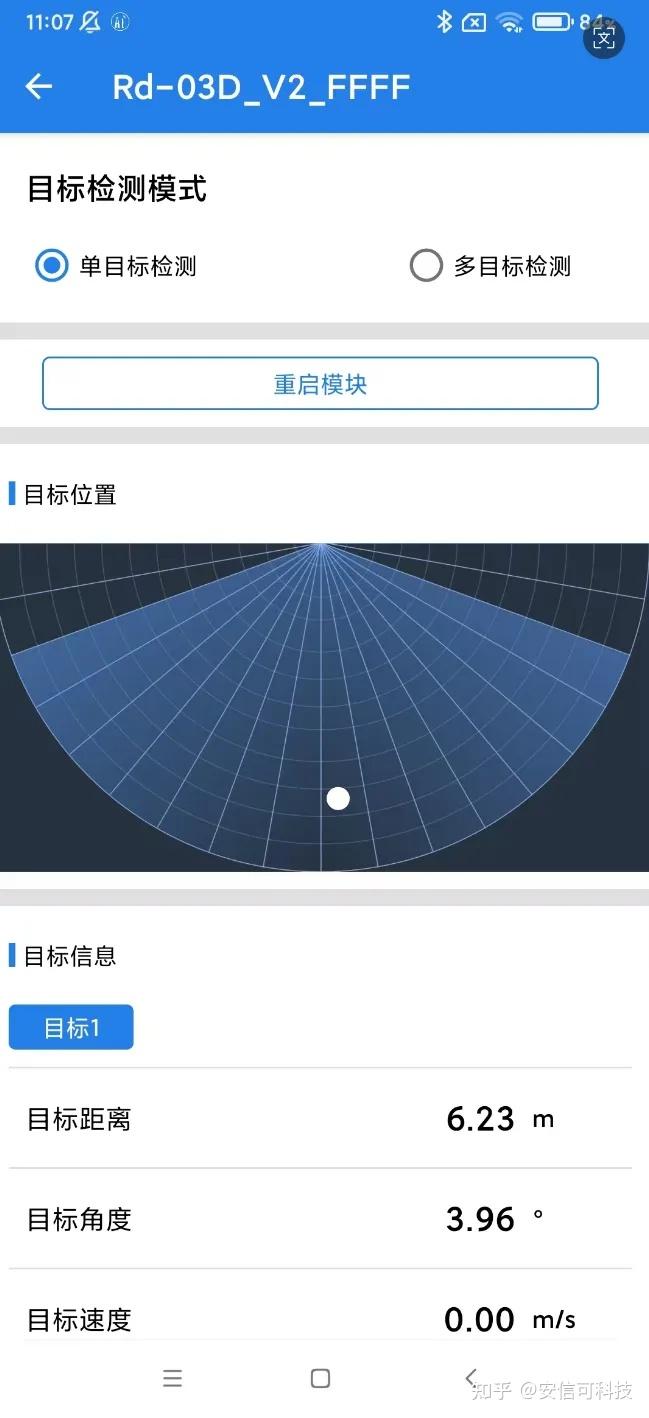

3.連接成功后進入如下界面，可切換雷達的目標檢測模式，分為單目標檢測和多目標檢測，點擊重啟模塊則為重啟雷達模塊。下半?yún)^(qū)則是目標位置和目標信息。

5.具體的設置參數可參考Rd-03D_V2多目標軌跡跟蹤用戶手冊：

Rd-03D_V2多目標軌跡跟蹤用戶手冊

六、使用Rd-Kit配置Rd-03E

（一）、精準測距固件

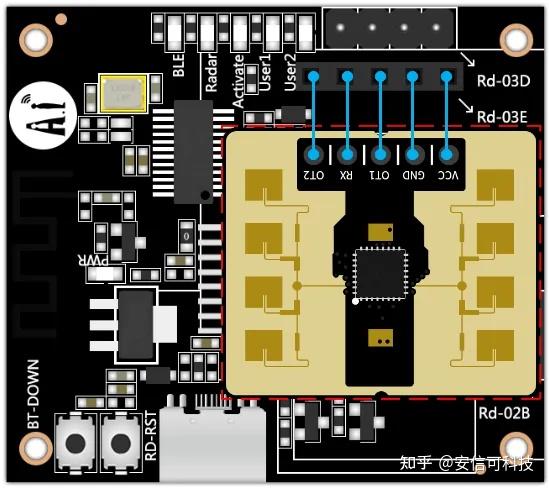

1.將Rd-03E接入Rd-Kit，未接入雷達前，Radar LED慢閃，接入成功后Radar LED熄滅。

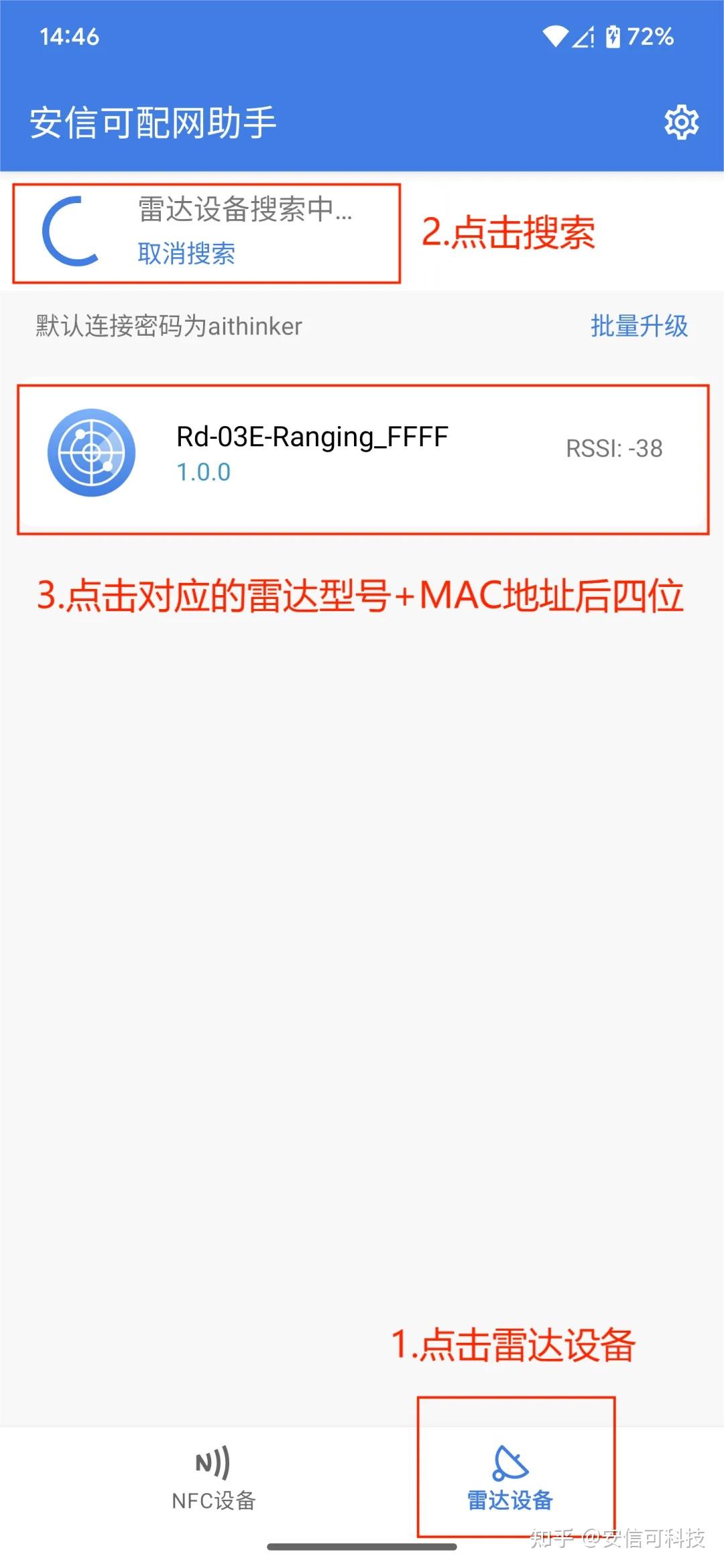

2.打開安信可配網助手，點擊雷達設備，未彈出相應設備的情況下點擊刷新，出現雷達型號+MAC地址后四位后，可點擊接入相應的配置頁面。連接成功后BLE LED熄滅。

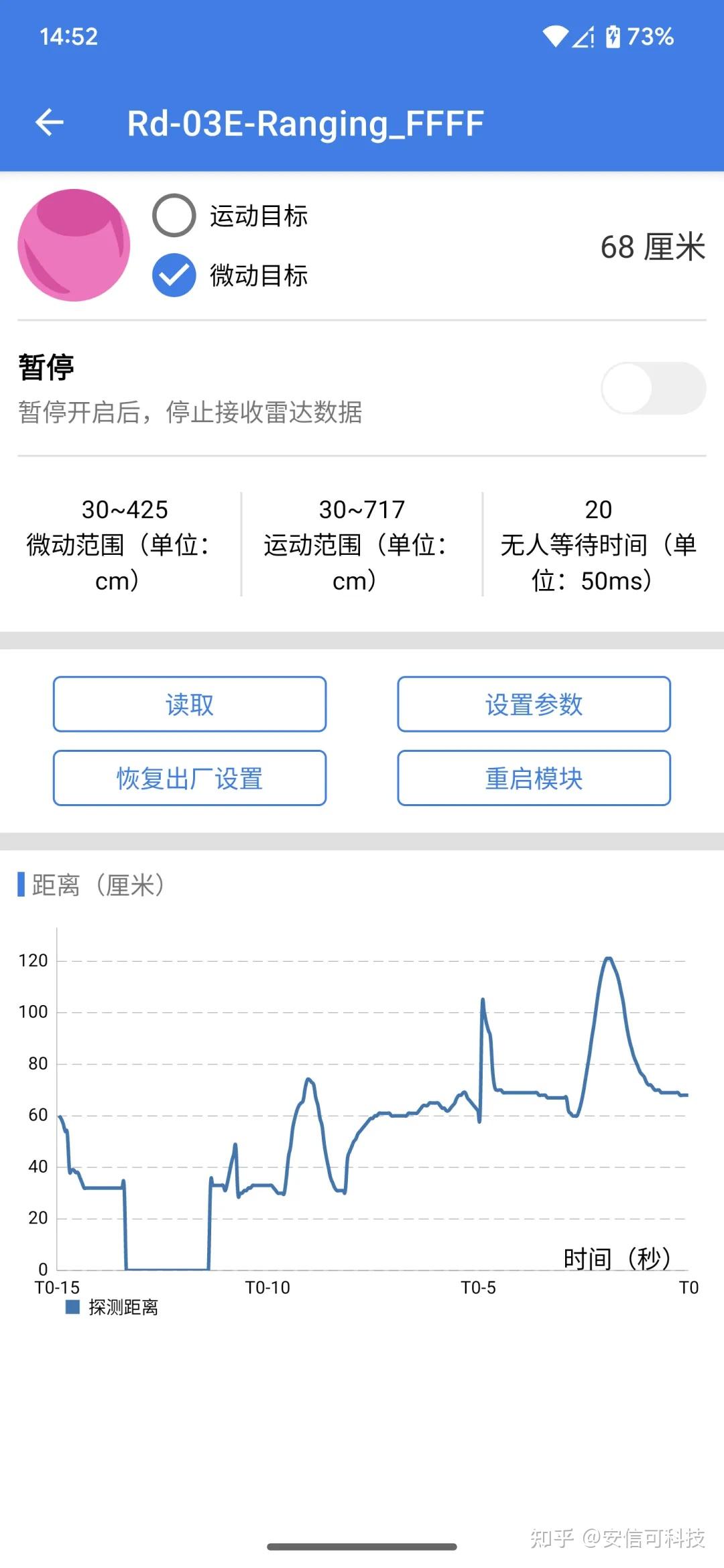

3.連接成功后進入如下界面，上半?yún)^(qū)顯示當前雷達的數據，如目標觸發狀態，目標距離，微動檢測范圍、運動檢測范圍和無人持續時間，暫停按鈕開啟后則會停止接收雷達數據，中間為設置的按鈕，點擊讀取可刷新上半?yún)^(qū)的雷達配置參數，點擊重啟模塊則為重啟雷達模塊。

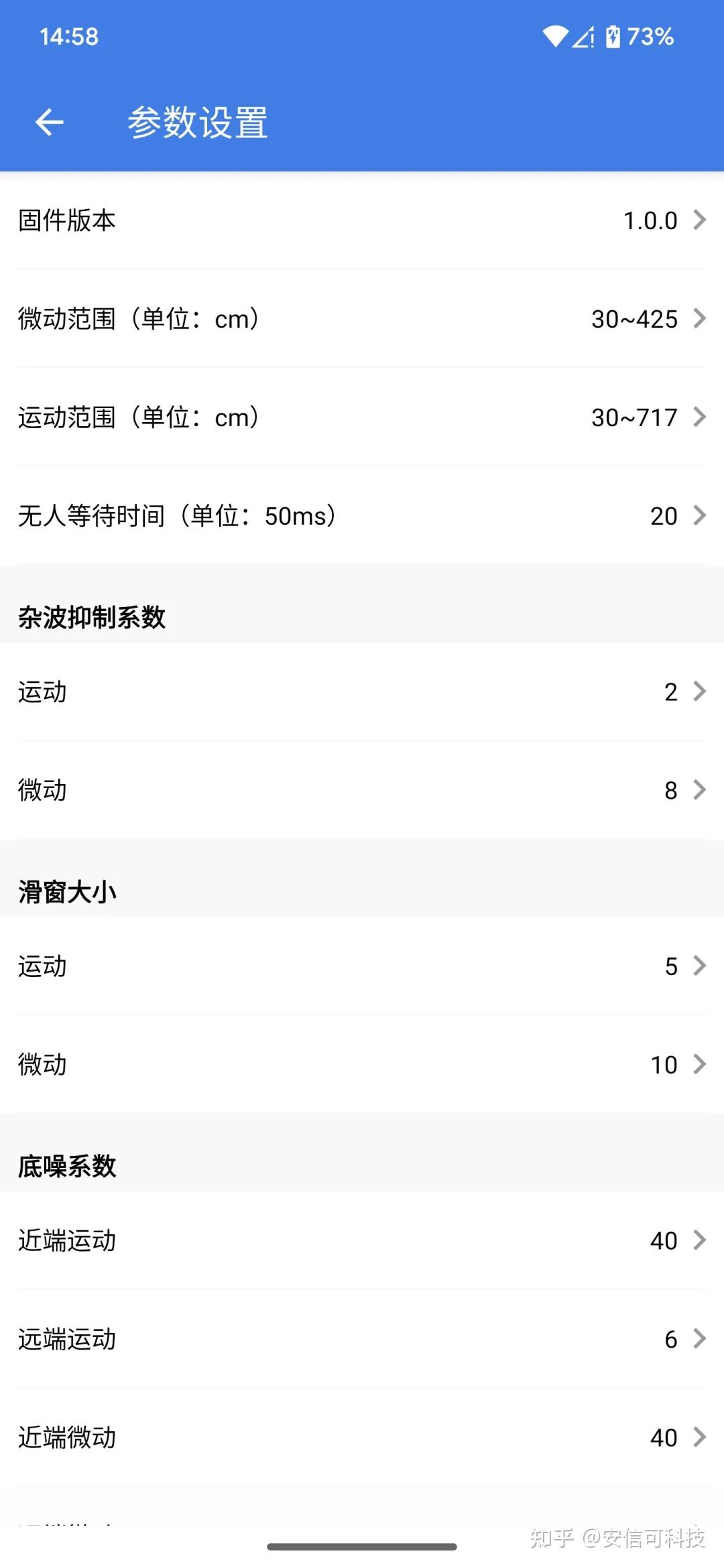

4.點擊設置參數，可進入雷達的配置參數界面，建議可修改的參數是最上面的微動范圍、運動范圍和無人等待時間。

5.具體的設置參數可參考Rd-03E精準測距用戶手冊：

Rd-03E精準測距用戶手冊

（二）、手勢識別固件

1.將Rd-03E接入Rd-Kit，未接入雷達前，Radar LED慢閃，接入成功后Radar LED熄滅。

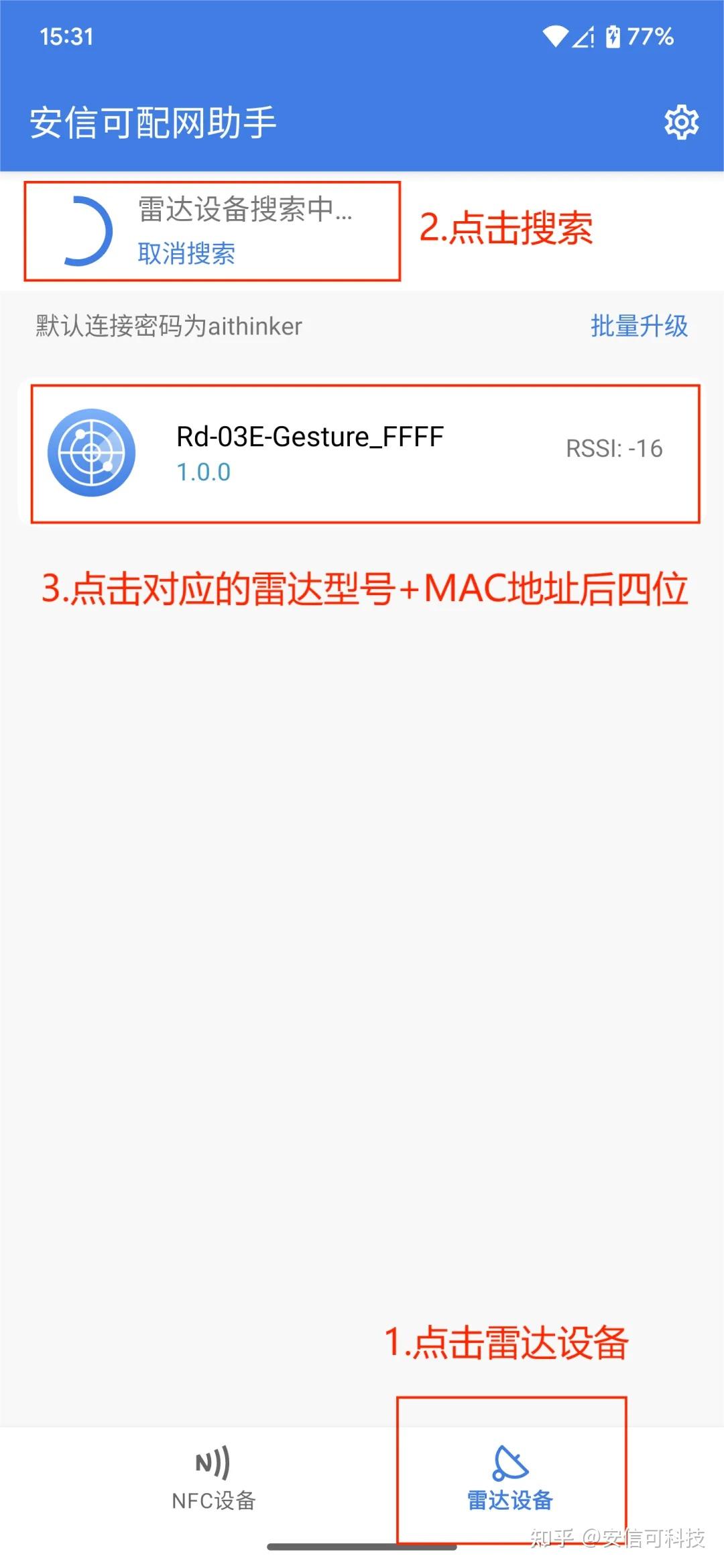

2.打開安信可配網助手，點擊雷達設備，未彈出相應設備的情況下點擊刷新，出現雷達型號+MAC地址后四位后，可點擊接入相應的配置頁面。連接成功后BLE LED熄滅。

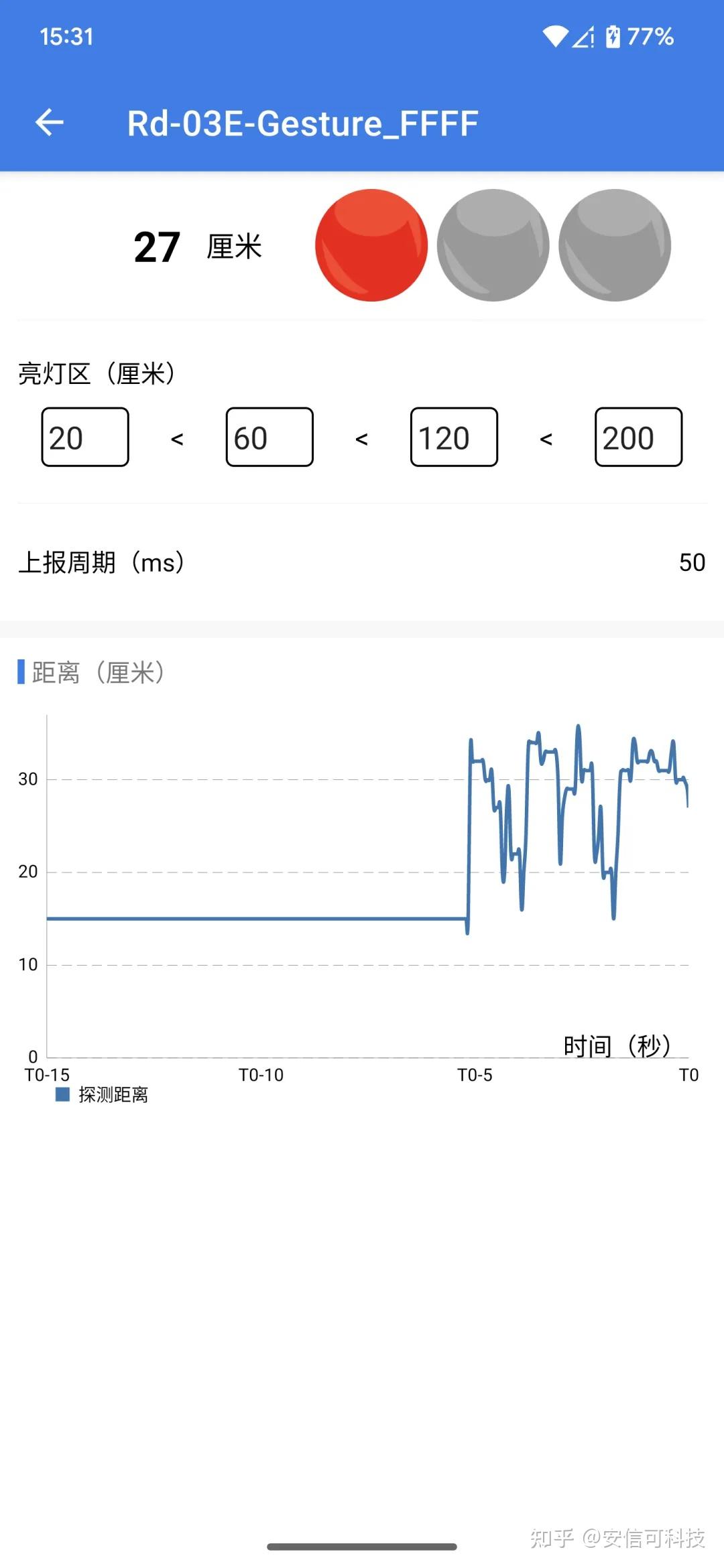

3.連接成功后進入如下界面，上半?yún)^(qū)顯示雷達的亮燈區，目標距離處于不同區間內會亮起不同的燈，亮燈區可設置。

4.具體的設置參數可參考Rd-03E手勢識別用戶手冊：

Rd-03E手勢識別用戶手冊
