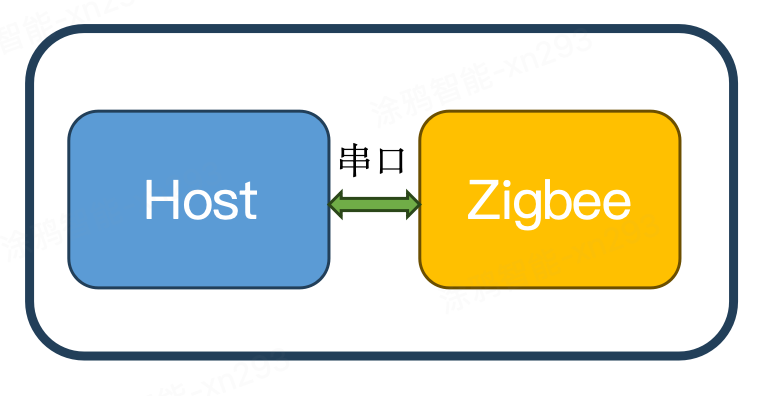

讓智能設備實現高度靈活的合作開發模式，一直是開發者的核心訴求。但復雜的無線通信協議，常常成為產品創新路上的“攔路虎”。為此，涂鴉專門推出Zigbee 通用對接方案！它將開發棘手的無線通信功能，高度封裝于涂鴉通用對接模組中，接入智能設備后，就可自動處理無線通信數據的收發；而設備本身的功能如屏幕顯示、按鍵、指示燈等，則由客戶 Host 端（即主機：MCU 或處理器）實現。二者通過串口互相通信，就像用一根數據線連接起來。
這種像搭積木一樣的分工協作架構，帶來的好處就是--依托穩定性極強的涂鴉Zigbee 協議和完善的生態系統支持，開發者擁有對產品功能的完全自定義權，可以更專注于功能設計的創新和個性化定制。

接下來，我們以基于該方案開發的多功能交互屏為例，給大家全方位展示最終可達成什么樣的產品效果。戳視頻，可搶先體驗：


一多功能交互屏有哪些功能？

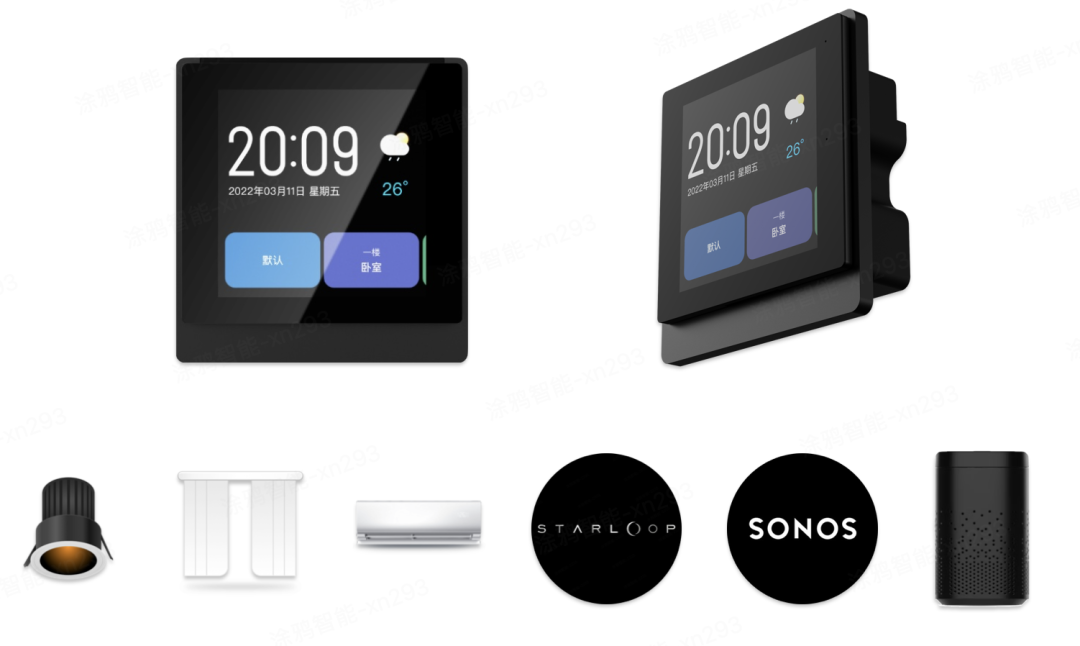

涂鴉賦能多功能交互屏，采用86 盒設計，能原位替換家里的開關面板，而且不同于智能中控屏，它無需專門提前拉網線，安裝極其便捷。作為家庭控制中樞，它可管理 6 大品類，包含：照明、窗簾、空調、電視、家庭影院、語音中控等智能設備。即使網絡不穩定或處于離線狀態，它依然能實現本地管理和設備間的互聯互通。

1、產品核心功能

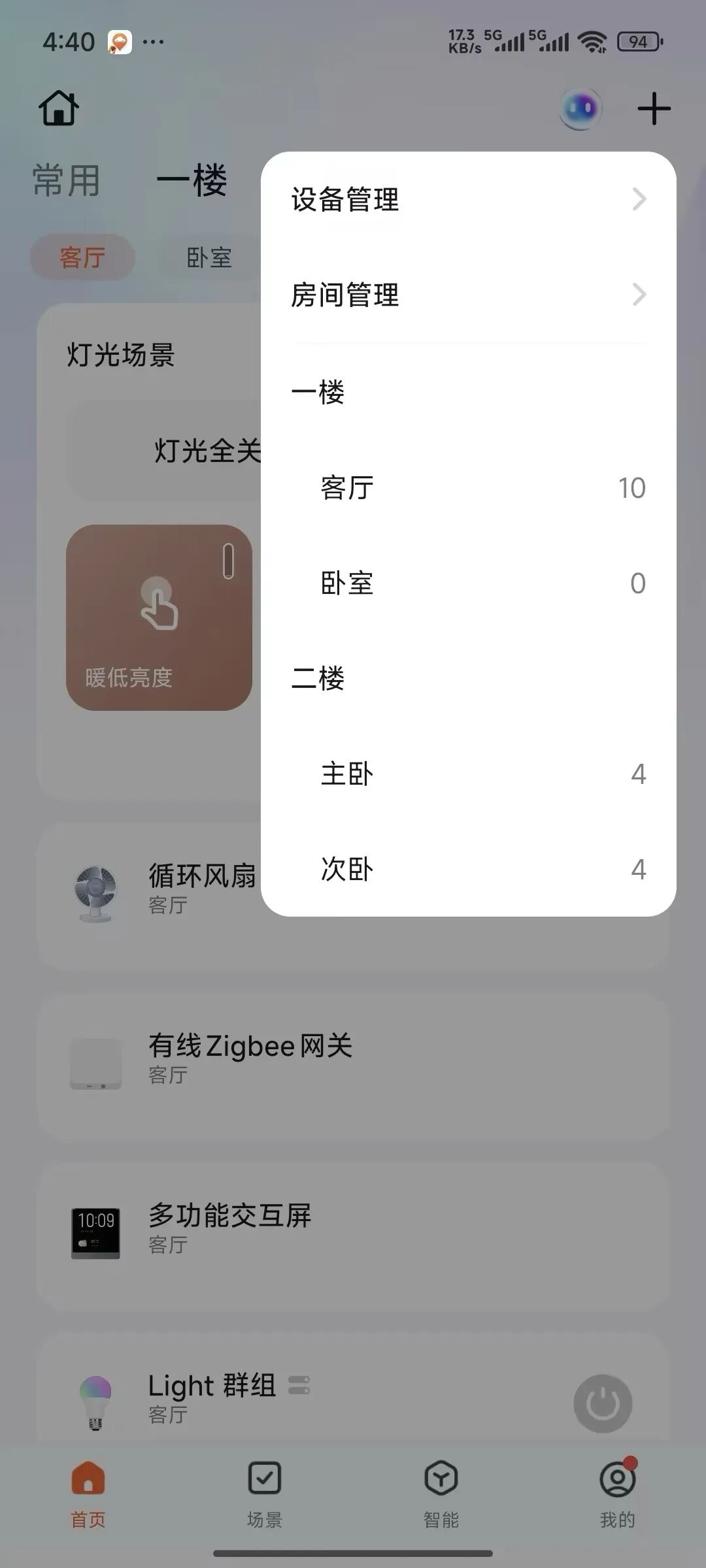

房間管理：支持同步展示 App 上創建的樓層、房間信息，精細化分類大大提高房間管理的便捷程度；

設備特定界面：針對不同的被控設備類型，搭配了特定的 UI 界面；在 App 端關聯相關設備后，會在本地屏幕展示此設備，名稱也與 App 端保持一致；

自帶兩路繼電器：在 App 上以獨立設備卡片的形式呈現，相當于內置兩個智能開關設備，可直接管理兩路燈具或其他設備，并支持智能聯動；

信息中樞：主頁可顯示日期、時間、天氣、城市等信息；

場景自動同步：支持展示和觸發場景，用戶在 App 上創建的場景、場景名稱，均會同步展示在交互屏上。

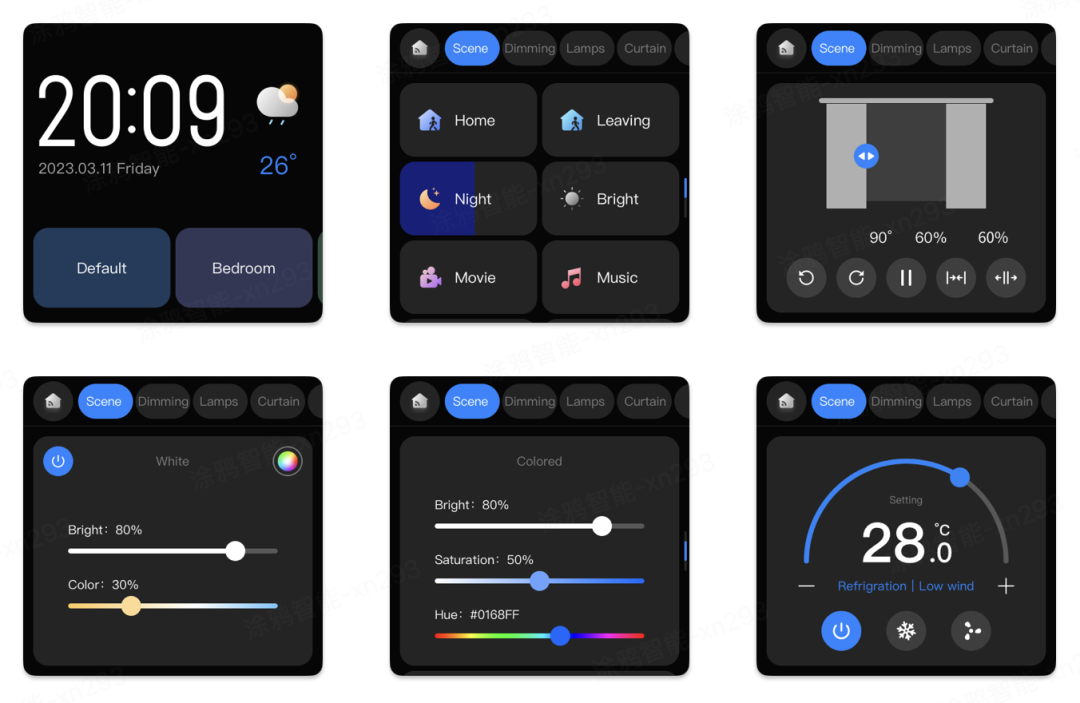

（場景和UI 界面展示）

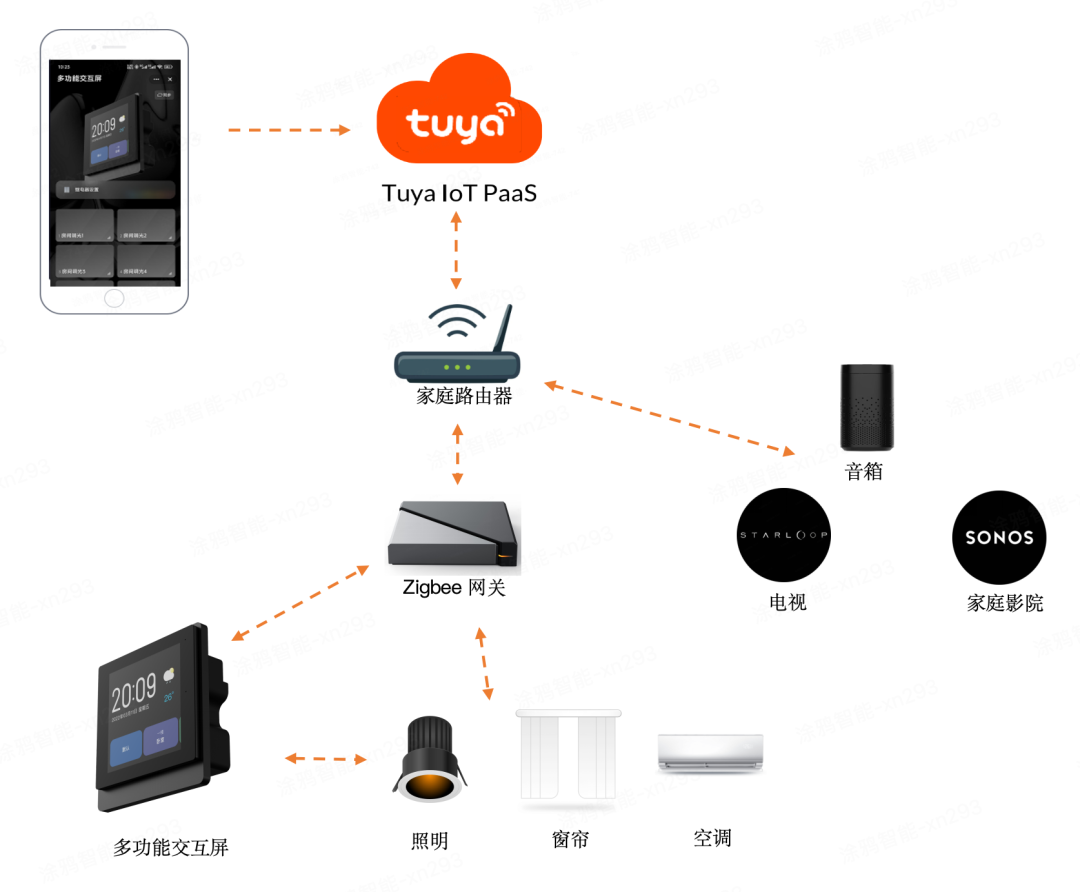

2、交互屏網絡架構

通過Zigbee 協議接入智能家居系統后，多功能交互屏就可依托涂鴉的設備聯動技術，管理所有接入涂鴉 AI 云開發平臺的智能設備。即使面對無網絡環境，也支持通過本地 Zigbee 協議，管理同一個網關下的各類 Zigbee 設備，如照明、窗簾、空調等。

二開發指南+問題咨詢

1、功能模塊開發指南

下方是多功能交互屏各個功能模塊的設置方法，操作簡單很好上手，大家可參考：

時間日期顯示：由涂鴉通用對接協議的時間同步指令(0x24)實現，MCU 可通過此指令獲取網關的時間信息（年月日時分秒），用于屏幕顯示；

天氣和城市信息顯示：由通用對接協議的天氣信息查詢（0x3A）指令實現，MCU 可以獲取并顯示當前城市名稱、天氣數據。需要注意，城市和天氣數據與 App 設置的家庭位置相關，記得提醒用戶選對所處位置；

場景同步：通過自定義 DP 從 App 獲取場景名稱、場景 ID、位置等信息，在顯示屏上生成相應的場景觸發按鈕；

觸發場景：通過自定義 DP 上報場景 ID，觸發云端、網關或本地場景；

綁定設備：通過自定義 DP 從 App 獲取被綁定設備的名稱、品類、位置信息，并生成相應的 UI 管理入口，如照明設備就會展示開關、亮度、色溫、彩色調節；

管理設備：通過自定義 DP 與被綁設備建立 DP 轉譯關系，將顯示屏的 DP 轉譯成被控設備的 DP 后，就能管理任意類型和協議的設備；

狀態同步：顯示屏與被控設備建立 DP 轉譯關系的同時，也會建立狀態同步關系；當被控設備狀態發生變化時（如通過 App 開啟空調），其狀態會自動同步到顯示屏。
